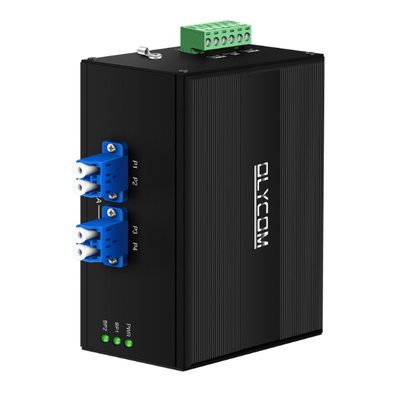

ยูนิตบายพาสไฟเบอร์กำลังคู่ AC/DC ของ Olycom
|
ชื่อสินค้า |
ไฟเบอร์บายพาส |
|
อินเตอร์เฟซพลังงาน |

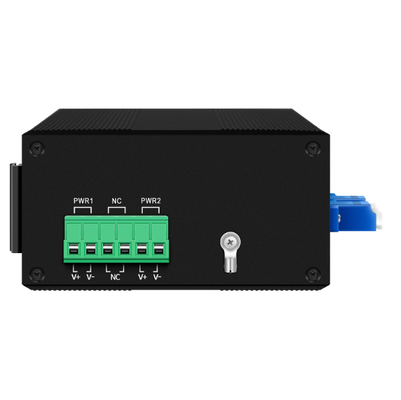

เทอร์มินอลบล็อคอุตสาหกรรมมาตรฐาน |
|
การป้องกันขั้ว |
สนับสนุน |
|
อินเตอร์เฟซใยแก้วนำแสง |
ลค |
|
ช่วงความยาวคลื่น |
850±40/1300±40นาโนเมตร; 1260~1650นาโนเมตร |
|
ทดสอบความยาวคลื่น |
850/1300 นาโนเมตร; 1310/1550 นาโนเมตร |
|
แทรกการสูญเสีย |
ประเภท:0.6 เดซิเบล สูงสุด:1.0 เดซิเบล ; ประเภท:0.6dB สูงสุด:1.0 dB |
|
การสูญเสียผลตอบแทน |
MM≥30 เดซิเบล เอสเอ็ม≥50 เดซิเบล |
|
ช่องสัญญาณข้าม |
MM≥30 เดซิเบล เอสเอ็ม≥50 เดซิเบล |
|
การสูญเสียโพลาไรซ์ |
≤0.05 เดซิเบล |
|
การสูญเสียความยาวคลื่น |
≤0.05 เดซิเบล |
|
การสูญเสียอุณหภูมิ |
≤0.05 เดซิเบล |
|
การทำซ้ำ |
≤0.05 เดซิเบล |
|
กำลังไฟฟ้าเข้า |
กระแสตรง: 12-52VDC, กระแสสลับ: 110-240VAC |
|
อายุการใช้งาน |
≥100000000ครั้ง |
|
เวลาเปลี่ยน |
≤10 มิลลิวินาที |
|
กำลังส่งกำลังแสง |
≤500มิลลิวัตต์ |
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน:-20°~ 70°C อุณหภูมิการจัดเก็บ:-40°~ 85°C |
|
ข้อมูลเครื่องกล |
เปลือก: เปลือกโลหะลูกฟูก ระดับความปลอดภัย: IP40 ขนาด: 113.8 x 93 x 46มม วิธีการติดตั้ง: การติดตั้งราง DIN |
ภาพรวมของการสลับ DIP
ชุดบายพาสไฟเบอร์นี้ติดตั้งอาร์เรย์สวิตช์ DIP แบบเลื่อน 8 ตำแหน่งที่ออกแบบมาเพื่อการควบคุมเวลาหน่วงเวลาในการเปิดเครื่องโดยเฉพาะ
ปุ่มสลับแต่ละตัวสอดคล้องกับพารามิเตอร์การหน่วงเวลาคงที่ 1-8 นาที โดยให้การกำหนดค่าด้วยตนเองเพียงคลิกเดียวโดยไม่ต้องใช้ซอฟต์แวร์หรือตัวควบคุมภายนอก
เป็นคุณสมบัติการปรับแต่งหลักที่ปรับแต่งมาสำหรับการทดสอบออปติคอลและสถานการณ์การกู้คืนเครือข่ายตามขั้นตอน
ตรรกะการทำงานหลัก
1. ค่าเริ่มต้นจากโรงงาน (ปิดสวิตช์ DIP ทั้งหมด)
เมื่อสวิตช์ทุกตัวอยู่ในตำแหน่ง OFF วงจรตัวตั้งเวลาหน่วงเวลาจะถูกปิดใช้งานโดยสมบูรณ์ หลังจากการคืนพลังงานแล้ว ไฟเบอร์บายพาสจะเปลี่ยนกลับไปเป็นเส้นทางออปติคัลการทำงานปกติทันทีโดยไม่มีเวลารอ ซึ่งเหมาะกับการใช้งานการตรวจสอบการสื่อสารมาตรฐานส่วนใหญ่ที่ต้องมีการกู้คืนลิงค์ทันทีหลังจากการกู้คืนพลังงาน
2. การเปิดใช้งานล่าช้า (สวิตช์เดียวเปิด, อื่น ๆ ปิด)
พลิกสลับ DIP ที่กำหนดหนึ่งอันเป็นเปิดเพื่อทริกเกอร์ฟังก์ชันจับเวลา แต่ละตำแหน่งจะแมปตามระยะเวลาการนับถอยหลังคงที่:
1-MIN DIP ON: ค้าง 1 นาทีในสถานะบายพาสก่อนที่จะเปลี่ยนกลับไปเป็นช่องออปติคอลปกติ
เปิด DIP 2 นาที: ล่าช้า 2 นาที
เปิด DIP 3 นาที: ล่าช้า 3 นาที
เปิด DIP 4 นาที: ล่าช้า 4 นาที
เปิด DIP 5 นาที: ล่าช้า 5 นาที
เปิด DIP 6 นาที: ล่าช้า 6 นาที
เปิด DIP 7 นาที: ล่าช้า 7 นาที
เปิด DIP 8 นาที: ล่าช้า 8 นาที
3. ลำดับการทำงานเต็มรูปแบบพร้อมเปิดใช้งานการหน่วงเวลา
ไฟฟ้าดับเกิดขึ้น → อุปกรณ์จะข้ามโดยอัตโนมัติไปยังเส้นทางบายพาสออปติคัลเพื่อเชื่อมต่อไฟเบอร์แกนหลักไว้
แหล่งจ่ายไฟกลับคืนมา → ตัวจับเวลาเริ่มนับถอยหลังตามค่าที่ตั้งไว้ล่วงหน้าของ DIP
ในระหว่างหน้าต่างนับถอยหลัง โมดูลยังคงล็อคอยู่ในโหมดบายพาสและจะไม่เปลี่ยนกลับเป็นช่องปกติ
เมื่อพ้นเวลาที่ตั้งไว้ สวิตช์ออปติคอลจะเปลี่ยนกลับไปเป็นโหมดการกำหนดเส้นทางสัญญาณมาตรฐานโดยอัตโนมัติ
กฎการใช้คีย์
เปิดสวิตช์ DIP เดียวไปที่ ON ในแต่ละครั้งเท่านั้น สวิตช์หลายตัวที่เปิดใช้งานพร้อมกันจะทำให้ตรรกะการกำหนดเวลาทำงานผิดปกติและพฤติกรรมการหน่วงเวลาที่ไม่ได้กำหนดไว้
การปรับการตั้งค่า DIP จะมีผลหลังจากที่อุปกรณ์ผ่านวงจรพลังงานเต็มแล้วเท่านั้น
ตัวจับเวลาจะรีเซ็ตโดยอัตโนมัติหากไฟฟ้าดับอีกครั้งในระหว่างขั้นตอนการนับถอยหลัง
สถานการณ์การใช้งานสำหรับฟังก์ชันหน่วงเวลา DIP
1. การทดสอบชุดส่วนประกอบออปติคอลอัตโนมัติ
วิศวกรตั้งค่าการหน่วงเวลา 1–8 นาทีเพื่อสงวนเวลาที่เพียงพอสำหรับการสอบเทียบเครื่องมือ การสุ่มตัวอย่างข้อมูล และการรีเซ็ตอุปกรณ์โดยไม่ต้องเปลี่ยนเส้นทางแสงโดยไม่คาดคิดระหว่างการทดสอบ
2. การกู้คืนข้อผิดพลาดของเครือข่ายแบบหลายขั้นตอน
สำหรับเครือข่ายไฟเบอร์ขนาดใหญ่ที่มีอุปกรณ์แบบเรียงซ้อนหลายตัว การตั้งค่าการหน่วงเวลาแบบเซจะป้องกันการสลับเส้นทางแสงจำนวนมากพร้อมกันซึ่งอาจกระตุ้นให้เกิดสัญญาณไฟกระชากชั่วคราวหรือการกะพริบของลิงก์
3. การบำรุงรักษาอุปกรณ์นอกสถานที่
เมื่อเปลี่ยนตัวรับส่งสัญญาณแบบออปติคอลหรือโหนดกลาง ช่างเทคนิคจะตั้งค่าการหน่วงเวลาให้นานขึ้นเพื่อรักษาการเชื่อมต่อแบบบายพาสตลอดช่วงการบำรุงรักษาโดยไม่ต้องกำหนดค่าใหม่ด้วยตนเอง
4. ระบบส่งผ่านแสงอุตสาหกรรม
การสลับตามเวลาที่เสถียร หลีกเลี่ยงการสลับเส้นทางแสงบ่อยครั้งที่เกิดจากพลังงานตกชั่วขณะในโรงงาน พลังงาน และสภาพแวดล้อมด้านพลังงานที่รุนแรงของการขนส่งทางราง
คุณสมบัติที่สำคัญ
1. ประสิทธิภาพด้านการมองเห็นระดับพรีเมี่ยม
มีการสูญเสียการแทรกที่ต่ำเป็นพิเศษและการลดทอนสัญญาณที่เกิดจากความยาวคลื่น/อุณหภูมิ/โพลาไรเซชันที่น้อยที่สุด จับคู่กับการปราบปราม crosstalk ที่โดดเด่นเพื่อขจัดสัญญาณรบกวนระหว่างช่องสัญญาณไฟเบอร์ รุ่นไฟเบอร์มัลติโหมดและโหมดเดี่ยวตอบสนองความต้องการการส่งสัญญาณออปติคอลแบบเต็มแบนด์
2. การควบคุมการหน่วงเวลาแบบยืดหยุ่น
สวิตช์สลับ DIP แบบหลายความเร็วในตัวพร้อมโหมดหน่วงเวลาปรับได้ 1-8 นาที ค่าเริ่มต้นจากโรงงานจะปิดใช้งานฟังก์ชันหน่วงเวลาสำหรับการสลับทันที ช่วยให้สามารถกำหนดเวลาทริกเกอร์แบบกำหนดเองสำหรับเวิร์กโฟลว์การทดสอบแสงอัตโนมัติ
3. อินพุตสำรองพลังงานคู่
รองรับการเข้าถึงพลังงานคู่ช่วงกว้าง 12–52 VDC และ 110–240 VAC พร้อมการป้องกันขั้วย้อนกลับในตัว ป้องกันแหล่งจ่ายไฟที่ไม่ตรงกันจากการสร้างความเสียหายให้กับส่วนประกอบออปติคอลและไฟฟ้าภายในได้อย่างมีประสิทธิภาพ
4. การปรับตัวทางอุตสาหกรรมที่แข็งแกร่ง
ช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -20°C ถึง 70°C, ตู้โลหะกันฝุ่น IP40, อายุการใช้งานยาวนานกว่า 100 ล้านรอบการสลับ และความเร็วการสลับสัญญาณ ≤10ms ที่รวดเร็วสำหรับการดำเนินงานทางอุตสาหกรรมในระยะยาวอย่างต่อเนื่อง
5. การปรับใช้ที่กะทัดรัดและง่ายดาย
พอร์ตไฟเบอร์ LC มาตรฐานและขั้วต่อสายไฟอุตสาหกรรม การออกแบบการติดตั้งราง DIN ช่วยประหยัดพื้นที่ตู้ เข้ากันได้อย่างลงตัวกับระบบสื่อสารไฟเบอร์ในตัวที่มีความหนาแน่นสูง
