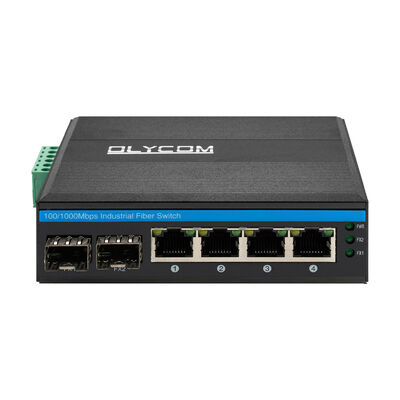

Olycom 4 Port PoE/PoE+ สวิตช์ CCTV PoE แบบราง DIN
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์ |
สวิตช์ PoE ไฟเบอร์อุตสาหกรรม 10/100Mbps (2F+4TP) |
|
หมายเลขรุ่น |
IM-FP244FE |
|
พอร์ต |

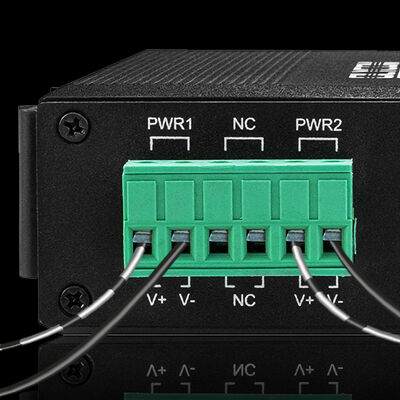

2x100M SFP ไฟเบอร์ SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 4x10/100M UTP RJ45 (รองรับการตรวจจับ MDI/MDIX อัตโนมัติ) 1x6-PIN ขั้วต่อสายไฟ |
|
โปรโตคอล |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W (PoE+) |
|
คุณสมบัติสวิตช์ |
โหมดการส่ง: จัดเก็บและส่งต่อ ความล่าช้าในการส่งต่อ: <10us แบนด์วิดท์ระบบ: 1.2Gbps (ไม่ติดขัด) อัตราการส่งต่อ: 0.8928Mmps MAC: 4K ขนาดบัฟเฟอร์แพ็กเก็ต: 1.75Mb |
|
สื่อเครือข่าย |
10BASE-T: สายคู่บิดเกลียวแบบไม่มีฉนวน CAT3, CAT4, CAT5 (≤100m) 100BASE-TX: สายคู่บิดเกลียวแบบมีฉนวน CAT5 หรือสูงกว่า (≤100m) |
|
ไฟ LED |
Power, Fiber, Network, PoE PWR: พลังงาน
Fiber: FX1, FX2 เปิด: การส่งข้อมูลปกติ ปิด: การส่งข้อมูลไม่ปกติ (โมดูลออปติคัลเสียหรือหลุด)
สีส้มทองแดง: ไฟแสดงสถานะ PoE เปิด: PoE กำลังทำงาน ปิด: PoE ไม่ทำงาน หรือเป็นอุปกรณ์ที่ไม่ใช่ PoE
สีเขียวทองแดง: ไฟแสดงความเร็ว เปิด: ความเร็วในการส่งข้อมูล 100Mbps กะพริบ: กำลังส่งข้อมูล ปิด: หลุดการเชื่อมต่อ หรือความเร็วในการทำงาน 10Mbps |
|
การใช้พลังงาน |
โหลดเต็มโดยไม่มี PoE ≤5W |
|
แหล่งจ่ายไฟ |
แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ PoE: 48V (สูงสุด 52V) กำลังขับแหล่งจ่ายไฟ PoE เดี่ยว: 30W (พอร์ต 1~4) แรงดันไฟฟ้าขาออก PoE: 48V การเชื่อมต่อย้อนกลับ: รองรับ |
|
การเดินสาย PoE |
1/2 (V+), 3/6 (V-) |
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน: -40°C ~ 75°C อุณหภูมิในการจัดเก็บ: -40°C ~ 85°C ความชื้นในการทำงาน: 10% ~ 90%, ไม่ควบแน่น ความชื้นในการจัดเก็บ: 10% ~ 95%, ไม่ควบแน่น |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ±15KV อากาศ, ±6KV สัมผัส EFT: IEC61000-4-4, ทั่วไป ±6KV Surge: IEC61000-4-5, ดิฟเฟอเรนเชียล ±2KV, คอมมอน ±6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |
โครงสร้าง: โครงโลหะลูกฟูก, ระดับ IP40 ขนาด: 114*93*35 มม. วิธีการติดตั้ง: ติดตั้งบนราง DIN/ติดผนัง น้ำหนัก: 0.35 กก./0.45 กก. (สุทธิ/รวม) |
|
การรับประกัน |
3 ปี, การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน |
การวางตำแหน่งในเครือข่ายอุตสาหกรรม
IM-FP244FE ได้รับการออกแบบให้เป็นโหนดเข้าถึง PoE ขนาดกะทัดรัดพร้อมความทนทานระดับไฟเบอร์
มันตั้งอยู่ที่ขอบของเครือข่ายอุตสาหกรรม ใกล้กับอุปกรณ์ภาคสนาม ในขณะที่ยังคงเส้นทางอัปลิงค์ที่เชื่อถือได้ไปยังแบ็คโบนผ่านการเชื่อมต่อไฟเบอร์คู่
สวิตช์นี้ไม่ได้มีไว้สำหรับการจัดการนโยบายการรับส่งข้อมูลหรือตรรกะโทโพโลยี
บทบาทของมันเป็นเพียงทางกายภาพและทางไฟฟ้า:
รวมอุปกรณ์ภาคสนาม
จ่ายไฟผ่าน Ethernet
ส่งข้อมูลขึ้นไปผ่านเส้นทางไฟเบอร์ที่ซ้ำซ้อน
สิ่งนี้ทำให้เป็นส่วนประกอบสำหรับเครือข่ายที่ความพร้อมใช้งานมีความสำคัญมากกว่าการกำหนดค่า
เหตุใดไฟเบอร์คู่จึงมีความสำคัญที่นี่
แตกต่างจากสวิตช์อุตสาหกรรมไฟเบอร์เดี่ยว IM-FP244FE มีพอร์ต SFP Fast Ethernet สองพอร์ตที่เป็นอิสระต่อกัน
พอร์ตเหล่านี้มักใช้ในสามวิธี:
ลิงก์ไฟเบอร์หลัก + สำรอง
ไฟเบอร์หนึ่งทำหน้าที่เป็นอัปลิงค์หลัก อีกอันเป็นเส้นทางสำรอง
การรวมสองทิศทาง
ไฟเบอร์หนึ่งเชื่อมต่อขึ้นไป อีกอันเชื่อมต่อลงมา สร้างโทโพโลยีแบบเชิงเส้นหรือแบบแบ่งส่วน
ความซ้ำซ้อนของเส้นทางกายภาพ
เส้นทางไฟเบอร์ตามท่อหรือทิศทางที่แตกต่างกันเพื่อลดผลกระทบจากความเสียหายของสายเคเบิล
สวิตช์เองไม่ได้ดำเนินการโปรโตคอลวงแหวนหรือตรรกะการเปลี่ยนถ่าย
ความซ้ำซ้อนจะบรรลุผลที่ชั้นกายภาพหรือโดยอุปกรณ์ต้นน้ำ—ทำให้สวิตช์นี้เรียบง่ายและคาดเดาได้
PoE ที่ขอบภาคสนาม

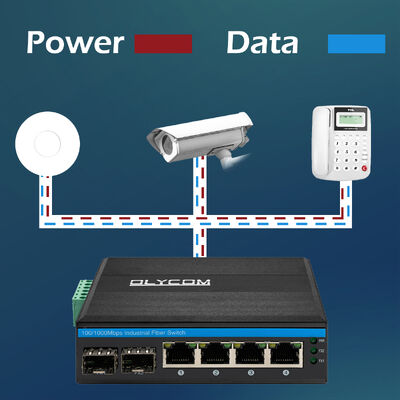

พอร์ตทองแดงสี่พอร์ตให้เอาต์พุต IEEE 802.3af PoE ซึ่งแต่ละพอร์ตสามารถจ่ายไฟให้กับอุปกรณ์ภาคสนามได้โดยตรง
อุปกรณ์ที่ใช้พลังงานทั่วไป ได้แก่:
กล้อง IP แบบคงที่
จุดเข้าใช้งานไร้สายขนาดกะทัดรัด
เซ็นเซอร์อุตสาหกรรมที่รองรับ PoE
เทอร์มินัลตรวจสอบขนาดเล็ก
พลังงานและข้อมูลจะถูกส่งผ่านสายเคเบิล Ethernet เส้นเดียว โดยไม่ต้องใช้:
อะแดปเตอร์แปลงไฟในพื้นที่
การเดินสายไฟเพิ่มเติม
จุดที่ล้มเหลวเพิ่มเติมในสภาพแวดล้อมที่รุนแรง
สิ่งนี้มีคุณค่าอย่างยิ่งในตู้ภายนอกอาคาร ตู้ริมถนน และไซต์อุตสาหกรรมแบบกระจาย
พฤติกรรมการรับส่งข้อมูลและความสมบูรณ์ของข้อมูล
IM-FP244FE ส่งต่อการรับส่งข้อมูลโดยใช้กลไกการจัดเก็บและส่งต่อ โดยให้ความสำคัญกับความเสถียรมากกว่าการปรับปรุงความหน่วง
เฟรมจะถูกรับและตรวจสอบอย่างสมบูรณ์ก่อนการส่ง ทำให้ลดการแพร่กระจายข้อผิดพลาดทั่วทั้งเครือข่าย
กลไกการควบคุมการไหลจะควบคุมการรับส่งข้อมูลโดยอัตโนมัติเมื่อเกิดความแออัด ป้องกันการสูญเสียแพ็กเก็ตระหว่างการส่งข้อมูลชั่วคราวจากกล้องหรือเซ็นเซอร์
บัฟเฟอร์ภายในช่วยให้สวิตช์สามารถจัดการการรับส่งข้อมูลอุปกรณ์ PoE พร้อมกันได้โดยไม่เสียเสถียรภาพ แม้ว่าแบนด์วิดท์ไฟเบอร์จะถูกจำกัด
สร้างขึ้นเพื่อรับมือกับความเครียดทางไฟฟ้าและสิ่งแวดล้อม
แพลตฟอร์มฮาร์ดแวร์ได้รับการออกแบบสำหรับสภาพแวดล้อมที่สัญญาณรบกวนทางไฟฟ้าและอุณหภูมิสุดขั้วเป็นเรื่องปกติ ไม่ใช่เรื่องพิเศษ
ลักษณะการออกแบบที่สำคัญ ได้แก่:
โครงโลหะ IP40 สำหรับป้องกันฝุ่น
ภูมิคุ้มกัน EMI/EMS เกรดอุตสาหกรรม
การทำงานที่เสถียรตั้งแต่ -40°C ถึง +75°C
ทนความชื้นสูงโดยไม่ควบแน่น
สวิตช์ยังคงเชื่อถือได้ใกล้กับมอเตอร์ สถานีย่อย ระบบราง และอุปกรณ์อุตสาหกรรมหนัก
ปรัชญาการป้อนพลังงาน
ช่วงอินพุต DC ที่กว้างช่วยให้สวิตช์ทำงานได้จาก:
บัส DC อุตสาหกรรม
ระบบจ่ายไฟสำรองแบตเตอรี่
แหล่งพลังงานแสงอาทิตย์หรือแหล่งพลังงานระยะไกล
การป้องกันการเชื่อมต่อย้อนกลับช่วยลดข้อผิดพลาดในการเดินสายระหว่างการติดตั้ง
การใช้พลังงานขณะไม่ได้ใช้งานต่ำสนับสนุนการออกแบบแบบไม่มีพัดลมและอายุการใช้งานยาวนาน
สถานการณ์การใช้งานทั่วไป
1. โหนดกล้อง PoE ที่ซ้ำซ้อน
ใช้ในสวนอุตสาหกรรม อุโมงค์ หรือพื้นที่รอบโรงงานที่ความพร้อมใช้งานของกล้องมีความสำคัญ และเส้นทางไฟเบอร์ต้องได้รับการปกป้อง
2. กลุ่มเซ็นเซอร์แบบกระจาย
รวมเซ็นเซอร์ PoE หลายตัวในพื้นที่กระบวนการ และส่งข้อมูลขึ้นไปผ่านลิงก์ไฟเบอร์ที่ซ้ำซ้อน
3. ตู้ริมถนนและรางรถไฟ
จ่ายไฟและการเชื่อมต่อให้กับอุปกรณ์ตรวจสอบและตัวควบคุม ในขณะที่ยังคงเส้นทางไฟเบอร์คู่ไปยังศูนย์ควบคุม
4. จุดตรวจสอบพลังงานและสาธารณูปโภค
ติดตั้งในสถานีย่อย สถานีสูบน้ำ หรือโรงบำบัดน้ำ ที่การเข้าถึงทางกายภาพมีจำกัด และการหยุดทำงานมีค่าใช้จ่ายสูง
5. ไซต์อุตสาหกรรมที่รุนแรง
เหมาะสำหรับสภาพแวดล้อมการทำเหมือง โลหะวิทยา และปิโตรเคมี ที่ฝุ่น การสั่นสะเทือน และการรบกวนทางไฟฟ้าเป็นสิ่งที่หลีกเลี่ยงไม่ได้
เหตุใดรุ่นนี้จึงมีอยู่
IM-FP244FE ไม่ใช่สวิตช์จัดการแบบง่าย
เป็นอุปกรณ์ขอบ PoE ที่สร้างขึ้นโดยเฉพาะพร้อมความซ้ำซ้อนทางกายภาพ
มันแลกเปลี่ยนความยืดหยุ่นในการกำหนดค่ากับ:
ความเรียบง่ายทางไฟฟ้า
พฤติกรรมที่คาดเดาได้
ความเสถียรระยะยาว
สำหรับระบบอุตสาหกรรมที่ต้องการ PoE ที่ขอบและไฟเบอร์ที่ทนทานขึ้นไป—โดยไม่มีความซับซ้อนของซอฟต์แวร์
IM-FP244FE เข้ากันได้ดีกับการออกแบบ
ขนาด
สวิตช์ 1 ชิ้น
คู่มือผู้ใช้ 1 ชิ้น
หมายเหตุ
อุปกรณ์เสริม (ขายึดราง DIN, โมดูลออปติคัล, แหล่งจ่ายไฟ, สายแพตช์, สายเครือข่าย ฯลฯ) ไม่รวมอยู่ในกล่องบรรจุ โปรดเตรียมเองหรือซื้อชุดเต็มจากเรา
ข้อมูลกล่องจัดส่ง
ขนาดผลิตภัณฑ์: 11.4*9.3*3.5 ซม.
ขนาดกล่องด้านใน: 23*16.5*5.8 ซม.
น้ำหนักผลิตภัณฑ์: 0.35 กก.
น้ำหนักบรรจุภัณฑ์: 0.45 กก.
ขนาดกล่องหลัก: 67*33*47 ซม.
ปริมาณบรรจุ: 40 ชิ้น
น้ำหนักบรรจุภัณฑ์: 20 กก.
