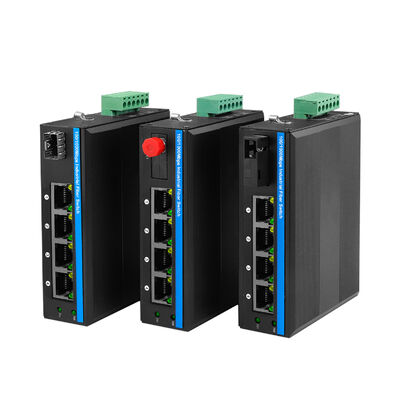

4 Port PoE/PoE+ Fast Ethernet อินดัสเตรล ไฟเบอร์สวิตช์
ข้อมูลทางเทคนิคของ RoG Ethernet Switch
|
ชื่อสินค้า |
10/100Mbps อุตสาหกรรม PoE ไฟเบอร์สวิทช์ ((1F + 4TP) |
|
รุ่นหมายเลข |
IM-FP144FE |
|
ท่าเรือ |
1x100M สายใย SFP SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 4x10/100/1000M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) 1x6-PIN พลังงานบล็อกปลายทาง |
|
หลักเกณฑ์ |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3at 30W ((PoE+) |
|
การเปลี่ยนลักษณะ |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความช้าในการส่ง: <10us ความกว้างของระบบ: 1Gbps (ไม่ติดจราจร) อัตราการส่งต่อ: mmps แมค: 4K ขนาดของพัคเก็ต: 1.75Mb |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) |
|
ไฟ LED |
พลังงาน ไฟเบอร์ เครือข่าย PoE PWR: พลังงาน
สายใย: FX1 เปิด: การส่งสัญญาณปกติ ปิด: การส่งสัญญาณไม่ปกติ ((โมดูลแสงที่ผิดปกติหรือตัดต่อ)
สีส้มทองแดง: ตัวชี้วัด PoE PoE กําลังทํางาน ปิด: PoE ไม่ทํางานหรือนี่คือ Non-PoE device
สีเขียวทองแดง: ตัวชี้วัดความเร็ว เปิด: ความเร็วการส่งสัญญาณคือ 1000Mbps ส่องแสง: กําลังส่ง ปิด: ติดต่อไม่ได้ หรือความเร็วในการทํางานคือ 10/100Mbps |
|
การบริโภคพลังงาน |
อุตสาหกรรมการผลิต |
|
พลังงาน |
ความดันการเข้าของพัสดุพลังงาน PoE: 48V (สูงสุด 52V) พลังงานออกของปั๊มพลังงาน PoE ตัวเดียว: 30W (พอร์ต 1 ~ 4) ความดันออก PoE: 48V การเชื่อมต่อกลับ: การสนับสนุน |
|
PoE Wiring |
1/2 (V+) 3/6 (V-) |
|
สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40°C ∼75°C อุณหภูมิการเก็บรักษา: -40°C 85°C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ± 15KV การติดต่ออากาศ, ± 6KV EFT: IEC61000-4-4 สาธารณะ ± 6KV ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 ขนาดความหนาของเครื่องจักร EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |

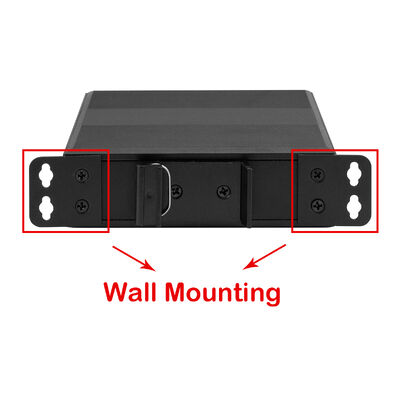

เปลือก: เปลือกโลหะกระบวน, ระดับ IP40 ขนาด: 114*93*35 มิลลิเมตร วิธีการติดตั้ง: ดิน-รีล / การติดตั้งผนัง น้ําหนัก: 0.35 กิโลกรัม/0.45 กิโลกรัม ((Net/Gross) |
|
การรับประกัน |
3 ปี การสนับสนุนทางเทคนิคตลอดชีวิต |
การนําเข้า 4 Port PoE Switch
เมื่อ สายไฟเบอร์ หนึ่ง ต้องการ ให้ อาหาร หลาย เครื่อง
IM-FP144FE ถูกสร้างขึ้นเพื่อความเป็นจริงในอุตสาหกรรมที่ทั่วไป
คุณไม่ต้องการสวิทช์ใหญ่ คุณเพียงแค่ต้องการหลายอุปกรณ์ PoE ที่ทํางานอย่างน่าเชื่อถือที่ขอบ
ด้วยสี่พอร์ต PoE Fast Ethernet และอินเตอร์เฟซไฟเบอร์ระยะยาวหนึ่ง สวิตช์อุตสาหกรรมขนาดเล็กนี้ทําหน้าที่เป็นฮับพลังงานและการเชื่อมต่อในท้องถิ่นนั่งตรงที่ที่อุปกรณ์ถูกติดตั้ง ไม่อยู่ในห้องเซอร์เวอร์ที่มีแอร์.
อุปกรณ์ 4 เครื่อง กล่อง 1 เครื่อง
ในการใช้งานจริง นักวิศวกรสนามมักต้องเผชิญกับข้อจํากัดเดียวกัน
พื้นที่ตู้ที่จํากัด
ไม่มีช่องออก AC ที่เหมาะสม
สภาพไฟฟ้าและสิ่งแวดล้อมที่ยากลําบาก
IM-FP144FE ตอบด้วยสูตรง่ายๆ:
4 × IEEE 802.3af Port PoE (15.4W ต่อ Port)
1 × 100Mbps สายไฟฟ้า SFP
ไม่มีการจัดการ ไม่มีการตั้งค่า ไม่มีการเรียนรู้
กล้อง, แอพไร้สาย, หรือเซ็นเซอร์ PoE ได้รับพลังงานทันที ผ่านสายเอเธอร์เน็ต ขณะที่ไฟเบอร์ขนข้อมูลของพวกเขาอย่างปลอดภัย ผ่านระยะทางไกล
สายใย เป็น อันดับแรก, ทองแดง เป็น อันดับเดียว
อีเทอร์เน็ตทองแดงดีมากในท้องถิ่น และแย่มากในระยะไกล
สวิตช์นี้ทําให้ทองแดงอยู่ตรงที่มันมีความหมาย (ในช่วง 100 เมตรสุดท้าย) และส่งทุกอย่างไปยังไฟเบอร์
ท่า SFP รองรับการส่งสัญญาณระยะไกลสูงสุด 120 กม., ทําให้ IM-FP144FE สามารถ:
นั่งใกล้อุปกรณ์
หลีกเลี่ยงการรบกวนทางแม่เหล็กไฟฟ้า
การหลบเลี่ยงความเสี่ยงของการติดพื้นดินและความเสี่ยงของฟ้าคะนองที่พบได้ทั่วไปในพื้นที่กลางแจ้งและอุตสาหกรรม
มันเป็นสะพานที่สะอาดและน่าเชื่อถือ ระหว่างสภาพแวดล้อมสนามที่สับสนและเครือข่ายควบคุมกลาง
สร้าง เพื่อ จะ ไม่ ได้ รับ การ สังเกต (ใน ทาง ดี)
เมื่อติดตั้งแล้ว อุปกรณ์นี้จะหายไปในพื้นหลัง
ระยะการทํางาน -40 °C ถึง 75 °C
กล่องโลหะ IP40
การป้องกัน ESD, การกระจายไฟฟ้าและเสียงเสียงไฟฟ้า
ได้รับการรับรองสําหรับสภาพแวดล้อมการขนส่งและทางรถไฟ (EN 50121-4)
ไม่มีแฟน ไม่มีอัพเดทซอฟต์แวร์ ไม่มีการเข้าถึงทางไกลที่จําเป็น
แค่ทํางานต่อเนื่อง
เหตุ ผล ที่ การ ไม่ ควบคุม เป็น การ เลือก ที่ ถูกต้อง
สําหรับคลาสเตอร์ PoE ขนาดเล็ก ผู้บริหารมักจะเพิ่มความเสี่ยงแทนการเพิ่มคุณค่า
IM-FP144FE เล็งระวัง
ความผิดพลาดในการตั้งค่า
ปัญหาความสอดคล้องกับฟอร์มแวร์
ความต้องการการฝึกอบรม
ซึ่งทําให้มันน่าสนใจสําหรับการเปิดตัวขนาดใหญ่ โดยที่หลายสิบหรือหลายร้อยหน่วยที่เหมือนกันต้องประพฤติอย่างคาดเดาได้ในสนาม
สถานการณ์การใช้งานทั่วไป
1คลัสเตอร์การเฝ้าระวังแบบคอมแพคต์
เติมพลังและเชื่อมต่อกล้อง IP สูงสุดถึง 4 กล้อง ในห้างสรรพการ โซนโรงงาน หรือพื้นที่รอบตัว ทั้งหมดส่งวิดีโอกลับผ่านสายไฟเบอร์เดียว
2. การรวมเซ็นเซอร์อุตสาหกรรม
รวบรวมข้อมูลจากเซ็นเซอร์ PoE หรืออุปกรณ์ติดตามหลายอันในสถานที่เดียวกัน จากนั้นส่งข้อมูลทั้งหมดไปยัง SCADA หรือแพลตฟอร์มการติดตาม
3อุปกรณ์ติดถนนและติดถนน
ในระบบการจราจรและโครงสร้างทางรถไฟฟ้า หน่วยหนึ่งสามารถให้พลังงานกับอุปกรณ์ติดตามหลายหน่วยภายในตู้ ขณะที่ไฟเบอร์จัดการการสื่อสารระยะไกลไปยังศูนย์ควบคุม
4. บริการสาธารณะและสิ่งอํานวยความสะดวกทางไกล
ใช้ในสับสเตชั่น, สถานีปั๊ม, หรือโรงงานบําบัดที่ความอดทนต่อสิ่งแวดล้อมและความแข็งแรงทางไฟฟ้าสําคัญกว่าลักษณะการสลับที่ทันสมัย
5สถานที่อุตสาหกรรมที่รุนแรง
สิ่งแวดล้อมการเหมืองแร่, ปิโตรเคมี, และโลหะได้รับประโยชน์จากห้องพักกันฝุ่นและการจัดส่ง PoE ที่มั่นคงโดยไม่ต้องสายไฟฟ้าเสริม
ข้อเรียนรู้
IM-FP144FE ไม่ได้เกี่ยวกับการปรับขนาดความกว้างแบนด์วิธหรือจัดการกระแสการจราจร
มันเกี่ยวกับการให้พลังงานที่สะอาดกับอุปกรณ์หลายอย่าง และการย้ายข้อมูลของพวกเขาออกจากสภาพแวดล้อมที่ยากลําบาก
ภาพวาดกล
คําสังเกต
อุปกรณ์เสริม ((DIN รีลบราคเกต, โมดูลแสง, พลังงานไฟฟ้า, patchcord, สายเคเบิลเครือข่าย เป็นต้น) ไม่รวมอยู่ในกล่องบรรจุ, กรุณาเตรียมมันด้วยตัวเองหรือซื้อชุดทั้งหมดจากเรา
ข้อมูลกล่องส่ง
ขนาดสินค้า: 11.4*9.3*3.5 ซม.
ขนาดกล่องภายใน: 23*16.5*5.8cm
น้ําหนักสินค้า: 0.35 กิโลกรัม
น้ําหนักบรรจุ: 0.45Kg
ขนาดกล่องหลัก: 67*33*47cm
จํานวนบรรจุ: 40 ชิ้น
น้ําหนักบรรจุ: 20Kg
อุปกรณ์เสริม
|
โมดูลออปติกอุตสาหกรรม |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
พลังงานไฟฟ้า DIN อุตสาหกรรม |
|
|
IM-DAC220/DC12V1.67A |
AC220V ถึง DC12V1.67A, -30°C/70°C |
|
ขนาดความหนา |
AC220V ถึง DC24V1A, -30°C~70°C |
