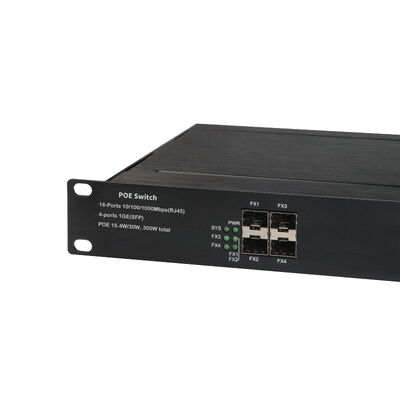

สวิตช์อีเธอร์เน็ต PoE แบบทนทาน 16 พอร์ตแบบไม่มีการจัดการ
|
ชื่อผลิตภัณฑ์ |
สวิตช์ไฟเบอร์ POE สำหรับอุตสาหกรรม 10/100/1000Mbps (4F+16TP) |
|
หมายเลขรุ่น |
IM-FP041616GE |
|
พอร์ต |
4 x พอร์ต SFP 1000Mpbs 16x10/100/1000M UTP RJ45 |
|
มาตรฐาน |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
เฟรมจัมโบ้ |
9.6KB |
|
ขนาดตารางที่อยู่ MAC |
8K |
|
มาตรฐาน Poe |
IEEE802.3af,at.(รวม 300W) |
|
คุณสมบัติการสลับ |
โหมดการส่ง: การจัดเก็บและส่งต่อ แบนด์วิดท์ของระบบ: 48Gbps (ไม่ติดขัด) |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 สายคู่บิดเกลียวแบบไม่มีฉนวน(≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า สายคู่บิดเกลียวแบบมีฉนวน(≤100m) พอร์ต SFP, ระยะการส่ง: 20Km,40Km,60Km,80Km,100Km |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ |
|
แหล่งจ่ายไฟ |
แรงดันไฟฟ้าขาเข้า: 48-52V แรงดันไฟฟ้าขาเข้า POE: DC48V อินพุตไฟที่ไม่เป็นขั้ว: รองรับ |
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน: -40°～ 85°C ความชื้นในการทำงาน: 5%～95%, ไม่มีการควบแน่น |
|
มาตรฐานอุตสาหกรรม |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4- การปล่อยมลพิษสำหรับสภาพแวดล้อมอุตสาหกรรม EMS: EN61000-6-2- ภูมิคุ้มกันสำหรับสภาพแวดล้อมอุตสาหกรรม, EN 61000-4-2 (ESD) ระดับ 3, EN 61000-4-3 (RS) ระดับ 3, EN 61000-4-4 (EFT) ระดับ 3, EN 61000-4-5 (ไฟกระชาก) ระดับ 3, EN 61000-4-6 (CS) ระดับ 3, EN 61000-4-8 การควบคุมการจราจร: NEMA-TS2, การสั่นสะเทือน: IEC 60068-2-6 Freefall: IEC 60068-2-32, Shock: IEC 60068-2-27 การจราจรทางรถไฟ: EN 50121-4 |
|
ข้อมูลทางกล |
ระดับความปลอดภัย: IP30 ขนาด: 483x 275 x 44.5 มม. |
|
การรับประกัน |
เปลี่ยนภายใน 1 ปี; ซ่อมแซม 5 ปี |
2. เชื่อมต่ออะไร?
พอร์ต Gigabit Ethernet RJ45 สิบหกพอร์ตให้การเข้าถึงอุปกรณ์ขอบอุตสาหกรรมอย่างหนาแน่น
แต่ละพอร์ตทองแดงจะเจรจาต่อรองความเร็วและการตั้งค่าดูเพล็กซ์โดยอัตโนมัติ
อุปกรณ์ที่เชื่อมต่อจะได้รับการเชื่อมต่อเครือข่ายและพลังงานไฟฟ้าผ่านสายอีเธอร์เน็ตเส้นเดียว
พอร์ตไฟเบอร์ Gigabit SFP สี่พอร์ตขยายขอบเขตเครือข่ายให้ไกลเกินขีดจำกัดของทองแดง
ระยะการส่งไฟเบอร์ปรับขนาดได้ตั้งแต่ลิงก์ระยะสั้นไปจนถึง 100 กม. ขึ้นอยู่กับโมดูลออปติคัลที่ใช้
ชุดค่าผสมนี้รองรับการรวมอุปกรณ์ในพื้นที่ด้วยการเชื่อมต่ออัปลิงค์ระยะไกล
3. จะส่งพลังงานอย่างไร?
สวิตช์รวมมาตรฐาน IEEE 802.3af และ IEEE 802.3at PoE
แต่ละพอร์ตที่รองรับ PoE สามารถจ่ายไฟได้สูงสุด 30 W
งบประมาณพลังงานของระบบทั้งหมดสูงถึง 300 W ทำให้สามารถส่งพลังงานพร้อมกันไปยังพอร์ต Ethernet ทั้ง 16 พอร์ตได้
พลังงาน PoE จะถูกจ่ายโดยตรงผ่านสายอีเธอร์เน็ต Category 5
ไม่จำเป็นต้องใช้อะแดปเตอร์แปลงไฟภายนอกที่ด้านอุปกรณ์
ซึ่งช่วยลดความซับซ้อนในการติดตั้งและค่าใช้จ่ายในการเดินสายได้อย่างมาก
อุปกรณ์ที่ใช้พลังงานทั่วไป ได้แก่ กล้อง IP, จุดเชื่อมต่อไร้สาย, โทรศัพท์ VoIP และเทอร์มินัลควบคุมการเข้าถึง
4. ทำงานอย่างไรบนเครือข่าย?
สวิตช์ทำงานในโหมดไม่มีการจัดการ
ไม่มี CLI ไม่มีอินเทอร์เฟซเว็บ และไม่มีไฟล์การกำหนดค่า
พฤติกรรมการส่งต่อเครือข่ายเป็นแบบคงที่และเป็นตัวกำหนด
รองรับการป้องกันลูปพื้นฐานผ่าน STP และ RSTP ลดความเสี่ยงของความไม่เสถียรของเครือข่าย
IGMP snooping ขั้นพื้นฐานจำกัดการท่วมของมัลติคาสต์ที่ไม่จำเป็นในเครือข่ายเฝ้าระวังวิดีโอ
การรองรับ IEEE 802.1Q VLAN ช่วยให้แยกการรับส่งข้อมูลได้ง่ายโดยไม่ต้องมีการกำหนดค่านโยบายขั้นสูง
ซึ่งช่วยให้มั่นใจได้ถึงเสถียรภาพของเครือข่ายที่จำเป็นในขณะที่ทำให้การทำงานเป็นไปอย่างตรงไปตรงมา
5. จะรอดพ้นจากสภาพแวดล้อมอุตสาหกรรมได้อย่างไร?
อุปกรณ์นี้สร้างขึ้นสำหรับการทำงานอย่างต่อเนื่องในสภาวะที่รุนแรง
ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิกว้างตั้งแต่ -40°C ถึง +85°C
ความทนทานต่อความชื้นครอบคลุม 5% ถึง 95% (ไม่ควบแน่น)
ตัวเครื่องโลหะ IP30 ที่ทนทานช่วยปกป้องส่วนประกอบภายในจากฝุ่นและแรงกระแทกทางกล
ขนาดตัวเครื่อง (483 × 275 × 44.5 มม.) เหมาะสำหรับการติดตั้งแร็คอุตสาหกรรมมาตรฐาน
6. จะจัดการกับความเครียดทางไฟฟ้าอย่างไร?
สวิตช์ใช้ไฟเข้าแบบไม่เป็นขั้ว DC 48–52 V
การออกแบบที่ไม่เป็นขั้วช่วยลดความซับซ้อนในการเดินสายภาคสนามและลดข้อผิดพลาดในการติดตั้ง
การออกแบบภายในเป็นไปตามมาตรฐาน EMI และ EMS ของอุตสาหกรรม โดยต้านทาน:
การปล่อยไฟฟ้าสถิต
เหตุการณ์ไฟกระชากและ EFT
สัญญาณรบกวนที่แผ่รังสีและนำไฟฟ้า
ซึ่งช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรใกล้กับเครื่องจักรหนัก อุปกรณ์ไฟฟ้า และระบบราง
7. สิ่งที่ไม่ทำ (โดยการออกแบบ)?
ไม่จำเป็นต้องมีการกำหนดค่าเครือข่าย
ไม่ได้เปิดเผยอินเทอร์เฟซการจัดการ
ไม่ได้พึ่งพาการอัปเดตซอฟต์แวร์สำหรับการทำงานประจำวัน
ไม่ได้ขึ้นอยู่กับตัวควบคุมส่วนกลาง
ข้อจำกัดโดยเจตนานี้ช่วยปรับปรุงความสามารถในการคาดการณ์ ความน่าเชื่อถือ และความเสถียรในระยะยาว
8. เหมาะสมที่สุดที่ไหน?
8.1: กลุ่มอุปกรณ์ PoE แบบคงที่
เหมาะสำหรับไซต์ที่จำนวนอุปกรณ์และโทโพโลยียังคงเสถียรเมื่อเวลาผ่านไป
ตัวอย่างทั่วไป ได้แก่ กลุ่มกล้อง จุดควบคุมการเข้าถึง และกลุ่มเซ็นเซอร์
8.2: การติดตั้งระบบเฝ้าระวังอุตสาหกรรม
จ่ายไฟและเชื่อมต่อกล้อง IP ได้สูงสุด 16 ตัวในโรงงาน เหมือง และโรงงานปิโตรเคมี
การจัดการมัลติคาสต์พื้นฐานช่วยเพิ่มประสิทธิภาพวิดีโอโดยไม่ต้องปรับแต่งเครือข่าย
8.3: เครือข่ายสนับสนุนระบบอัตโนมัติ
ใช้เป็นสวิตช์เสริมสำหรับเซ็นเซอร์ที่เปิดใช้งาน PoE อินเตอร์คอม และ HMI ขนาดเล็ก
ลดความซับซ้อนในการเดินสายในสายการผลิตและห้องควบคุม
8.4: ระบบขนส่งและริมถนน
เหมาะสำหรับสถานีรถไฟ ตู้ริมถนน และไซต์ตรวจสอบการจราจร
พอร์ตไฟเบอร์รองรับการเชื่อมต่อแบ็คฮอลระยะไกล
การปฏิบัติตาม EN 50121-4 ช่วยให้มั่นใจได้ถึงความเข้ากันได้ของระบบราง
8.5: สถานที่พลังงานและสาธารณูปโภค
ติดตั้งในสถานีย่อย ฟาร์มกังหันลม และจุดตรวจสอบระยะไกล
ความทนทานต่ออุณหภูมิที่กว้างรองรับการติดตั้งกลางแจ้งและกึ่งใต้ดิน
8.6: อาคารอัจฉริยะและสวนอุตสาหกรรม
ทำหน้าที่เป็นสวิตช์กระจาย PoE ที่คุ้มค่า
รองรับระบบไฟส่องสว่าง การควบคุมการเข้าถึง และการตรวจสอบสิ่งแวดล้อม
ความสามารถ VLAN แยกการรับส่งข้อมูลสำนักงาน ความปลอดภัย และการดำเนินงาน
8.7: การปรับใช้ IIoT ระยะไกล
ใช้ในโรงบำบัดน้ำ บ่อน้ำมัน และสิ่งอำนวยความสะดวกที่แยกได้
PoE ขจัดความจำเป็นในการใช้แหล่งพลังงานในพื้นที่
พฤติกรรมแบบ Plug-and-play ช่วยลดความซับซ้อนในการปรับใช้ในสถานที่ที่เข้าถึงยาก
9. ทำไมรุ่นนี้ถึงมีอยู่?
สวิตช์นี้ไม่ได้มีไว้สำหรับการปรับแต่ง
มีไว้สำหรับการทำงานอย่างต่อเนื่อง
ชอบความน่าเชื่อถือทางกายภาพมากกว่าความซับซ้อนทางตรรกะ
สำหรับสภาพแวดล้อมอุตสาหกรรมที่ “ตั้งค่าครั้งเดียวแล้วลืมไปเลย” คือข้อกำหนดที่แท้จริง,
IM-FP041616GE เหมาะสมอย่างเป็นธรรมชาติ
