สวิตช์ PoE Gigabit DIN 4 พอร์ต
1. ภาพรวม

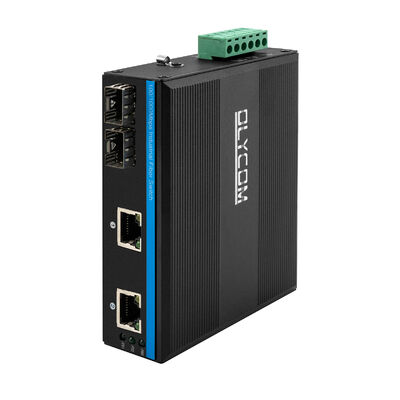

IM-FP222GE เป็นสวิตช์ไฟเบอร์ PoE Gigabit ระดับอุตสาหกรรมขนาดกะทัดรัด ออกแบบมาเพื่อส่งมอบข้อมูลและการเชื่อมต่อพลังงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรงและมีความสำคัญต่อภารกิจ
ด้วยพอร์ตไฟเบอร์ SFP Gigabit สองพอร์ตและพอร์ตอีเธอร์เน็ต PoE 10/100/1000Mbps สองพอร์ต ทำให้สามารถผสานรวมเครือข่ายแบ็คโบนไฟเบอร์เข้ากับอุปกรณ์ขอบที่ใช้พลังงาน เช่น กล้อง IP และจุดเชื่อมต่อไร้สายได้อย่างราบรื่น
ด้วยช่วงอุณหภูมิการทำงานที่กว้าง (-40°C ถึง +75°C) การป้องกันไฟกระชากที่แข็งแกร่ง และตัวเครื่องโลหะแบบ DIN-rail ที่ทนทาน IM-FP222GE ถูกสร้างขึ้นสำหรับการทำงานอย่างต่อเนื่องในระบบอัตโนมัติทางอุตสาหกรรม การขนส่ง และระบบเฝ้าระวังกลางแจ้ง
เป็นโซลูชันที่เหมาะสำหรับ IP Surveillance, ลม, ไฟฟ้า, รถไฟใต้ดิน PIS, ระบบอัตโนมัติในการประกอบ, พลังงาน SCADA, การบำบัดน้ำเสีย, โลหะวิทยา, การขนส่งอัจฉริยะ, การขนส่งทางราง, การทหาร และอุตสาหกรรมอื่นๆ
2. ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์ |
สวิตช์ไฟเบอร์ PoE สำหรับอุตสาหกรรม 10/100/1000Mbps (2F+2TP) |
|
รุ่น |
IM-FP222GE |
|
พอร์ต |
2x100/1000M SFP Fiber SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-meter 2x10/100/1000M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) 1x6-PIN Power Terminal Block |
|
โปรโตคอล |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-TX) IEEE 802.3af 15.4W(PoE) IEEE 802.3at 30W(PoE+) |
|
คุณสมบัติการสลับ |
โหมดการส่ง: จัดเก็บและส่งต่อ ความล่าช้าในการส่งต่อ: <10us แบนด์วิดท์ของระบบ: 8Gbps (ไม่ติดขัด) อัตราการส่งต่อ: 5.952Mmps MAC: 4K ขนาดบัฟเฟอร์แพ็กเก็ต: 1.75Mb |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 สายคู่บิดเกลียวแบบไม่มีฉนวน(≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า สายคู่บิดเกลียวแบบมีฉนวน(≤100m) |
|
ไฟ LED |
พลังงาน, ไฟเบอร์, เครือข่าย, PoE PWR: พลังงาน
ไฟเบอร์: FX1, FX2 เปิด: การส่งสัญญาณเป็นปกติ ปิด: การส่งสัญญาณไม่ปกติ (โมดูลออปติคัลผิดพลาดหรือไม่เชื่อมต่อ)
ทองแดงสีส้ม: ไฟแสดงสถานะ PoE เปิด: PoE กำลังทำงาน ปิด: PoE ไม่ทำงานหรือนี่คืออุปกรณ์ Non-PoE
ทองแดงสีเขียว: ไฟแสดงสถานะความเร็ว เปิด: ความเร็วในการส่งสัญญาณคือ 1000Mbps กะพริบ: อยู่ในระหว่างการส่งสัญญาณ ปิด: ไม่ได้เชื่อมต่อหรือความเร็วในการทำงานคือ 10/100Mbps |
|
การใช้พลังงาน |
โหลดเต็มที่โดยไม่มี PoE≤5W |
|
แหล่งจ่ายไฟ |
แรงดันไฟฟ้าขาเข้าของแหล่งจ่ายไฟ PoE: 48V (สูงสุด 52V) กำลังไฟขาออกของแหล่งจ่ายไฟ PoE เดียว: 30W (พอร์ต 1~2) แรงดันไฟฟ้าขาออก PoE: 48V การเชื่อมต่อย้อนกลับ: รองรับ |
|
การเดินสาย PoE |
1/2 (V+), 3/6 (V-) |
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน: -40°C～75°C อุณหภูมิในการจัดเก็บ: -40°C～85°C ความชื้นในการทำงาน: 10%～90%, ไม่มีการควบแน่น ความชื้นในการจัดเก็บ: 10%～95%, ไม่มีการควบแน่น |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ±15KV air, ±6KV contact EFT: IEC61000-4-4, General ±6KV ไฟกระชาก: IEC61000-4-5, Differential ±2KV, Common±6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |
เปลือก: เปลือกโลหะลูกฟูก, ระดับ IP40 ขนาด: 114*93*35mm วิธีการติดตั้ง: Din-rail/Wall mounting น้ำหนัก: 0.35Kg/0.45Kg(สุทธิ/รวม) |
|
การรับประกัน |
3 ปี, การสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน |
3. คุณสมบัติหลัก
1. การรวม Gigabit Fiber & PoE
2× พอร์ตไฟเบอร์ SFP 100/1000Mbps รองรับโมดูลไฟเบอร์มัลติโหมดและโหมดเดียวสำหรับระยะการส่งข้อมูลที่ยืดหยุ่น
2× พอร์ต PoE RJ45 10/100/1000Mbps ที่สอดคล้องกับ IEEE 802.3af/at ให้กำลังไฟสูงสุด 30W ต่อพอร์ต
งบประมาณพลังงาน PoE ทั้งหมด 60W เหมาะสำหรับกล้อง IP และอุปกรณ์ไร้สายกำลังสูง
2. ประสิทธิภาพการสลับที่เสถียร
สถาปัตยกรรมการสลับแบบ Store-and-forward ช่วยให้มั่นใจในความสมบูรณ์ของข้อมูล
แบนด์วิดท์ของระบบสูงพร้อมการส่งต่อแบบไม่บล็อกและการหน่วงเวลาต่ำ
การเจรจาต่อรองอัตโนมัติและ Auto MDI/MDIX ทำให้การปรับใช้เครือข่ายง่ายขึ้น
รองรับการควบคุมการไหลสำหรับการสื่อสารแบบฟูลดูเพล็กซ์และฮาล์ฟดูเพล็กซ์
3. ความน่าเชื่อถือระดับอุตสาหกรรม
การป้องกันไฟกระชาก Ethernet 6KV และภูมิคุ้มกัน EMC ที่แข็งแกร่งสำหรับสภาพแวดล้อมกลางแจ้งและสภาพแวดล้อมที่มีการรบกวนสูง
อินพุตไฟ DC กว้าง (ระบบ PoE 48V) พร้อมการป้องกันขั้วย้อนกลับ
ตัวเครื่องโลหะลูกฟูกแบบไม่มีพัดลม (IP40) เพื่อการกระจายความร้อนที่มีประสิทธิภาพ
ตัวเลือกการติดตั้งแบบ DIN-rail หรือติดผนังเพื่อการติดตั้งที่ยืดหยุ่น
4. การตรวจสอบและการปฏิบัติตามข้อกำหนดที่ง่ายดาย
ไฟ LED สำหรับพลังงาน, ลิงก์ไฟเบอร์, กิจกรรมอีเธอร์เน็ต, ความเร็ว และสถานะ PoE
สอดคล้องกับมาตรฐาน CE และ FCC เหมาะสำหรับการปรับใช้ทั่วโลก
4. ขนาด
หมายเหตุ
อุปกรณ์เสริม (ขายึดราง DIN, โมดูลออปติคัล, แหล่งจ่ายไฟ, สายแพทช์, สายเคเบิลเครือข่าย ฯลฯ) ไม่รวมอยู่ในกล่องบรรจุภัณฑ์ โปรดเตรียมเองหรือซื้อทั้งชุดจากเรา
ข้อมูลกล่องขนส่ง
ขนาดผลิตภัณฑ์: 11.4*9.3*3.5cm
ขนาดกล่องด้านใน: 23*16.5*5.8cm
น้ำหนักผลิตภัณฑ์: 0.35Kg
น้ำหนักบรรจุภัณฑ์: 0.45Kg
ขนาดกล่องหลัก: 67*33*47cm
ปริมาณการบรรจุ: 40 ชิ้น
น้ำหนักบรรจุภัณฑ์: 20Kg
5. อุปกรณ์เสริม
|
โมดูลออปติคัลสำหรับอุตสาหกรรม |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
แหล่งจ่ายไฟ DIN สำหรับอุตสาหกรรม |
|
|
IM-DAC220/DC48V2.5A |
AC220V ถึง DC48V2.5A, -40℃～70℃ |
|
IM-DAC220/DC48V5A |
AC220V ถึง DC48V5A, -40℃～70℃ |
|
IM-DAC220/DC48V10A |
AC220V ถึง DC48V10A, -40℃～70℃ |
6. แอปพลิเคชัน
1, ระบบ CCTV PoE
2, ไฟเบอร์ออปติกโทรคมนาคม
