สวิตช์ PoE สำหรับอุตสาหกรรมที่ใช้พลังงาน DC สำหรับระบบสำรองข้อมูลพลังงานแสงอาทิตย์และแบตเตอรี่
คุณสมบัติหลักของสวิตช์อินพุต DC 12V/24V/48V
| ชื่อผลิตภัณฑ์ | สวิตช์เครือข่าย PoE สำหรับอุตสาหกรรม 10/100/1000Mbps (5TP) |
| หมายเลขรุ่น | IM-WP054BGE |
| พอร์ต |
1 x พอร์ตเครือข่ายอัปลิงค์ 10/100/1000Mpbs 4 x10/100/1000M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) |
| โปรโตคอล |

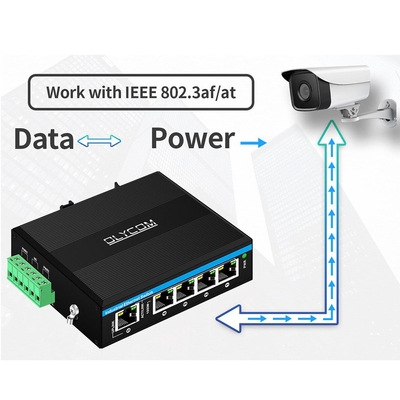

IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W (PoE+) |
| คุณสมบัติการสลับ |
โหมดการส่ง: การจัดเก็บและส่งต่อ ความล่าช้าในการส่งต่อ:<10us แบนด์วิดท์ของระบบ: 10Gbps (ไม่ติดขัด) อัตราการส่งต่อ: 14.88Mpps MAC: 2K ขนาดบัฟเฟอร์แพ็กเก็ต: 1.75Mb |
| สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดเกลียวแบบไม่มีฉนวน (≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่าคู่บิดเกลียวแบบมีฉนวน (≤100m) |

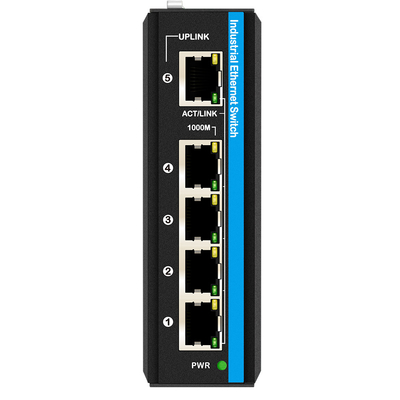

| ไฟ LED |
พลังงาน, เครือข่าย PWR: พลังงาน
สีส้มทองแดง: ตัวบ่งชี้ความเร็ว เปิด: ความเร็วในการทำงานคือ 1000Mbps ปิด: ไม่ได้เชื่อมต่อหรือความเร็วในการทำงานคือ 10/100Mbps
สีเขียวทองแดง: ตัวบ่งชี้ Link/Act เปิด: การส่งสัญญาณเป็นปกติ กะพริบ: อยู่ในระหว่างการส่งสัญญาณ ปิด: การส่งสัญญาณไม่เป็นปกติ |
| แหล่งจ่ายไฟ |

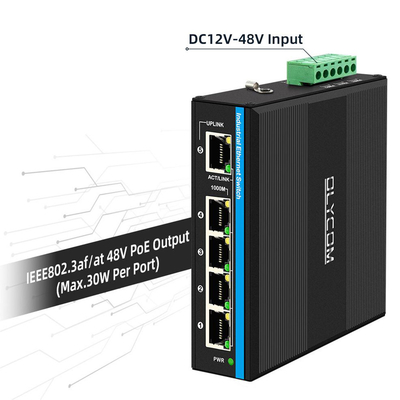

แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ PoE: DC12V-48V กำลังไฟเอาต์พุตแหล่งจ่ายไฟ PoE เดียว: 15.4W/30W (พอร์ต 1~4) งบประมาณ PoE ทั้งหมด: 120W แรงดันไฟขาออก PoE: DC48V, PoE แบบแอคทีฟ |
| สภาพแวดล้อม |
อุณหภูมิในการทำงาน: -40°～75°C อุณหภูมิในการจัดเก็บ: -40°～85°C ความชื้นในการทำงาน: 10%～90%, ไม่มีการควบแน่น ความชื้นในการจัดเก็บ: 10%～95%, ไม่มีการควบแน่น |
| มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ±15KV อากาศ, ±6KV สัมผัส EFT: IEC61000-4-4, ทั่วไป ±6KV ไฟกระชาก: IEC61000-4-5, Differential ±2KV, Common±6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
การรับประกัน |
3 ปี, การสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน |
รายการบรรจุภัณฑ์
หมายเหตุ
อุปกรณ์เสริม (ขายึดราง DIN, แหล่งจ่ายไฟ, สายเคเบิลเครือข่าย ฯลฯ) ไม่รวมอยู่ในกล่องบรรจุภัณฑ์
โปรดเตรียมเองหรือซื้อทั้งชุดจากเรา
ข้อมูลกล่องขนส่ง
ขนาดผลิตภัณฑ์: 11.4*9.3*3.5 ซม.
ขนาดกล่องด้านใน: 23*16.5*5.8 ซม.
น้ำหนักผลิตภัณฑ์: 0.35 กก.
น้ำหนักบรรจุภัณฑ์: 0.45 กก.
ขนาดกล่องหลัก: 67*33*47 ซม.
ปริมาณการบรรจุ: 40 ชิ้น
น้ำหนักบรรจุภัณฑ์: 20 กก.
การประยุกต์ใช้สวิตช์ PoE ขอบเขตแบบ Off-grid
ในระบบ PoE อุปกรณ์ส่วนใหญ่ได้รับ DC48V หรือแรงดันไฟฟ้าที่สูงกว่าเพื่อให้ทำงานได้ หากเป็นเพียง DC12V หรือ DC24V PoE จะไม่ทำงาน)
มีตัวเพิ่มแรงดันไฟฟ้าในตัวในรุ่น IM-WP054BGE ซึ่งช่วยเพิ่มอินพุต DC ต่ำ (โดยทั่วไป DC12V~DC48V) จากอะแดปเตอร์แปลงไฟ, UPS, พลังงานแบตเตอรี่ ฯลฯ
จากนั้น PoE จะเปิดใช้งานสำหรับสถานการณ์ความปลอดภัย CCTV
ด้านล่างนี้คือแอปพลิเคชันยอดนิยมบางส่วน
ดูคำอธิบายโดยละเอียดต่อไปนี้
สำหรับสถานการณ์ข้างต้น เรามีชุดติดตั้งที่แตกต่างกันเพื่อให้ติดตั้งได้ง่าย
โดยรวมแล้ว IM-WP054BGE ช่วย
1, เพิ่ม DC12V/DC24V เป็น DC48V
2, การสื่อสารอัจฉริยะกับอุปกรณ์ที่ใช้ IP
จ่ายไฟให้กับอุปกรณ์ PoE
ส่งสัญญาณเครือข่ายกับอุปกรณ์ที่ไม่ใช่ PoE เท่านั้น
เป็นโซลูชันที่เหมาะสำหรับระบบเฝ้าระวังพลังงานแรงดันต่ำ
วิธีการติดตั้ง
ตัวเลือกการสั่งซื้อ
| IM-WS050GE |
สวิตช์อีเธอร์เน็ตสำหรับอุตสาหกรรม 5*100/1000M, ไม่มีการจัดการ, ไม่ใช่ PoE, อินพุตคู่ DC12V~DC52V
เหมาะสำหรับเครือข่ายยานยนต์หรือระบบอัตโนมัติทางอุตสาหกรรม |
| IM-WP054GE |
สวิตช์ PoE สำหรับอุตสาหกรรม 5*100/1000M, ไม่มีการจัดการ, PoE af/at สำหรับพอร์ต 1~4, งบประมาณ 120W อินพุตคู่ DC48V~DC52V หมายเหตุ: PoE bt*60W เป็นตัวเลือก
เหมาะสำหรับระบบรักษาความปลอดภัย CCTV |
| IM-WP054BGE |
สวิตช์ PoE สำหรับอุตสาหกรรม 5*100/1000M, ไม่มีการจัดการ, PoE af/at สำหรับพอร์ต 1~4, งบประมาณ 120W อินพุตคู่ DC12V~DC48V พร้อมตัวเพิ่มกำลังไฟภายใน
เหมาะสำหรับเครือข่ายยานยนต์หรือระบบพลังงานแสงอาทิตย์ |
|
IM-WPD054GE
|
สวิตช์ PoE สำหรับอุตสาหกรรม 5*100/1000M, ไม่มีการจัดการ, พอร์ต 1*PD (30W/60W/90W) + PoE af/at สำหรับพอร์ต 1~4, ไม่จำเป็นต้องใช้แหล่งจ่ายไฟเพิ่มเติม
เหมาะสำหรับระบบรักษาความปลอดภัย CCTV |
| IM-WS050GM |
สวิตช์จัดการเว็บสำหรับอุตสาหกรรม 5*100M/1000M, จัดการเว็บ (QoS, VLAN ฯลฯ), ไม่ใช่ PoE อินพุตคู่ DC12V~DC52V เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรม |
คำถามที่พบบ่อย
1, ใช้ชิปอะไร?
Olycom: Realtek
2, ฉันสามารถปรับแต่งได้หรือไม่?
Olycom: ได้ เราสนับสนุนบริการ OEM เช่น โลโก้ ชื่อรุ่น ป้ายกำกับ หน้ากาก PVC และชิ้นส่วนผลิตภัณฑ์ (ชุดติดตั้ง, ขั้วต่อไฟ ฯลฯ)
3, ฉันสามารถเชื่อมต่อกับอุปกรณ์ 10/100M ได้หรือไม่?
Olycom: ได้ พอร์ตทั้งหมดเป็นการตรวจจับอัตโนมัติ 10/100/1000M
4, คุณทำ SKD/CKD หรือไม่?
A: ใช่
ในฐานะโรงงาน เราได้จัดการกับสิ่งนี้หลายครั้ง
