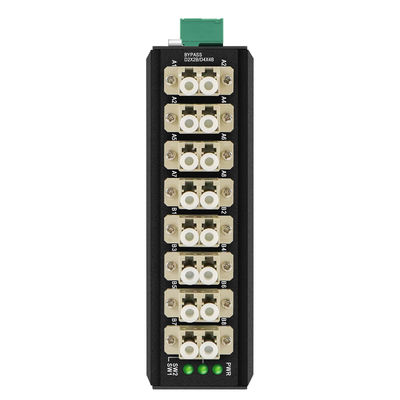

DC24V 1x2 2x2 4x4 MM สวิตช์บายพาสไฟเบอร์ออปติก
บทนำของสวิตช์บายพาส 8 ช่อง
OM-FBS-44-MLC เป็นยูนิตบายพาสไฟเบอร์ภายนอกสำหรับโหนดออปติคัลที่สำคัญในระบบเครือข่ายออปติก
คุณสมบัติผลิตภัณฑ์ของบายพาสใยแก้วนำแสง
ข้อมูลจำเพาะของออปติคอลบายพาสยูนิต
| ชื่อสินค้า | สวิตช์บายพาสไฟเบอร์ออปติก |
| อินเตอร์เฟซพลังงาน | เทอร์มินอลบล็อคอุตสาหกรรมมาตรฐาน |
| การป้องกันขั้ว | สนับสนุน |
| อินเตอร์เฟซใยแก้วนำแสง | ลค |
| ช่วงความยาวคลื่น | 850±40/1300±40นาโนเมตร; 1260~1650นาโนเมตร |
| ทดสอบความยาวคลื่น | 850/1300 นาโนเมตร; 1310/1550 นาโนเมตร |
| แทรกการสูญเสีย | ประเภท:0.6 เดซิเบล สูงสุด:1.0 เดซิเบล ; ประเภท:0.6dB สูงสุด:1.0 dB |
| การสูญเสียผลตอบแทน | MM≥30 เดซิเบล เอสเอ็ม≥50 เดซิเบล |
| ครอสทอล์คช่องสัญญาณ | MM≥35 เดซิเบล เอสเอ็ม≥55 เดซิเบล |
| การสูญเสียโพลาไรซ์ | ≤0.05 เดซิเบล |
| การสูญเสียความยาวคลื่น | ≤0.05 เดซิเบล |
| การสูญเสียอุณหภูมิ | ≤0.05 เดซิเบล |
| การทำซ้ำ | ≤0.05 เดซิเบล |
| แรงดันไฟฟ้าขณะทำงาน | ดีซี9V-52V |
| อายุการใช้งาน | ≥100000000ครั้ง |
| เวลาเปลี่ยน | ≤10 มิลลิวินาที |
| กำลังส่งกำลังแสง | ≤500มิลลิวัตต์ |
แผนผังการใช้งานสวิตช์บายพาสไฟเบอร์
สวิตช์บายพาสคืออะไร?
โดยปกติแล้วหน่วยบายพาสหรือโมดูลจะใช้เพื่อปกป้องระบบเครือข่าย (บายพาสอุปกรณ์ที่เชื่อมต่อ) เมื่อไฟฟ้าดับกะทันหัน
ในระบบเครือข่ายเชิงเส้น (เช่นแผนภาพด้านล่าง) การส่งข้อมูลจะดีหากข้อมูล/SFP/พลังงานเป็นปกติ
จะเกิดอะไรขึ้นหากแหล่งจ่ายไฟดับ (เช่น ไฟกระชาก การกระแทก ความเสียหายที่มนุษย์สร้างขึ้น...)
ระบบเครือข่ายทั้งหมดจะล้มเหลว
อีกสถานการณ์หนึ่งคือ จำเป็นต้องมีการยกเครื่อง/บำรุงรักษาระบบไฟฟ้าสำหรับบริเวณสวิตช์ 2 (สวิตช์ตรงกลาง) เช่น เป็นเวลา 12 ชั่วโมง ระบบทั้งหมดจะต้องหยุดทำงาน
ด้วยโมดูล/สวิตช์บายพาส ก็เหมือนกับการใส่กลไกการป้องกันไว้ในทั้งระบบ
สวิตช์บายพาสช่วยปกป้องทั้งระบบ หากสวิตช์ตัวใดตัวหนึ่งหรือหลายตัวทำงานล้มเหลวในเวลาเดียวกัน
รายการบรรจุภัณฑ์
ภาพรวมการควบคุมคุณภาพ
สำหรับผลิตภัณฑ์ด้านเครือข่ายและการสื่อสารแบบออปติก ความน่าเชื่อถือขึ้นอยู่กับระบบคุณภาพที่มีโครงสร้างดี แทนที่จะเป็นขั้นตอนการทดสอบแบบแยกส่วน
ที่ OLYCOM การควบคุมคุณภาพจะถูกนำมาใช้ตลอดวงจรชีวิตผลิตภัณฑ์ทั้งหมด ตั้งแต่การจัดหาส่วนประกอบไปจนถึงการส่งมอบขั้นสุดท้าย เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอในสภาพแวดล้อมการใช้งานจริง
วัสดุทั้งหมดได้รับการตรวจสอบก่อนการผลิต รวมถึงโมดูลออปติคอล ชิ้นส่วนอิเล็กทรอนิกส์ และโครงสร้างทางกล ในระหว่างการผลิต ระบบตรวจสอบอัตโนมัติจะใช้เพื่อรักษาความแม่นยำในการประกอบและลดความแปรปรวน
ผลิตภัณฑ์แต่ละชิ้นผ่านการตรวจสอบการทำงาน ครอบคลุมประสิทธิภาพการส่งข้อมูล การทำงานของคุณสมบัติ และการจ่ายพลังงานตามความเหมาะสม สำหรับระบบออปติคัล พารามิเตอร์ต่างๆ เช่น ความแม่นยำของความยาวคลื่น คุณภาพสัญญาณ และความเสถียรในการส่งสัญญาณ จะได้รับการประเมินอย่างรอบคอบ
เพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาว อุปกรณ์ต่างๆ จะได้รับการทดสอบภายใต้สภาวะที่รุนแรง รวมถึงการเปลี่ยนแปลงของอุณหภูมิ การสัมผัสความชื้น และความเครียดทางกล นอกจากนี้ ยังมีการทดสอบรันไทม์แบบขยายเพื่อระบุความล้มเหลวตั้งแต่เนิ่นๆ ที่อาจเกิดขึ้น
ทุกหน่วยจะต้องได้รับการตรวจสอบขั้นสุดท้ายก่อนจัดส่ง โดยมีการตรวจสอบย้อนกลับได้อย่างสมบูรณ์ซึ่งสนับสนุนโดยบันทึกการทดสอบและข้อมูลการปฏิบัติตามข้อกำหนด
ด้วยการรวมกระบวนการที่ได้มาตรฐานเข้ากับการปรับปรุงอย่างต่อเนื่อง OLYCOM จึงรับประกันโซลูชันเครือข่ายที่มีความเสถียร ทนทาน และพร้อมใช้งานภาคสนาม
