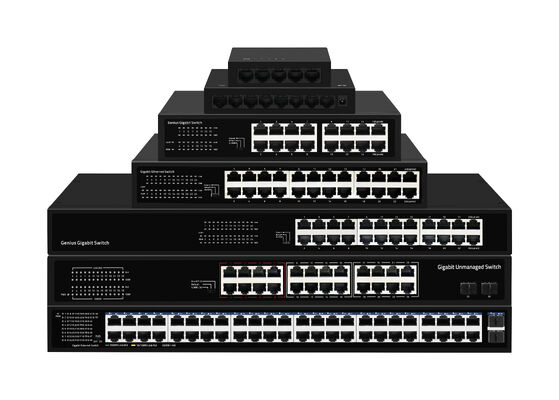

Olycom 24 Port CCTV PoE Switch พร้อมไฟเบอร์อัพลิง 2.5G
|
คําอธิบาย |
รายละเอียด |
|
รุ่น |
OM-2(2)2424-PSE-GE |
|
อินเตอร์เฟซ |
สายพาน PoE 24*1Gbps สายพาน SFP 2*2.5Gbps |
|
มาตรฐานท่าเรือ |
ไออีอี 8023: โปรต็อกอล Ethernet Media Access Control (MAC) IEEE 802.3i: 10BASE-T Ethernet IEEE 802.3u: 100BASE-TX Fast Ethernet IEEE 802.3ab: 1000BASE-T GigabitEthernet IEEE 802.3z: 1000BASE-X Gigabit Ethernet (ไฟเบอร์ออปติก) IEEE 802.3x: การควบคุมการไหล |
|
เปลี่ยนความกว้างแบนด์วิธ |
58Gbps |
|
อัตราการส่งต่อพัสดุ |
43.15Mpps |
|
พัสดุพัสดุ |
8.4Mbit |
|
ตารางที่อยู่ MAC |
16K |
|
กรอบจัมโบ |
12KBytes |
|
VLAN |
ระยะ VLAN 1-4094, VLAN ที่ทํางานสูงสุดคือ 31 |
|
วิธีการส่ง |
เก็บและส่งต่อ |
|
มาตรฐาน PoE |
IEEE802.3af (15.4W) IEEE802.3at (30W) |
|
ความดันออกพอร์ต PoE |
DC 44-57V |
|
Port PoE |
สายพาน 3-24 PoE ปริมาณการออก < 30W สายพาน 1-2 รองรับ HiPoE 60W |
|
งบประมาณพลังงาน PoE |
280W |
|
พลังงาน |
AC 100-240V 50/60Hz DC 52V 5.77A |
|
การบริโภคพลังงานของ Mainboard |
15.59W |
|
ข้อมูลโครงสร้าง |
ขนาดสินค้า: 440*204*44 มิลลิเมตร ขนาดบรรจุ: 500*290*85 มิลลิเมตร น้ําหนักสินค้า: 2.84 กิโลกรัม น้ําหนักสินค้ารวม: 3.42 กิโลกรัม |
|
ข้อมูลการบรรจุ |
ขนาดกล่อง: 520*445*310 มิลลิเมตร จํานวนบรรจุ: 5PCS น้ําหนักบรรจุ: 18.1 กิโลกรัม |
|
เนื้อหาของแพ็คเกจ |
สวิตช์ 1 ชิ้น, สายไฟ 1 ชิ้น, คู่มือ 1 ชิ้น, ใบรับรองการตรวจสอบ 1 ชิ้น, ชุดติดตั้งราก 1 คู่ |
|
จํานวนแฟน |
0 |
|
การติดตั้ง |
เครื่องทํางาน |
|
การป้องกันการกระตุ้น |
ปริมาตรการอัตราการกระตุ้น ESD อิเล็กทรอสตาติก: อากาศ 8KV, ติดต่อ 6KV (ประเภท B) พลังงานประกอบไฟฟ้า: ระบบทั่วไป 4KV ระบบความแตกต่าง 2KV (ประเภท B) |
|
อุณหภูมิการทํางาน |
0 ~ 40 °C |
|
อุณหภูมิในการเก็บ |
-40 ~ 70 °C |
|
ปฏิบัติการความชื้น |
10% ~ 90%, ไม่หมัก |
|
ความชื้นในการเก็บ |
5%~95%, ไม่หมัก |
|
PWR LED สีเขียว |
เปิด: เปิด ปิด: ปิด |
|
ท่าเรือ 1-24 |
LED สีเขียวเปิด: 1Gbps สายเชื่อมปกติ LED สีเหลืองเปิด: 10/100Mbps เชื่อมต่อปกติ ปิด: ลิงค์ถูกปิด แฟลช: การส่งข้อมูล คลื่นช้า: เมื่อพบวงจรในท้องถิ่นหรือ cross-product, ท่าเรือจะคลื่นช้า |
|
PoE LED สีเหลือง |
เปิด: PoE เปิด ปิด: PoE ปิด |
|
ท่าเรือ 25-26 |
LED สีเขียวเปิด: 2.5Gbps สายเชื่อมปกติ LED สีเหลืองเปิด: 1Gbps เชื่อมต่อปกติ ปิด: ลิงค์ถูกปิด แฟลช: การส่งข้อมูล |
|
PoE Max LED สีเขียว |
ปิด: แสดงว่าการใช้พลังงาน PoE ต่ํากว่า 90% แสงสว่าง ((ครั้งต่อวินาที): แสดงว่าการใช้พลังงาน PoE ของ 90% ≤ P ≤ 95% เปิด: แสดงว่ากําลัง PoE ใช้ได้ 95% |
|
ปุ่ม VLAN/Default/Extend Modes |
VLAN: โหมด VLAN การแยกพอร์ต 1-22 ออกจากกันและกัน การสื่อสารกับพอร์ต 25-26 และเปิดโหมด PoE automatically ปกติ: รูปแบบปกติ, ท่าเรือทั้งหมดสามารถสื่อสารกับกันและกัน, ระยะทางการส่งสัญญาณอยู่ในระยะ 100 เมตร, อัตราการส่งสัญญาณ 10/100//1000Mbps ปรับปรุง ((PoE Watchdog ปิด) ขยาย: โหมดขยาย, เมื่อพอร์ต PoE อยู่ในโหมดขยาย, พอร์ต 17-24 ส่งแรง 10Mbps เพื่อขยายระยะทางการส่งไป 250 เมตร และเปิดโหมดการเฝ้า PoE โดยอัตโนมัติ |
สัญลักษณ์การติดตั้ง
กรอบ QC
1. มาตรฐานคุณภาพและความสอดคล้อง
อุปกรณ์ส่งแสงอุตสาหกรรมถูกออกแบบมาสําหรับสภาพแวดล้อมการสื่อสารที่สําคัญในภารกิจที่มีความมั่นคงในระยะไกล, ความต้านทานทางไฟฟ้าแม่เหล็กและการทํางานต่อเนื่องเป็นสิ่งจําเป็น.เพื่อรับรองผลงานที่น่าเชื่อถือในสภาพการใช้งานที่ยากลําบากผลิตภัณฑ์ทั้งหมดถูกพัฒนาและผลิตภายใต้ระบบการจัดการคุณภาพที่ครบวงจรที่สอดคล้องกับมาตรฐานอุตสาหกรรมนานาชาติ.
ขั้นตอนการผลิตและการตรวจสอบให้สอดคล้องกับ:
* ระบบจัดการคุณภาพ ISO9001
* ความต้องการการรับรอง CE และ FCC
* ความสอดคล้องกับ RoHS
* มาตรฐานการทํางานของอุปกรณ์ไฟเบอร์ออปติก IEC 61753
* ITU-T G.694.1 รายละเอียดความยาวคลื่นสําหรับระบบส่งไฟฟ้า
นอกจากมาตรฐานการปฏิบัติตามสากลแล้ว ผลิตภัณฑ์จะถูกรับรองตามความต้องการในการเชื่อมต่อเครือข่ายอุตสาหกรรมและการสื่อสารไฟเบอร์ระยะไกล ซึ่งพบได้ทั่วไปใน:
* ระบบอัตโนมัติอุตสาหกรรม
* เครือข่ายการสื่อสารของบริษัทไฟฟ้า
* โครงสร้างพื้นฐานการขนส่ง
* ระบบจราจรที่ฉลาด
* โรงงานน้ํามันและก๊าซ
*เครือข่ายการสื่อสารทางรถไฟ
* ระบบรักษาความปลอดภัยและการตรวจสอบ
ความสนใจพิเศษถูกให้กับความน่าเชื่อถือของการส่งสัญญาณทางออนไลน์ ความสามารถต่อต้านการแทรกแซง การป้องกันการกระตุ้นและผลงานการสื่อสารที่มั่นคงภายใต้สภาพแวดล้อมการทํางานอุตสาหกรรมที่ซับซ้อน
2กระบวนการควบคุมคุณภาพ
กรอบการควบคุมคุณภาพที่เข้มงวดจากปลายไปสู่ปลายถูกนําไปใช้ตลอดการจัดหาวัสดุ, การประกอบแสง, การรับรองการส่งและการตรวจสอบการจัดส่งสุดท้าย
2.1 การตรวจสอบวัสดุเข้า
ส่วนประกอบทางออนไลน์และอิเล็กทรอนิกส์ที่สําคัญทั้งหมดจะถูกตรวจสอบก่อนเข้าสู่สายการผลิต
เป้าหมายการตรวจสอบประกอบด้วย:
* สายไฟเบอร์ออปติก และส่วนประกอบของพลาช
* เครื่องเชื่อมต่อและเครื่องปรับไฟเบอร์
* ชิปส่งแสง
* โมดูลพลังงานประเภทอุตสาหกรรม
* อุปกรณ์ป้องกันแรงกระแทกและฟ้าผ่า
* ชุด PCB และอินเตอร์เฟสการสื่อสาร
* ห้องโลหะและส่วนประกอบความร้อน
การตรวจสอบที่เข้ามารับประกันความสอดคล้องของส่วนประกอบ ความมั่นคงของการส่งและความน่าเชื่อถือในระยะยาว ภายใต้สภาพการทํางานในอุตสาหกรรม
2.2 การประกอบการผลิตและการควบคุมการเชื่อม optik
ระหว่างการผลิต, ขั้นตอนการประกอบที่เข้มงวดถูกนําไปใช้เพื่อรักษาการส่งสัญญาณทางออนไลน์ที่มั่นคงและความสมบูรณ์แบบทางกล
จุดควบคุมหลัก ได้แก่
* การตรวจสอบการสอดคล้องเส้นทางแสง
* การตรวจสอบความแม่นยําของสายเชื่อมไฟเบอร์
* ความสม่ําเสมอการใส่เครื่องเชื่อม
* การตรวจสอบการเชื่อม PCB
* การตรวจสอบการป้องกันและการติดดิน
* การยืนยันโครงสร้างการระบายความร้อน
พนักงานผลิตและระบบตรวจสอบอัตโนมัติร่วมกันตรวจสอบคุณภาพการประกอบ เพื่อลดการสูญเสียสัญญาณและปรับปรุงความมั่นคงของการส่งสัญญาณ
2.3 การตรวจสอบผลการทํางานและการขับขี่
แต่ละหน่วยได้รับการทดสอบการส่งและสื่อสารที่ครบถ้วน ก่อนการส่ง
ขั้นตอนการทดสอบประกอบด้วย:
* การตรวจสอบอัตราการส่งแสง
* การทดสอบฟังก์ชันการส่งต่อ
* การทดสอบความมั่นคงในการส่งต่อพัสดุ
* การรับรองการอ่อนแสง
* การตรวจสอบความสมบูรณ์แบบของลิงค์
* การทดสอบความต่อเนื่องในการสื่อสารไฟเบอร์
* การตรวจสอบเส้นทางการส่งที่เหลือใช้
* การตรวจสอบการสื่อสาร Ethernet และโปรโตคอลอุตสาหกรรม
ผลิตภัณฑ์จะถูกทดสอบภายใต้ภาระเครือข่ายจําลอง เพื่อให้การประกอบการสื่อสารทางออนไลน์ระยะไกลที่มั่นคง
2.4 การทดสอบการป้องกันและความน่าเชื่อถือ
อุปกรณ์ส่งแสงอุตสาหกรรมต้องทํางานอย่างน่าเชื่อถือ ภายใต้สภาพที่กระจายเสียงไฟฟ้าและที่ต้องการสิ่งแวดล้อม
เพื่อให้มั่นใจในสนาม ผลิตภัณฑ์ต้องผ่าน:
* การทดสอบการป้องกันแรงกระแทก
* การทดสอบความต้านทาน ESD
* การตรวจสอบความต้านทานต่อการรบกวนไฟฟ้าแม่เหล็ก
* การทดสอบความอดทนต่ออัตราการเปลี่ยนแปลงของพลังงาน
* การทดสอบความเครียดในการทํางานต่อเนื่อง
* การทดสอบจักรยานความร้อนและการทํางานในอุณหภูมิสูง/ต่ํา
ขั้นตอนเหล่านี้ช่วยรับรองความมั่นคงของการสื่อสาร ระหว่างกรณีการใช้งานอุตสาหกรรมในโลกจริง
2.5 การเจริญเติบโตและการตรวจสอบสุดท้าย
ก่อนการจัดส่ง อุปกรณ์ทั้งหมดจะถูกทดสอบการเก่าและการลดลง
กระบวนการนี้รวมถึง:
* การทดสอบการทํางานอย่างต่อเนื่องนาน
* ติดตามความมั่นคงในช่วงความเครียดทางความร้อน
* การทดสอบรีเกรสเซียนฟังก์ชันเต็ม
* การตรวจสอบความสอดคล้องของสัญญาณแสง
* การตรวจสอบพอร์ตและอินเตอร์เฟซ
* การตรวจสอบการติดป้ายและหมายเลขลําดับ
ผลิตภัณฑ์ที่ผ่านทุกระยะการรับรองได้สําเร็จเท่านั้นที่ได้รับการอนุมัติในการจัดส่ง
3รายการการทดสอบความน่าเชื่อถือและผลประกอบการ
เพื่อให้มั่นคงในการใช้งานในสภาพแวดล้อมการสื่อสารไฟเบอร์อุตสาหกรรม ผลิตภัณฑ์ถูกทดสอบผ่านปารามิเตอร์ทางออนไลน์และสิ่งแวดล้อมหลายอย่าง
ข้อตรวจสอบหลักๆ ได้แก่
* การสูญเสียการใส่แสง
* ความอดทนในการกระจาย
* ความสามารถในการถ่ายทอดระยะไกล
* ผลงานการส่งสัญญาณออนไลน์
* ความสามารถในการต่อต้าน ESD
* ผลการป้องกันฟ้าคะนองและแรงกระแทก
* ความมั่นคงในการสื่อสาร ภายใต้การรบกวนทางแม่เหล็กไฟฟ้า
* สามารถปรับปรุงอุณหภูมิได้อย่างกว้างขวาง (-40 °C ถึง 75 °C)
การทดสอบเหล่านี้ช่วยตรวจสอบทั้งคุณภาพการส่งสัญญาณทางออนไลน์และความทนทานของฮาร์ดแวร์ในระยะยาว
4อุปกรณ์ทดสอบมืออาชีพ
อุปกรณ์การทดสอบออฟติกและสิ่งแวดล้อมที่ทันสมัยถูกนําไปใช้ในกระบวนการ QC ทั้งหมดเพื่อให้แน่ใจว่าการตรวจสอบที่แม่นยําและการวัดผลงานที่ซ้ําได้
อุปกรณ์การทดสอบหลัก ๆ ได้แก่
* ออปติกส์ ทิม-โดเมน รีฟเลคโตเมตร (OTDR)
* เครื่องทดสอบการสูญเสียไฟเบอร์ออปติก
* เครื่องวัดพลังงานทางแสง
* เครื่องจําลอง ESD
* ระบบการทดสอบการป้องกันแรงกระแทกและฟ้าคะนอง
* ห้องอุณหภูมิแวดล้อม
* เครื่องวิเคราะห์สื่อสารอุตสาหกรรม
* รีฟเกรดอายุนาน
อุปกรณ์เหล่านี้ทําให้การจําลองที่แม่นยําของสภาพแวดล้อมการใช้งานในโลกจริง และช่วยให้การประกอบการสื่อสารทางออนไลน์ที่มั่นคงในอุตสาหกรรม
5. ระบบจัดการความติดตามและคุณภาพ
ระบบการติดตามที่สมบูรณ์แบบถูกนํามาใช้สําหรับสินค้าส่งไฟฟ้าอุตสาหกรรมทั้งหมด
อุปกรณ์แต่ละตัวเกี่ยวข้องกับ:
* ข้อมูลชุดการผลิต
*บันทึกการทดสอบเส้นทางแสง
* ข้อมูลการทดสอบความแก่และความน่าเชื่อถือ
*บันทึกการจัดหาองค์ประกอบ
*เอกสารคุณภาพของผู้จําหน่าย
* แฟร์มแวร์และประวัติการตั้งค่า
* รายงานการตรวจสุดท้าย
ระบบบริหารคุณภาพนี้ทําให้สามารถติดตามปัญหาได้อย่างมีประสิทธิภาพ การสนับสนุนวงจรชีวิตระยะยาว และการปรับปรุงการผลิตอย่างต่อเนื่อง
กรอบการติดตามได้มีความสําคัญเป็นพิเศษสําหรับโครงการอุตสาหกรรมและโครงการพื้นฐาน ที่ความต่อเนื่องในการดําเนินงานและความชัดเจนในการบํารุงรักษาเป็นสิ่งสําคัญ
6. การปรับปรุงและปรับปรุงความน่าเชื่อถืออย่างต่อเนื่อง
การปรับปรุงคุณภาพถูกขับเคลื่อนอย่างต่อเนื่องผ่านการวิเคราะห์การผลิต, ความเห็นกลับคืนสนาม, และการรวบรวมข้อมูลการใช้งานระยะยาว
กิจกรรมการปรับปรุงต่อเนื่องประกอบด้วย:
* การวิเคราะห์ความมั่นคงของการส่งแสง
* การจําลองความผิดพลาดในสถานที่และการผลิต
* การเสริมโครงสร้างป้องกันการแทรกแซง
* การปรับปรุงการป้องกันการกระจายไฟและฟ้าคะนอง
* การปรับปรุงการจัดการความร้อน
* การประเมินผลการดําเนินงานคุณภาพของผู้จําหน่าย
* การปรับปรุงกระบวนการผลิต
โดยการปรับปรุงการออกแบบสินค้า มาตรฐานการทดสอบ และความสอดคล้องในการผลิตอย่างต่อเนื่อง ความน่าเชื่อถือและความมั่นคงของระบบส่งไฟฟ้าออฟติกอุตสาหกรรมสามารถเพิ่มมากขึ้น
The ultimate objective is to provide highly reliable optical communication equipment capable of maintaining stable long-distance transmission performance in complex industrial and outdoor environments while minimizing communication interruption and field failure rates.
