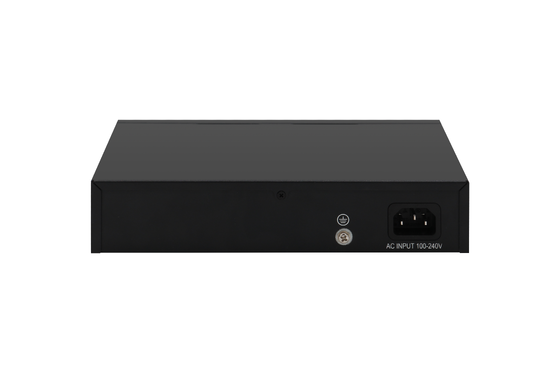

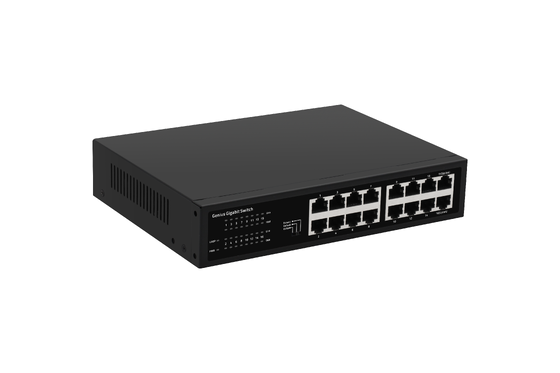

Olycom สวิตช์ Ethernet Gigabit VLAN 16 พอร์ต
ข้อมูลทางเทคนิค
|
ชื่อผลิตภัณฑ์ |
สวิตช์ Ethernet 16 พอร์ต 10/100/1000Mbps |
|
พอร์ต |
16x10/100/1000M UTP RJ45 (รองรับ MDI/MDIX, ตรวจจับอัตโนมัติ) |
|
ความจุสวิตช์ |
32Gbps |
|
ปริมาณงาน |
23.8Mpps |
|
บัฟเฟอร์แพ็กเก็ต |
4M |
|
MAC Address |
8K |
|
Jumbo Frame |
4Kbytes |
|
โหมดการถ่ายโอน |
จัดเก็บและส่งต่อ |
|
MTBF |
100000 ชั่วโมง |
|
โปรโตคอลเครือข่าย |
IEEE802.3(10Base-T) IEEE802.3u(100Base-TX) IEEE802.3ab(1000Base-TX) IEEE802.3x(การควบคุมการไหล) |
|
มาตรฐานอุตสาหกรรม |
EMI: FCC Part 15 CISPR(EN55032) class A EMS: EN61000-4-2(ESD) EN61000-4-5(Surge) |
|
สื่อเครือข่าย |
10Base-T: Cat3, 4, 5 หรือสูงกว่า UTP (≤100m) 100Base-TX: Cat5 หรือสูงกว่า UTP (≤100m) 1000Base-TX: Cat5 หรือสูงกว่า UTP (≤100m) |
|
การรับรอง |
CE/FCC/RoHS |
|
สภาพแวดล้อมการทำงาน |
อุณหภูมิในการทำงาน: -10℃~50℃ อุณหภูมิในการจัดเก็บ: -40℃~70℃ ความชื้นในการทำงาน: 10%~90%, ไม่ควบแน่น อุณหภูมิในการจัดเก็บ: 5%~95%, ไม่ควบแน่น |
|
แรงดันไฟฟ้าขาเข้า |
AC100-240V, อินพุตไฟเดี่ยว ตัวแปลง AC-DC ภายใน: 12V1A |
|
การใช้พลังงาน |
<12W |
|
ไฟแสดงสถานะ LED |
PWR (ไฟแสดงสถานะเพาเวอร์)/LOOP (สัญญาณเตือนลูป)/Link (ลิงก์เครือข่าย)/1000M |
|
สวิตช์ DIP |
VLAN: การแยกพอร์ต, พอร์ต 1-14 แยกจากกัน, สื่อสารทั้งหมดกับพอร์ตอัปลิงก์ 15/16 เริ่มต้น: โหมดเริ่มต้น, รองรับการแจ้งเตือนลูป ขยาย: โหมดตรวจสอบ, พอร์ต 1-4 รองรับการลดความเร็ว 100M การเจรจาต่อรอง, รองรับ 250 เมตรในโหมด 10M/s, พอร์ต 15/16 เป็นพอร์ตอัปลิงก์ |
แอปพลิเคชัน
สวิตช์นี้ใช้กันอย่างแพร่หลายในสถานการณ์เครือข่ายต่างๆ รวมถึง:
ขนาด
ข้อมูลกล่องจัดส่ง (ข้อมูลด้านล่างมีความถูกต้องโดยประมาณ)
ขนาดผลิตภัณฑ์: 220*161*44.5 มม.
ขนาดกล่องด้านใน: 315*215*85 มม.
น้ำหนักผลิตภัณฑ์: 0.9 กก.
น้ำหนักบรรจุภัณฑ์: 1.42 กก.
ขนาดกล่องหลัก: 445*455*335 มม.
จำนวนบรรจุภัณฑ์: 10 ชิ้น
น้ำหนักบรรจุภัณฑ์: 15.2 กก.
หมายเหตุ
อุปกรณ์เสริม (สายเคเบิลเครือข่าย ฯลฯ) ไม่รวมอยู่ในกล่องบรรจุภัณฑ์
สายไฟรวมอยู่ในทั้งกล่องบรรจุภัณฑ์และราคาต่อหน่วย
การควบคุมคุณภาพ
สำหรับผลิตภัณฑ์เครือข่ายและการสื่อสารด้วยแสง ความน่าเชื่อถือขึ้นอยู่กับระบบที่มีโครงสร้างดี แทนที่จะเป็นขั้นตอนการทดสอบที่แยกจากกัน
ที่ OLYCOM การควบคุมคุณภาพจะถูกนำไปใช้ตลอดวงจรชีวิตผลิตภัณฑ์ ตั้งแต่การจัดหาชิ้นส่วนไปจนถึงการส่งมอบขั้นสุดท้าย เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอในสภาพแวดล้อมการใช้งานจริง
วัสดุทั้งหมดได้รับการตรวจสอบก่อนการผลิต รวมถึงโมดูลออปติคัล ส่วนประกอบอิเล็กทรอนิกส์ และโครงสร้างทางกล ในระหว่างการผลิต ระบบการตรวจสอบอัตโนมัติจะถูกนำมาใช้เพื่อรักษาความแม่นยำในการประกอบและลดความแปรปรวน
ผลิตภัณฑ์แต่ละชิ้นจะผ่านการตรวจสอบการทำงาน ครอบคลุมประสิทธิภาพการส่งข้อมูล การทำงานของฟีเจอร์ และการจ่ายไฟตามความเหมาะสม สำหรับระบบออปติคัล พารามิเตอร์ต่างๆ เช่น ความแม่นยำของความยาวคลื่น คุณภาพสัญญาณ และความเสถียรในการส่งจะได้รับการประเมินอย่างรอบคอบ
เพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาว อุปกรณ์จะได้รับการทดสอบภายใต้สภาวะที่รุนแรง รวมถึงการเปลี่ยนแปลงอุณหภูมิ การสัมผัสความชื้น และความเค้นทางกล นอกจากนี้ การทดสอบการทำงานเป็นเวลานานจะดำเนินการเพื่อระบุความล้มเหลวก่อนกำหนดที่อาจเกิดขึ้น
ทุกหน่วยจะได้รับการตรวจสอบขั้นสุดท้ายก่อนจัดส่ง โดยมีการติดตามย้อนกลับอย่างสมบูรณ์ซึ่งได้รับการสนับสนุนจากบันทึกการทดสอบและข้อมูลการปฏิบัติตามข้อกำหนด
ด้วยการผสมผสานกระบวนการที่เป็นมาตรฐานเข้ากับการปรับปรุงอย่างต่อเนื่อง OLYCOM จึงมั่นใจได้ถึงโซลูชันเครือข่ายที่เสถียร ทนทาน และพร้อมใช้งานในสนาม
