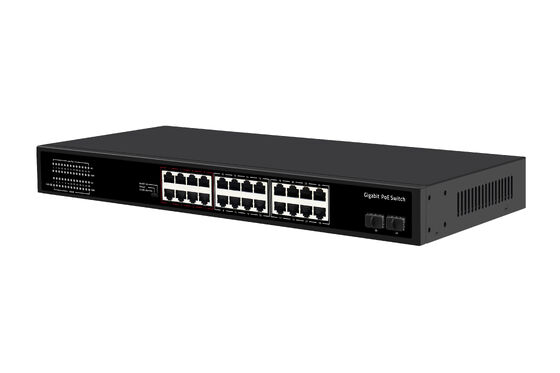

Olycom 24 Port CCTV PoE ไฟเบอร์เครือข่ายสวิทช์
|
อินเตอร์เฟซ I/O |
|
|
พลัง |
AC100-240V 50/60Hz |
|
อีเทอร์เน็ต |
24*พอร์ต PoE กิกะบิต 2*ท่าทาง Uplink 2*พอร์ต Gigabit SFP |
|
การแก้ไขชิปเซ็ต |
EN8850DH,RTL8238B |
|
ผลงาน |
|
|
ความกว้างแบนด์วิธ |
56Gbps |
|
อัตราการส่งต่อ |
41.644Mpps |
|
แมมรี่แคช |
3Mbit |
|
ที่อยู่ MAC |
8K |
|
กรอบจัมโบ |
9.6KBytes |
|
รูปแบบการโอน |
เก็บและส่งต่อ |
|
MTBF |
100000 ชั่วโมง |
|
มาตรฐาน |
|
|
โปรโตคอลเครือข่าย |
IEEE802.3 (10Base-T) IEEE802.3u (100Base-TX) IEEE802.3ab (1000Base-TX) IEEE802.3x (การควบคุมการไหล) |
|
โปรต็อกอล PoE
|
IEEE802.3af ((15.4W) IEEE802.3at ((30W) |
|
ระบบเครือข่าย
|
10Base-T: Cat3, 4, 5 หรือมากกว่า UTP ((≤ 100m) 100Base-TX: Cat5 หรือมากกว่า UTP ((≤ 100m) 1000Base-TX: Cat5 หรือมากกว่า UTP ((≤ 100m) |
|
ใบรับรอง |
|
|
ใบรับรองความปลอดภัย |
CE, FCC, RoHS |
|
มาตรฐานสิ่งแวดล้อม |
|
|
สถานที่ทํางาน |
อุณหภูมิการทํางาน: -10 ~ 50 °C อุณหภูมิการเก็บรักษา: -40 ~ 70 °C ความชื้นในการทํางาน: 10% ~ 90%, ไม่ปรับความชื้น อุณหภูมิการเก็บรักษา: 5% ~ 95% ไม่หมัก |
|
ตัวชี้วัดฟังก์ชัน |
|
|
ตัวชี้ |
PWR ((พลังงาน),1-28 แสงเขียว ((Link&Data),1-24 ((แสงเหลือง),POE LED Key |
|
PWR |
เปิด: เปิด ปิด: ปิด |
|
1-28 แสงเขียว (Link&Data) |
เปิด: ลิงค์ปกติ ปิด: ลิงค์ถูกปิด แฟลช: การส่งข้อมูล |
|
PoE Max POE ไฟพลังงาน |
ปิด: แสดงว่าการใช้พลังงาน PoE ต่ํากว่า 90% ระบบไฟฟ้าไฟฟ้า PoE ON: แสดงว่าพลังงาน PoE ใช้ได้ 95% |
|
โหมด DIP ไฟสวิทช์ |
ต่อไป:ขยายต่อ ปิด:ขยายออก |
|
1-24 (แสงเหลือง)
|
เปิด: พลังงาน POE เป็นปกติ ปิด: POE ไม่ทํางาน |
|
PoE Led Key (กุญแจ LED) |
การเลือกแสงสีสองสี: ปกติเป็นสีเขียว (ข้อมูลเชื่อมโยง), เปลี่ยนแสงสีเหลือง (PoE) |
|
ขยายสวิตช์ DIP |
OFF:โหมดทั่วไป, ทุกอินเตอร์เฟซสามารถสื่อสารกัน, ระยะทางการส่งสัญญาณน้อยกว่า 100 เมตร อัตราการส่งสัญญาณ 10/100/1000M ปรับตัว; โหมด AI ท่าเรือถูกปิด ON: รูปแบบขยายลิงค์ พลังการเชื่อมต่อ 17-24 ท่า 10M, ลิงค์ 250M (เปิด POE watchdog), Port AI mode เปิด |
|
โครงสร้างทางกายภาพ |
|
|
ขนาดโครงสร้าง |
ขนาดสินค้า: 440*280*44 มิลลิเมตร ขนาดของบรรจุ: 500*365*85 มิลลิเมตร สินค้า N.W: 3.565KG ผลิตภัณฑ์ G.W: 4.264KG |
|
ข้อมูลการบรรจุ |
ขนาดกล่อง: 520*445*385 มิลลิเมตร จํานวนบรรจุ: 5 ชิ้น น้ําหนักบรรจุ: 22.3 กิโลกรัม |
|
โลตติจ์พลังงาน |

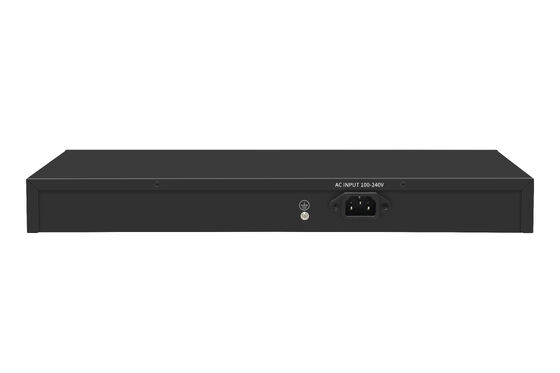

ความดันการเข้า: AC 100-240 V 50-60Hz พลังงานประปา: 52V / 7.69A |
|
พลังงาน
|
ประสิทธิภาพของบอร์ดที่ไม่ใช่ POE: สูงสุด 15W พลังงาน POE: สูงสุด 380W |
|
รายการบรรจุ |
สวิตช์ 1 PC, สายไฟฟ้า 1 PC, คู่มือการใช้งาน 1 PC, ใบรับรอง 1 PC |
ลักษณะ
สวิตช์ PoE นี้มีพอร์ต PoE ขนาด 24 กิกะบิต พร้อมกับ 2 พอร์ตอัพลิงค์และ 2 พอร์ต SFP ขนาด Gigabit
มันให้การสนับสนุนที่แข็งแกร่งสําหรับหลายมาตรฐาน Ethernet, รับประกันการส่งข้อมูลที่เรียบร้อยและความเร็วสูง.
อุปกรณ์นี้มีลักษณะที่ฉลาด เช่น การตรวจจับพลังงานอัตโนมัติ การตั้งค่าแบบไม่มีการตั้งค่า และการสนับสนุนโหมด VLAN ที่แตกต่างกันมันยังรวมถึงการป้องกันต่อการกระแทกไฟฟ้าและการปล่อยไฟฟ้า, รับประกันความน่าเชื่อถือในสภาพแวดล้อมที่หลากหลาย
การใช้งาน
สวิตช์ PoE นี้สมบูรณ์แบบสําหรับอุตสาหกรรมที่ต้องการการแก้ไขเครือข่ายที่มีประสิทธิภาพสูง เช่น โทรคมนาคม, การศึกษา, รัฐบาล และภาคความมั่นคง
มันถูกใช้ในแอปพลิเคชั่นต่างๆ ตั้งแต่เครือข่ายเอกชนแบบเบรดแบนด์ ถึงการส่งมวลมิเดีย โดยให้ความสามารถในการส่งสัญญาณควบคุม ภาพ และข้อมูลพร้อมกัน
ความหลากหลายของอุปกรณ์ยังขยายไปยังการติดตามในเวลาจริงและการประชุมวีดีโอ, รับประกันการบูรณาการอย่างต่อเนื่องกับสภาพแวดล้อมเครือข่ายต่างๆ.
