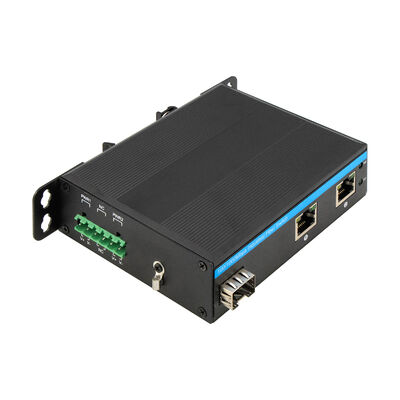

สวิตช์เครือข่ายใยแก้วนำแสงอุตสาหกรรม 10/100Mbps
ข้อมูลทางเทคนิค
|
ชื่อผลิตภัณฑ์
|
สวิตช์ใยแก้วนำแสงอุตสาหกรรม 10/100Mbps (1F+2TP)
|
|
หมายเลขรุ่น
|
IM-FS120FE
|
|
พอร์ต
|
1x100M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500-meter
2x10/100M UTP RJ45 (รองรับการตรวจจับ MDI/MDIX อัตโนมัติ)
1x6-PIN Power Terminal Block
|
|
โปรโตคอล
|
IEEE 802.3(10Base-T)
IEEE 802.3u(100Base-TX)
|
|
คุณสมบัติการสลับ
|
โหมดการส่ง: จัดเก็บและส่งต่อ
ความล่าช้าในการส่งต่อ:<10us
แบนด์วิดท์ระบบ: 0.6Gbps (ไม่ติดขัด)
อัตราการส่งต่อ: 0.4464Mmps
MAC: 4K
ขนาดบัฟเฟอร์แพ็กเก็ต: 1.75Mb
|
|
สื่อเครือข่าย
|
10BASE-T: สายคู่บิดเกลียวแบบไม่หุ้มฉนวน CAT3, CAT4, CAT5 (≤100m)
100BASE-TX: สายคู่บิดเกลียวแบบหุ้มฉนวน CAT5 หรือสูงกว่า (≤100m)
|
|
ไฟ LED
|
Power, Fiber, Network, PoE
PWR: พลังงาน
Fiber: FX1
เปิด: การส่งข้อมูลปกติ
ปิด: การส่งข้อมูลไม่ปกติ (โมดูลออปติคัลเสียหรือหลุด)
สีส้มทองแดง: ไฟแสดงสถานะ PoE
เปิด: PoE กำลังทำงาน
ปิด: PoE ไม่ทำงาน หรือเป็นอุปกรณ์ที่ไม่ใช่ PoE
สีเขียวทองแดง: ไฟแสดงความเร็ว
เปิด: ความเร็วในการส่งข้อมูล 100Mbps
กะพริบ: กำลังส่งข้อมูล
ปิด: หลุดการเชื่อมต่อ หรือความเร็วในการทำงาน 10Mbps
|
|
การใช้พลังงาน
|
โหลดเต็ม ≤5W
|
|
แหล่งจ่ายไฟ
|
อินพุต DC12V~DC52V แบบซ้ำซ้อน, โดยทั่วไป DC12V/DC24V/DC48V
การเชื่อมต่อย้อนกลับ: รองรับ
|
|
สภาพแวดล้อม
|
อุณหภูมิในการทำงาน: -40°C ~ 75°C
อุณหภูมิในการจัดเก็บ: -40°C ~ 85°C
ความชื้นในการทำงาน: 10%~90%, ไม่ควบแน่น
ความชื้นในการจัดเก็บ: 10%~95%, ไม่ควบแน่น
|
|
มาตรฐานอุตสาหกรรม
|
ESD: IEC61000-4-2, ±15KV อากาศ, ±6KV สัมผัส
EFT: IEC61000-4-4, ทั่วไป ±6KV
Surge: IEC61000-4-5, ดิฟเฟอเรนเชียล ±2KV, คอมมอน ±6KV
|
|
การรับรอง
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
ข้อมูลทางกล
|
เปลือก: เปลือกโลหะลูกฟูก, ระดับการป้องกัน IP40
ขนาด: 114*93*35 มม.
วิธีการติดตั้ง: ติดตั้งบนราง DIN/ติดผนัง
น้ำหนัก: 0.35 กก./0.45 กก. (สุทธิ/รวม)
|
|
การรับประกัน
|
3 ปี, การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน
|
มันคืออะไร
IM-FS120FE เป็นสวิตช์อีเธอร์เน็ตอุตสาหกรรมขนาดกะทัดรัดที่ไม่ได้รับการจัดการ สร้างขึ้นสำหรับการเชื่อมต่ออุปกรณ์อย่างง่ายที่ความน่าเชื่อถือมีความสำคัญมากกว่าการกำหนดค่า
ได้รับการออกแบบมาเพื่อทำหน้าที่เป็นบริดจ์ใยแก้วนำแสงไปยังทองแดงในเครือข่ายอุตสาหกรรมขนาดเล็ก ขยายการสื่อสารอีเธอร์เน็ตจากอุปกรณ์ท้องถิ่นไปยังแบ็คโบนใยแก้วนำแสงระยะไกลโดยไม่ต้องเพิ่มความซับซ้อนในการจัดการ
ไม่มีอินเทอร์เฟซซอฟต์แวร์ ไม่มีกระบวนการกำหนดค่า และไม่มีช่วงการเรียนรู้
เมื่อเปิดเครื่อง จะเริ่มส่งต่อทราฟฟิกทันที
ทำให้เหมาะสำหรับไซต์งานอุตสาหกรรมที่เครือข่ายคงที่ จำนวนอุปกรณ์น้อย และต้องการการทำงานแบบไม่ต้องดูแลในระยะยาว
สิ่งที่เชื่อมต่อ
สวิตช์นี้รวมพอร์ตใยแก้วนำแสง Fast Ethernet SFP หนึ่งพอร์ตเข้ากับพอร์ตทองแดง RJ45 10/100 Mbps สองพอร์ต
อินเทอร์เฟซใยแก้วนำแสงรองรับระยะทางใยแก้วนำแสงที่หลากหลาย ตั้งแต่ลิงก์มัลติโหมดระยะสั้นไปจนถึงการเชื่อมต่อแบบซิงเกิลโหมดระยะไกลสูงสุด 120 กม. ขึ้นอยู่กับโมดูลออปติคัล
พอร์ตทองแดงจะเจรจาความเร็ว โหมดดูเพล็กซ์ และ MDI/MDIX โดยอัตโนมัติ ทำให้สามารถเชื่อมต่อโดยตรงกับอุปกรณ์อุตสาหกรรมรุ่นเก่าโดยไม่ต้องใช้สายเคเบิลพิเศษ
การจัดวางนี้ช่วยให้สามารถผสานรวมระหว่างอุปกรณ์อีเธอร์เน็ตระดับภาคสนามและเครือข่ายใยแก้วนำแสงแบบรวมศูนย์ได้อย่างราบรื่น
วิธีการจัดการทราฟฟิก
IM-FS120FE ใช้กลไกการสลับแบบจัดเก็บและส่งต่อ เพื่อให้แน่ใจว่าแพ็กเก็ตที่เสียหายหรือไม่ถูกต้องจะถูกกรองก่อนส่งต่อ
การควบคุมการไหลจะถูกนำไปใช้โดยอัตโนมัติ:
IEEE 802.3x ในโหมด full-duplex
Back pressure ในโหมด half-duplex
สิ่งนี้จะป้องกันการสูญเสียแพ็กเก็ตและรักษาการสื่อสารที่เสถียรระหว่างช่วงทราฟฟิก แม้ว่าอุปกรณ์ที่เชื่อมต่อจะทำงานด้วยความเร็วที่แตกต่างกัน
สวิตช์นี้เป็นไปตามมาตรฐาน Fast Ethernet อย่างสมบูรณ์ ทำให้มั่นใจได้ถึงความเข้ากันได้กับตัวควบคุมและเซ็นเซอร์อุตสาหกรรมที่มีอยู่
วิธีการเอาชีวิตรอดในสภาพอุตสาหกรรม
อุปกรณ์นี้สร้างขึ้นเพื่อการทำงานอย่างต่อเนื่องในสภาพแวดล้อมที่รุนแรง
โครงสร้างโลหะที่ทนทานให้การป้องกัน IP40 ต่อฝุ่นและการกระแทกทางกล
ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิที่กว้างตั้งแต่ -40°C ถึง +75°C พร้อมความทนทานที่เพิ่มขึ้นระหว่างการจัดเก็บ
มีการป้องกันทางไฟฟ้าในอินเทอร์เฟซอีเธอร์เน็ต รวมถึงความต้านทานไฟกระชากระดับสูงและความทนทานต่อการคายประจุไฟฟ้าสถิตและการรบกวนทางแม่เหล็กไฟฟ้า
สิ่งนี้ช่วยให้การทำงานที่เสถียรใกล้กับเครื่องจักรหนัก อุปกรณ์ไฟฟ้า และการติดตั้งภายนอกอาคาร
ปรัชญาการใช้พลังงานและการติดตั้ง
สวิตช์นี้รับอินพุตแรงดันไฟฟ้า DC ที่หลากหลาย (12–52 V) ทำให้เข้ากันได้กับระบบไฟฟ้าอุตสาหกรรมที่หลากหลาย
การป้องกันขั้วย้อนกลับช่วยลดความเสี่ยงของข้อผิดพลาดในการเดินสายระหว่างการติดตั้ง
การใช้พลังงานต่ำทำให้เอาต์พุตความร้อนน้อยที่สุด รองรับการทำงานแบบไม่มีพัดลมและอายุการใช้งานส่วนประกอบที่ยาวนาน
ฟอร์มแฟกเตอร์ขนาดกะทัดรัดและการออกแบบการติดตั้งบนราง DIN ช่วยให้ติดตั้งได้ง่ายภายในตู้ควบคุม ตู้ข้างถนน และแผงอุตสาหกรรม
สิ่งที่ไม่ได้ทำ (โดยเจตนา)
IM-FS120FE ไม่ได้ให้:
อินเทอร์เฟซการจัดการเครือข่าย
ตัวเลือกการกำหนดค่า
การปรับแต่งเฟิร์มแวร์หรือการควบคุมนโยบาย
ข้อจำกัดเหล่านี้เป็นสิ่งที่ตั้งใจไว้
ด้วยการกำจัดความซับซ้อนของซอฟต์แวร์ สวิตช์นี้จึงมีความสามารถในการคาดการณ์ที่สูงขึ้น ความต้องการการบำรุงรักษาที่ลดลง และความเสถียรในระยะยาวที่มากขึ้น
ออกแบบมาเพื่อทำงานอย่างต่อเนื่อง ไม่ใช่เพื่อปรับเปลี่ยน
เหมาะที่สุดสำหรับ
เครือข่ายอุปกรณ์อุตสาหกรรมขนาดเล็ก
ใช้เพื่อเชื่อมต่อ PLC, เซ็นเซอร์, คอนโทรลเลอร์ และอุปกรณ์อุตสาหกรรมพื้นฐานเข้ากับแบ็คโบนใยแก้วนำแสงในโรงงานสายการผลิต และไซต์งานอุตสาหกรรมขนาดกะทัดรัด
ระบบขนส่งและการจราจร
ติดตั้งในตู้ข้างถนน จุดสื่อสารข้างรางรถไฟ และระบบควบคุมการจราจรที่ระยะทางใยแก้วนำแสงและความทนทานต่อสภาพแวดล้อมมีความสำคัญ
การตรวจสอบพลังงานและสาธารณูปโภค
ติดตั้งในสถานีไฟฟ้าย่อย โรงบำบัดน้ำ และสถานีตรวจสอบระยะไกล เพื่อเชื่อมต่ออุปกรณ์ภาคสนามเข้ากับห้องควบคุมส่วนกลางผ่านใยแก้วนำแสง
สภาพแวดล้อมอุตสาหกรรมที่รุนแรง
เหมาะสำหรับไซต์งานเหมืองแร่ ปิโตรเคมี และโลหะวิทยา ที่มีฝุ่น อุณหภูมิสุดขั้ว และการรบกวนทางไฟฟ้าเป็นเรื่องปกติ
การขยายใยแก้วนำแสงสำหรับอีเธอร์เน็ตแบบเดิม
ขยายระยะการเข้าถึงของอุปกรณ์อุตสาหกรรมที่ใช้ทองแดงเกินข้อจำกัด 100 เมตร โดยแปลงสัญญาณอีเธอร์เน็ตเป็นลิงก์ใยแก้วนำแสงระยะไกล
เหตุผลที่มีรุ่นนี้
IM-FS120FE ไม่ได้ออกแบบมาเพื่อจัดการเครือข่าย
ออกแบบมาเพื่อให้เชื่อมต่อกัน
สำหรับสภาพแวดล้อมอุตสาหกรรมที่ความเรียบง่าย ความทนทาน และอายุการใช้งานที่ยาวนานเป็นสิ่งสำคัญที่สุด
สวิตช์นี้จึงเข้ากันได้ดีกับโครงสร้างพื้นฐาน
ขนาด
