10/100Mbps DIN35 เครื่องเปลี่ยนขอบอุตสาหกรรมที่ไม่จัดการ
ข้อมูลทางเทคนิคของเครื่องเปลี่ยนเครือข่ายที่รวดเร็ว
|
ชื่อสินค้า
|
6 ท่าทาง 10/100Mbps สวิตช์เครือข่ายไฟเบอร์ ((2F+4TP)
|
|
รุ่นหมายเลข
|
IM-FS240FE
|
|
ท่าเรือ
|
2x100M สายใย SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 เมตร
4x10/100M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ)
1x6-PIN พลังงานบล็อกปลายทาง
|
|
หลักเกณฑ์
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
การเปลี่ยนลักษณะ
|
รูปแบบการส่ง: การเก็บและการส่งต่อ
ความช้าในการส่ง: <10us
ความกว้างของระบบ: 1.2Gbps (ไม่ติดจราจร)
อัตราการส่งต่อ: 0.8928Mmps
แมค: 4K
ขนาดของพัคเก็ต: 1.75Mb
|
|
สื่อเครือข่าย
|
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m)
100BASE-TX: CAT5 หรือสูงกว่า คู่บิดกัน ((≤ 100m)
|
|
ไฟ LED
|
พลังงาน ไฟเบอร์ เครือข่าย PoE
PWR: พลังงาน
สายใย: FX1, FX2
เปิด: การส่งสัญญาณปกติ
ปิด: การส่งสัญญาณไม่ปกติ ((โมดูลแสงที่ผิดปกติหรือตัดต่อ)
สีส้มทองแดง: ตัวชี้วัด PoE
PoE กําลังทํางาน
ปิด: PoE ไม่ทํางานหรือนี่คือ Non-PoE device
สีเขียวทองแดง: ตัวชี้วัดความเร็ว
เปิด: ความเร็วการส่งสัญญาณคือ 100Mbps
ส่องแสง: กําลังส่ง
ปิด: ติดต่อไม่ได้ หรือความเร็วในการทํางานคือ 10Mbps
|
|
การบริโภคพลังงาน
|
ความจุเต็ม≤5W
|
|
พลังงาน
|
การเข้า DC12V ~ DC52V ที่ไม่จําเป็น โดยทั่วไป DC12V / DC24V / DC48V
การเชื่อมต่อกลับ: การสนับสนุน
|
|
สิ่งแวดล้อม
|
อุณหภูมิการทํางาน: -40°C ∼75°C
อุณหภูมิการเก็บรักษา: -40°C 85°C
ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก
ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก
|
|
มาตรฐานอุตสาหกรรม
|
ESD: IEC61000-4-2, ± 15KV การติดต่ออากาศ, ± 6KV
EFT: IEC61000-4-4 สาธารณะ ± 6KV
ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV
|
|
การรับรอง
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
ขนาดความหนาของเครื่องจักร
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014
|
|
ข้อมูลทางกล
|
เปลือก: เปลือกโลหะกระบวน, ระดับ IP40
ขนาด: 114*93*35 มิลลิเมตร

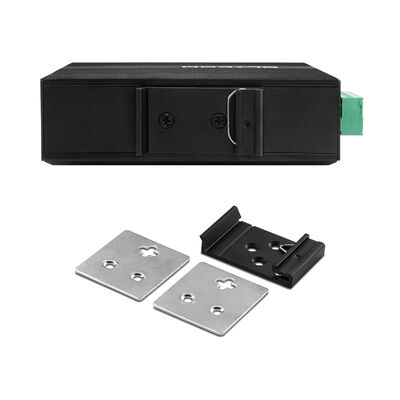

วิธีการติดตั้ง: ดิน-รีล / การติดตั้งผนัง
น้ําหนัก: 0.35 กิโลกรัม/0.45 กิโลกรัม ((Net/Gross)
|
|
การรับประกัน
|
3 ปี การสนับสนุนทางเทคนิคตลอดชีวิต
|
สร้างเพื่อการรวมขอบในเครือข่ายอุตสาหกรรม
IM-FS240FE ตั้งตําแหน่งเป็นสวิตช์การรวมขอบที่ติดต่อกับเส้นใยสําหรับสภาพแวดล้อมอุตสาหกรรมที่อุปกรณ์สนามหลายหน่วยต้องเข้าสู่กระดูกสันหลังเส้นใยอย่างน่าเชื่อถือไม่เหมือนกับเครื่องแปลงสื่อพื้นฐานหรือสวิตช์จํานวนพอร์ตขนาดเล็ก, มันให้ทั้งความ redundancy ระดับเชื่อมต่อในด้านไฟเบอร์และพอร์ตการเข้าถึงทองแดงที่เพียงพอสําหรับอุปกรณ์ clustered ในระดับสนาม
ทําให้มันเหมาะสําหรับตู้ควบคุม กล่องติดถนน และห้องอุปกรณ์ ที่หลายอุปกรณ์ที่ใช้ Ethernet ต้องเชื่อมต่อกันในท้องถิ่นขณะที่การเชื่อมต่อทางบนต้องมีความทนทานต่อระยะทางไกล.
การใช้งานที่เหลือโดยไม่ใช้ความซับซ้อนของเครือข่าย
ด้วยพอร์ตไฟเบอร์ SFP สองสาย IM-FS240FE ทําให้สามารถใช้กลยุทธ์ redundancy ง่ายๆ เช่น การเชื่อมต่อแบบสองสาย, เส้นทางไฟเบอร์แบ่งแยก,หรือเส้นทางสายไฟเบอร์สํารอง โดยไม่พึ่งพากับโปรโตคอลการผ่อนผันที่ใช้โปรแกรมในกรณีที่ไฟเบอร์สับสน การจราจรสามารถถูกเปลี่ยนเส้นทางทางทางกายภาพในระดับเครือข่าย เพื่อรักษาความต่อเนื่องในการสื่อสารสําหรับระบบที่สําคัญ
แนวทางการเพิ่มเติมที่ใช้ด้วยฮาร์ดแวร์นี้ เหมาะสําหรับสภาพแวดล้อมที่สวิตช์ที่จัดการไม่ได้เป็นไปตามความเป็นจริง ไม่จําเป็นหรือไม่ต้องการ เนื่องจากข้อจํากัดในการบํารุงรักษา หรือความต้องการในการทํางานง่าย.
ความสามารถในการทํางานที่คงที่สําหรับการจราจรหลายอุปกรณ์
ในเครือข่ายอุตสาหกรรม รูปแบบการจราจรมักจะระเบิดแทนที่ต่อเนื่องIM-FS240FE ได้ถูกออกแบบมาเพื่อจัดการกับสถานการณ์ดังกล่าวอย่างดีงาม, โดยใช้การจัดเก็บและส่งต่อ, กลไกควบคุมการไหล และการระมัดระวังที่กว้างขวางเพื่อป้องกันการสูญเสียแพ็คเก็ตและพฤติกรรมที่ไม่มั่นคง
ผลลัพธ์คือ PLC, เซนเซอร์ หรืออุปกรณ์ติดตามหลายอันสามารถทํางานพร้อมกันโดยไม่ทําให้ความมั่นคงของเครือข่ายเสื่อมลง แม้กระทั่งในสภาพภาระสูงสุด
ออกแบบให้ใช้งานได้นาน โดยไม่มีผู้ดูแล
เมื่อติดตั้งแล้ว IM-FS240FE มีมติที่จะทํางานอย่างต่อเนื่องและไม่ติดตามหรือซอฟต์แวร์ที่เสียหายรวมไปถึงอุตสาหกรรมเกรดห้อง, การป้องกันการกระตุ้น, และความอดทนอุณหภูมิที่กว้าง, อุปกรณ์นี้เหมาะสมสําหรับการติดตั้งที่การเข้าถึงไม่บ่อยและเวลาหยุดใช้งานไม่น่ายอมรับ
ปรัชญาการออกแบบนี้ลดต้นทุนการครอบครองโดยสิ้นเชิงตลอดวงจรชีวิตของสินค้า
เส้นทางการปรับปรุงเชิงปฏิบัติการสําหรับเครือข่ายอุตสาหกรรมเก่า
สําหรับสถานที่อุตสาหกรรมหลายแห่ง การเปลี่ยนอุปกรณ์ Ethernet ทั้งหมดในครั้งเดียวไม่เป็นไปได้และไม่มีประหยัดการอนุญาตให้อุปกรณ์ที่มีฐานทองแดง 10/100Mbps ที่มีอยู่ยังคงใช้งานในขณะที่ขยายการเชื่อมต่อผ่านไฟเบอร์ระยะไกล.
โดยทําหน้าที่เป็นหน่วยรวมและขยายสายไฟเบอร์ที่คอมแพคต์ มันสนับสนุนการปรับปรุงเครือข่ายช้า ๆ โดยไม่ขัดแย้งกระบวนการอุตสาหกรรมที่กําหนดไว้
บทบาททั่วไป
ในโครงการในโลกจริง IM-FS240FE มักจะใช้ในรูปแบบ:
เครื่องสลับการรวมสนามภายในตู้อุตสาหกรรม
หน่วยขยายไฟเบอร์สําหรับอุปกรณ์อีเทอร์เน็ตหลายหน่วย
สวิตช์อัพลิงค์ที่เหลือใช้สําหรับเซบเน็ตอุตสาหกรรมขนาดเล็กและกลาง
เครื่องปรับเปลี่ยนการเข้าถึงที่ใช้งานน้อยในสถานที่ที่รุนแรงหรือห่างไกล
การปรับปรุงพอร์ตที่สมดุลและความน่าเชื่อถือในอุตสาหกรรมทําให้มันเป็นก้อนก่อสร้างที่หลากหลายสําหรับสถาปัตยกรรม Ethernet อุตสาหกรรมที่ปรับขนาด
อุปกรณ์เสริม
|
โมดูลออปติกอุตสาหกรรม
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
พลังงานไฟฟ้า DIN อุตสาหกรรม
|
|
IM-DAC220/DC12V1.67A
|
AC220V ถึง DC12V1.67A, -30°C/70°C
|
|
ขนาดความหนา
|
AC220V ถึง DC24V1A, -30°C~70°C
|
