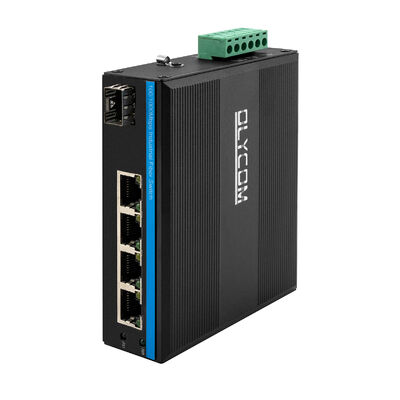

5 Port Hardened Fast Ethernet ไฟเบอร์สวิตช์
รายละเอียด
|
ชื่อสินค้า |
10/100Mbps อุตสาหกรรมไฟเบอร์สวิตช์ ((1F + 4TP) |
|
รุ่นหมายเลข |
IM-FS140FE |
|
ท่าเรือ |
1x100M สายใย SFP SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 4x10/100M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) 1x6-PIN พลังงานบล็อกปลายทาง |
|
หลักเกณฑ์ |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) |
|
การเปลี่ยนลักษณะ |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความช้าในการส่ง: <10us ความกว้างของระบบ: 1Gbps (ไม่ติดจราจร) อัตราการส่งต่อ: 1.488Mmps แมค: 4K ขนาดของพัคเก็ต: 1.75Mb |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100BASE-TX: CAT5 หรือสูงกว่า คู่บิดกัน ((≤ 100m) |
|
ไฟ LED |
พลังงาน ไฟเบอร์ เครือข่าย PoE PWR: พลังงาน
สายใย: FX1 เปิด: การส่งสัญญาณปกติ ปิด: การส่งสัญญาณไม่ปกติ ((โมดูลแสงที่ผิดปกติหรือตัดต่อ)
สีส้มทองแดง: ตัวชี้วัด PoE PoE กําลังทํางาน ปิด: PoE ไม่ทํางานหรือนี่คือ Non-PoE device
สีเขียวทองแดง: ตัวชี้วัดความเร็ว เปิด: ความเร็วการส่งสัญญาณคือ 100Mbps ส่องแสง: กําลังส่ง ปิด: ติดต่อไม่ได้ หรือความเร็วในการทํางานคือ 10Mbps |
|
การบริโภคพลังงาน |
ความจุเต็ม≤5W |
|

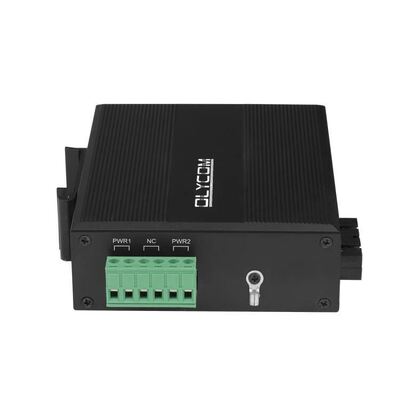

พลังงาน |
การเข้า DC12V ~ DC52V ที่ไม่จําเป็น โดยทั่วไป DC12V / DC24V / DC48V การเชื่อมต่อกลับ: การสนับสนุน |
|
สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40°C ∼75°C อุณหภูมิการเก็บรักษา: -40°C 85°C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ± 15KV การติดต่ออากาศ, ± 6KV EFT: IEC61000-4-4 สาธารณะ ± 6KV ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 ขนาดความหนาของเครื่องจักร EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |
เปลือก: เปลือกโลหะกระบวน, ระดับ IP40 ขนาด: 114*93*35 มิลลิเมตร วิธีการติดตั้ง: ดิน-รีล / การติดตั้งผนัง น้ําหนัก: 0.35 กิโลกรัม/0.45 กิโลกรัม ((Net/Gross) |
|
การรับประกัน |
3 ปี การสนับสนุนทางเทคนิคตลอดชีวิต |
ภาพรวมสินค้า
IM-FS140FE เป็นเครื่องยนต์ขนาดเล็กเครื่องสวิทช์อุตสาหกรรม Fast Ethernet ที่ไม่ถูกบริหารที่ออกแบบมาเพื่อรวมอุปกรณ์สนามหลายหน่วยและเชื่อมต่อพวกเขาผ่านไฟเบอร์ในสถานที่ที่มีเสียงดังทางไฟฟ้าและที่ต้องการสิ่งแวดล้อม.
เปรียบเทียบกับรุ่น 2-port ที่มีขนาดต่ําสุด, มันให้ความหนาแน่นของอุปกรณ์ขอบสูงขึ้นในขณะที่ยังคงรักษาสถาปัตยกรรมเครือข่ายที่เรียบง่ายและกําหนด.
สวิตช์จะเน้นกับภารกิจเดียว:
การส่งต่อ Ethernet ที่น่าเชื่อถือ ระหว่างอุปกรณ์อุตสาหกรรมที่ใช้ทองแดง และเครือข่ายไฟเบอร์ระยะไกล โดยไม่ต้องใช้การตั้งค่า การปรับแต่ง หรือการขึ้นอยู่กับโปรแกรม
บทบาทของเครือข่ายและความตั้งใจในการออกแบบ
IM-FS140FE ปกติจะใช้ในชั้นการรวมสนาม
มันรวบรวมการจราจรอีเทอร์เน็ตจากอุปกรณ์อุตสาหกรรมหลายอย่างที่อยู่ใกล้เคียง และส่งมันไปข้างบนผ่านการเชื่อมต่อไฟเบอร์เดียวไปยังห้องควบคุม, สตาร์สเตชั่น, หรือตู้เครือข่ายกลาง
การออกแบบคาดว่า:
โตปอลิเจียคง
รูปแบบการจราจรที่คาดเดาได้
การใช้งานโดยไม่มีผู้ดูแลเป็นเวลานาน
ไม่มีอินเตอร์เฟซการจัดการ และไม่มีการเปลี่ยนแปลงพฤติกรรมตามเวลา ซึ่งกําจัดการปรับเปลี่ยนการตั้งค่า และความไม่มั่นคงที่เกี่ยวข้องกับซอฟต์แวร์
การจัดทําอินเตอร์เฟซ & โลจิกการเชื่อมต่อ
สวิตช์รวมกัน:
สี่พอร์ต Fast Ethernet RJ45 สําหรับการเข้าถึงอุปกรณ์ท้องถิ่น
สายพาน Fast Ethernet SFP สําหรับไฟเบอร์อัพลิงค์
สายพานทองแดงตรวจจับความเร็ว, duplex และขั้วของสายไฟโดยอัตโนมัติ, ทําให้สามารถเชื่อมต่อโดยตรงกับ PLCs, เซนเซอร์, RTUs, HMI และตัวควบคุมเก่า
อินเตอร์เฟซ SFP รองรับทั้งมัลติโมดและโมดเดียวออฟติกส์, ขยายขนาดจากสั้นในกระเป๋าเชื่อมต่อต่อความไกลสูงสุด 120 กม.
การจัดวางนี้เหมาะสําหรับกลุ่มอุปกรณ์ขนาดเล็กและกลางที่ต้องขยายออกไปไกลกว่าขอบเขตระยะระยะระยะทองแดง
คุณลักษณะการจัดการการจราจร
การส่งต่อแพ็คเก็ตขึ้นอยู่กับสถาปัตยกรรมการเก็บและส่งต่อ เพื่อรับรองความสมบูรณ์แบบของกรอบและความสอดคล้องกับโปรโตคอล
ระบบควบคุมการไหลเวียนควบคุมการจราจรโดยอัตโนมัติในช่วงการจราจร
IEEE 802.3x สําหรับลิงค์แบบ Full-duplex
ความดันกลับสําหรับการทํางานครึ่ง-ดับเพลส
การผ่อนผันภายในที่เพียงพอทําให้สวิตช์สามารถดูดซึมการจราจรสั้นจากหลายอุปกรณ์โดยไม่ต้องสูญเสียแพ็คเก็ต แม้กระทั่งเมื่อความกว้างแบนด์ลิงก์ที่ขึ้นไปจํากัด
ความน่าเชื่อถือในอุตสาหกรรมและความอดทนต่อสิ่งแวดล้อม
IM-FS140FE ถูกสร้างขึ้นเพื่อทํางานที่สวิทช์พาณิชย์ไม่สามารถ
กล่องโลหะของมันให้ความคุ้มกัน IP40 ต่อฝุ่นและการกระแทกทางกายภาพ
การออกแบบภายในตอบสนองความต้องการ EMS อุตสาหกรรม
การปล่อยไฟฟ้าสแตตติก
อุปกรณ์ไฟฟ้าที่ผ่านเร็ว
การแทรกแซงที่นําไป
สวิตช์ทํางานอย่างน่าเชื่อถือในช่วงอุณหภูมิ 40 °C ถึง +75 °C และทนความชื้นสูงโดยไม่ต้องปนผสม
คุณสมบัติเหล่านี้ทําให้การใช้งานในตู้ควบคุม, รอบทาง, สถานีไฟใต้ดิน, และการติดตั้งกลางแจ้งครึ่ง
กลยุทธ์การใส่พลังงานและการติดตั้ง
การเข้าแบบ DC ระยะยาว (12 52 V) ทําให้สามารถเข้ากันได้กับบัสพลังงานอุตสาหกรรมและระบบสํารอง
การป้องกันขั้วขั้วกลับ ลดความผิดพลาดในการติดตั้งในสนาม
การบริโภคพลังงานที่ต่ําสนับสนุนการทํางานโดยไม่มีพัดลมและลดความเครียดทางความร้อน, ขยายอายุการใช้งาน
หลังคาที่คอมพัคต์และการออกแบบการติดตั้ง DIN-rail ทําให้การติดตั้งอย่างรวดเร็วในแผ่นอุตสาหกรรมที่จํากัดพื้นที่
สถานที่ที่ IM-FS140FE ใช้กันทั่วไป
โนด์การรวมอุปกรณ์สนาม
รวบรวมข้อมูลจากหลาย PLC, เซนเซอร์, หรือตัวควบคุม และส่งต่อมันไปยังเส้นใยในเซลล์การผลิตและพื้นที่กระบวนการ
การขนส่งและระบบการจราจร
ติดตั้งในตู้ติดถนนหรือติดรถไฟ เพื่อเชื่อมต่อเครื่องควบคุมสัญญาณ เครื่องตรวจจับ และอุปกรณ์ติดตามกับระบบจราจรหรือรถไฟกลาง
พลังงานและอุปกรณ์บริการพื้นฐาน
ใช้ในสับสเตชั่น, สถานีสูบน้ํา, และอํานวยความสะดวกในการบํารุงน้ําเพื่อเชื่อมต่ออุปกรณ์สนามที่กระจายผ่านไฟเบอร์ระยะไกล
สถานที่ อุตสาหกรรม ที่ รุนแรง
เหมาะสําหรับโรงงานเหมืองแร่ โรงงานปิโตรเคมี และโรงงานโลหะที่ฝุ่น, ความสั่นสะเทือน และเสียงกระแทกไฟฟ้าไม่หลีกเลี่ยง
การขยายไฟเบอร์สําหรับเครือข่ายเก่า
ขยายความกว้างของอุปกรณ์ Ethernet อุตสาหกรรมที่ใช้ทองแดง โดยเปลี่ยนการเชื่อมต่อท้องถิ่นหลายสายเป็นสายไฟเบอร์ระยะไกลเดียว
เหตุ ผล ที่ รูป แบบ นี้ มี
IM-FS140FE เติมช่องว่างระหว่างเครื่องแปลงขนาดเล็กสุดและเครื่องเปลี่ยนอุตสาหกรรมที่ควบคุมได้อย่างเต็มที่
มันให้บริการ:
ความจุของอุปกรณ์มากกว่ารุ่นพื้นฐาน
ความซับซ้อนน้อยกว่าสวิตช์ที่จัดการ
สําหรับเครือข่ายอุตสาหกรรมที่ต้องการการเชื่อมต่อด้านขอบที่ปรับขนาดได้ โดยไม่ต้องใช้ค่าใช้จ่ายในการใช้งาน
IM-FS140FE เป็นตัวเลือกที่ใช้ได้และมั่นคง
มันจัดการได้มั้ย?
ตอบ: ไม่ครับ ซีรี่ย์นี้ไม่ถูกจัดการ
เรามีอีกซีรีย์ที่จัดการให้เลือก
มันรองรับวิธีการติดตั้งแบบไหน
A: มันรองรับ Din Rail และการติดตั้งผนัง
ถ้าต้องการชุดติดตั้งพิเศษ ก็โอเค เราเคยจัดการกับมันมาก่อน
คุณช่วยเขียนเนื้อหาตราได้ไหม
ตอบ: ครับ กรุณาบอกเราถ้าคุณต้องการใส่ชื่อรุ่น / โลโก้ / คําอธิบายของคุณบนฉลาก
ภาษาปกติคือภาษาอังกฤษ
ถ้ามันเกี่ยวกับภาษาอื่นๆ เช่น เกาหลี อิตาลี หรือรัสเซีย กรุณาส่งรูปแบบที่ถูกต้องมา
ฉันสามารถมีโลโก้ของฉันบนอุปกรณ์ได้มั้ย
ตอบ: ครับ เราเป็นผู้ผลิต OEM
กรุณาส่งโลโก้ของคุณมาในรูปแบบ PS / AI เราจะดูแลส่วนที่เหลือ
มีอะไรอยู่ในกล่องบรรจุ?
ตอบ: มีอุปกรณ์ ผสมป้องกัน คู่มือการใช้งาน และบัตรรับประกัน
สําหรับรุ่นบางรุ่น จะมีวัสดุเพิ่มเติม เช่น สายคอนโซล หรือแขวนติดตั้ง
