24 ท่า 2.5G Smart Manageable PoE Fiber Switch การปรับเปลี่ยนไฟเบอร์
รายละเอียด
| ชื่อสินค้า |
24 ท่า 1G 2.5G Industrial PoE Fiber Switch (12F+12TP) |
| รุ่นหมายเลข |
IM-FP121212GW |
| ท่าเรือ |
12 x 1000Mpbs สนาม SFP
12 x10/100/1000M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ)
|
| มาตรฐาน |
ไออีอี 8023, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| กรอบจัมโบ |
9.6KB |
| ขนาดตารางที่อยู่ MAC |
8K |
| โปสแตนดาร์ด |
IEEE802.3af, IEEE802.3at |
| ลักษณะการเปลี่ยน |
รูปแบบการส่ง: การเก็บและการส่งต่อ
ความกว้างของระบบ: 108Gbps (ไม่ติดจราจร)
ขนาด DRAM: 128M
ขนาดไฟฟ้า: 16M
ขนาดของพัสดุพั๊ฟเฟอร์: 4MB
ID VLAND: 4096
ขนาดตารางที่อยู่ MAC: 8K
แฟรมจัมโบ 9.6KB
|
| สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m)
100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m)
ระยะทางการส่งผ่านพอร์ต SFP: 20Km, 40Km, 60Km, 80Km, 100Km
|
| ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ |

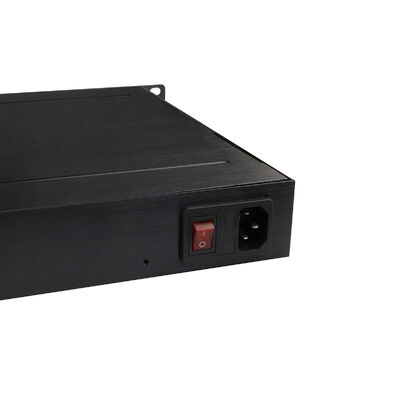

| พลังงานไฟฟ้า |
ความดันการเข้า: AC220V
การเข้าพลังงานที่ไม่ใช่ขั้ว: การสนับสนุน
|
| สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40 °C ~ 75 °C
ความชื้นในการทํางาน: 5%-95%, ไม่หมัก
|
| การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
ขนาดความหนาของเครื่องจักร
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014
|
| ข้อมูลทางกล |
ประเภทความปลอดภัย: IP30
ขนาด: 483 x 294.6 x 44.5 มิลลิเมตร
|
| การรับประกัน |
เปลี่ยนภายใน 1 ปี ซ่อม 3 ปี |
อะไร คือ
IM-FP121212GW เป็นสวิตช์ PoE Ethernet อุตสาหกรรมที่สามารถจัดการได้อย่างครบถ้วน ซึ่งถูกออกแบบมาสําหรับสภาพแวดล้อมที่มีจํานวนมากของอุปกรณ์ที่ใช้พลังงานและการควบคุมกลางต้องอยู่ร่วมกันอย่างน่าเชื่อถือ.
มันถูกสร้างขึ้นสําหรับเครือข่ายอุตสาหกรรม ที่ไม่สามารถพึ่งพากับระบบพลังงานที่แยกแยกกัน สวิตช์ที่กระจายไปทั่ว หรือการเข้ามือบ่อยๆ
อุปกรณ์นี้รวมการจัดส่ง PoE ความหนาแน่นสูง การเชื่อมต่อสายสันหลังที่ใช้ไฟเบอร์ และการจัดการระดับอุตสาหกรรมเข้าสู่แพลตฟอร์มเดียว
เมื่อถูกจัดจําหน่ายแล้ว มันกลายเป็นโน้ตพื้นฐานที่มั่นคง ที่ให้พลังงาน ส่งข้อมูล และบังคับกฎหมายเครือข่ายอย่างต่อเนื่อง ตลอดเวลา
สัมพันธ์
ประกอบด้วย 12 ท่า RJ45 Gigabit ให้การเข้าถึงที่หนาแน่นสําหรับอุปกรณ์ด้านอุตสาหกรรม
สายพานทองแดงแต่ละสาย จะจัดการกับความเร็วและการตั้งค่าแบบ duplex โดยอัตโนมัติ และส่งข้อมูลและพลังงานไฟฟ้าผ่านสาย Ethernet เดียว
อุปกรณ์ที่เชื่อมต่อทั่วไปประกอบด้วย:
กล้อง IP
จุดการเข้าถึงแบบไร้สาย
ระบบ VoIP และระบบอินเตอร์คอม
โทรศัพท์ปลายทางอุตสาหกรรมที่มี PoE
สายพานไฟเบอร์ SFP ขนาด 12 กิกะบิต เป็นกระดูกสันหลังทางออทติกของเครือข่าย
ท่าเรือเหล่านี้รองรับทั้งเส้นใยแบบเดียวและแบบหลายแบบ ทําให้ระยะทางจากสายเชื่อมต่อท้องถิ่นสั้นถึง 100 กม.
ซึ่งทําให้สวิตช์สามารถอยู่ตรงกลางของสถานที่อุตสาหกรรมขนาดใหญ่ ระบบทางรถไฟฟ้า เครือข่ายอุปกรณ์สาธารณะ หรืออุปกรณ์ในระดับวิทยาลัย
วิธี การ ส่งอํานาจ
ฟังก์ชัน PoE ถูกสร้างขึ้นโดยตรงในสวิตช์
ทั้งหมด 12 ทองแดง ท่าทางตรงกับ IEEE 802.3af, การให้บริการสูงสุด 15.4 วัตต์ต่อท่าทาง
งบประมาณพลังงาน PoE รวมถึง 340 W ทําให้อุปกรณ์ที่เชื่อมต่อทั้งหมดสามารถใช้พลังงานพร้อมกันโดยไม่ต้องใช้เครื่องฉีดภายนอก
แรงไฟฟ้าถูกส่งมอบโดยสิ้นเชิงผ่านสายไฟฟ้า Ethernet ประเภทที่ 5
ไม่จําเป็นต้องมีตัวปรับพลังงานท้องถิ่นในด้านของอุปกรณ์
วิธีนี้ทําให้การติดตั้งง่ายขึ้น ลดจุดเสีย และลดต้นทุนในการบํารุงรักษาในระยะยาว โดยเฉพาะในพื้นที่กลางแจ้งหรือที่เข้าถึงยาก
วิธี ที่ มัน ปฏิบัติ ใน เครือข่าย
IM-FP121212GW เป็นสวิทช์อุตสาหกรรมที่จัดการ
มันไม่ประพฤติโดยเฉพาะ
มันควบคุมการเคลื่อนไหวของรถยนต์ อย่างมีกิจกรรม วิธีการจัดการกับความผิดพลาด และวิธีการแยกอุปกรณ์
เครื่องกลไกป้องกันวงแหวน และโปรโตคอลต้นสเปนลิง ทําให้เครือข่ายสามารถฟื้นฟูจากความล้มเหลวของลิงค์ภายในมิลลิวินาที
สิ่งนี้เป็นสิ่งจําเป็นในการจัดจําหน่าย PoE ใหญ่ๆ ที่การสูญเสียการเชื่อมต่อก็อาจหมายถึงการสูญเสียพลังงานให้กับอุปกรณ์สนาม
การจราจรถูกประมวลผลอย่างกําหนด โดยใช้การเก็บและส่งต่อ
ข้อมูลที่มีความรู้สึกต่อความช้า เช่นสัญญาณควบคุมหรือวิดีโอในเวลาจริง สามารถได้รับความสําคัญในขณะที่การจราจรที่ไม่สําคัญถูกจํากัด
แฟรมข้อมูลขนาดใหญ่ถูกจัดการอย่างมีประสิทธิภาพ ป้องกันการอุดหน่ําภายใต้ภาระหนัก
วิธีการแบ่งเครือข่าย
สวิตช์รองรับรูปแบบ VLAN หลายแบบ ทําให้เครือข่ายสามารถแบ่งแยกได้อย่างตกลง โดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม
การจราจรสามารถแยกออกโดย:
ท่าเรือ
ที่อยู่ MAC
IP subnet
หลักเกณฑ์
การแปล VLAN ทําให้โดเมนเครือข่ายต่าง ๆ สามารถเชื่อมต่อกันได้อย่างสะอาด
การจราจรหลายสายถูกควบคุมอย่างเข้มงวด
การถ่ายทอดวีดีโอและการไหลผ่านข้อมูลในเวลาจริงจะถูกส่งต่อไปเฉพาะที่จําเป็น โดยป้องกันการใช้แบนด์วิทที่ไม่จําเป็นในกล้องขนาดใหญ่หรือการจัดจําหน่ายเซ็นเซอร์
วิธีการควบคุมการเข้าถึง
ความปลอดภัยถูกบังคับในหลายระดับ
อุปกรณ์ต้องยืนยันตัวตน ก่อนเข้าถึงเครือข่าย
ท่าเรือสามารถจํากัดด้วยตัวตน, ที่อยู่, หรือนโยบาย
การเข้าใช้ที่ไม่อนุมัติ การพยายามหลอกลวง และการใช้ที่อยู่ผิดถูกปิดอย่างมีประสิทธิภาพ
การเข้าถึงบริหารถูกป้องกันด้วยโปรโตคอลที่เข้ารหัส
การตั้งค่า การติดตาม และการวินิจฉัย สามารถทําได้จากไกล โดยไม่ทําให้เครือข่ายเสี่ยงที่ไม่จําเป็น
วิธี การ บริหาร
สวิตช์รองรับวิธีการจัดการหลายวิธีเพื่อให้เหมาะสมกับสภาพแวดล้อมปฏิบัติการที่แตกต่างกัน
วิศวกรสามารถตั้งค่าและติดตามมันได้
การเข้าถึงแถวคําสั่ง
อินเตอร์เฟซที่ใช้งานผ่านเว็บ
ระบบจัดการเครือข่ายที่ใช้ระบบ SNMP
การอัพเดทฟอร์มแวร์ถูกคุ้มครองด้วยกลไก redundancy เพื่อป้องกันการอัพเดทที่ล้มเหลวจากการรบกวนการทํางาน
อุปกรณ์วินิจฉัยที่ติดตั้งช่วยหาความผิดพลาดของสายไฟฟ้าอย่างรวดเร็ว ลดเวลาในการแก้ไขปัญหาในสถานที่
ฟังก์ชันการสอดคล้องเวลา, การบันทึกและการติดตามทําให้สวิตช์สามารถบูรณาการได้อย่างสะอาดกับแพลตฟอร์มการจัดการอุตสาหกรรมกลาง
วิธี ที่ มัน รอด จาก สภาพ แวดล้อม อุตสาหกรรม
IM-FP121212GW ถูกสร้างขึ้นเพื่อการทํางานต่อเนื่องภายใต้ความเครียดทางกายภาพและไฟฟ้า
มันทํางานได้อย่างน่าเชื่อถือจาก -40 °C ถึง +85 °C
ความทนทานต่อความชื้น 5% ถึง 95% ไม่ปรับความชื้น
กล่องโลหะที่ได้รับการจัดอันดับ IP30 ป้องกันองค์ประกอบภายในจากฝุ่นและกระแทกทางกล
สวิตช์ทนต่อการสั่นสะเทือน การกระแทก การกระแทกไฟฟ้า การกระจายไฟฟ้าและการขัดขวางทางแม่เหล็กไฟฟ้า
มันเหมาะสําหรับการใช้บริการใกล้เครื่องจักรหนัก อุปกรณ์พลังงาน และระบบรถไฟ
วิธี ที่ ใช้
อุปกรณ์ใช้ไฟฟ้า DC 48 V แบบไม่ขั้วสองแบบ
การออกแบบที่ไม่เป็นขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
การใช้พลังงานที่เหลือเพิ่มความพร้อมในการใช้งานในภารกิจที่สําคัญ
ที่ เหมาะ ที่สุด
เครือข่ายการเฝ้าระวัง PoE ในอุตสาหกรรม
ควบคุมและบริหารระบบกล้องในโรงงาน เหมือง โรงงานปิโตรเคมี และเขตรักษาความปลอดภัย
การปรับปรุง Multicast ปรับปรุงประสิทธิภาพของวิดีโอโดยไม่ต้องปรับแต่งเกินขั้น
สภาพแวดล้อมอัตโนมัติขนาดใหญ่
รองรับการเชื่อมต่อที่หนาแน่นสําหรับ PLCs, HMI, เซนเซอร์, และ PoE-enabled terminals
การจัดลําดับความสําคัญของการจราจร ให้แน่ใจว่าสัญญาณควบคุมจะส่งให้ได้อย่างน่าเชื่อถือ
การขนส่งและระบบรถไฟ
ออกแบบให้ใช้กับตู้ติดถนน สถานี และทางเดินรถไฟ
สายไฟเบอร์ระยะไกลสนับสนุนการใช้งานแบบเส้นตรง ขณะที่การป้องกันแหวนให้ความต่อเนื่อง
การปฏิบัติตามมาตรฐานทางรถไฟฟ้า ทําให้การบูรณาการในเครือข่ายการขนส่งได้อย่างปลอดภัย
พื้นฐานพลังงานและอุปกรณ์บริการ
ใช้ในสับสเตชั่น ฟาร์มลม และระบบติดตามระบบไฟฟ้า
ความอดทนต่ออุณหภูมิที่กว้างและเส้นใยสามารถเข้าถึงการสนับสนุนการติดตั้งภายนอกและห่างไกล
อาคารและอุตสาหกรรมที่ฉลาด
ปฏิบัติหน้าที่เป็นจุดกระจายและควบคุม PoE กลาง
แยกการจราจรสํานักงาน, การผลิต, และความปลอดภัยในขณะที่ทําให้การบริหารจัดการกลางง่ายขึ้น
การจัดจําหน่าย IIoT พร้อม IPv6
รองรับแบบจัดการและสื่อสารที่ใช้งานในระบบ IPv6 ที่ทันสมัย
ช่วยให้มีการบูรณาการที่สามารถปรับขนาดได้ของอุปกรณ์ IIoT, แพลตฟอร์มที่อยู่ห่างไกล และระบบที่เชื่อมต่อกับคลาวด์
เหตุ ผล ที่ รูป แบบ นี้ มี
สวิตช์นี้ไม่ได้ถูกสร้างมาเพื่อให้น้อยที่สุด
มันถูกสร้างขึ้นเพื่อเป็นศูนย์กลาง
มันมีอยู่สําหรับเครือข่ายที่:
อุปกรณ์ต้องการพลังงานและข้อมูลจากที่เดียวกัน
ความล้มเหลวต้องฟื้นฟูโดยอัตโนมัติ
การจราจรต้องควบคุม ไม่ใช่แค่ส่งต่อ
สิ่งแวดล้อมไม่ดีต่ออุปกรณ์ธรรมดา
สําหรับการใช้งานในอุตสาหกรรม ที่พลังงาน การเชื่อมต่อ และการควบคุมเข้าด้วยกัน
IM-FP121212GW เหมาะสมอย่างธรรมชาติ
WEB ข้อมูล
-
การสนับสนุนการวินิจฉัยเคเบิลและสามารถหาจุดผิดพลาด
-
รองรับการจัดการ IEEE802.3az EEE ((Energy Efficient Ethernet) ปรับปรุงการบริโภคพลังงาน
-
สนับสนุน STP, RSTP, MSTP, ITU-T G.8032 Ethernet ป้องกันแหวน ((EPR)
-
การสนับสนุน QoS, การจัดหมวดหมู่การขนส่ง QoS, CoS, การควบคุมความกว้างแบนด์วิท ((ทิศทาง input/output), การป้องกันพายุ, บริการที่แตกต่างกัน
-
รองรับ IEEE802.1q VLAN, Port VLAN, Mac based VLAN, IP subnet VLAN, Protocol VLAN, VLAN converter, MVR การใช้งานของระบบ VLAN ที่ใช้งานในระบบ VLAN
-
รองรับการรวมลิงค์ LACP แบบไดนามิก IEEE802.3ad, การรวมลิงค์แบบสแตติก
-
รองรับ IGMP/MLD snooping V1/V2/V3 การกรอง/ปรับปรุง IGMP การค้นหา IGMP
-
หน่วยสนับสนุน IGMP รายงานการสืบสวน MLD
-
ความปลอดภัย: พื้นฐานบน Port และ Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
รองรับ Cisco® เช่น CLI, การจัดการเว็บ, SNMP v1/v2c/v3, Telnet
-
รองรับการปรับปรุงซอฟต์แวร์ผ่าน TFTP และ HTTP, ความหลากหลายของฟอร์มแวร์ป้องกันการล้มเหลวของการปรับปรุง
-
การสนับสนุน DHCP client/Relay/Snooping/Snooping Option 82/Relay Option 82
-
รองรับ RMON, MIB II, ภาพกระจก, ล็อกเหตุการณ์, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
รองรับ IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
อุปกรณ์เสริม
| โมดูลออปติกอุตสาหกรรม |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
