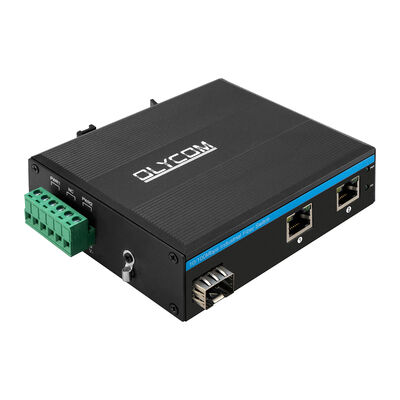

Olycom Compact 4 Port 100M สวิตช์เครือข่ายไฟเบอร์
คุณสมบัติสําคัญของสวิตช์อีเทอร์เน็ต 4 ท่า
1ออกแบบมาเพื่ออุตสาหกรรมแบบ Fiber-First Topologies
IM-FS220FE เหมาะสําหรับการออกแบบเครือข่ายอุตสาหกรรมที่เน้นใยไฟเบอร์ โดยใช้ทองแดงในขอบเท่านั้นอุปกรณ์นี้ทําให้วิศวกรสามารถสร้างความสะดวกง่าย แต่มีประสิทธิภาพโดยไม่ต้องนํามาจัดการความซับซ้อนไม่ว่าจะเป็นการจัดจําหน่ายในวงแหวน, โฮมสอง, หรือจุด-จุด topology, สวิตช์รับประกันว่าเส้นทางการสื่อสารที่สําคัญยังคงมีอยู่ แม้ว่าเส้นเชื่อมไฟเบอร์หนึ่งจะถูกรบกวน.
ปรัชญาการออกแบบนี้ทําให้ IM-FS220FE เหมาะสมสําหรับการติดตั้งที่ความมั่นคงและการคาดการณ์สําคัญกว่าคุณสมบัติโปรแกรมที่ก้าวหน้า เช่น สถานที่ที่ไม่มีคนขับ,หรือระบบอุตสาหกรรมเดิม.
2. ผลงานที่มั่นคงโดยไม่ต้องเสี่ยงการตั้งค่า
ในฐานะสวิตช์ที่ไม่ถูกบริหารอย่างสมบูรณ์แบบ IM-FS220FE จะกําจัดความผิดพลาดในการตั้งค่า ความพึ่งพาของฟอร์มแวร์ และวงจรการบํารุงรักษาซอฟต์แวร์มันรีบส่งย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อน, การกรองแพ็คเก็ตที่เสียหาย และการรักษาความพร้อมที่คงที่ภายใต้สภาพการระเบิด
แหล่งความจําที่อุดมสมบูรณ์ (128M DRAM และ 4Mb แพคเก็ตพัฟเฟอร์) ทําให้สวิทช์สามารถดูดซึมการจราจรชั่วคราวหรือเซ็นเซอร์กระจาย ระบบสื่อสารที่น่าเชื่อถือ แม้ในกระบวนการอุตสาหกรรมที่มีความรู้สึกต่อเวลา.
3สร้างขึ้นเพื่อทนต่อความเครียดไฟฟ้าและสิ่งแวดล้อม
สภาพแวดล้อมอุตสาหกรรมมักทําให้อุปกรณ์เครือข่ายเผชิญกับการเปลี่ยนแปลงความแรงดัน การขัดขวางทางแม่เหล็กไฟฟ้า และอุณหภูมิที่สูงสุดIM-FS220FE ถูกออกแบบให้ทํางานอย่างน่าเชื่อถือในสภาพเหล่านี้รวมกันกันความแรง 6KV Ethernet ความคุ้มกัน EMS ระดับ 3 และกล่องโลหะแข็งแรง
ระยะอุณหภูมิการทํางานที่กว้างขวาง (-40 °C ถึง 75 °C) ทําให้สามารถใช้ในตู้กลางแจ้งและพื้นโรงงาน โดยไม่จําเป็นต้องใช้ระบบเย็นหรือระบบควบคุมสิ่งแวดล้อมเพิ่มเติมซึ่งลดค่าใช้จ่ายในการใช้งานและค่าใช้จ่ายในการดําเนินงานในระยะยาว
4การบูรณาการพลังงานที่เรียบง่ายสําหรับตู้อุตสาหกรรม
การใส่พลังงาน DC12 ราคา 52V ที่กว้างใหญ่ทําให้สวิตช์สามารถใช้พลังงานโดยตรงจากแหล่งพลังงานอุตสาหกรรมทั่วไป, รวมถึงการควบคุมแหล่งพลังงานและระบบแบตเตอรี่สํารองการป้องกัน polarity กลับยังป้องกันอุปกรณ์ระหว่างการติดตั้งและการบํารุงรักษา.
ด้วยการบริโภคพลังงานที่ต่ําและปัจจัยรูปแบบ DIN-rail ที่คอมแพคต์ IM-FS220FE สามารถเข้ากับตู้ควบคุมที่มีพื้นที่จํากัดได้โดยธรรมชาติ ทําให้มันง่ายต่อการมาตรฐานในหลายสถานที่และโครงการ
5การเลือกที่เหมาะสมสําหรับเครือข่ายขอบที่มีความน่าเชื่อถือ
IM-FS220FE ได้รับตําแหน่งที่ดีที่สุดในฐานะสวิตช์ขอบที่เน้นความน่าเชื่อถือ, การเชื่อมต่ออุปกรณ์สนามกับเส้นใยเส้นสันหลังโดยไม่ต้องแนะนําค่าบริหารจัดการ. มันเหมาะสําหรับ:
ระบบอุตสาหกรรมที่ต้องการเส้นทางไฟเบอร์สองสาย โดยไม่ใช้การปรับเปลี่ยนที่บริหาร
สถานที่ห่างไกลหรือที่ไม่มีคนทํางาน ที่มีการเข้าถึงการบํารุงรักษาที่จํากัด
เครือข่ายอัตโนมัติที่ผ่านมา ผ่านการย้ายจากทองแดงไปยังเส้นใย
โครงการโครงการพื้นฐานที่ให้ความสําคัญกับวงจรชีวิตยาวและการดําเนินงานง่าย
โดยการรวมการเชื่อมต่อไฟเบอร์ที่ไม่จําเป็น การป้องกันในระดับอุตสาหกรรม และการทํางานแบบพล๊อก แอนด์ เพลย์การแก้ไขเครือข่ายความเสี่ยงต่ํา สําหรับสภาพแวดล้อมอุตสาหกรรมที่ต้องการ.
รายละเอียดของเครื่องสวิทช์ไฟเบอร์อุตสาหกรรม
|
ชื่อสินค้า |
10/100Mbps เครื่องสวิทช์ไฟเบอร์อุตสาหกรรม ((2F+2TP) |
|
รุ่นหมายเลข |
ขนาดความหนา |
|
ท่าเรือ |
2x100M สายใย SFP SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 2x10/100M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) 1x6-PIN พลังงานบล็อกปลายทาง |
|
หลักเกณฑ์ |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) |
|
การเปลี่ยนลักษณะ |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความช้าในการส่ง: <10us ความกว้างของระบบ: 0.8Gbps (ไม่ติดจราจร) อัตราการส่งต่อ: 0.5952Mmps แมค: 4K ขนาดของพัคเก็ต: 1.75Mb |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) |
|
ไฟ LED |
พลังงาน ไฟเบอร์ เครือข่าย PoE PWR: พลังงาน
สายใย: FX1, FX2 เปิด: การส่งสัญญาณปกติ ปิด: การส่งสัญญาณไม่ปกติ ((โมดูลแสงที่ผิดปกติหรือตัดต่อ)
สีส้มทองแดง: ตัวชี้วัด PoE PoE กําลังทํางาน ปิด: PoE ไม่ทํางานหรือนี่คือ Non-PoE device
สีเขียวทองแดง: ตัวชี้วัดความเร็ว เปิด: ความเร็วการส่งสัญญาณคือ 100Mbps ส่องแสง: กําลังส่ง ปิด: ติดต่อไม่ได้ หรือความเร็วในการทํางานคือ 10Mbps |
|
การบริโภคพลังงาน |
ความจุเต็ม≤5W |
|
พลังงาน |
การเข้า DC12V ~ DC52V ที่ไม่จําเป็น โดยทั่วไป DC12V / DC24V / DC48V การเชื่อมต่อกลับ: การสนับสนุน |
|
สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40°C ∼75°C อุณหภูมิการเก็บรักษา: -40°C 85°C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ± 15KV การติดต่ออากาศ, ± 6KV EFT: IEC61000-4-4 สาธารณะ ± 6KV ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 ขนาดความหนาของเครื่องจักร EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |
เปลือก: เปลือกโลหะกระบวน, ระดับ IP40 ขนาด: 114*93*35 มิลลิเมตร วิธีการติดตั้ง: ดิน-รีล / การติดตั้งผนัง น้ําหนัก: 0.35 กิโลกรัม/0.45 กิโลกรัม ((Net/Gross) |
|
การรับประกัน |
3 ปี การสนับสนุนทางเทคนิคตลอดชีวิต |
การใช้งาน
รูปแบบแบบเลือก
อุปกรณ์เสริม
|
โมดูลออปติกอุตสาหกรรม |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
พลังงานไฟฟ้า DIN อุตสาหกรรม |
|
|
ขนาดความหนาของเครื่อง |
AC220V ถึง DC48V1.6A, -30°C/70°C |
|
หน่วยการตรวจสอบการใช้งาน |
AC220V ถึง DC48V2.5A, -40°C~70°C |
FAQ
ระยะเวลาการรับประกันของคุณคืออะไร?
สําหรับรุ่นพาณิชย์ เช่น เครื่องแปลงสื่อไฟเบอร์อีเทอร์เน็ต หรือเครื่องสวิทช์ PoE ไฟเบอร์ออปติก เป็น 1 ปี
สําหรับผลิตภัณฑ์ประเภทอุตสาหกรรม 3 ปี
เราทําการสนับสนุนทางเทคนิคตลอดชีวิต ถ้ารูปแบบมาจากบริษัท โอลิกอม
ฉันมีกล่องบรรจุของตัวเองได้ไหม?
ใช่กล่องบรรจุมาตรฐานไม่มีตัวอักษรหรือโลโก้จีน
มันโอเคที่จะปรับเปลี่ยนเวอร์ชั่นของคุณเอง เช่น การใส่โลโก้ของคุณ ชื่อรุ่น หรือสโลแกนบนมัน
สัญญาการชําระเงินของคุณคืออะไร?
ในกรณีส่วนใหญ่เราทําการโอนเงิน T / T และจํานวนเงินเต็มที่ควรเก็บก่อนการจัดส่ง
สําหรับการสั่งซื้อตัวอย่าง เราได้รับการชําระเงิน PayPal สําหรับเวลาในการประมวลผลที่สั้นกว่า
บางครั้งการชําระเงิน Alipay หรือ WeChat ก็โอเค แต่มันขึ้นอยู่กับกรณี
คุณมีใบรับรองอะไรไหม?
ใช่ บริษัทของเราได้รับการรับรองมาตรฐาน ISO9001
เรามีใบรับรอง CE / FCC / RoHS / E-mark / CCC สําหรับรุ่นของเรา
แผ่นฉลากเป็นยังไง
จะมีสําเนา 2 ชิ้นสําหรับแต่ละชิ้นของผลิตภัณฑ์ หนึ่งจะติดต่อกับอุปกรณ์
มันมีในภาษาและเนื้อหาที่แตกต่างกัน ดังนั้นคุณสามารถเพิ่มโลโก้หรือชื่อรุ่นของคุณในมัน
คุณสนับสนุน Incoterms อะไร?
เราเป็นโรงงาน EXW ช่วง EXW เป็นจุดมุ่งหมายของเรา
บางครั้งเราทํา FOB / CIF สําหรับการสั่งซื้อจํานวนมาก, นี้ขึ้นอยู่กับกรณี. กรุณาคุยกับเราสําหรับข้อมูลเพิ่มเติม.
