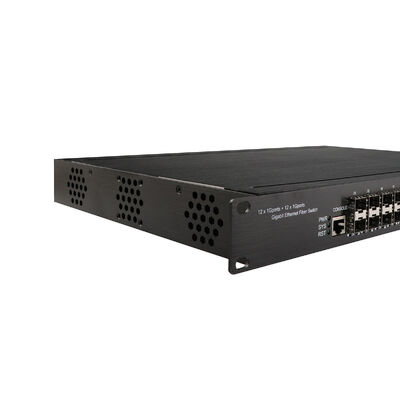

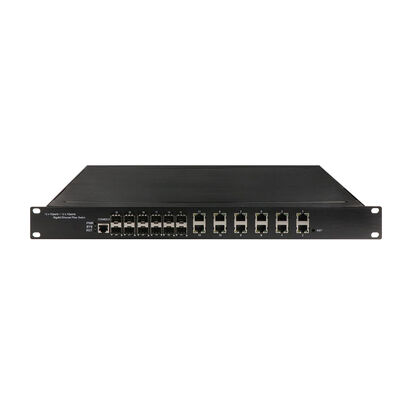

24 พอร์ต สวิตช์ Gigabit Ethernet แบบจัดการได้
ข้อมูลทางเทคนิค
|
ชื่อผลิตภัณฑ์ |
สวิตช์ใยแก้วนำแสงอุตสาหกรรม 10/100/1000Mbps (12F+12TP) |
|
หมายเลขรุ่น |
IM-FS121200GW |
|
พอร์ต |
12 x 100/1000/2500Mbps พอร์ต SFP 12 x 10/100/1000M UTP RJ45 (รองรับการตรวจจับ MDI/MDIX อัตโนมัติ) |
|
มาตรฐาน |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
Jumbo Frame |
9.6KB |
|
ขนาดตาราง MAC Address |
8K |
|
คุณสมบัติการสวิตช์ |
โหมดการส่ง: เก็บและส่งต่อ แบนด์วิดท์ระบบ: 48Gbps (ไม่ติดขัด) |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 สายคู่บิดเกลียวแบบไม่มีฉนวนหุ้ม (≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า สายคู่บิดเกลียวแบบมีฉนวนหุ้ม (≤100m) พอร์ต SFP, ระยะการส่ง: 20Km, 40Km, 60Km, 80Km, 100Km |
|
ไฟ LED |
Power, network, fiber |
|

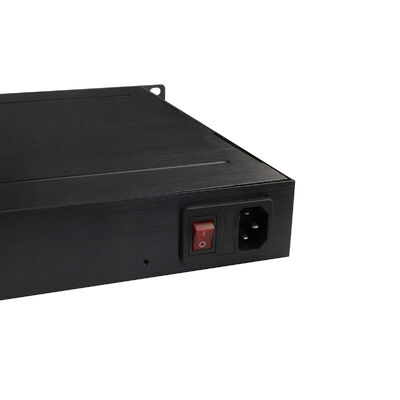

แหล่งจ่ายไฟ |
แรงดันไฟฟ้าอินพุต: AC220V การป้อนพลังงานแบบไม่ใช้ขั้ว: รองรับ |
|
สภาพแวดล้อม |
อุณหภูมิการทำงาน: -40°C ~ 75°C ความชื้นในการทำงาน: 5%~95%, ไม่ควบแน่น |
|
มาตรฐานอุตสาหกรรม |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4- การปล่อยคลื่นแม่เหล็กไฟฟ้าสำหรับสภาพแวดล้อมอุตสาหกรรม EMS: EN61000-6-2-ภูมิคุ้มกันสำหรับสภาพแวดล้อมอุตสาหกรรม, EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8 การควบคุมการจราจร: NEMA-TS2, การสั่นสะเทือน: IEC 60068-2-6 การตกอิสระ: IEC 60068-2-32, แรงกระแทก: IEC 60068-2-27 การจราจรทางรถไฟ: EN 50121-4 |
|
ข้อมูลเชิงกล |
ระดับความปลอดภัย: IP30 ขนาด: 483x 294.6 x 44.5 มม. |
|
การรับประกัน |
เปลี่ยนภายใน 1 ปี; ซ่อมแซม 3 ปี |
สิ่งที่นำเสนอ
1. ใยแก้วนำแสงความหนาแน่นสูงและการเข้าถึงที่ยืดหยุ่น
การผสมผสานระหว่างพอร์ต SFP ความเร็วสูง 12 พอร์ต (1G/2.5G) และพอร์ต Gigabit RJ45 12 พอร์ต ให้ความสมดุลที่เหมาะสมระหว่างอัปลิงค์ใยแก้วนำแสงระยะไกลและการเข้าถึงอุปกรณ์ในพื้นที่
การรองรับโมดูลใยแก้วนำแสงตั้งแต่ 20 กม. ถึง 100 กม. ช่วยให้สามารถใช้งานในอุตสาหกรรมในวงกว้าง โทโพโลยีแบบวงแหวน และการเชื่อมต่อระหว่างอาคารได้โดยไม่ต้องใช้อุปกรณ์เพิ่มเติม
2. ความซ้ำซ้อนของเครือข่ายระดับอุตสาหกรรม
เพื่อให้แน่ใจว่าการทำงานไม่หยุดชะงัก IM-FS121200GW รองรับ ITU-T G.8032 Ethernet Ring Protection, ERPS และ STP/RSTP/MSTP
กลไกเหล่านี้ให้การกู้คืนความผิดพลาดที่น้อยกว่า 50 มิลลิวินาที ป้องกันลูปเครือข่ายได้อย่างมีประสิทธิภาพ และลดเวลาหยุดทำงานในเครือข่ายโครงสร้างพื้นฐานอุตสาหกรรมขนาดใหญ่
3. การควบคุม VLAN และ Multicast ขั้นสูง
ความสามารถของ VLAN ที่ครอบคลุม ได้แก่ IEEE 802.1Q VLAN, VLAN ตาม MAC/IP/Protocol, การแปลง VLAN และ MVR ช่วยให้สามารถแบ่งส่วนการรับส่งข้อมูลได้อย่างแม่นยำและการทำงานแบบหลายบริการที่ปลอดภัย
IGMP/MLD Snooping (v1/v2/v3) และการกรองมัลติคาสต์ที่สร้างขึ้นช่วยเพิ่มประสิทธิภาพการใช้งานแบนด์วิดท์ ทำให้สวิตช์เหมาะสำหรับการเฝ้าระวังด้วยวิดีโอ การตรวจสอบอุตสาหกรรม และการกระจายข้อมูลแบบเรียลไทม์
4. การจัดการการรับส่งข้อมูลอัจฉริยะและประสิทธิภาพ
ด้วยการจำแนกประเภทการรับส่งข้อมูลตาม QoS, การจัดลำดับความสำคัญ CoS, การจำกัดอัตราแบบสองทิศทาง และการระงับพายุออกอากาศ การรับส่งข้อมูลควบคุมที่สำคัญจะได้รับความสำคัญเสมอ
การรองรับเฟรมจัมโบ้สูงสุด 9.6KB ช่วยเพิ่มประสิทธิภาพสำหรับการไหลของข้อมูลขนาดใหญ่ ในขณะที่ IEEE 802.3az Energy Efficient Ethernet ช่วยลดการใช้พลังงานในช่วงที่มีการใช้งานเครือข่ายต่ำ
5. ความปลอดภัยระดับองค์กร
คุณสมบัติด้านความปลอดภัยหลายชั้น ได้แก่ การยืนยันตัวตน IEEE 802.1X, RADIUS/TACACS+ และการควบคุมการเข้าถึงตาม ACL เพื่อปกป้องขอบเครือข่าย
มาตรการป้องกันเพิ่มเติม เช่น IP Source Guard, ARP Inspection, DHCP Snooping/Relay (Option 82) และการเข้ารหัส HTTPS/SSH v2 ป้องกันการปลอมแปลง การเข้าถึงโดยไม่ได้รับอนุญาต และการรับส่งข้อมูลที่เป็นอันตราย
6. เครื่องมือการจัดการและการบำรุงรักษาที่สมบูรณ์
สวิตช์รองรับวิธีการจัดการหลายวิธี ได้แก่ Web GUI, CLI สไตล์ Cisco®, SNMP v1/v2c/v3 และ Telnet ช่วยให้สามารถรวมเข้ากับแพลตฟอร์ม NMS ที่มีอยู่ได้อย่างง่ายดาย
คุณสมบัติต่างๆ เช่น ความซ้ำซ้อนของเฟิร์มแวร์พร้อมการอัปเกรด TFTP/HTTP, RMON, การมิเรอร์พอร์ต, การบันทึกเหตุการณ์, DNS, NTP/SNTP และการวินิจฉัยสายเคเบิลในตัว ช่วยลดเวลาในการแก้ไขปัญหาและค่าใช้จ่ายในการบำรุงรักษาได้อย่างมาก
7. สร้างขึ้นสำหรับสภาพแวดล้อมอุตสาหกรรม
ได้รับการรับรองว่าสามารถทนทานต่อการรบกวน EMI/EMS, การสั่นสะเทือน, แรงกระแทก และแรงดันไฟฟ้าเกิน IM-FS121200GW เป็นไปตามมาตรฐานอุตสาหกรรมที่เข้มงวด
โครงสร้างที่ทนทานและความทนทานต่อความชื้นที่กว้าง (10%–90% ไม่ควบแน่น) ช่วยให้มั่นใจได้ถึงความเสถียรในระยะยาวในโรงงาน สถานีย่อย ตู้ข้างถนน และตู้ภายนอกอาคาร
8. รองรับ IPv6
การรองรับ IPv6 อย่างสมบูรณ์ รวมถึงการจัดการ, QoS, ACL, SNMPv6 และ ICMPv6 ช่วยให้เครือข่ายพร้อมสำหรับอนาคตสำหรับการย้ายไปยัง IPv6, การขยาย IIoT และโครงการโครงสร้างพื้นฐานอัจฉริยะ
ใช้ที่ไหน
1. เครือข่ายโครงสร้างพื้นฐานและเครือข่ายรวมกลุ่มอุตสาหกรรม
เหมาะอย่างยิ่งในฐานะสวิตช์หลักหรือสวิตช์รวมกลุ่มในโรงงานผลิตขนาดใหญ่ นิคมอุตสาหกรรม และการดำเนินงานเหมืองแร่ พอร์ตใยแก้วนำแสงความหนาแน่นสูงช่วยให้สถาปัตยกรรมแบบวงแหวนซ้ำซ้อน ในขณะที่คุณสมบัติการจัดการช่วยลดความซับซ้อนของการแบ่งส่วนเครือข่ายและการตรวจสอบ
2. ระบบขนส่งและรถไฟ
สอดคล้องกับ EN 50121-4 อย่างสมบูรณ์ สวิตช์นี้เหมาะสำหรับเครือข่ายการสื่อสารทางรถไฟ ระบบจัดการจราจร และตู้ข้างถนน การป้องกันแบบวงแหวนที่ใช้ใยแก้วนำแสงช่วยให้การทำงานต่อเนื่องสำหรับระบบสัญญาณ, CCTV และระบบข้อมูลผู้โดยสาร
3. โครงสร้างพื้นฐานด้านพลังงานและสาธารณูปโภค
มีการใช้งานทั่วไปในสถานีย่อย ฟาร์มกังหันลม และเครือข่ายกริดอัจฉริยะ ซึ่งความทนทานต่ออุณหภูมิที่กว้างและการป้อนพลังงานที่เสถียรเป็นสิ่งจำเป็น QoS ช่วยให้มั่นใจได้ถึงการส่งข้อมูลการป้องกันและการควบคุมที่สำคัญ
ศูนย์ข้อมูลอุตสาหกรรมและการเชื่อมต่อระหว่างสวน
ด้วยอัปลิงค์ใยแก้วนำแสง 2.5G และความจุสวิตชิ่ง 56Gbps IM-FS121200GW รองรับการเชื่อมต่อความเร็วสูงระหว่างศูนย์ข้อมูลอุตสาหกรรม ห้องควบคุม และเครือข่ายโครงสร้างพื้นฐาน การรวมลิงก์ช่วยเพิ่มปริมาณงานและความซ้ำซ้อน
4. ไซต์อุตสาหกรรมที่สมบุกสมบันและห่างไกล
เหมาะสำหรับโรงงานปิโตรเคมี โรงถลุงโลหะ และการติดตั้งระยะไกลที่มีฝุ่นละออง สัญญาณรบกวนทางไฟฟ้า และอุณหภูมิที่สูงเกินไป การจัดการระยะไกลและการวินิจฉัยสายเคเบิลช่วยลดความซับซ้อนในการบำรุงรักษาในสถานที่ที่เข้าถึงได้ยาก
5. IIoT และโครงสร้างพื้นฐานอัจฉริยะที่ใช้ IPv6
เป็นรากฐานที่ยอดเยี่ยมสำหรับการใช้งาน IIoT, โรงงานอัจฉริยะ และเมืองอัจฉริยะ ช่วยให้สามารถรวมเซ็นเซอร์ ตัวควบคุม และแพลตฟอร์มการจัดการบนคลาวด์ได้อย่างราบรื่นผ่านเครือข่ายที่รองรับ IPv6
ข้อมูล WEB
รองรับ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
รองรับ IEEE802.1q VLAN, พอร์ต VLAN, VLAN ตาม Mac, VLAN เครือข่ายย่อย IP,
VLAN โปรโตคอล, การแปลง VLAN, MVR
รองรับการรายงาน IGMP agent, MLD snooping
ความปลอดภัย: อิงตามพอร์ตและ Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
รองรับการวินิจฉัยสายเคเบิลและสามารถระบุตำแหน่งจุดที่เกิดข้อผิดพลาดได้
รองรับ IEEE802.3az EEE (Energy Efficient Ethernet) Management, ปรับปรุงการใช้พลังงาน
รองรับการรวมลิงก์แบบไดนามิก IEEE802.3ad LACP, การรวมลิงก์แบบสแตติก
รองรับ IGMP/MLD snooping V1/V2/V3, การกรอง/การปรับแต่ง IGMP, การค้นหา IGMP
รองรับ RMON, MIB II, การมิเรอร์ภาพ, บันทึกเหตุการณ์, DNS, NTP/SNTP, IEEE802.1ab LLDP
รองรับ Qos, การจำแนกประเภทการขนส่ง Qos, Cos, การควบคุมแบนด์วิดท์
(ทิศทางการรับเข้า/ส่งออก), การระงับพายุ, บริการที่แตกต่างกัน
รองรับเซิร์ฟเวอร์ Telnet IPV6 /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL.
รองรับ CLI สไตล์ Cisco®, การจัดการเว็บ, SNMP v1/v2c/v3, Telnet
รองรับการอัปเกรดซอฟต์แวร์ผ่าน TFTP และ HTTP, ความซ้ำซ้อนของเฟิร์มแวร์ป้องกันความล้มเหลวในการอัปเกรด
รองรับ DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
อุปกรณ์เสริม
|
โมดูลใยแก้วนำแสงอุตสาหกรรม |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
