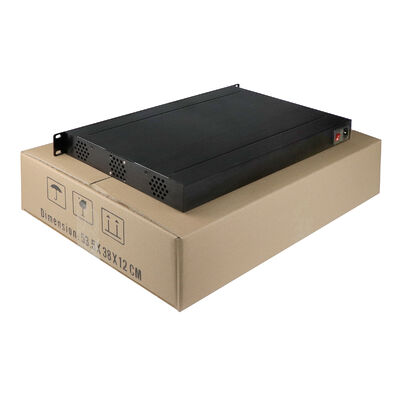

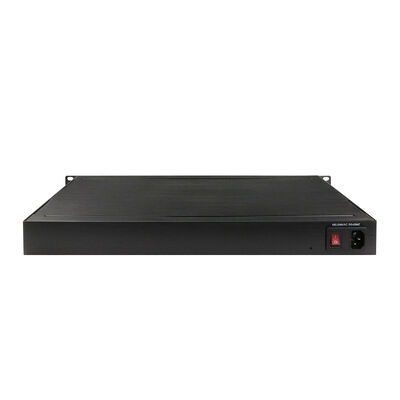

สวิตช์ไฟเบอร์กิกะบิตที่ได้รับการจัดการ L2/L3 แบบติดตั้งบนแร็ค 24 พอร์ต
ข้อมูลจำเพาะของสวิตช์เครือข่าย 24 พอร์ต
| ชื่อสินค้า | สวิตช์ไฟเบอร์แบบจัดการอุตสาหกรรม 10/100/1000Mbps (4F+24TP) |
| หมายเลขรุ่น | IM-FS042400GW |
| ท่าเรือ |
พอร์ต SFP 4 x 1000Mpbs (พอร์ต FX3 และ FX4 เป็นพอร์ต COMBP) 24x10/100/1000M UTP RJ45(พอร์ต 23 และ 24 เป็นพอร์ต COMBO) |
| มาตรฐาน | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| วีแลนด์ไอดี | 4096 |
| เฟรมจัมโบ้ | 9.6KB |
| ขนาดตารางที่อยู่ MAC | 8ก |
| โพ สแตนดาร์ด | IEEE802.3af, IEEE802.3at (Poe เป็นตัวเลือก ค่าเริ่มต้นคือไม่มี Poe) |
| คุณสมบัติการสลับ |
โหมดการส่ง: การจัดเก็บและการส่งต่อ แบนด์วิธของระบบ: 56Gbps (ไม่ติดขัด) |
| สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดเกลียวที่ไม่มีการป้องกัน (≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่าคู่บิดเกลียวหุ้มฉนวน (≤100m) พอร์ต SFP, ระยะการส่งข้อมูล: 20Km, 40Km, 60Km, 80Km, 100Km |
| ไฟ LED | พลังงาน เครือข่าย ไฟเบอร์ |
| แหล่งจ่ายไฟ |
แรงดันไฟฟ้าขาเข้า: AC220V กำลังไฟฟ้าที่ไม่ใช่ขั้ว: การสนับสนุน |
| สิ่งแวดล้อม |
อุณหภูมิในการทำงาน: -40°~ 85°C ความชื้นในการทำงาน: 5% ~ 95% ไม่ควบแน่น |
| มาตรฐานอุตสาหกรรม |
EMI: FCC ส่วนที่ 15 ส่วนย่อย B คลาส A, EN 55022 คลาส A, EN61000-6-4- การปล่อยมลพิษสำหรับสภาพแวดล้อมทางอุตสาหกรรม EMS: EN61000-6-2-ภูมิคุ้มกันสำหรับสภาพแวดล้อมอุตสาหกรรม, EN 61000-4-2 (ESD) ระดับ 3, EN 61000-4-3 (RS) ระดับ 3, EN 61000-4-4 (EFT) ระดับ 3, EN 61000-4-5 (Surge) ระดับ 3, EN 61000-4-6 (CS) ระดับ 3, EN 61000-4-8 การควบคุมการจราจร: NEMA-TS2, การสั่นสะเทือน: IEC 60068-2-6 การตกแบบอิสระ: IEC 60068-2-32, แรงกระแทก: IEC 60068-2-27 การจราจรทางรถไฟ: EN 50121-4 |
| ข้อมูลเครื่องกล |
ระดับความปลอดภัย: IP30 ขนาด: 483x 294.6 x 44.5มม |
| การรับประกัน | เปลี่ยนใหม่ภายใน 1 ปี; ซ่อมมา3ปี. |
คุณสมบัติที่สำคัญ
1. สถาปัตยกรรมพอร์ตและความยืดหยุ่นของสื่อ
สวิตช์มีพอร์ตไฟเบอร์ SFP ขนาด 4 × 1,000 Mbps ซึ่งรองรับโมดูลโหมดเดี่ยวและหลายโหมดที่มีระยะการส่งข้อมูลตั้งแต่ 20 กม. ถึง 100 กม.
อินเทอร์เฟซแบบไฟเบอร์สองตัวทำหน้าที่เป็นพอร์ต COMBO โดยใช้ทรัพยากรทางกายภาพร่วมกันกับพอร์ตทองแดงที่สอดคล้องกันเพื่อให้สามารถเลือกไฟเบอร์หรือทองแดงได้
นอกจากนี้ พอร์ตอีเทอร์เน็ต RJ45 ขนาด 24 × 10/100/1000 Mbps ยังรองรับการเจรจาอัตโนมัติและ MDI/MDIX อัตโนมัติเพื่อการรวมอุปกรณ์อย่างรวดเร็ว
นอกจากนี้ พอร์ต 23 และ 24 ยังใช้เป็นอินเทอร์เฟซ COMBO อีกด้วย ซึ่งช่วยเพิ่มความยืดหยุ่นในการเดินสายในพื้นที่อุตสาหกรรมที่มีข้อจำกัด
พอร์ตทองแดงรองรับสายเคเบิลอีเธอร์เน็ตมาตรฐานสูงถึง 100 เมตร ทำให้มั่นใจได้ถึงความเข้ากันได้กับอุปกรณ์อุตสาหกรรมทั้งรุ่นเก่าและสมัยใหม่
2. การออกแบบฮาร์ดแวร์อุตสาหกรรม
ขนาดตัวเครื่อง (483 × 294.6 × 44.5 มม.) ได้รับการปรับให้เหมาะสมสำหรับตู้อุตสาหกรรมแบบติดตั้งบนชั้นวาง
ตัวเครื่องโลหะมีคุณสมบัติตรงตามมาตรฐานการป้องกัน IP30 ซึ่งให้ความทนทานต่อฝุ่นละอองและผลกระทบทางกล
อินพุตไฟ AC 220V แบบไม่มีขั้วแบบคู่ช่วยขจัดข้อกังวลเรื่องขั้วไฟฟ้าและเพิ่มความน่าเชื่อถือด้านพลังงาน
อุปกรณ์นี้เป็นไปตามข้อกำหนด EMI และ EMS ที่เข้มงวด ซึ่งรวมถึง FCC Part 15 Class A และ EN 61000-4 ระดับ 3 จึงรับประกันการทำงานที่เสถียรในสภาพแวดล้อมที่มีการรบกวนสูง
3. ความซ้ำซ้อนของเครือข่ายและการกู้คืนข้อผิดพลาด
สวิตช์รองรับ ITU-T G.8032 Ethernet Protection Ring (EPR) เพื่อความซ้ำซ้อนตามวงแหวนที่รวดเร็ว
การสนับสนุนเพิ่มเติมสำหรับ ERPS, STP, RSTP และ MSTP ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับโทโพโลยีเครือข่ายอุตสาหกรรมต่างๆ
เวลาการกู้คืนข้อผิดพลาดที่ ≤50 ms ช่วยลดการหยุดชะงักของบริการในระหว่างที่ลิงก์ล้มเหลว
กลไกการตรวจจับและระงับลูปในตัวป้องกันพายุการออกอากาศและความไม่เสถียรของเครือข่าย
4. การควบคุมการรับส่งข้อมูล VLAN และมัลติคาสต์
รองรับกลไก VLAN หลายตัว รวมถึง IEEE 802.1Q VLAN, VLAN บนพอร์ต, VLAN บน MAC, VLAN ซับเน็ต IP และ VLAN บนโปรโตคอล
การแปล VLAN ช่วยให้สามารถเชื่อมต่อระหว่างโดเมนเครือข่ายที่แบ่งส่วนได้อย่างราบรื่น
Multicast VLAN Registration (MVR) ช่วยให้สามารถกระจายสตรีม multicast ได้อย่างมีประสิทธิภาพข้ามขอบเขต VLAN
การรับส่งข้อมูลแบบหลายผู้รับได้รับการปรับให้เหมาะสมโดยใช้ IGMP และ MLD snooping (v1/v2/v3) พร้อมด้วยฟังก์ชันการกรองและการรายงานของตัวแทน
คุณสมบัติเหล่านี้ช่วยลดปัญหา Multicast Flooding ที่ไม่จำเป็นในการปรับใช้ขนาดใหญ่ได้อย่างมาก
5. QoS และการเพิ่มประสิทธิภาพการรับส่งข้อมูล
สวิตช์ทำงานโดยใช้กลไกการส่งต่อแบบจัดเก็บและส่งต่อเพื่อให้มั่นใจในความสมบูรณ์ของข้อมูล
รองรับเฟรมจัมโบ้สูงสุด 9.6 KB ช่วยปรับปรุงประสิทธิภาพการรับส่งข้อมูลสำหรับแพ็กเก็ตข้อมูลขนาดใหญ่
ฟังก์ชัน QoS ประกอบด้วยการจัดประเภทการรับส่งข้อมูล การจัดลำดับความสำคัญ การทำเครื่องหมาย CoS และการจำกัดอัตรา
การควบคุมแบนด์วิดท์ขาเข้าและขาออกช่วยให้มั่นใจได้ว่ามีการจัดสรรทรัพยากรอย่างยุติธรรมระหว่างอุปกรณ์ที่เชื่อมต่อ
กลไกการควบคุม Storm ระงับการออกอากาศ มัลติคาสต์ และการรับส่งข้อมูลแบบผู้รับเดียวที่ไม่รู้จัก
IEEE 802.3az Energy Efficient Ethernet ช่วยลดการใช้พลังงานแบบไดนามิกในช่วงที่มีการรับส่งข้อมูลต่ำ
6. ความปลอดภัยและการควบคุมการเข้าถึง
การเข้าถึงเครือข่ายได้รับการป้องกันผ่านการรับรองความถูกต้อง IEEE 802.1X ตามพอร์ตหรือที่อยู่ MAC
รองรับการรับรองความถูกต้องแบบรวมศูนย์ผ่าน RADIUS และ TACACS+
นโยบาย ACL ที่ยืดหยุ่นให้การกรองการรับส่งข้อมูลแบบละเอียดและข้อจำกัดในการเข้าถึง
การป้องกันเพิ่มเติม ได้แก่ IP Source Guard, Dynamic ARP Inspection และการเข้าถึงการจัดการที่เข้ารหัสโดยใช้ HTTPS, SSL และ SSH v2
DHCP Snooping และ DHCP Relay พร้อมตัวเลือก 82 ปกป้องการกำหนดที่อยู่ IP และป้องกันการโจมตี DHCP อันธพาล
7. การรวมลิงก์
สวิตช์รองรับการรวมแบบคงที่รวมถึง IEEE 802.3ad LACP
การเชื่อมโยงทางกายภาพหลายรายการสามารถรวมกันเป็นอินเทอร์เฟซแบบลอจิคัลเดียวเพื่อเพิ่มแบนด์วิธและความซ้ำซ้อน
กลุ่มการรวมกลุ่มสามารถส่งมอบปริมาณงานสูงสุด 4 Gbps เหมาะสำหรับการเชื่อมต่อแกนหลักและชั้นการรวมกลุ่ม
8. การจัดการและบำรุงรักษา
การเข้าถึงการจัดการมีให้ใช้งานผ่าน CLI แบบ Cisco, Web GUI, SNMP v1/v2c/v3 และ Telnet
รองรับการอัปเกรดเฟิร์มแวร์ผ่าน TFTP และ HTTP พร้อมการสำรองรูปภาพเพื่อป้องกันความล้มเหลวในการอัพเกรด
คุณสมบัติการตรวจสอบประกอบด้วย RMON, MIB II และการบันทึกเหตุการณ์โดยละเอียด
การมิเรอร์พอร์ตช่วยให้สามารถวิเคราะห์การรับส่งข้อมูลและแก้ไขปัญหาได้
การวินิจฉัยสายเคเบิลในตัวจะระบุข้อผิดพลาดในการเดินสายไฟ เช่น การเปิดหรือการลัดวงจร ช่วยลดเวลาการบำรุงรักษาในสถานที่
รองรับการซิงโครไนซ์เวลาผ่าน NTP และ SNTP
9. ความพร้อมของ IPv6
สวิตช์นี้ให้การสนับสนุน IPv6 เต็มรูปแบบทั่วทั้งระนาบการจัดการและการส่งต่อ
บริการที่รองรับ ได้แก่ IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL ผ่าน IPv6, TFTPv6 และ NTPv6
IPv6 ACL และ IPv6 QoS ช่วยให้มั่นใจได้ถึงการบังคับใช้นโยบายที่สอดคล้องกันในเครือข่ายแบบ dual-stack หรือ IPv6 เท่านั้น
10. ความน่าเชื่อถือด้านสิ่งแวดล้อม
อุปกรณ์ได้รับการทดสอบการสั่นสะเทือน การกระแทก และการตกอย่างอิสระตามมาตรฐาน IEC 60068
ทำงานได้อย่างน่าเชื่อถือในความชื้นแบบไม่ควบแน่น 5%–95%
ออกแบบมาเพื่อการทำงานต่อเนื่องในระบบราง ตู้กลางแจ้ง สิ่งอำนวยความสะดวกการทำเหมือง และโรงงานปิโตรเคมี
เว็บ UI
แอปพลิเคชัน
1. ระบบอัตโนมัติทางอุตสาหกรรมขนาดใหญ่
รองรับการเชื่อมต่ออุปกรณ์ที่กว้างขวางในโรงงานขนาดใหญ่และระบบอัตโนมัติของกระบวนการ
พอร์ต RJ45 เชื่อมต่อ PLC, เซ็นเซอร์, HMI, ตัวควบคุม และหุ่นยนต์อุตสาหกรรม
การแบ่งส่วน VLAN แยกการรับส่งข้อมูลการผลิต การตรวจสอบ และการจัดการ
ความซ้ำซ้อนของวงแหวนและการรวมลิงก์ทำให้มั่นใจได้ถึงการสื่อสารที่เสถียรในสายการผลิตที่ซับซ้อน
2. ระบบการขนส่งและรถไฟ
สอดคล้องตามมาตรฐาน EN 50121-4 อย่างสมบูรณ์ เหมาะสำหรับเครือข่ายการสื่อสารทางรถไฟและการควบคุมการจราจร
โปรโตคอลการป้องกันวงแหวนช่วยให้มั่นใจในการฟื้นตัวอย่างรวดเร็วในระบบการส่งสัญญาณและการตรวจสอบ
พอร์ต COMBO ช่วยลดความยุ่งยากในการอยู่ร่วมกันของไฟเบอร์และทองแดงในตู้และสถานีริมถนน
3. โครงสร้างพื้นฐานด้านพลังงานและสาธารณูปโภค
เหมาะสำหรับสถานีไฟฟ้าย่อย ฟาร์มกังหันลม และการปรับใช้โครงข่ายอัจฉริยะ
พอร์ตไฟเบอร์ช่วยให้สามารถเชื่อมต่อระยะไกลระหว่างศูนย์ควบคุมและอุปกรณ์ภาคสนามได้
ความทนทานต่ออุณหภูมิที่กว้างรองรับการติดตั้งกลางแจ้งและระยะไกล
4. สวนอุตสาหกรรมและศูนย์ข้อมูลแกนหลัก
ทำหน้าที่เป็นตัวรวมหรือสวิตช์หลักในสวนอุตสาหกรรม
ความสามารถในการสลับสูงรองรับการรับส่งข้อมูลตะวันออก - ตะวันตกระหว่างเซิร์ฟเวอร์และระบบควบคุม
การเลือกสื่อที่ยืดหยุ่นช่วยปรับการออกแบบสถาปัตยกรรมแกนหลักให้เหมาะสม
5. สภาพแวดล้อมที่รุนแรง การใช้งานขนาดใหญ่
ใช้ในอุตสาหกรรมเหมืองแร่ โลหะ และปิโตรเคมี
ต้านทานฝุ่น การรบกวนทางแม่เหล็กไฟฟ้า และการเปลี่ยนแปลงของอุณหภูมิที่รุนแรง
การจัดการและการวินิจฉัยระยะไกลช่วยลดความพยายามในการบำรุงรักษาทั่วทั้งไซต์งานขนาดใหญ่
6. การเฝ้าระวังและติดตามวิดีโอ
ปรับให้เหมาะสมสำหรับการใช้งานกล้อง IP ขนาดใหญ่
การควบคุมแบบหลายผู้รับช่วยลดการสิ้นเปลืองแบนด์วิธ
QoS จัดลำดับความสำคัญของการสตรีมวิดีโอเพื่อให้มั่นใจถึงความเสถียรของภาพ
7. การย้าย IPv6 และเครือข่าย IIoT
เหมาะสำหรับเมืองอัจฉริยะ โรงงานดิจิทัล และแพลตฟอร์ม IIoT ที่เปลี่ยนไปใช้ IPv6
รับประกันความเข้ากันได้ในระยะยาวกับสถาปัตยกรรมเครือข่ายอุตสาหกรรมรุ่นต่อไป
อุปกรณ์เสริม
|
โมดูลออปติคัลอุตสาหกรรม |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310นาโนเมตร) |
|
OSPL1G20D |
1,000BASE-LX |
|
OSPL1G40D |
1,000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(เท็กซัส 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(เท็กซัส 1550 RX1310) |
