8 Port Layer 2 ปกครองได้ 2.5G สวิตช์ไฟเบอร์
รายละเอียด
|
ชื่อสินค้า |
10/100/1000Mbps บริหารสวิตช์ไฟเบอร์อุตสาหกรรม ((2F+6TP) |
|
รุ่นหมายเลข |
IM-FS260GW |
|
ท่าเรือ |
2*100/1000/2500Mpbs สนาม SFP SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 6*10/100/1000M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) |
|
หลักเกณฑ์ |
ไออีอี 8023 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
การเปลี่ยนลักษณะ |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความช้าในการส่ง: <10us ความกว้างของระบบ: 22Gbps ((ไม่ติดรถ) ขนาด DRAM: 128M ขนาดไฟฟ้า: 16M ID VLAND: 4096 ขนาดตารางที่อยู่ MAC: 8K แฟรมจัมโบ 9.6KB |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ PWR: พลังงาน
สีส้ม: Link/ACT สีเขียว: ความเร็วเครือข่าย 1000M ((ปิดเมื่อมัน 100Mb/s)
สายใย: FX1/FX2 |
|
พลังงาน |

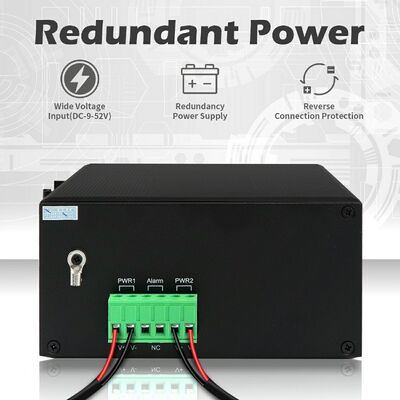

การเข้า DC12V ~ DC52V ที่เหลือใช้ โดยทั่วไป DC12V / DC24V / DC48V การเชื่อมต่อกลับ: การสนับสนุน |
|
การบริโภคพลังงาน |
ความจุเต็ม≤5W |
|
สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40°C ∼75°C อุณหภูมิการเก็บรักษา: -40°C 85°C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ± 15KV การติดต่ออากาศ, ± 6KV EFT: IEC61000-4-4 สาธารณะ ± 6KV ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 ขนาดความหนาของเครื่องจักร EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |

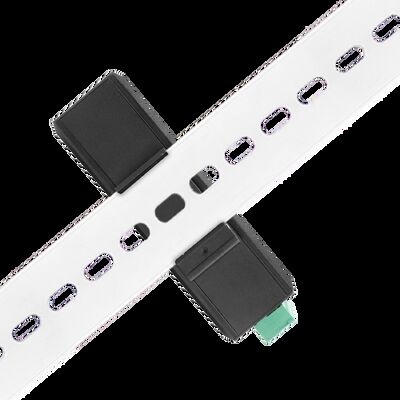

เปลือก: เปลือกโลหะกระบวน, ระดับ IP40 ขนาด: 158*115*60mm วิธีการติดตั้ง: ดิน-รีล / การติดตั้งผนัง น้ําหนัก: 0.75 กิโลกรัม/0.9 กิโลกรัม ((Net/Gross) |
|
การรับประกัน |
3 ปี การสนับสนุนทางเทคนิคตลอดชีวิต |
ลักษณะสําคัญ
1การปรับปรุงท่าเรือที่หลากหลาย: 2 x 2.5Gbps ท่าเรือไฟเบอร์ SFP (สอดคล้องกับ SM / MM, การส่ง 500m ราคา 120Km) + 6 x 10/100/1000M UTP RJ45 ท่าเรือ (MDI / MDIX การตรวจจับอัตโนมัติ),การอํานวยความสะดวกในการเชื่อมต่อแบบไร้ขัดแย้งของเครือข่ายไฟเบอร์และทองแดงสําหรับเทอร์มินัลอุตสาหกรรม.
2. การสนับสนุนแหวนและต้นไม้ระยะยาวระดับสูง: ตอบสนอง ITU-T G.8032 Ethernet Protection Ring (EPR) และโปรโตคอล MSTP IEEE 802.1d STP/802.1w RSTP/802.1sรับประกันการฟื้นฟูเครือข่ายอย่างรวดเร็ว (เหมาะสมสําหรับท็อปโลยีวงแหวน) และป้องกันลุปในแอพลิเคชั่นสําคัญ.
3การประมวลผลข้อมูลที่มีประสิทธิภาพสูง: ใช้โหมดการส่งข้อมูลที่เก็บและส่งต่อด้วยความช้าในการส่งต่อ < 10us, ความกว้างแบนด์วิทของระบบที่ไม่กัก 22Gbps, อัตราการส่งต่อ 19.344Mpps, ตารางที่อยู่ MAC 8K,4096 ไอดี VLAN, และ 4Mb packet buffer 支持最大9.6KB สําหรับการส่งข้อมูลขนาดใหญ่ที่เรียบร้อย
4รายละเอียดฮาร์ดแวร์ที่แข็งแกร่ง: อุปกรณ์พร้อม DRAM 128M และความจํา Flash 16M เพิ่มความสามารถในการประมวลผลข้อมูลและการเก็บข้อมูลเพื่อการดําเนินงานเครือข่ายที่มั่นคง
5ความสามารถในการปรับปรุงสภาพแวดล้อมที่แข็งแรง: เปลือกโลหะแบบคลื่นด้วยการป้องกันฝุ่น IP40 การป้องกันการกระชับกระชับกระชับ 6KV (IEC 61000-4-5: ความแตกต่าง ± 2KV, คอมมอน ± 6KV) และความทนทานต่อ ESD (± 15KV)± 6KV ติดต่อ) และ EFT (± 6KV). ใช้งานในอุณหภูมิการทํางาน -40°C75°C และอุณหภูมิการเก็บรักษา -40°C85°C, ด้วยความชื้นที่ไม่ปรับความชื้น 10%-95% เหมาะสําหรับสภาพแวดล้อมกลางแจ้งและอุตสาหกรรมที่รุนแรง
6. การจัดการเครือข่ายที่ครบถ้วน: รองรับ Web GUI, CLI แบบ Cisco®, SNMP v1/v2c/v3 และ Telnet สําหรับการตั้งค่าแบบอินทิวเทชั่น. มีคุณสมบัติการวินิจฉัยเคเบิล (ตําแหน่งจุดผิดพลาด), IEEE 802.3az Ethernet ประหยัดพลังงาน (EEE) สําหรับการปรับปรุงพลังงาน, และฟังก์ชันที่ก้าวหน้ารวมถึง VLAN (802.1q), การรวมลิงค์แบบไดนามิก/สแตติก (LACP), QoS และการป้องกันพายุ
7กลไกความปลอดภัยที่แข็งแกร่ง: รวมการยืนยันตัวตน IEEE 802.1X, RADIUS, ACL, TACACS + และการเข้ารหัส HTTPS / SSL / SSH v2 เพื่อปกป้องการเข้าถึงเครือข่ายและการส่งข้อมูลรองรับการปรับปรุงซอฟต์แวร์ผ่าน TFTP/HTTP โดยมีฟอร์มแวร์ลดดัน, DHCP client/Relay/Snooping, RMON, MIB II, และความเหมาะสม IPv6 สําหรับการป้องกันในอนาคต
8การติดตั้งและการปฏิบัติตามแบบยืดหยุ่น: สนับสนุนการติดตั้ง Din-rail หรือผนัง, ด้วยมิติที่คอมแพคต์ของ 15811560 มม (น้ําหนักสุทธิ 0.75 กิโลกรัม) เพื่อการบูรณาการง่ายในตู้ควบคุมที่แน่นสอดคล้องกับ CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) และ FCC (47 CFR ตอนที่ 15 ภาคย่อย B ชั้น B) การรับรองที่ตอบสนองกับมาตรฐานอุตสาหกรรมที่เข้มงวด
9การเชื่อมต่อระยะไกล: สายไฟเบอร์สนับสนุนระยะทางการถ่ายทอดสูงถึง 120 กิโลเมตร (แบบเดียว)ขณะที่พอร์ต RJ45 ทํางานกับสาย CAT3/CAT4/CAT5 (10BASE-T) และสาย CAT5+ (100/1000BASE-TX) ถึง 100m.
ภาพรวม
Olycom IM-FS260GW เป็นสวิตช์อีเทอร์เน็ตอุตสาหกรรมที่จัดการด้วยวงแหวน 8 Port L2+ ที่มีประสิทธิภาพสูง
It features 2 x 100/1000/2500Mbps SFP fiber ports (supporting both single-mode and multi-mode fiber with transmission distances ranging from 500m to 120Km) and 6 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (fully compatible with MDI/MDIX), ทําให้สามารถผสมผสานเส้นใยกับทองแดงได้อย่างยืดหยุ่น สําหรับอุปกรณ์อุตสาหกรรมที่หลากหลาย
ออกแบบมาเพื่อทนต่อสภาพแวดล้อมที่รุนแรง สวิทช์ทํางานในช่วงอุณหภูมิ -40 °C ถึง 75 °C มีการป้องกัน IP40และพร้อมกับระบบป้องกันความกระตุ้นของ 6KV Ethernet ที่ตอบสนองความต้องการ EMC ระดับอุตสาหกรรม และสอดคล้องกับมาตรฐาน FCC และ CEด้วยความกว้างแบนด์วิทของระบบที่ไม่กดขวาง 22Gbps และสนับสนุนโปรโตคอลเครือข่ายวงแหวนที่ก้าวหน้าทําให้มันเป็นทางเลือกที่น่าเชื่อถือสําหรับพื้นฐานอุตสาหกรรมที่สําคัญและการจัดตั้งเครือข่ายขนาดใหญ่.
มันยังให้การรับประกัน 3 ปี และการสนับสนุนทางเทคนิคตลอดชีวิต เพื่อความสงบสุขในการใช้งานในระยะยาว
การใช้งาน
1. เครือข่ายอุตสาหกรรมที่เน้นการอัตโนมัติ
ใช้เป็นกระดูกสันหลังการสื่อสารภายในสภาพแวดล้อมการผลิตอัตโนมัติ ทําให้การปฏิสัมพันธ์ระหว่างหน่วยควบคุม อุปกรณ์ตรวจจับ และอุปกรณ์อุตสาหกรรมได้อย่างต่อเนื่องรับประกันความพร้อมของข้อมูลที่สอดคล้องสําหรับการควบคุมการปฏิบัติงาน, การวินิจฉัยและการควบคุมการผลิต
2. ระบบการขนส่งและพื้นฐานสาธารณะ
ใช้ในแวดล้อมการจราจรทางถนนและการสื่อสารทางรถไฟฟ้าที่ความต่อเนื่องของเครือข่ายมีความสําคัญสถาปัตยกรรมแบบแหวนที่มีกลไกการฟื้นฟูอย่างรวดเร็วช่วยในการรักษาความพร้อมของระบบสําหรับสัญญาณการจราจรและการดําเนินการทางรถไฟ, แม้แต่ในสภาพความล้มเหลวของลิงค์หรือหน่วย
3. เครือข่ายสื่อสารส่วนตัวที่ใช้ไฟเบอร์
ตั้งอยู่ในโครงสร้างพื้นฐานการสื่อสารทางออนไลน์และเครือข่ายเอกชนระดับองค์กร เพื่อรองรับการขนส่งข้อมูลความจุสูงการเชื่อมต่อระยะไกลระหว่างอํานวยความสะดวกที่แพร่ระบายทางภูมิศาสตร์และหน่วยเครือข่าย.
4อสังหาริมทรัพย์อุตสาหกรรมห่างไกลและเครือข่ายการตรวจสอบ
รองรับการเชื่อมต่อสําหรับอุปกรณ์อุตสาหกรรมที่อยู่ห่างไกลและที่ไม่มีคนใช้ เช่น สถานีบริการ, สถานที่เหมืองแร่ และอุปกรณ์การผลิตพลังงานออกแบบให้ทํางานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่ท้าทายในขณะที่ทําให้การติดตามกลางและการตั้งค่าทางไกล.
5. เครือข่ายเฝ้าระวังและเข้าถึงภายนอก
ติดตั้งในตู้กลางแจ้งสําหรับการใช้งานด้านความปลอดภัยและการติดตาม, ให้การเข้าถึงเครือข่ายที่มั่นคงสําหรับกล้อง IP, อุปกรณ์ไร้สาย, และระบบการติดตามขอบการป้องกันระดับอุตสาหกรรม รับประกันการทํางานอย่างต่อเนื่อง ภายใต้การกระแทกไฟฟ้าและสภาพอากาศที่รุนแรง.
6. การเชื่อมต่ออุตสาหกรรมในระดับองค์กร
เป็นพื้นฐานในการเชื่อมโยงสําหรับคัมพัสอุตสาหกรรม, การดําเนินงานด้านโลจิสติกส์, และอุตสาหกรรมการสนับสนุนสถาปัตยกรรมเครือข่ายที่แยกแยกและการจัดการการจราจรเป็นหลัก เพื่อรองรับบริการธุรกิจและการดําเนินงานที่หลากหลาย.
รองรับการจัดการ IEEE802.3az EEE ((Energy Efficient Ethernet) ปรับปรุงการบริโภคพลังงาน
สนับสนุน STP, RSTP, MSTP, ITU-T G.8032 Ethernet ป้องกันแหวน ((EPR)
การสนับสนุน QoS, การจัดหมวดหมู่การขนส่ง QoS, CoS, การควบคุมความกว้างแบนด์วิท ((ทิศทาง input/output), การป้องกันพายุ, บริการที่แตกต่างกัน
รองรับ IEEE802.1q VLAN, Port VLAN, Mac based VLAN, IP subnet VLAN, Protocol VLAN, VLAN converter, MVR การใช้งานของระบบ VLAN ที่ใช้งานในระบบ VLAN
รองรับการรวมลิงค์ LACP แบบไดนามิก IEEE802.3ad, การรวมลิงค์แบบสแตติก
รองรับ IGMP/MLD snooping V1/V2/V3 การกรอง/ปรับปรุง IGMP การค้นหา IGMP
หน่วยสนับสนุน IGMP รายงานการสืบสวน MLD
ความปลอดภัย: พื้นฐานบน Port และ Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
รองรับ Cisco® เช่น CLI, การจัดการเว็บ, SNMP v1/v2c/v3, Telnet
รองรับการปรับปรุงซอฟต์แวร์ผ่าน TFTP และ HTTP, ความหลากหลายของฟอร์มแวร์ป้องกันการล้มเหลวของการปรับปรุง
FAQ
1มันใช้ชิปอะไร?
โอลิคอม: วีเทส
2ฉันสามารถปรับแต่งมันได้มั้ย?
โอลิคอม: ใช่
เราสนับสนุนบริการ OEM เช่นโลโก้, ชื่อรุ่น, ใบสัญลักษณ์, หน้ากาก PVC และชิ้นส่วนสินค้า ((ชุดติดตั้ง, แบล็อกปลายไฟฟ้า เป็นต้น)
3ฉันสามารถเชื่อมต่อมันกับอุปกรณ์ 10/100M ได้หรือไม่
โอลิคอม: ใช่
สําหรับพอร์ต LAN พวกเขาเป็น 10/100/1000M อัตโนมัติการตรวจจับ
สําหรับพอร์ตไฟเบอร์ กรุณาตั้งค่าความเร็ว 100Mbps ผ่าน Web GUI หรือ CLI
4คุณทํา SKD / CKD?
A: ใช่
ในฐานะโรงงาน เราเคยเจอเรื่องนี้หลายครั้งแล้ว
