สวิตช์เครือข่าย Gigabit ที่จัดการได้ผ่านเว็บ Olycom 8-Port L2+
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์ |
สวิตช์ไฟเบอร์อุตสาหกรรมแบบจัดการ 10/100/1000Mbps (1F+8TP) |
|
รุ่น |
IM-FS180GW |
|
พอร์ต |
1*พอร์ต SFP 100/1000/2500Mpbs SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 8*10/100/1000M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) |
|
โปรโตคอล |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
คุณสมบัติการสลับ |
โหมดการส่ง: การจัดเก็บและส่งต่อ ความล่าช้าในการส่งต่อ:<10us แบนด์วิดท์ของระบบ: 21Gbps (ไม่ติดขัด) ขนาด DRAM: 128M ขนาด Flash: 16M VLAND ID: 4096 ขนาดตารางที่อยู่ MAC: 8K เฟรมจัมโบ้: 9.6KB |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดเกลียวแบบไม่มีฉนวน (≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดเกลียวแบบมีฉนวน (≤100m) |
|
ไฟ LED |
พลังงาน เครือข่าย ไฟเบอร์ PWR: พลังงาน
สีส้ม: Link/ACT สีเขียว: ความเร็วเครือข่าย 1000M (ปิดเมื่อเป็น 100Mb/s)
ไฟเบอร์: FX1 |
|
แหล่งจ่ายไฟ |

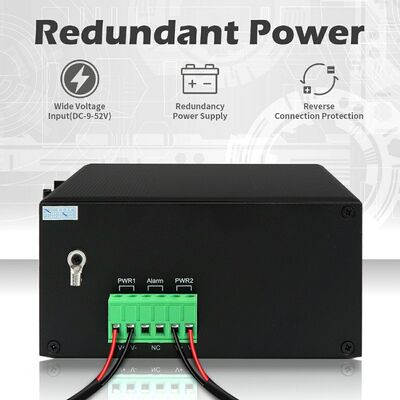

อินพุต DC12V~DC52V สำรอง โดยทั่วไป DC12V/DC24V/DC48V การเชื่อมต่อย้อนกลับ: รองรับ |
|
การใช้พลังงาน |
โหลดเต็มที่ ≤5W |
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน: -40°C～75°C อุณหภูมิในการจัดเก็บ: -40°C～85°C ความชื้นในการทำงาน: 10%～90% ไม่มีการควบแน่น ความชื้นในการจัดเก็บ: 10%～95% ไม่มีการควบแน่น |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ±15KV อากาศ, ±6KV สัมผัส EFT: IEC61000-4-4, ทั่วไป ±6KV ไฟกระชาก: IEC61000-4-5, Differential ±2KV, Common±6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |

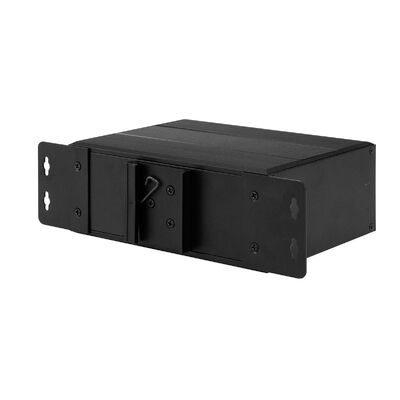

เปลือก: เปลือกโลหะลูกฟูก, ระดับ IP40 ขนาด: 158*115*60mm วิธีการติดตั้ง: การติดตั้งราง Din/ติดผนัง น้ำหนัก: 0.75Kg/0.9Kg (สุทธิ/รวม) |
|
การรับประกัน |
3 ปี, การสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน |
คุณสมบัติหลัก
1. การออกแบบพอร์ตอุตสาหกรรมที่ยืดหยุ่น
มีอินเทอร์เฟซเครือข่ายแบบไฮบริดซึ่งประกอบด้วยพอร์ตไฟเบอร์ SFP 2.5Gbps หนึ่งพอร์ตและพอร์ต RJ45 Gigabit แปดพอร์ตที่เจรจาต่อรองอัตโนมัติ การรองรับ MDI/MDIX อัตโนมัติช่วยลดความจำเป็นในการใช้สายครอสโอเวอร์ ทำให้การติดตั้งในสภาพแวดล้อมเครือข่ายอุตสาหกรรมแบบผสมง่ายขึ้น
2. การป้องกันเครือข่ายที่มีความพร้อมใช้งานสูง
รองรับโปรโตคอล ITU-T G.8032 Ethernet Protection Ring และ IEEE 802.1 STP / RSTP / MSTP ทำให้เครือข่ายบรรจบกันอย่างรวดเร็วและหลีกเลี่ยงลูปสำหรับเครือข่ายอุตสาหกรรมที่ต้องการความพร้อมใช้งานอย่างต่อเนื่อง
3. สถาปัตยกรรมการสลับประสิทธิภาพสูง
ใช้การสลับแบบ store-and-forward ที่มีความหน่วงต่ำเป็นพิเศษ (ต่ำกว่า 10 μs) มีความสามารถในการสลับแบบไม่ปิดกั้นสูงสุด 36Gbps ตารางที่อยู่ MAC 8K รองรับ VLAN 4096 บัฟเฟอร์แพ็กเก็ต 4Mb และเฟรมจัมโบ้สูงสุด 9.6KB ทำให้มั่นใจได้ถึงการจัดการการไหลของข้อมูลขนาดใหญ่ที่มีประสิทธิภาพ
4. ทรัพยากรฮาร์ดแวร์ระดับอุตสาหกรรม
ติดตั้ง DRAM 128MB และหน่วยความจำ Flash 16MB ทำให้มีทรัพยากรระบบเพียงพอสำหรับการทำงานที่เสถียร คุณสมบัติการจัดการขั้นสูง และประสิทธิภาพที่ยั่งยืนภายใต้สภาวะการรับส่งข้อมูลที่หนักหน่วง
5. การจัดการการรับส่งข้อมูลอัจฉริยะ
รองรับการควบคุมการไหลของ IEEE 802.3x ในโหมดฟูลดูเพล็กซ์และกลไกแรงดันย้อนกลับในโหมดฮาล์ฟดูเพล็กซ์ ลดการสูญเสียแพ็กเก็ตและรักษาเสถียรภาพในการส่งข้อมูลในช่วงโหลดเครือข่ายสูงสุด
6. การออกแบบที่ทนทานสำหรับสภาพแวดล้อมที่รุนแรง
ติดตั้งในตัวเครื่องโลหะลูกฟูกพร้อมการป้องกัน IP40 สวิตช์มีความทนทานต่อไฟกระชาก ESD และทรานเซียนต์ไฟฟ้าอย่างรวดเร็ว ปฏิบัติตามมาตรฐาน IEC 61000-4 และทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิที่สูงเกินไปและสภาวะความชื้นสูง ทำให้เหมาะสำหรับการใช้งานกลางแจ้งและในอุตสาหกรรม
7. การจัดการและการวินิจฉัยที่ครอบคลุม
รองรับอินเทอร์เฟซการจัดการหลายรายการ รวมถึง Web GUI, CLI สไตล์ Cisco, SNMP v1/v2c/v3 และ Telnet เครื่องมือวินิจฉัยขั้นสูง เช่น การตรวจจับข้อผิดพลาดของสายเคเบิล ช่วยลดความซับซ้อนในการแก้ไขปัญหา ในขณะที่ IEEE 802.3az EEE ปรับการใช้พลังงานให้เหมาะสม
8. ฟังก์ชันเครือข่ายขั้นสูง
รวมถึงการรองรับการติดแท็ก VLAN (802.1Q), การรวมลิงก์แบบคงที่และไดนามิก (LACP), การจัดลำดับความสำคัญการรับส่งข้อมูล QoS และการควบคุมพายุบรอดคาสต์ ทำให้สามารถแบ่งส่วนการรับส่งข้อมูลและการสร้างความแตกต่างของบริการได้อย่างแม่นยำ
9. ความปลอดภัยระดับองค์กร
ใช้กลไกความปลอดภัยหลายชั้น รวมถึงการตรวจสอบสิทธิ์ 802.1X, RADIUS, ACL, TACACS+ และโปรโตคอลการจัดการที่ปลอดภัย เช่น HTTPS, SSL และ SSH v2 การสำรองข้อมูลการอัปเกรดเฟิร์มแวร์ผ่าน TFTP/HTTP คุณสมบัติ DHCP, RMON, MIB II และการรองรับ IPv6 ช่วยให้มั่นใจได้ถึงความสามารถในการปรับขนาดและความปลอดภัยในระยะยาว
10. การติดตั้งขนาดกะทัดรัดและประสิทธิภาพการใช้พลังงาน
รองรับการติดตั้งราง DIN และติดผนังเพื่อการติดตั้งที่ง่ายในตู้ควบคุมและตู้ภาคสนาม รูปแบบขนาดกะทัดรัด (158 × 115 × 60 มม.) และการใช้พลังงานต่ำ (≤5W ที่โหลดเต็มที่) ทำให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีข้อจำกัดด้านพื้นที่และพลังงาน อินพุตพลังงาน DC 12V–52V สำรองพร้อมการป้องกันขั้วย้อนกลับช่วยเพิ่มความน่าเชื่อถือของระบบ
11. การปฏิบัติตามมาตรฐานและการรับรอง
เป็นไปตามมาตรฐานอุตสาหกรรมและความปลอดภัยระดับสากล รวมถึง CE-EMC, CE-LVD และ FCC Class B ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และการปฏิบัติตามข้อกำหนดด้านกฎระเบียบในการใช้งานทั่วโลก
แอปพลิเคชัน
1. สภาพแวดล้อมการผลิตอัตโนมัติและการควบคุมกระบวนการ
ทำหน้าที่เป็นเลเยอร์การสื่อสารที่เชื่อถือได้ในโรงงานและสิ่งอำนวยความสะดวกที่ขับเคลื่อนด้วยกระบวนการ เชื่อมต่อตัวควบคุม อุปกรณ์ตรวจจับ และอุปกรณ์ภาคสนาม ออกแบบมาเพื่อรักษาการแลกเปลี่ยนข้อมูลแบบเรียลไทม์ที่จำเป็นสำหรับการควบคุมการดำเนินงานและการกำกับดูแลอุปกรณ์ภายใต้สภาวะอุตสาหกรรมที่ต้องการ
2. โหนดการสื่อสารริมถนน รางรถไฟ และการจราจร
ติดตั้งในโครงสร้างพื้นฐานด้านการขนส่ง เช่น ตู้ริมถนนและจุดสื่อสารทางรถไฟ กลไกเครือข่ายแบบวงแหวนช่วยให้กู้คืนจากความล้มเหลวของลิงก์ได้อย่างรวดเร็ว รักษาการไหลของข้อมูลอย่างต่อเนื่องสำหรับการจัดการการจราจรและระบบสัญญาณรถไฟ
3. โครงสร้างพื้นฐานด้านพลังงาน พลังงาน และสาธารณูปโภค
ติดตั้งในสถานีย่อย เครือข่ายการสื่อสารสาธารณูปโภค และการติดตั้งพลังงานหมุนเวียน สร้างขึ้นเพื่อทนต่อสัญญาณรบกวนทางไฟฟ้าและช่วงอุณหภูมิที่กว้าง ทำให้มั่นใจได้ถึงการส่งข้อมูลที่เชื่อถือได้สำหรับการมองเห็นกริด การตรวจสอบ และแอปพลิเคชันการควบคุม
4. อุตสาหกรรมหนักและไซต์สกัดทรัพยากร
ทำงานได้อย่างน่าเชื่อถือในสถานที่อุตสาหกรรมที่ท้าทาย รวมถึงพื้นที่การขุด โรงงานปิโตรเคมี และสิ่งอำนวยความสะดวกทางโลหะวิทยา การป้องกันระดับอุตสาหกรรมจากไฟกระชาก ฝุ่น และความเครียดจากสิ่งแวดล้อมรองรับเครือข่ายที่เสถียรสำหรับระบบควบคุมและอุปกรณ์ตรวจสอบ
5. การจัดการน้ำและระบบสิ่งแวดล้อม
รองรับเครือข่ายการสื่อสารในโรงบำบัดน้ำและโครงการตรวจสอบสิ่งแวดล้อม ทำให้สามารถส่งมอบข้อมูลได้อย่างต่อเนื่องสำหรับกระบวนการอัตโนมัติ การกำกับดูแลระบบ และการรวบรวมข้อมูลตามกฎระเบียบ
6. เครือข่ายการสื่อสารไฟเบอร์ระยะไกล
ทำหน้าที่เป็นอุปกรณ์เข้าถึงไฟเบอร์หรืออุปกรณ์เชื่อมต่อภายในเครือข่ายส่วนตัวขององค์กรและสถาปัตยกรรมสื่อสารระยะไกล อินเทอร์เฟซไฟเบอร์ SFP 2.5Gbps ในตัวรองรับการส่งข้อมูลแบนด์วิดท์สูงในระยะทางสูงสุด 120 กม.
7. เครือข่ายอุตสาหกรรมและองค์กรขนาดแคมปัส
ให้รากฐานเครือข่ายที่ยืดหยุ่นสำหรับสวนอุตสาหกรรม ศูนย์โลจิสติกส์ และวิทยาเขตองค์กร รองรับการออกแบบเครือข่ายแบบแบ่งส่วน การจัดลำดับความสำคัญการรับส่งข้อมูล และอุปกรณ์อุตสาหกรรมที่เชื่อมต่อจำนวนมาก
8. การติดตั้งอุตสาหกรรมระยะไกลและไม่มีผู้ดูแล
เปิดใช้งานการเชื่อมต่อที่เสถียรสำหรับอุปกรณ์ที่กระจายทางภูมิศาสตร์ในภูมิภาคการขุด น้ำมัน และไซต์สาธารณูปโภคในชนบท ผสมผสานการส่งไฟเบอร์ระยะไกลเข้ากับการทนต่อสภาพแวดล้อมที่สมบุกสมบันเพื่อรองรับการทำงานอย่างต่อเนื่องและไม่มีผู้ดูแล
WEB UI
รองรับการวินิจฉัยสายเคเบิลและสามารถระบุจุดบกพร่องได้
รองรับ IEEE802.3az EEE (Energy Efficient Ethernet) Management ปรับการใช้พลังงานให้เหมาะสม
รองรับ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
รองรับ QoS, การจำแนกประเภทการขนส่ง QoS, CoS, การควบคุมแบนด์วิดท์ (ทิศทางเข้า/ออก), การปราบปรามพายุ, บริการที่แตกต่าง
รองรับ IEEE802.1q VLAN, พอร์ต VLAN, VLAN ตาม Mac, VLAN ซับเน็ต IP, VLAN โปรโตคอล, การแปลง VLAN, MVR
รองรับการรวมลิงก์ IEEE802.3ad LACP แบบไดนามิก, การรวมลิงก์แบบคงที่
รองรับ IGMP/MLD snooping V1/V2/V3, การกรอง/ปรับ IGMP, การค้นหา IGMP
รองรับรายงานตัวแทน IGMP, MLD snooping
ความปลอดภัย: อิงตามพอร์ตและ Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
รองรับ Cisco® เช่น CLI, การจัดการเว็บ, SNMP v1/v2c/v3, Telnet
รองรับการอัปเกรดซอฟต์แวร์ผ่าน TFTP และ HTTP การสำรองข้อมูลเฟิร์มแวร์ป้องกันความล้มเหลวในการอัปเกรด
รองรับ DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
รองรับ RMON, MIB II, ภาพมิเรอร์, บันทึกเหตุการณ์, DNS, NTP/SNTP, IEEE802.1ab LLDP
รองรับ IPV6 เซิร์ฟเวอร์ Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
อุปกรณ์เสริม
|
โมดูลรับส่งสัญญาณไฟเบอร์อุตสาหกรรม |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX (1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
|
อะแดปเตอร์แปลงไฟ DIN อุตสาหกรรม |
|
|
IM-DAC220/DC12V1.67A |
AC220V ถึง DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V ถึง DC24V1A, -30℃～70℃ |
รายการบรรจุภัณฑ์
สวิตช์ 1 ชิ้น
คู่มือผู้ใช้ 1 ชิ้น
หมายเหตุ
อุปกรณ์เสริม (ขายึดราง DIN, แหล่งจ่ายไฟ, สายเคเบิลเครือข่าย ฯลฯ) ไม่รวมอยู่ในกล่อง
โปรดเตรียมเองหรือซื้อทั้งชุดจากเรา
ข้อมูลกล่องขนส่ง
ขนาดผลิตภัณฑ์: 158*115*60mm
ขนาดกล่องด้านใน: 253*208*80mm
น้ำหนักผลิตภัณฑ์: 0.75Kg
น้ำหนักบรรจุภัณฑ์: 0.9Kg
ขนาดกล่องหลัก: 555*400*410mm
ปริมาณการบรรจุ: 20 ชิ้น
น้ำหนักบรรจุภัณฑ์: 20Kg
