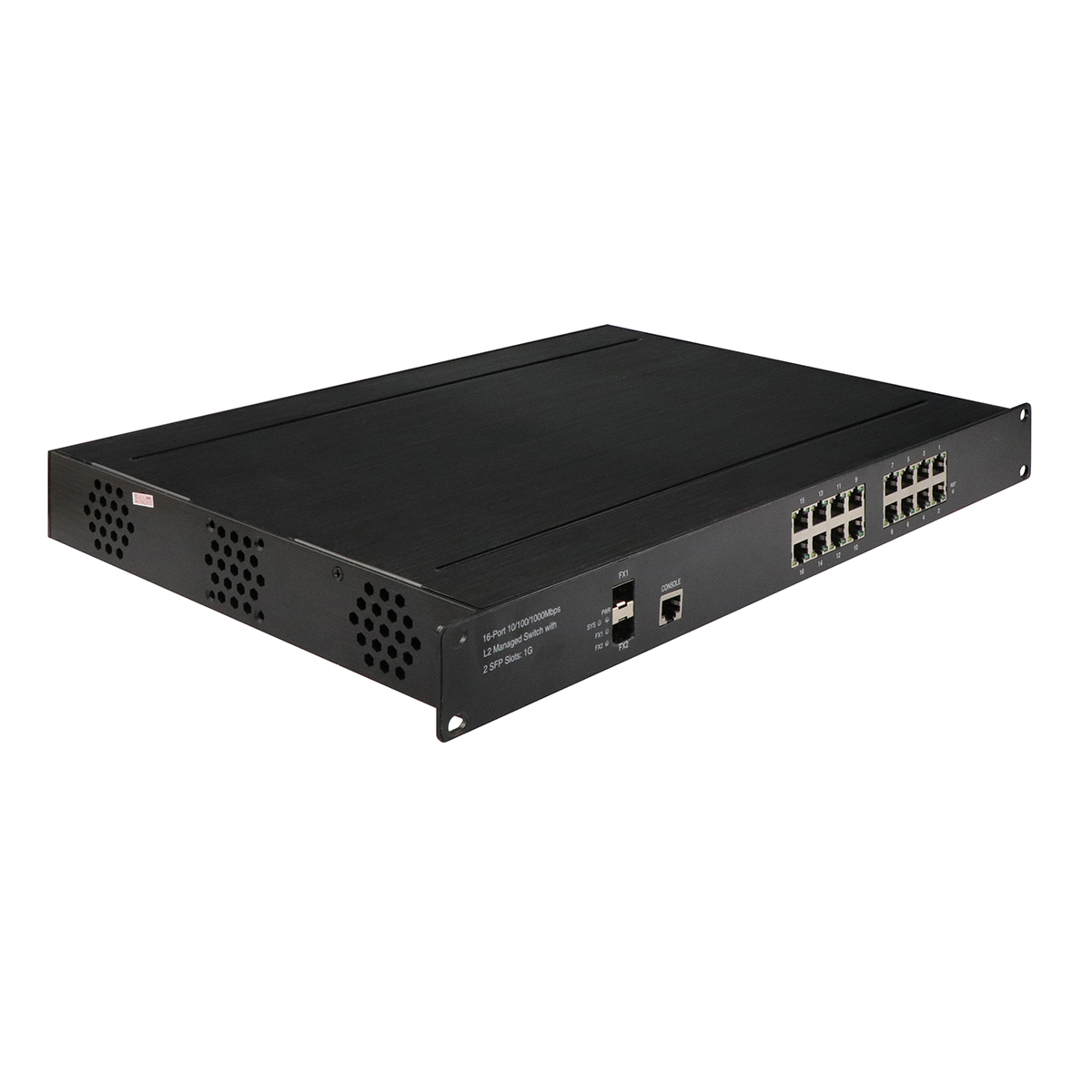

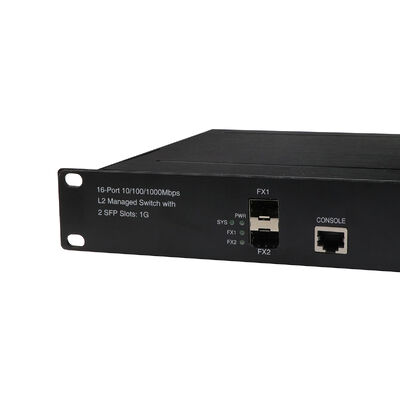

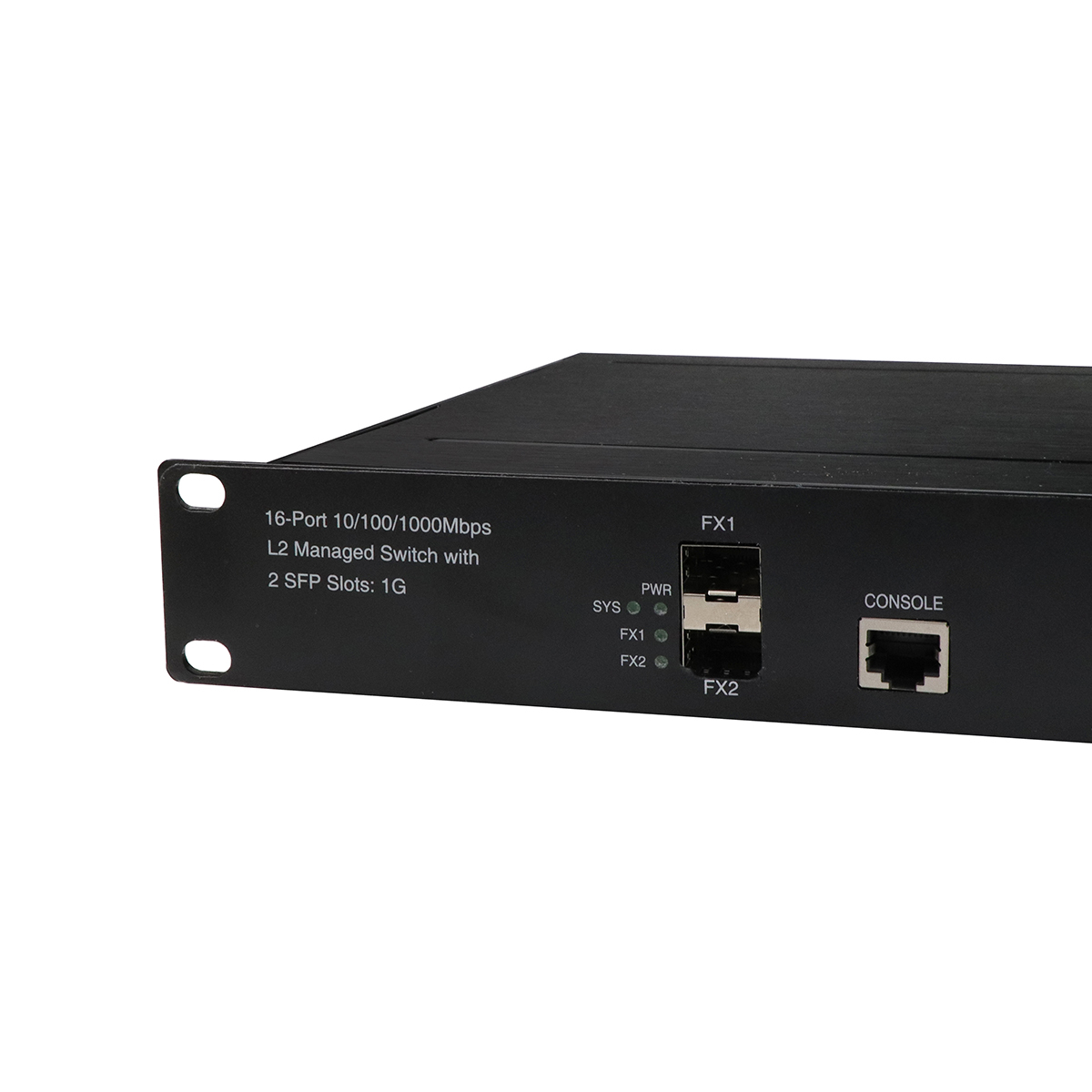

2.5G L2+ การจัดการ 16 Port Industrial Fiber Switch
ข้อมูลเทคนิค
|
ชื่อสินค้า |
10/100/1000Mbps สวิตช์ไฟเบอร์อุตสาหกรรม (2F+16TP) |
|
รุ่นหมายเลข |
IM-FS021600GW |
|
ท่าเรือ |
2 x 1000Mpbs สนาม SFP 16x10/100/1000M UTP RJ45 |
|
มาตรฐาน |
ไออีอี 8023, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
กรอบจัมโบ |
9.6KB |
|
ขนาดตารางที่อยู่ MAC |
8K |
|
ลักษณะการเปลี่ยน |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความกว้างของระบบ: 36Gbps (ไม่ติดจราจร) |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) สนาม SFP ระยะทางส่ง: 20Km, 40Km, 60Km, 80Km, 100Km |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ |
|
พลังงานไฟฟ้า |

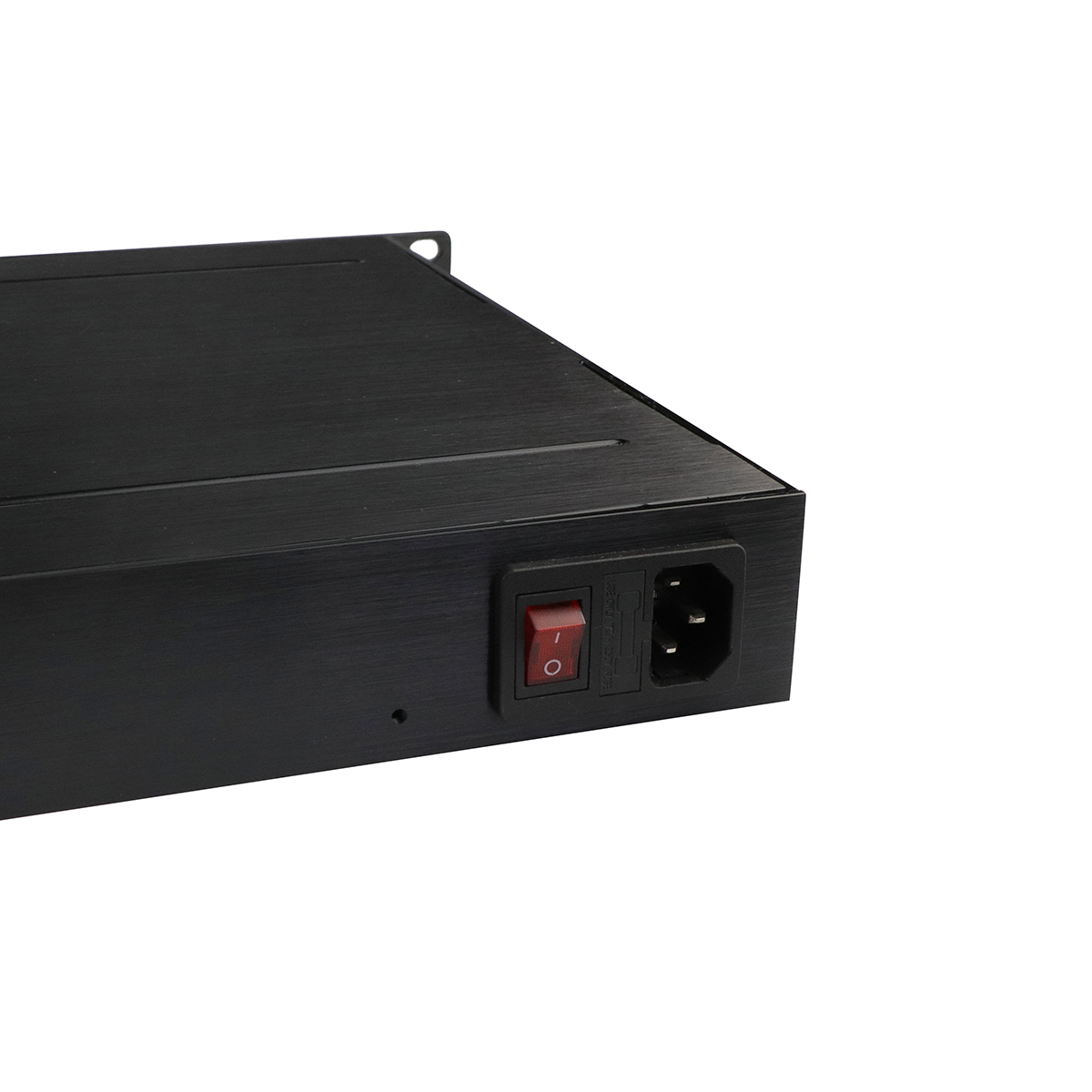

ความดันการเข้า: AC220V การเข้าพลังงานที่ไม่ใช่ขั้ว: การสนับสนุน |
|
สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40°C 85°C ความชื้นในการทํางาน: 5%-95%, ไม่หมัก |
|
มาตรฐานอุตสาหกรรม |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4- การปล่อยสารในสภาพแวดล้อมอุตสาหกรรม EMS: EN61000-6-2-ความต้านทานต่อสภาพแวดล้อมอุตสาหกรรม, EN 61000-4-2 (ESD) ระดับ 3, EN 61000-4-3 (RS) ระดับ 3, EN 61000-4-4 (EFT) ระดับ 3, EN 61000-4-5 (Surge) ระดับ 3, EN 61000-4-6 (CS) ระดับ 3,EN 61000-4-8 การควบคุมการจราจร: NEMA-TS2, การสั่นสะเทือน: IEC 60068-2-6 การตกอิสระ: IEC 60068-2-32, การกระแทก: IEC 60068-2-27 การจราจรทางรถไฟฟ้า: EN 50121-4 |
|
ข้อมูลทางกล |
ประเภทความปลอดภัย: IP30 ขนาด: 483 x 275 x 44.5 มิลลิเมตร |
|
การรับประกัน |
การเปลี่ยนภายใน 1 ปี การซ่อมแซม 3 ปี |
การตั้งตําแหน่งสินค้า
IM-FS021600GW เป็นสวิตช์รวม Ethernet ระดับอุตสาหกรรมที่สร้างขึ้นสําหรับสภาพแวดล้อมที่มีจํานวนมากของอุปกรณ์, การใช้งานสายไฟฟ้ายาวและสภาพการทํางานที่ยากลําบากอยู่ร่วมกันมันถูกออกแบบมาเพื่อทํางานอย่างต่อเนื่องในเครือข่ายในระดับโครงสร้างพื้นฐาน ที่ต้องการผลงานที่คาดเดาได้, การแยกแยกอย่างเข้มงวด และความมั่นคงในระยะยาว แทนการกระโดดกระจายของผู้บริโภค
1สถาปัตยกรรมเครือข่ายและความจุ
อุปกรณ์นี้มีการออกแบบการเชื่อมต่อแบบไฟเบอร์สองแบบรวมกันกับการเข้าถึงทองแดงความหนาแน่นสูงทําให้มันสามารถทําหน้าที่เป็นหน่วยรวมท้องถิ่นหรือสวิตช์การเข้าถึงอุตสาหกรรม ภายในเครือข่ายควบคุมที่กระจายอินเตอร์เฟซออปติกส์สองตัวรองรับการส่งสัญญาณระยะไกลผ่านไฟเบอร์แบบเดียวและแบบหลายแบบ ทําให้สามารถเชื่อมต่อระหว่างห้องควบคุม สถานีย่อย ห้องปฏิบัติการ หรือสถานที่ห่างไกลสายพานเอเธิร์น 16 กิกะบิตรองรับการเชื่อมต่ออุปกรณ์สนามที่หนาแน่นโดยไม่ต้องใช้อุปกรณ์ขยายภายนอก.
ผ้าสวิตชิ่งที่ไม่กั้นและมีความสามารถในการส่งต่อสูง ทําให้การไหลผ่านการจราจรพร้อมกันสามารถดําเนินการได้โดยไม่ต้องมีความจุกจุกที่อยู่ขนาดใหญ่และตาราง VLAN ทําให้เครือข่ายสามารถปรับขนาดได้ เมื่อระบบเติบโต, สนับสนุนสถาปัตยกรรมที่แบ่งแยกไปหลายส่วน, ฟังก์ชัน, หรือโซนความปลอดภัย
2. การลดจํานวน, ความมั่นคงและการควบคุมการจราจร
ออกแบบมาเพื่อใช้งานในอุตสาหกรรมตลอดเวลา สวิตช์รวมกลไกหลายอย่าง เพื่อรักษาความต่อเนื่องของเครือข่ายโปรโตคอลการป้องกันที่ใช้วงแหวนและกระจายต้นไม้ทําให้การรวมตัวกันของโทโปลจีอย่างรวดเร็วและการฟื้นฟูอัตโนมัติจากความล้มเหลวของลิงค์หรือโน้ด, ป้องกันการตัดจุดเดียวในเครือข่ายสําคัญ
การจัดการกับการจราจรถูกปรับปรุงให้ดีที่สุดด้วยการประมวลผลและการสนับสนุนสําหรับกรอบยัมโบ (jumbo frame) เพื่อให้การส่งข้อมูลขนาดใหญ่ในอุตสาหกรรมได้อย่างมีประสิทธิภาพกลไกคุณภาพการให้บริการทําให้การจราจรที่มีความรู้สึกต่อความช้า เช่นสัญญาณควบคุมหรือกระแสการติดตาม, ขณะที่การควบคุมความกว้างแบนด์วิทและการป้องกันพายุป้องกันการจราจรที่ผิดปกติจากการส่งผลกระทบต่อความมั่นคงของระบบโดยรวม
3. การแบ่งแยกและ Multicast Optimization
แพลตฟอร์มนี้รองรับรูปแบบการจัดจําหน่าย VLAN ที่หลากหลาย ทําให้เครือข่ายสามารถแบ่งแยกได้ตามสัญลักษณ์ตามพอร์ต, ที่อยู่ MAC, ซับเน็ต IP หรือโปรโตคอลการใช้งานการแปล VLAN ทําให้โดเมนเครือข่ายที่แตกต่างกันสามารถเชื่อมต่อกันได้โดยไม่ต้องปรับแต่งใหม่.
สําหรับสภาพแวดล้อมที่มีการถ่ายทอดหลายรายการ สวิตช์รวมถึงฟังก์ชันการควบคุมการถ่ายทอดหลายรายการที่ก้าวหน้า IGMP และกลไกการสืบสานและกรอง MLD รับรองว่าการจราจรการถ่ายทอดหลายรายการจะจัดส่งเฉพาะเมื่อจําเป็นการลดการใช้บริการความกว้างแบนด์วิธที่ไม่จําเป็นในแอพลิเคชั่น เช่น การตรวจจับวีดีโอและการติดตามในเวลาจริง.
4. ความปลอดภัยและการควบคุมการเข้าถึง
ความปลอดภัยถูกบังคับใช้ผ่านหลายชั้น เริ่มจากระดับท่าเรือ และขยายผ่านการยืนยันตัวตน การอนุญาต และการเข้าถึงการจัดการที่เข้ารหัสสวิตช์รองรับกรอบการยืนยันตัวตนมาตรฐาน และนโยบายการควบคุมการเข้าถึงเพื่อจํากัดอุปกรณ์และผู้ใช้ที่ไม่ได้รับอนุญาต.
กลไกป้องกันเพิ่มเติมช่วยลดการคุกคามเครือข่ายทั่วไป เช่น การหลอกลวงและการใช้ที่อยู่โดยไม่อนุมัติโปรต็อกอลการจัดการที่ปลอดภัยรับประกันข้อมูลการตั้งค่าและการควบคุมการจราจรยังคงถูกคุ้มครองระหว่างการเข้าถึงและการบํารุงรักษาทางไกล.
5การจัดการและการบํารุงรักษา
อุปกรณ์สามารถบริหารได้โดยใช้อินเตอร์เฟสหลายอย่างเพื่อให้เหมาะสมกับความชอบในการปฏิบัติงานที่แตกต่างกัน, รวมถึงการเข้าถึงแถวคําสั่ง, การตั้งค่าบนเว็บ, และแพลตฟอร์มการจัดการเครือข่ายกลาง.การบํารุงรักษาซอฟต์แวร์ระยะไกลถูกสนับสนุนด้วยกลไกการปรับปรุงที่ปลอดภัยที่ออกแบบเพื่อป้องกันการหยุดบริการเนื่องจากการอัพเดทที่ล้มเหลว.
อุปกรณ์วินิจฉัยที่ติดตั้งช่วยในการตั้งตําแหน่งความผิดพลาด ลดเวลาในการแก้ปัญหาในอุปกรณ์ขนาดใหญ่และมาตรฐานการติดตาม ทําให้สามารถบูรณาการได้อย่างต่อเนื่องในกระบวนการทํางานที่ดําเนินการ.
6การออกแบบสิ่งแวดล้อมและเครื่องกล
สวิตช์ถูกสร้างขึ้นเพื่อใช้ในสภาพแวดล้อมที่ต้องการทางกายภาพสามารถทํางานได้อย่างน่าเชื่อถือในสถานที่ที่เผชิญกับความร้อนหนาวและสารพิษในอากาศ
การปฏิบัติตามมาตรฐานอุตสาหกรรม อิเล็กทรอนิกส์ และการขนส่งที่เกี่ยวข้องกับอุตสาหกรรม ให้แน่ใจว่าอุปกรณ์สามารถนําไปใช้ในสภาพแวดล้อมเฉพาะ เช่น ระบบรถไฟฟ้า, ตู้กลางแจ้ง,และอุปกรณ์พลังงาน.ความทนทานต่อการสั่นสะเทือน การกระแทกและการขัดแย้งทางไฟฟ้าเพิ่มความทนทานในการใช้งาน
7พลังงานไฟฟ้าและอุปกรณ์ติดตั้ง
ออกแบบมาเพื่อการใช้งานในระดับพื้นฐาน สวิตช์รองรับการเข้าพลังงานแอลเอซี ด้วยความอดทนต่อการเชื่อมต่อที่ไม่เป็นขั้ว ทําให้การติดตั้งง่ายขึ้นในระบบไฟฟ้าอุตสาหกรรมปัจจัยรูปร่างของชาสซี่เหมาะสําหรับการติดตั้ง rack ในห้องควบคุม, สถานีไฟฟ้าและตู้อุปกรณ์อุตสาหกรรม
กรณีการใช้งานการใช้งาน
1การควบคุมและอัตโนมัติโรงงาน
ทําหน้าที่เป็นชั้นการเข้าถึงและการรวมสําหรับเครือข่ายอัตโนมัติ, เชื่อมต่อตัวควบคุม, เซ็นเซอร์, HMI และระบบการติดตามในขณะแยกการจราจรผ่านกลไก VLAN และ QoS
2ระบบรถไฟและการขนส่ง
ใช้ในเครือข่ายติดถนน, สถานี และติดถนนที่ความเชื่อมโยงกับมาตรฐานรถไฟ และการแก้ไขความผิดพลาดอย่างรวดเร็วเป็นสิ่งจําเป็นในการรักษาการจดหมายและบริการข้อมูล
3เครือข่ายไฟฟ้าและบริการ
ใช้ในสถานีย่อย, สถานที่พลังงานที่สามารถปรับปรุงได้ใหม่ และระบบติดตามเครือข่าย, สนับสนุนการออกแบบเครือข่ายที่เหลือใช้และความอดทนต่อสิ่งแวดล้อมที่กว้างขวางสําหรับการใช้งานกลางแจ้งและใต้ดิน
4อุตสาหกรรมหนักและทรัพยากร
ใช้ในโรงงานเหมืองแร่, โลหะ, และโรงงานปิโตรเคมี ที่ฝุ่น, ความสั่นสะเทือน และเสียงเสียงไฟฟ้าเป็นเรื่องปกติ ขณะที่การวินิจฉัยทางไกลลดความพยายามในการบํารุงรักษา
5. โรงเรียนอุตสาหกรรมและการเชื่อมโยงกระดูกสันหลัง
ทําหน้าที่เป็นสวิตช์รวมที่เชื่อมต่อด้วยสายไฟเบอร์เชื่อมต่อศูนย์ข้อมูล สวนอุตสาหกรรม และสถานที่ควบคุม รองรับการแลกเปลี่ยนข้อมูลปริมาณสูงและการขยายขนาด
6ความปลอดภัยและการติดตามทางไกล
รองรับระบบกล้องขนาดใหญ่และระบบการติดตามผ่านการจัดการ Multicast ที่มีประสิทธิภาพและการตั้งลําดับความสําคัญของจราจร โดยรักษาความแยกระหว่างเครือข่ายการเฝ้าระวังและการดําเนินงาน
7. โครงสร้างพื้นฐานการขนส่งมวลชน
รวมเข้ากับระบบการสื่อสารทางรถไฟฟ้าและการขนส่ง เพื่อให้มีการเชื่อมต่อที่ยืดหยุ่นสําหรับอุปกรณ์บนเครื่อง, ริมทางและระดับสถานี
คุณสมบัติของซอฟต์แวร์
FAQ
1มันใช้ชิปอะไร?
โอลิคอม: วีเทส
2ฉันสามารถปรับแต่งมันได้มั้ย?
โอลิคอม: ใช่
เราสนับสนุนบริการ OEM เช่นโลโก้, ชื่อรุ่น, ใบสัญลักษณ์, หน้ากาก PVC และชิ้นส่วนสินค้า ((ชุดติดตั้ง, แบล็อกปลายไฟฟ้า เป็นต้น)
3ฉันสามารถเชื่อมต่อมันกับอุปกรณ์ 10/100M ได้หรือไม่
โอลิคอม: ใช่
สําหรับพอร์ต LAN พวกเขาเป็น 10/100/1000M อัตโนมัติการตรวจจับ
สําหรับพอร์ตไฟเบอร์ กรุณาตั้งค่าความเร็ว 100Mbps ผ่าน Web GUI หรือ CLI
4, ผมสามารถปิดฟังก์ชัน PoE สําหรับบางท่าทางเมื่อจําเป็นได้หรือไม่?
A: ใช่
สวิตช์ที่จัดการ PoE ทั้งหมดในชุดนี้รองรับการจัดการ PoE
กรุณาตั้งสถานะ PoE ผ่าน Web GUI หรือ CLI
5คุณทํา SKD / CKD?
A: ใช่
ในฐานะโรงงาน เราเคยเจอเรื่องนี้หลายครั้งแล้ว
