Olycom Hardened Ring Managed 1G Ethernet Switch
ข้อมูลจำเพาะ
|
พอร์ต |

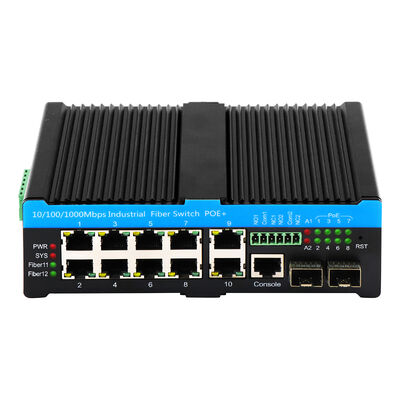

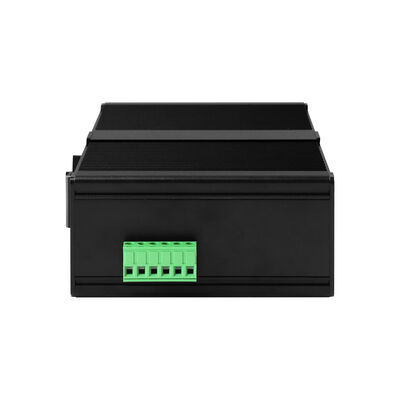

พอร์ต SFP 2*100/1000/2500Mpbs SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 2*10*100/1000M UTP RJ45 Uplink (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) 8*UTP Downlinks 1*พอร์ตคอนโซล 1*ขั้วต่อไฟ 6 พิน 2*เอาต์พุตสัญญาณเตือนภัย |
|
โปรโตคอล |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
คุณสมบัติการสวิตช์ |
โหมดการส่งข้อมูล: จัดเก็บและส่งต่อ ความล่าช้าในการส่งต่อ:<10us แบนด์วิดท์ของระบบ: 30Gbps (ไม่ติดขัด) ขนาด DRAM: 128M ขนาด Flash: 16M VLAND ID: 4096 ขนาดตารางที่อยู่ MAC: 8K Jumbo Frame: 9.6KB |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 สายคู่บิดเกลียวแบบไม่มีฉนวน (≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า สายคู่บิดเกลียวแบบมีฉนวน (≤100m) |
|
LED |
พลังงาน, ระบบ, เครือข่าย, ไฟเบอร์, สัญญาณเตือนภัย PWR: พลังงาน, สีแดง SYS: ระบบ, สีแดง ลิงก์/กิจกรรมเครือข่าย: ไฟ LED สีเขียว อัตราข้อมูลเครือข่าย: ไฟ LED สีส้ม (เปิดสำหรับ 1G) ไฟเบอร์ลิงก์: สีเขียว ไฟ LED สัญญาณเตือนภัย: กะพริบสีแดง |
|
แหล่งจ่ายไฟ |
แรงดันไฟฟ้าขาเข้า: DC12V~DC57V อุณหภูมิในการทำงาน: -40°C ถึง +75°C การเชื่อมต่อย้อนกลับ: รองรับ |
|
สภาพแวดล้อม |
อุณหภูมิในการจัดเก็บ: -40°C～85°C ความชื้นในการทำงาน: 10%～90%, ไม่มีการควบแน่น ความชื้นในการจัดเก็บ: 10%～95%, ไม่มีการควบแน่น |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ±15KV อากาศ, ±6KV สัมผัส EFT: IEC61000-4-4, ทั่วไป ±6KV ไฟกระชาก: IEC61000-4-5, Differential ±2KV, Common±6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |

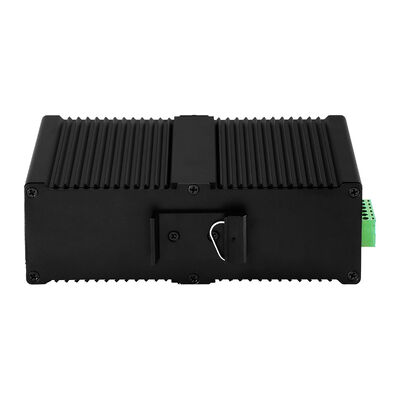

เปลือก: เปลือกโลหะลูกฟูก, ระดับ IP40 ขนาด: 165*112*45.5 มม. วิธีการติดตั้ง: การติดตั้งแบบราง Din น้ำหนัก: 0.75 กก./0.9 กก. (สุทธิ/รวม) |
|
การรับประกัน |
3 ปี, การสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน |
คุณสมบัติหลัก
1. การกำหนดค่าพอร์ตที่หลากหลาย
2 x พอร์ตไฟเบอร์ SFP 2.5Gbps (เข้ากันได้กับ SM/MM, การส่งข้อมูล 500m–120Km) + พอร์ต UTP RJ45 8 x 10/100/1000M (การตรวจจับอัตโนมัติ MDI/MDIX) เสริมด้วยพอร์ตคอนโซล 1 พอร์ต, ขั้วต่อไฟ 1 ชุด และเอาต์พุตสัญญาณเตือนภัย 2 ชุด เพื่อการปรับใช้เครือข่ายที่ยืดหยุ่น
2. การสนับสนุนเครือข่าย Ring ขั้นสูง
สอดคล้องกับโปรโตคอล ITU-T G.8032V1/V2 Rapid Ring รวมถึงโปรโตคอล STP/RSTP/MSTP spanning tree เพื่อให้มั่นใจถึงการกู้คืนเครือข่ายที่รวดเร็วและการป้องกันลูปสำหรับการกำหนดค่าเครือข่าย ring ที่สำคัญ
3. การประมวลผลข้อมูลความเร็วสูง
โหมดการส่งข้อมูลแบบ Store-and-forward พร้อม <10us ความล่าช้าในการส่งต่อ, แบนด์วิดท์ระบบที่ไม่ถูกบล็อก 40Gbps, อัตราการส่งต่อ 22.321Mpps, ตารางที่อยู่ MAC 8K, VLAN ID 4096 และบัฟเฟอร์แพ็กเก็ต 4Mb—รองรับเฟรมจัมโบ้สูงสุด 9.6KB เพื่อการส่งข้อมูลขนาดใหญ่ที่ราบรื่น
4. การปรับตัวเข้ากับสิ่งแวดล้อมที่สมบุกสมบัน
แชสซีโลหะแบบมีครีบเพื่อการกระจายความร้อนที่มีประสิทธิภาพ, การป้องกันฝุ่น IP40 และการป้องกันไฟกระชาก 6KV (IEC 61000-4-5: Differential ±2KV, Common ±6KV) ทนต่ออุณหภูมิในการจัดเก็บ -40℃～85℃ และความชื้นที่ไม่ควบแน่น 10%～95% ทนทานต่อ ESD (±15KV อากาศ, ±6KV สัมผัส) และ EFT (±6KV)
5. การจัดการเครือข่ายที่ครอบคลุม
รองรับ Web GUI, Cisco®-like CLI, SNMP v1/v2c/v3 และ Telnet เพื่อการกำหนดค่าที่ใช้งานง่าย มีการวินิจฉัยสายเคเบิล (ตำแหน่งจุดบกพร่อง), อีเธอร์เน็ตประหยัดพลังงาน (IEEE 802.3az), VLAN (802.1q), การรวมลิงก์ (LACP/static), QoS และการปราบปรามพายุเพื่อประสิทธิภาพเครือข่ายที่ดีที่สุด
6. สัญญาณเตือนภัยและการป้องกันอัจฉริยะ
พอร์ตเอาต์พุตสัญญาณเตือนภัยแบบ dry-contact 2 ทาง (เชื่อมต่อกับกระดิ่ง/ไซเรนภายนอกได้) พร้อมการแสดงสถานะสัญญาณเตือนภัยแบบเรียลไทม์—ทริกเกอร์การแจ้งเตือนสำหรับความล้มเหลวของพอร์ตเพื่อเปิดใช้งานการตรวจสอบระยะไกล พร้อมการป้องกันอุณหภูมิเกินและการรองรับการเชื่อมต่อไฟฟ้าย้อนกลับเพื่อเพิ่มความน่าเชื่อถือ
7. การติดตั้งที่กะทัดรัดและยืดหยุ่น
เปลือกโลหะลูกฟูก (16511245.5 มม.) พร้อมการออกแบบการติดตั้งแบบราง Din, น้ำหนักเบา (น้ำหนักสุทธิ 0.75 กก.) เหมาะอย่างยิ่งกับตู้ควบคุมอุตสาหกรรมที่คับแคบ
8. การปฏิบัติตามข้อกำหนดทางอุตสาหกรรมอย่างเข้มงวด
เป็นไปตามมาตรฐาน CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) และ FCC (47 CFR Part 15 Subpart B Class B) การรับรอง, สอดคล้องกับมาตรฐาน IEC 61000 series สำหรับ ESD, EFT และไฟกระชาก—เหมาะสำหรับการใช้งานด้านการขนส่งและการจราจรที่สำคัญ
สถานการณ์การใช้งาน
1. ระบบอัตโนมัติของโรงงานและกระบวนการ
สร้างขึ้นเพื่อรองรับการสื่อสารที่ต่อเนื่องและเชื่อถือได้ระหว่างระบบอัตโนมัติ รวมถึง PLC, ตัวควบคุมอุตสาหกรรม, เซ็นเซอร์ และแอคทูเอเตอร์ ช่วยให้มั่นใจได้ถึงการไหลของข้อมูลที่ราบรื่นในสายการผลิตและสภาพแวดล้อมของกระบวนการ ทำให้สามารถควบคุมได้อย่างแม่นยำและการดำเนินงานด้านการผลิตที่มั่นคง
2. ระบบขนส่งอัจฉริยะ
ติดตั้งในโครงสร้างพื้นฐานด้านการขนส่ง เช่น ตู้จราจร เครือข่ายสัญญาณรถไฟ และระบบตรวจสอบ การออกแบบเครือข่ายแบบวงแหวนช่วยให้ข้อมูลผ่านโหนดได้โดยไม่หยุดชะงัก รักษาความพร้อมใช้งานของเครือข่ายสำหรับการจราจรและปฏิบัติการรถไฟที่สำคัญต่อเวลา
3. สภาพแวดล้อมที่รุนแรงและการปรับใช้ภารกิจที่สำคัญ
ออกแบบมาเพื่อใช้ในสถานที่ที่มีเสียงรบกวนทางไฟฟ้าและสภาพแวดล้อมที่ต้องการ รวมถึงไซต์การกระจายพลังงาน การติดตั้งน้ำมันและก๊าซ และสิ่งอำนวยความสะดวกกลางแจ้งที่ปลอดภัย รักษาประสิทธิภาพที่สม่ำเสมอแม้ในอุณหภูมิที่สูงเกินไปและการรบกวนทางอุตสาหกรรม
4. โครงสร้างพื้นฐานการสื่อสารแบบไฟเบอร์
ทำหน้าที่เป็นอุปกรณ์เข้าถึงหรือรวมไฟเบอร์ในเครือข่ายออปติคัลส่วนตัวและโครงสร้างพื้นฐานการสื่อสารทางอุตสาหกรรม อินเทอร์เฟซไฟเบอร์ SFP ช่วยให้สามารถขยายระยะการส่งข้อมูลในขณะที่รองรับข้อกำหนดปริมาณงานข้อมูลสูง
5. การควบคุมแบบกระจายและการกำกับดูแลระยะไกล
รองรับการเชื่อมต่อที่เชื่อถือได้สำหรับอุปกรณ์ที่กระจายทางภูมิศาสตร์ในแอปพลิเคชันต่างๆ เช่น สาธารณูปโภค การขุด และการผลิตพลังงาน กลไกการเตือนภัยและการตรวจสอบแบบบูรณาการช่วยให้ผู้ปฏิบัติงานระบุข้อบกพร่องได้อย่างรวดเร็วและรักษาเสถียรภาพของระบบ
6. สวนอุตสาหกรรมและวิทยาเขตองค์กร
จัดเตรียมรากฐานเครือข่ายที่ปรับขนาดได้สำหรับวิทยาเขตอุตสาหกรรม ศูนย์โลจิสติกส์ และโซนองค์กร ทำให้สามารถเชื่อมต่ออุปกรณ์จำนวนมากได้อย่างปลอดภัยในขณะที่รองรับการจัดการเครือข่ายแบบรวมศูนย์และการขยายตัวในระยะยาว
อุปกรณ์เสริม
|
โมดูลออปติคัลสำหรับอุตสาหกรรม |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
แหล่งจ่ายไฟ DIN สำหรับอุตสาหกรรม |
|
|
IM-DAC220/DC12V1.67A |
AC220V ถึง DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V ถึง DC24V1A, -30℃～70℃ |
