สวิทช์เครือข่าย PoE ที่จัดการโดย Olycom L2/L2+
ข้อมูลเทคนิค
|
ชื่อสินค้า |
10/100/1000Mbps การจัดการอุตสาหกรรม PoE ไฟเบอร์สวิตช์ ((1F + 6TP) |
|
รุ่นหมายเลข |
IM-FP166GW |
|
ท่าเรือ |
1*100/1000/2500Mpbs สนาม SFP SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 6*10/100/1000M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) |
|
หลักเกณฑ์ |
ไออีอี 8023 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
การเปลี่ยนลักษณะ |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความช้าในการส่ง: <10us ความกว้างของระบบ: 17Gbps ((ไม่ติดรถ) ขนาด DRAM: 128M ขนาดไฟฟ้า: 16M ID VLAND: 4096 ขนาดตารางที่อยู่ MAC: 8K แฟรมจัมโบ 9.6KB |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ PWR: พลังงาน
สีส้ม: Link/ACT สีเขียว: ความเร็วเครือข่าย 1000M ((ปิดเมื่อมัน 100Mb/s)
สายใย: FX1 |
|
พลังงาน |
ความดันการเข้า: 48V ((สูงสุด 52V) ความดันออก PoE: 48V พลังการออก PoE รายเดียว: 30W ((พอร์ต 1 ~ 6) งบประมาณสูงสุด: 180W การเชื่อมต่อกลับ: การสนับสนุน |
|
PoE Wiring |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40°C ∼75°C อุณหภูมิการเก็บรักษา: -40°C 85°C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ± 15KV การติดต่ออากาศ, ± 6KV EFT: IEC61000-4-4 สาธารณะ ± 6KV ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 ขนาดความหนาของเครื่องจักร EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |

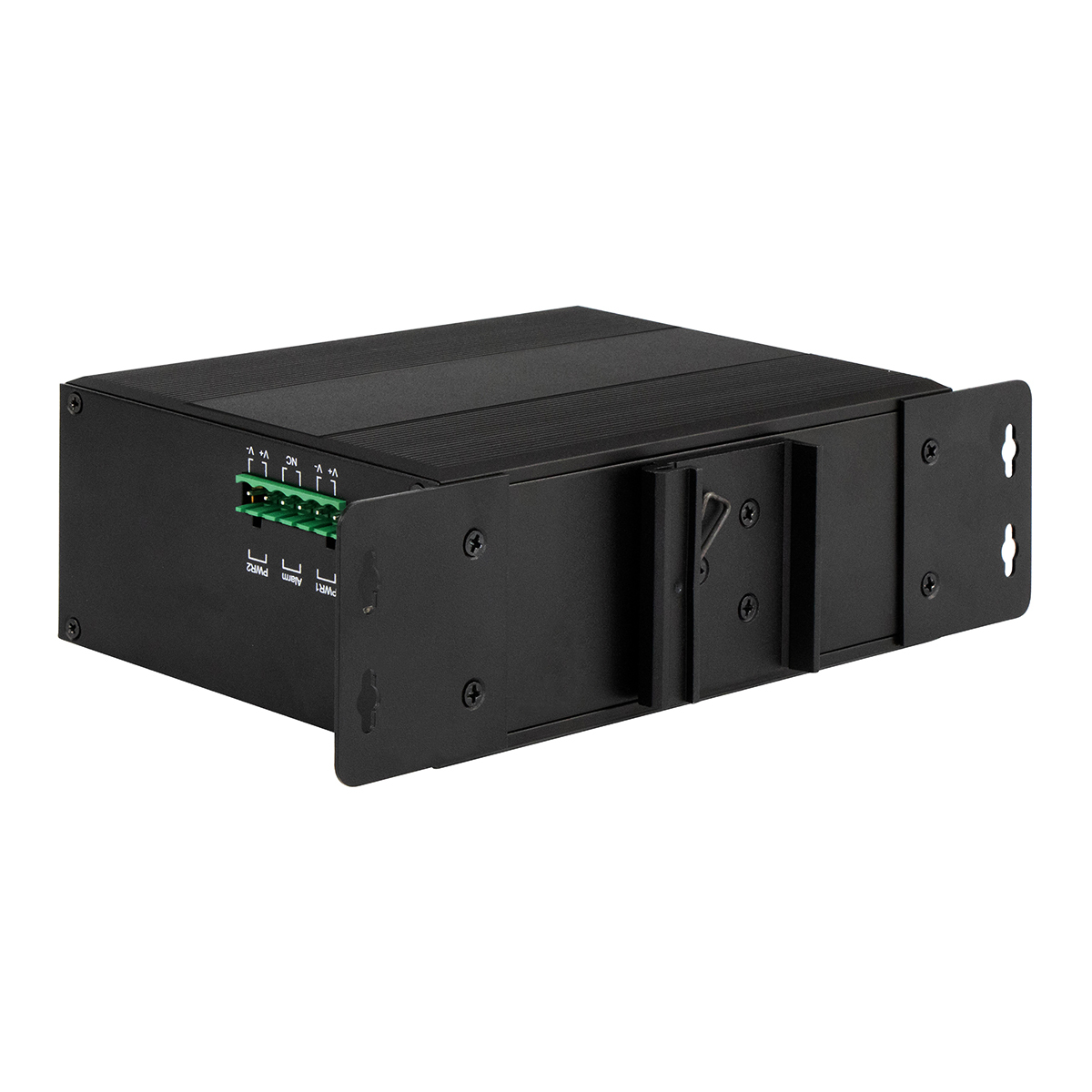

เปลือก: เปลือกโลหะกระบวน, ระดับ IP40 ขนาด: 158*115*60mm วิธีการติดตั้ง: ดิน-รีล / การติดตั้งผนัง น้ําหนัก: 0.75 กิโลกรัม/0.9 กิโลกรัม ((Net/Gross) |
|
การรับประกัน |
3 ปี การสนับสนุนทางเทคนิคตลอดชีวิต |
ลักษณะสําคัญ
1ความสามารถทางการทํางาน
เครือข่ายไฟเบอร์ไฮบริด
สวิตช์รวมอินเตอร์เฟซ SFP ความเร็วโปรแกรมได้ (100M / 1G / 2.5G) กับพอร์ต Gigabit Ethernet ที่ต่อรองกันด้วยอัตโนมัติหกพอร์ตสามารถเชื่อมต่อกันได้อย่างต่อเนื่องระหว่างสายไฟฟ้าสายไฟฟ้าและอุปกรณ์อุตสาหกรรมที่มีฐานทองแดง โดยไม่ต้องมีความต้องการการเชื่อมต่อไฟฟ้าพิเศษ.
2ความแข็งแกร่งของเครือข่ายและการป้องกันลุป
ออกแบบมาสําหรับท็อปโลยีแหวนและเรดันดานต์ อุปกรณ์นี้รองรับ ITU-T G.8032 Ethernet Protection Ring พร้อมกับโปรโตคอล STP / RSTP / MSTPอุปกรณ์เหล่านี้ทําให้การฟื้นฟูโทโปลจีอย่างรวดเร็ว และป้องกันวงจรเครือข่ายในอุปกรณ์อุตสาหกรรมที่ซับซ้อน.
3. การทํางานการสลับผ่านสูง
สถาปัตยกรรมสวิตชิ่งที่ปรับปรุงให้สามารถส่งข้อมูลได้โดยไม่กดขวาง ด้วยความช้าระดับไมโครวินาทีและความสะดวกพอเพียงให้ความสามารถในการทํางานที่มั่นคงภายใต้ภาระการจราจรหนักและกระจาย.
4มูลนิธิอุตสาหกรรมฮาร์ดแวร์
พร้อมด้วยความทรงจําระบบที่กว้างขวางและการเก็บความจําแบบแฟลช แพลตฟอร์มรักษาการทํางานอย่างต่อเนื่องในขณะที่สนับสนุนฟังก์ชันการจัดการและความปลอดภัยที่ก้าวหน้าแม้ในสภาพแวดล้อมเครือข่ายที่ติดตั้งต่อเนื่อง.
5. การแข็งแรงทางสิ่งแวดล้อมและไฟฟ้า
กล่องโลหะให้ความคุ้มกัน IP40 ในขณะที่การป้องกันที่สร้างขึ้นต่อการกระจายไฟฟ้า, ESD และไฟฟ้าที่ผ่านเร็วปกป้องระบบจากอันตรายไฟฟ้าอุตสาหกรรมทั่วไปอุณหภูมิการทํางานที่กว้างและความอดทนต่อความชื้นทําให้สวิทช์เหมาะสําหรับการใช้งานภายนอกและตู้อุตสาหกรรม.
6การจัดการเครือข่ายหลายโหมด
การตั้งค่าและการติดตามสามารถดําเนินการผ่านอินเตอร์เฟซหลายอย่าง, รวมถึงการจัดการบนเว็บ, CLI, SNMP และ Telnet.อุปกรณ์การวินิจฉัย เช่น การตรวจพบความผิดพลาดของสายไฟฟ้า และลักษณะประหยัดพลังงาน ช่วยลดค่าบริการและปรับปรุงรักษาความสะดวก.
7. การควบคุมการจราจรที่ทันสมัยและการแบ่งแยก
การสนับสนุนการติดป้าย VLAN, การรวมลิงค์, การจัดลําดับความสําคัญของ QoS และการยับยั้งการออกอากาศทําให้สามารถควบคุมพฤติกรรมการจราจรได้อย่างแม่นยําการอนุญาตให้บริการที่สําคัญถูกแยกและให้ความสําคัญภายในเครือข่ายอุตสาหกรรมร่วมกัน.
8การออกแบบที่พัฒนาเพื่อความปลอดภัย
สวิตช์นี้มีมาตรการควบคุมการเข้าถึงและการเข้ารหัสหลายชั้น รวมถึง 802.1X, RADIUS, ACL, TACACS + และโปรโตคอลการจัดการที่ปลอดภัยการใช้ฟอร์มแวร์ที่หลากหลายและการสนับสนุนโปรโตคอลที่กว้างขวาง ช่วยให้มีความปลอดภัยและความยืดหยุ่นในการปรับปรุงในระยะยาว.
9ความยืดหยุ่นในการติดตั้งและการปฏิบัติตามมาตรฐาน

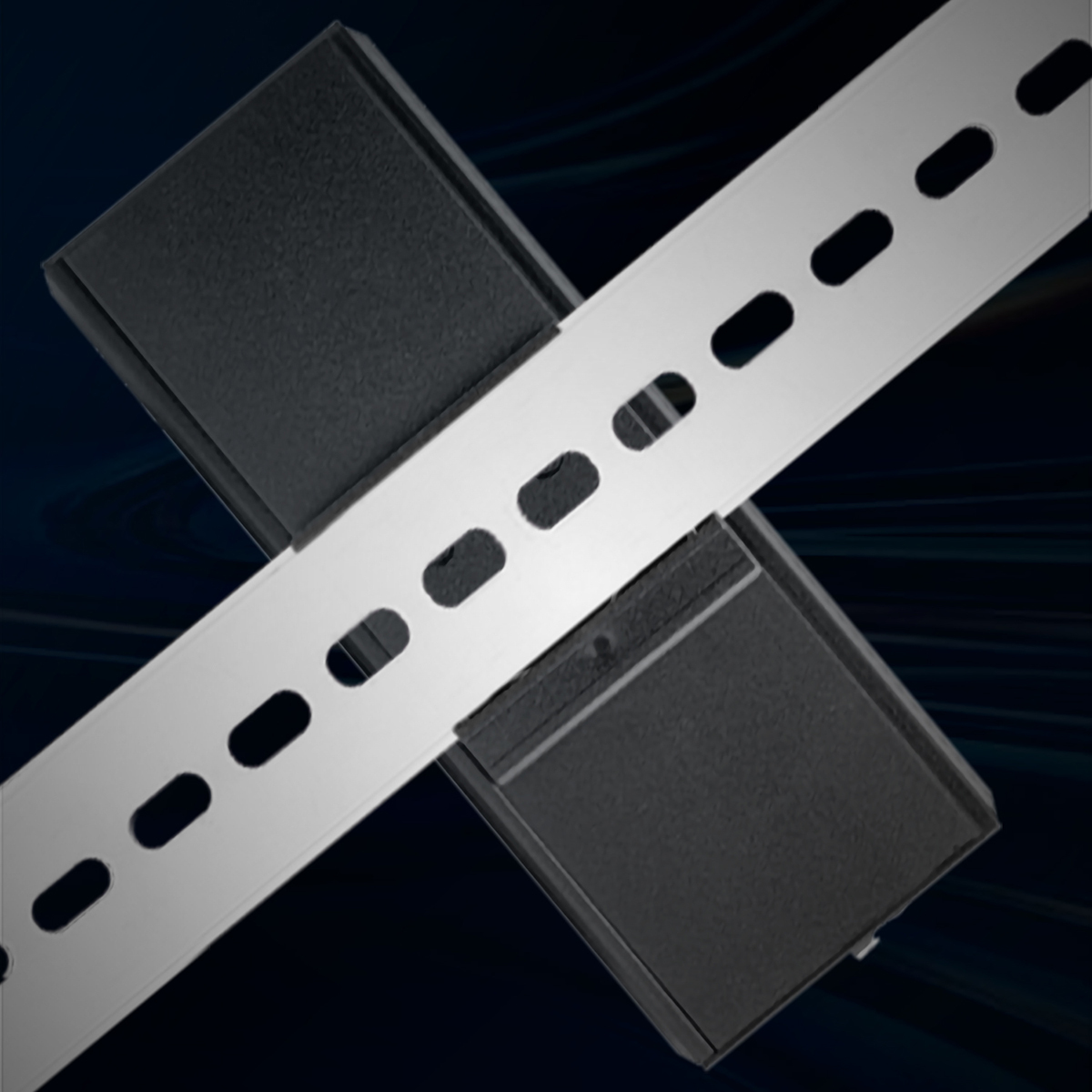

ออกแบบมาเพื่อการติดตั้ง DIN-rail หรือติดตั้งผนัง, กล่องคอมแพคตเข้ากันได้ง่ายในตู้ควบคุมที่จํากัดพื้นที่. อุปกรณ์ตรงกับมาตรฐานความปลอดภัยและ EMC สากลหลักการประกันการทํางานที่น่าเชื่อถือได้ทั่วโลกในอุตสาหกรรม.
การสนับสนุนการสื่อสารระยะไกล
อินเตอร์เฟซออปติกส์รองรับระยะทางการส่งถึง 120 กิโลเมตรผ่านไฟเบอร์แบบเดียว ขณะที่พอร์ต Ethernet รองรับสายไฟเบอร์ทองแดงมาตรฐานสําหรับการเชื่อมต่อท้องถิ่นสูงถึง 100 เมตรทําให้การออกแบบเครือข่ายที่สามารถปรับขนาดได้ ผ่านสถานที่อุตสาหกรรมขนาดใหญ่.
สถานการณ์การใช้งานทั่วไป
1.การผลิตอัตโนมัติและการควบคุมกระบวนการ
ทําหน้าที่เป็นกระดูกสันหลังการสื่อสารสําหรับ PLC, เซนเซอร์และระบบควบคุม, รองรับการแลกเปลี่ยนข้อมูลในเวลาจริงที่จําเป็นสําหรับการควบคุมการผลิตและการติดตามอุปกรณ์
2ระบบการขนส่งและการจราจร
ใช้ในตู้ติดถนน, เครือข่ายรถไฟ, และระบบบริหารการจราจร ที่การรีดันซิ่งแหวนรับประกันการทํางานอย่างต่อเนื่องของเครือข่ายสัญญาณและควบคุม
3. เครือข่ายเบนด์กว้างส่วนตัวและอุตสาหกรรม
ทําหน้าที่เป็นหน่วยเข้าถึงไฟเบอร์หรือหน่วยรวมสําหรับเครือข่ายเอกชนขององค์กรและอุตสาหกรรม ทําให้การสื่อสารความกว้างขวางความถี่สูงระหว่างสถานที่ที่กระจายได้
4การดําเนินงานอุตสาหกรรมทางไกล
รองรับการเชื่อมต่อเครือข่ายสําหรับอํานวยความสะดวกที่แพร่ระบายทางภูมิศาสตร์ เช่น โรงงานบํารุงน้ํา สถานที่เหมืองแร่ และอํานวยความสะดวกด้านพลังงาน ทําให้สามารถติดตามและบํารุงรักษาได้เป็นกลาง
5. เครือข่ายเฝ้าระวังและรักษาความปลอดภัยภายนอก
ให้การเข้าถึงเครือข่ายที่มั่นคงสําหรับกล้อง IP, จุดการเข้าถึงไร้สาย และอุปกรณ์ติดตามที่ใช้ในสภาพแวดล้อมความปลอดภัยภายนอกหรือรอบ
6คัมพัสอุตสาหกรรมและสวนโลจิสติกส์
สร้างชั้นการเข้าถึงของเครือข่ายอุตสาหกรรมและธุรกิจขนาดใหญ่ รองรับสถาปัตยกรรมที่แบ่งแยก, การตั้งความสําคัญของบริการ, และความหนาแน่นของอุปกรณ์สูง
อุปกรณ์เสริม
|
โมดูลออปติกอุตสาหกรรม |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
พลังงานไฟฟ้า DIN อุตสาหกรรม |
|
|
หน่วยการตรวจสอบการใช้งาน |
AC220V ถึง DC48V2.5A, -40°C~70°C |
|
ขนาดความหนา |
AC220V ถึง DC48V5A, -40°C~70°C |
|
ขนาดความหนา |
AC220V ถึง DC48V10A, -40°C~70°C |
