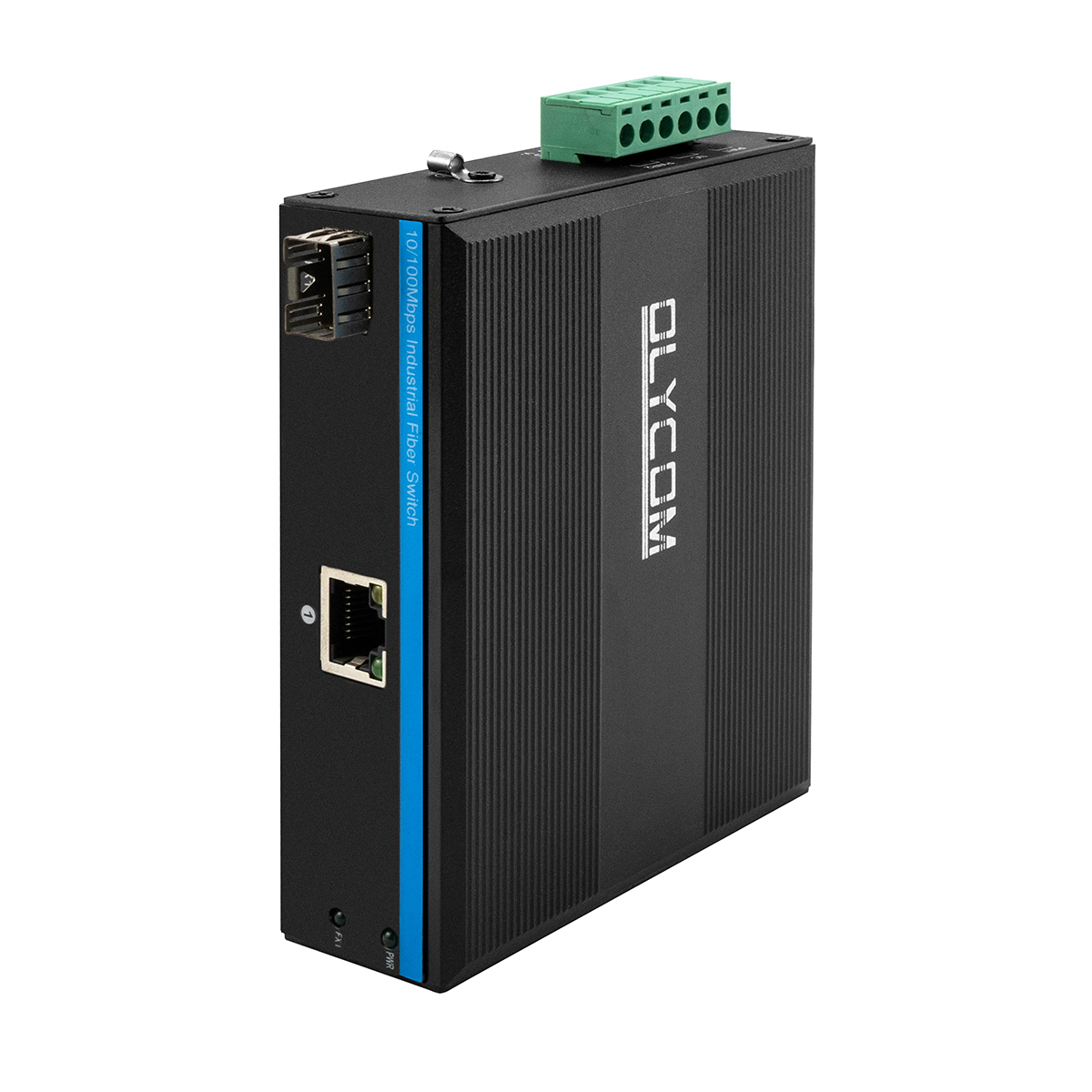

ตัวแปลงสื่ออีเธอร์เน็ตความเร็วสูงภายนอกอาคาร
ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์ |
ตัวแปลงสื่อไฟเบอร์อุตสาหกรรม 10/100Mbps (1TP+1F) |
|
หมายเลขรุ่น |
IM-MC110FE |
|
พอร์ต |
1 x พอร์ต 100Mpbs SM:1310nm/1550nm,20Km 1490nm/1550nm,40~120Km MM:1310nm,2Km 1x10/100M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) |
|
คุณสมบัติการสลับ |
โหมดการส่งข้อมูล: จัดเก็บและส่งต่อ แบนด์วิดท์ของระบบ: 40Gbps (ไม่ติดขัด) |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 สายคู่บิดเกลียวแบบไม่มีฉนวนหุ้ม (≤100m) 100BASE-TX: CAT5 หรือสูงกว่า สายคู่บิดเกลียวแบบมีฉนวนหุ้ม (≤100m) พอร์ต SFP, ระยะการส่งข้อมูล: 20Km,40Km,60Km,80Km,100Km |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ |
|
แหล่งจ่ายไฟ |
แรงดันไฟฟ้าขาเข้า: DC 9-52V กำลังไฟขณะไม่มีโหลด: 5W การเชื่อมต่อแบบย้อนกลับ: รองรับ |
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน: -40°～ 75°C อุณหภูมิในการจัดเก็บ: -40°～ 85°C ความชื้นในการทำงาน: 10%～90%, ไม่มีการควบแน่น ความชื้นในการจัดเก็บ: 10%～95%, ไม่มีการควบแน่น |
|
มาตรฐานอุตสาหกรรม |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8 การควบคุมการจราจร: NEMA-TS2 การสั่นสะเทือน: IEC 60068-2-6 การตกอิสระ: IEC 60068-2-32 การกระแทก: IEC 60068-2-27 การจราจรทางรถไฟ: EN 50121-4 |
|
ความปลอดภัย |
เครื่องหมาย CE, เชิงพาณิชย์ CE/LVD EN60950 |
|
ข้อมูลทางกล |
เปลือก: เปลือกโลหะลูกฟูก ระดับความปลอดภัย: IP40 ขนาด: 113.8 x 93 x 34.9 มม. วิธีการติดตั้ง: การติดตั้งราง DIN |
|
การรับประกัน |
เปลี่ยนภายใน 1 ปี; ซ่อมแซม 5 ปี |
บทนำ
เครื่องมือง่ายๆ ที่แก้ปัญหาอุตสาหกรรมจริง
Olycom IM-MC110FE ไม่ได้ออกแบบมาให้ซับซ้อน — มันถูกออกแบบมาให้มีประโยชน์
ในสภาพแวดล้อมอุตสาหกรรมหลายแห่ง อุปกรณ์ภาคสนามจำนวนมากยังคงพึ่งพาอีเธอร์เน็ต 10/100Mbps: PLC, เซ็นเซอร์, ตัวควบคุม, หน่วยตรวจสอบแบบเก่า อุปกรณ์เหล่านี้ทำงานได้อย่างน่าเชื่อถือ แต่อีเธอร์เน็ตแบบทองแดงจำกัดระยะการส่งข้อมูลไว้ที่ 100 เมตร ซึ่งมักจะไม่เพียงพอสำหรับโรงงาน ทางรถไฟ สถานีย่อย หรือไซต์ภายนอกอาคาร
IM-MC110FE ขจัดข้อจำกัดนี้อย่างเงียบๆ
ด้วยการแปลงสัญญาณอีเธอร์เน็ต RJ45 มาตรฐานให้เป็นไฟเบอร์ ทำให้สามารถให้อุปกรณ์อุตสาหกรรมความเร็วต่ำสื่อสารผ่านไฟเบอร์ออปติกได้หลายกิโลเมตร — สูงสุด 120 กม. โดยไม่ต้องเปลี่ยนอุปกรณ์หรือสถาปัตยกรรมเครือข่ายที่มีอยู่ ไม่มีการกำหนดค่า ไม่มีอินเทอร์เฟซการจัดการ และไม่มีเส้นโค้งการเรียนรู้ เมื่อเปิดเครื่องแล้ว มันจะทำงานได้ง่ายๆ
สร้างขึ้นสำหรับการใช้งานในอุตสาหกรรมมากกว่าชั้นวางของสำนักงาน IM-MC110FE ทำงานตั้งแต่ -40°C ถึง +85°C ใช้ตัวเครื่องโลหะ IP40 และรวมการป้องกันไฟกระชากอีเธอร์เน็ต 4KV เพื่อให้อยู่รอดในสภาพแวดล้อมที่มีเสียงดังทางไฟฟ้า เป็นอุปกรณ์ขนาดเล็ก แต่อุปกรณ์ที่มักจะอยู่ในขอบเขตของระบบที่คาดว่าจะทำงานตลอด 24 ชั่วโมงทุกวันโดยไม่หยุดชะงัก
คุณสมบัติหลัก
1. การออกแบบที่เน้นและสร้างขึ้นโดยเฉพาะ

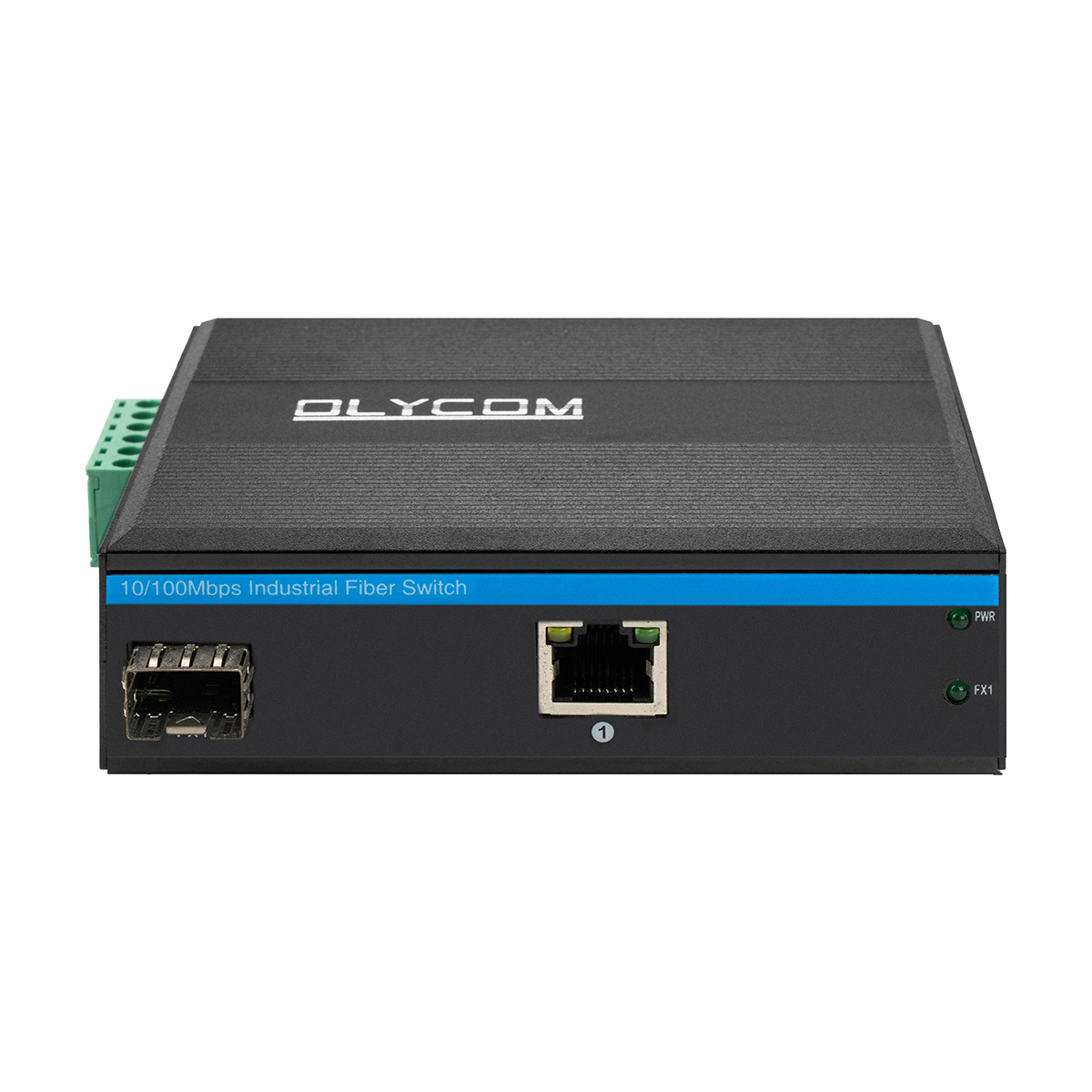

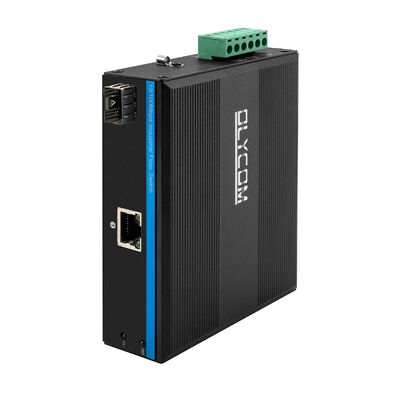

หนึ่งพอร์ตไฟเบอร์ หนึ่งพอร์ตทองแดง — ไม่มีอะไรพิเศษ
IM-MC110FE เป็นไปตามปรัชญาการออกแบบที่น้อยที่สุดโดยเจตนา:
1 × พอร์ตไฟเบอร์ SFP 100Mbps รองรับโมดูลโหมดเดี่ยวและหลายโหมด
SM: 20 กม. ถึง 120 กม. (ขึ้นอยู่กับความยาวคลื่น)
MM: สูงสุด 2 กม.
1 × พอร์ตอีเธอร์เน็ต RJ45 10/100Mbps, รองรับการเจรจาต่อรองอัตโนมัติและ MDI/MDIX
ความเรียบง่ายนี้ช่วยลดจุดบกพร่องและทำให้อุปกรณ์ติดตั้งได้ง่ายในตู้ควบคุมที่คับแคบหรือกล่องภาคสนามระยะไกล
2. ออกแบบมาเพื่อให้อยู่รอดจากสัญญาณรบกวนทางไฟฟ้า
สภาพแวดล้อมอุตสาหกรรมไม่ค่อยสะอาด:
motors เริ่มต้น รีเลย์สลับ ฟ้าผ่าใกล้เคียง
IM-MC110FE ได้รับการออกแบบมาเพื่อจัดการกับความเป็นจริงนี้:
การป้องกันไฟกระชากอีเธอร์เน็ต 4KV
ESD Level 3 (EN 61000-4-2)
EFT Level 3 (EN 61000-4-4)
การป้องกันเหล่านี้ช่วยป้องกันความล้มเหลวในการสื่อสารที่เกิดจากการรบกวนทางไฟฟ้า โดยเฉพาะอย่างยิ่งในการติดตั้งภายนอกอาคารหรือด้านข้างราง
3. การส่งข้อมูลที่เสถียรโดยไม่ต้องกำหนดค่า
ภายใน อุปกรณ์ใช้การส่งต่อแบบจัดเก็บและส่งต่อ เพื่อให้มั่นใจถึงความสมบูรณ์ของข้อมูลแม้ในช่วงที่มีการรับส่งข้อมูลแบบระเบิด
รองรับ:
การควบคุมการไหลของ IEEE 802.3x (ฟูลดูเพล็กซ์)
แรงดันย้อนกลับ (ฮาล์ฟดูเพล็กซ์)
สิ่งนี้ทำให้อุปกรณ์อุตสาหกรรมที่เชื่อมต่อสามารถสื่อสารได้อย่างน่าเชื่อถือโดยไม่สูญเสียแพ็กเก็ต แม้ว่าสภาพการรับส่งข้อมูลจะผันผวน

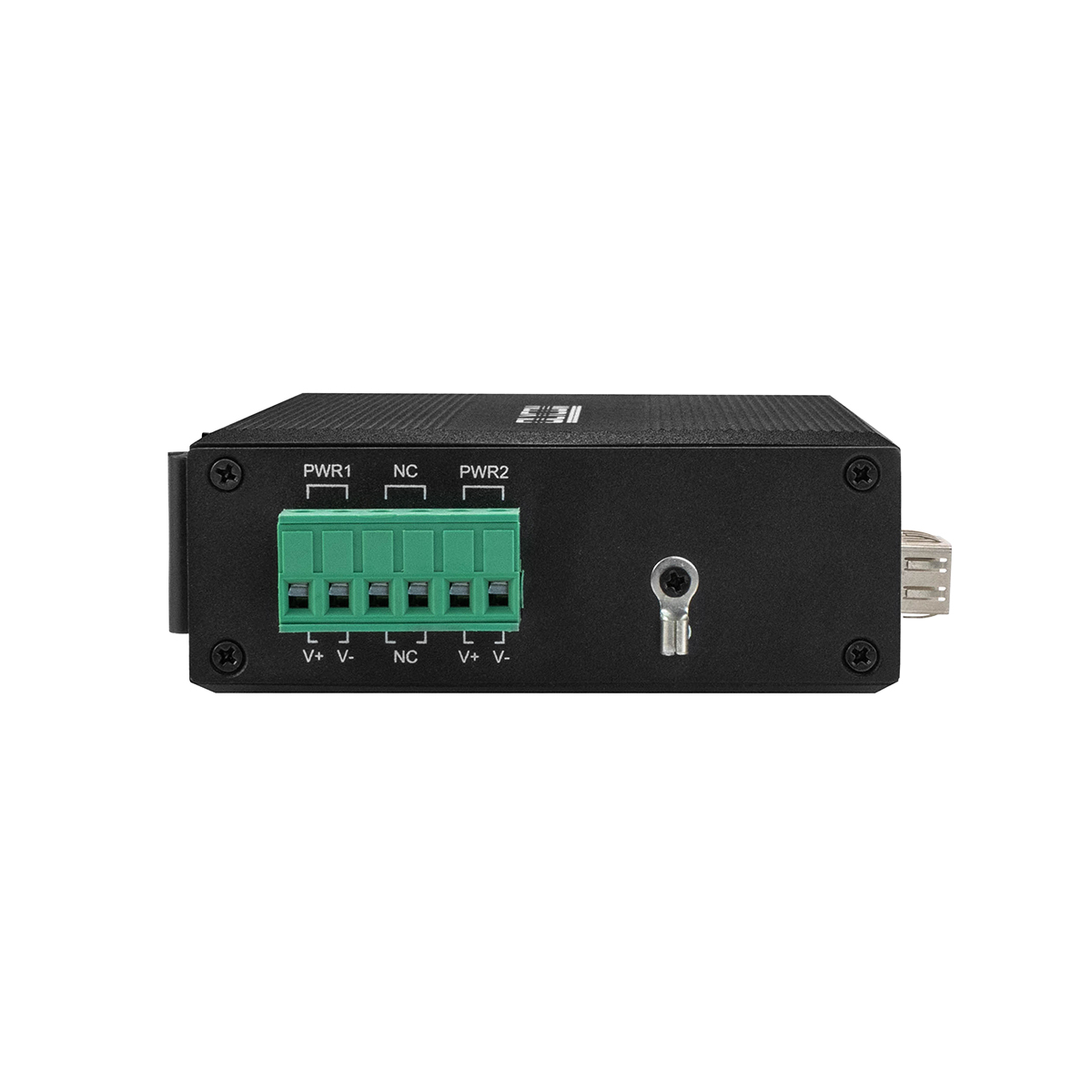

อินพุตพลังงานกว้างสำหรับตู้ควบคุมอุตสาหกรรม
สภาพแวดล้อมพลังงานแตกต่างกันอย่างมากในไซต์อุตสาหกรรม
IM-MC110FE รองรับ:
อินพุตแรงดันไฟฟ้ากว้าง DC 9–52V
การป้องกันขั้วย้อนกลับ
การใช้พลังงานต่ำ (≤5W)
สิ่งนี้ทำให้ง่ายต่อการรวมเข้ากับระบบควบคุมที่มีอยู่โดยไม่ต้องเพิ่มตัวแปลงพลังงานเฉพาะ
ติดตั้ง เปิดเครื่อง ลืมมันไป
การติดตั้งราง DIN
ขนาดกะทัดรัด (113.8 × 93 × 34.9 มม.)
การออกแบบแบบไม่มีพัดลม ไม่มีการจัดการ
เมื่อติดตั้งแล้ว ไม่จำเป็นต้องมีการบำรุงรักษาหรือการกำหนดค่าอย่างต่อเนื่อง — เหมาะสำหรับการใช้งานที่การเข้าถึงมีจำกัดหรือมีค่าใช้จ่ายสูง
แอปพลิเคชัน
ที่ซึ่งมันเพิ่มมูลค่าอย่างเงียบๆ
ขยายอีเธอร์เน็ตเกินขีดจำกัดทองแดง
แปลงอีเธอร์เน็ตทองแดงระยะสั้น (≤100 ม.) ให้เป็นลิงก์ไฟเบอร์ระยะไกล (สูงสุด 120 กม.) ทำให้สามารถเชื่อมต่ออุปกรณ์อุตสาหกรรมแบบเก่าเข้ากับระบบควบคุมส่วนกลางได้
การเชื่อมต่ออุปกรณ์ภาคสนามอุตสาหกรรม
ใช้ในสายการผลิต เวิร์กช็อป และสวนอุตสาหกรรมเพื่อเชื่อมต่อ PLC, เซ็นเซอร์ และตัวควบคุมเข้ากับแบ็คโบนไฟเบอร์โดยไม่ต้องอัปเกรดฮาร์ดแวร์ปลายทาง
โครงสร้างพื้นฐานด้านการขนส่งและราง
สอดคล้องกับ EN 50121-4 เหมาะสำหรับ:
ตู้สื่อสารข้างราง
ระบบสนับสนุนสัญญาณรถไฟ
อุปกรณ์ตรวจสอบการจราจร
การเชื่อมต่อไฟเบอร์ช่วยให้มั่นใจได้ถึงการส่งข้อมูลระยะไกลในขณะที่ทนทานต่อการสั่นสะเทือน การเปลี่ยนแปลงอุณหภูมิ และการรบกวนทางไฟฟ้า
การตรวจสอบพลังงานและสาธารณูปโภค
เหมาะสำหรับสถานีย่อย โรงบำบัดน้ำ และสถานีตรวจสอบระยะไกลที่:
ระยะทางไกล
สภาพพลังงานไม่เสถียร
การเข้าถึงการบำรุงรักษามีจำกัด
การใช้งานในอุตสาหกรรมขนาดเล็กที่รุนแรง
สภาพแวดล้อมการขุด ปิโตรเคมี และโลหะวิทยาได้รับประโยชน์จาก:
การป้องกันฝุ่น IP40
การทำงานในอุณหภูมิกว้าง
ความต้านทานไฟกระชากและ ESD
ในสถานการณ์เหล่านี้ IM-MC110FE ทำหน้าที่เป็นสะพานที่เงียบและเชื่อถือได้ระหว่างภาคสนามและแกนกลางของเครือข่าย
อุปกรณ์เสริม
|
โมดูลออปติคัลอุตสาหกรรม |
|
|
OSPL1E06D-85 |
100BASE-FX(850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U(TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D(TX 1550 RX1310) |
|
แหล่งจ่ายไฟ DIN อุตสาหกรรม |
|
|
IM-DAC220/DC48V1.6A |
AC220V ถึง DC48V1.6A, -30℃～70℃ |
|
IM-DAC220/DC48V2.5A |
AC220V ถึง DC48V2.5A, -40℃～70℃ |
