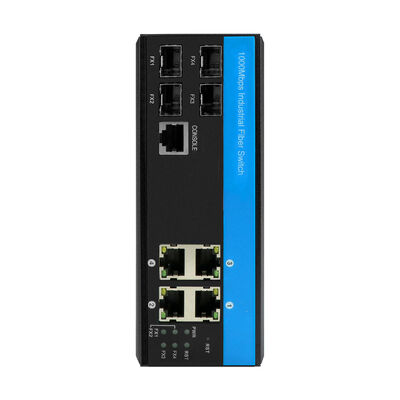

สวิตช์ LAN แบบจัดการ L2 ไฟเบอร์ 2.5G 8 พอร์ต Olycom
คุณสมบัติหลัก
1. การกำหนดค่าพอร์ตที่หลากหลาย: พอร์ตไฟเบอร์ SFP 2.5Gbps จำนวน 4 พอร์ต (ใช้งานร่วมกับ SM/MM ได้, ระยะการส่งข้อมูล 500m–120Km) + พอร์ต UTP RJ45 10/100/1000M จำนวน 4 พอร์ต (ตรวจจับ MDI/MDIX อัตโนมัติ) ช่วยให้สามารถรวมเครือข่ายไฟเบอร์และทองแดงเข้าด้วยกันได้อย่างราบรื่นสำหรับอุปกรณ์อุตสาหกรรม
2. รองรับ Ring & Spanning Tree ขั้นสูง: สอดคล้องกับโปรโตคอล ITU-T G.8032 Ethernet Protection Ring (EPR) และ IEEE 802.1d STP/802.1w RSTP/802.1s MSTP ทำให้มั่นใจได้ถึงการกู้คืนเครือข่ายอย่างรวดเร็ว (เหมาะสำหรับการกำหนดค่าเครือข่ายแบบวงแหวน) และการป้องกันลูปสำหรับแอปพลิเคชันที่สำคัญ
3. การประมวลผลข้อมูลประสิทธิภาพสูง: ใช้โหมดการส่งข้อมูลแบบ store-and-forward พร้อม ความล่าช้าในการส่งต่อ <10us, แบนด์วิดท์ระบบที่ไม่ถูกบล็อก 28Gbps, อัตราการส่งต่อ 20.83Mpps, ตารางที่อยู่ MAC 8K, VLAN ID 4096, และบัฟเฟอร์แพ็กเก็ต 4Mb—รองรับเฟรมจัมโบ้สูงสุด 9.6KB เพื่อการส่งข้อมูลขนาดใหญ่ที่ราบรื่น
4. ความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่ทนทาน: เปลือกโลหะลูกฟูกพร้อมการป้องกันฝุ่น IP40, การป้องกันไฟกระชาก 6KV (IEC 61000-4-5: Differential ±2KV, Common ±6KV) และทนทานต่อ ESD (±15KV air, ±6KV contact) และ EFT (±6KV) ทำงานในอุณหภูมิ -40°C～75°C และอุณหภูมิการจัดเก็บ -40°C～85°C โดยมีความชื้น 10%～95% ไม่มีการควบแน่น—ปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งและอุตสาหกรรมที่รุนแรงได้
5. การจัดการเครือข่ายที่ครอบคลุม: รองรับ Web GUI, Cisco®-like CLI, SNMP v1/v2c/v3 และ Telnet เพื่อการกำหนดค่าที่ใช้งานง่าย มีการวินิจฉัยสายเคเบิล (ตำแหน่งจุดบกพร่อง), IEEE 802.3az Energy Efficient Ethernet (EEE) เพื่อการเพิ่มประสิทธิภาพพลังงาน และฟังก์ชันเครือข่ายขั้นสูงรวมถึง VLAN (802.1q), การรวมลิงก์แบบไดนามิก/คงที่ (LACP), QoS และการปราบปรามพายุ
6. ความปลอดภัยและความน่าเชื่อถือที่แข็งแกร่ง: พร้อมกลไกความปลอดภัยหลายรายการ—การตรวจสอบสิทธิ์ IEEE 802.1X, RADIUS, ACL, TACACS+ และการเข้ารหัส HTTPS/SSL/SSH v2—ปกป้องการเข้าถึงเครือข่ายและการส่งข้อมูล รองรับการอัปเกรดซอฟต์แวร์ผ่าน TFTP/HTTP พร้อมความซ้ำซ้อนของเฟิร์มแวร์, ไคลเอนต์ DHCP/รีเลย์/Snooping, RMON, MIB II และความเข้ากันได้กับ IPv6 เพื่อการพิสูจน์อนาคต
7. การติดตั้งและการปฏิบัติตามข้อกำหนดที่ยืดหยุ่น: รองรับการติดตั้งแบบราง Din หรือติดผนัง โดยมีขนาดกะทัดรัด 15811560 มม. (น้ำหนักสุทธิ 0.75 กก.) เพื่อการรวมเข้ากับตู้ควบคุมที่คับแคบได้อย่างง่ายดาย สอดคล้องกับการรับรอง CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) และ FCC (47 CFR Part 15 Subpart B Class B) ซึ่งเป็นไปตามมาตรฐานอุตสาหกรรมที่เข้มงวด
8. การเชื่อมต่อระยะไกล: พอร์ตไฟเบอร์รองรับระยะการส่งข้อมูลสูงสุด 120Km (โหมดเดียว) ในขณะที่พอร์ต RJ45 ทำงานร่วมกับสายเคเบิล CAT3/CAT4/CAT5 (10BASE-T) และ CAT5+ (100/1000BASE-TX) ได้สูงสุด 100m—เหมาะสำหรับการใช้งานในไซต์งานอุตสาหกรรมขนาดใหญ่
ข้อมูลทางเทคนิค
|
ชื่อผลิตภัณฑ์ |
สวิตช์ไฟเบอร์อุตสาหกรรมแบบจัดการ 10/100/1000Mbps (4F+4TP) |
|
หมายเลขรุ่น |
IM-FS440GW |
|
พอร์ต |
พอร์ต SFP 4*100/1000/2500Mpbs SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 4*10/100/1000M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) |
|
โปรโตคอล |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
คุณสมบัติการสลับ |
โหมดการส่งข้อมูล: การจัดเก็บและส่งต่อ ความล่าช้าในการส่งต่อ: <10us แบนด์วิดท์ระบบ: 26Gbps (ไม่ติดขัด) ขนาด DRAM: 128M ขนาด Flash: 16M VLAND ID: 4096 ขนาดตารางที่อยู่ MAC: 8K เฟรมจัมโบ้: 9.6KB |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดเกลียวแบบไม่มีฉนวน (≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดเกลียวแบบมีฉนวน (≤100m) |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ PWR: พลังงาน
สีส้ม: Link/ACT สีเขียว: ความเร็วเครือข่าย 1000M (ปิดเมื่อเป็น 100Mb/s)
ไฟเบอร์: FX1/FX2/FX3/FX4 |
|
แหล่งจ่ายไฟ |

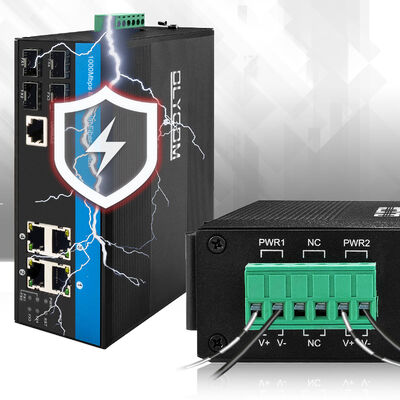

อินพุต DC12V~DC52V ซ้ำซ้อน โดยทั่วไป DC12V/DC24V/DC48V การเชื่อมต่อย้อนกลับ: รองรับ |
|
การใช้พลังงาน |
โหลดเต็มที่≤5W |
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน: -40°C～75°C อุณหภูมิในการจัดเก็บ: -40°C～85°C ความชื้นในการทำงาน: 10%～90%, ไม่มีการควบแน่น ความชื้นในการจัดเก็บ: 10%～95%, ไม่มีการควบแน่น |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ±15KV air, ±6KV contact EFT: IEC61000-4-4, ทั่วไป ±6KV ไฟกระชาก: IEC61000-4-5, Differential ±2KV, Common±6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |
เปลือก: เปลือกโลหะลูกฟูก, ระดับ IP40 ขนาด: 158*115*60 มม. วิธีการติดตั้ง: ราง Din/ติดตั้งบนผนัง น้ำหนัก: 0.75 กก./0.9 กก. (สุทธิ/รวม) |
|
การรับประกัน |
3 ปี, การสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน |
ภาพรวม
Olycom IM-FS440GW เป็นสวิตช์อีเธอร์เน็ตอุตสาหกรรม L2+ Ring แบบจัดการประสิทธิภาพสูง ออกแบบมาเพื่อการเชื่อมต่อเครือข่ายที่เสถียรและเชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
มีพอร์ตไฟเบอร์ SFP 100/1000/2500Mbps จำนวน 4 พอร์ต (รองรับไฟเบอร์โหมดเดียว/หลายโหมด พร้อมระยะการส่งข้อมูลตั้งแต่ 500m ถึง 120Km) และพอร์ต UTP RJ45 10/100/1000Mbps จำนวน 4 พอร์ต (ทั้งหมดเข้ากันได้กับ MDI/MDIX) ให้การเชื่อมต่อไฟเบอร์กับทองแดงที่ยืดหยุ่นสำหรับอุปกรณ์อุตสาหกรรมที่หลากหลาย
ออกแบบมาให้ทนทานต่อสภาวะที่รุนแรง สวิตช์ทำงานภายในช่วงอุณหภูมิ -40°C ถึง 75°C มีระดับการป้องกัน IP40 และติดตั้งการป้องกันไฟกระชาก Ethernet 6KV—เป็นไปตามข้อกำหนดระดับอุตสาหกรรม EMC และสอดคล้องกับมาตรฐาน FCC และ CE
ด้วยแบนด์วิดท์ระบบที่ไม่ถูกบล็อก 28Gbps และรองรับโปรโตคอลเครือข่ายแบบวงแหวนขั้นสูง ทำให้มั่นใจได้ถึงการส่งข้อมูลที่มีประสิทธิภาพและการกู้คืนความผิดพลาดที่รวดเร็ว ทำให้เป็นตัวเลือกที่เหมาะสำหรับโครงสร้างพื้นฐานและเครือข่ายอุตสาหกรรมที่สำคัญ
แอปพลิเคชัน
1. ระบบการผลิตและการควบคุม
ออกแบบมาให้ทำงานที่แกนกลางของเครือข่ายควบคุมอุตสาหกรรม อุปกรณ์เชื่อมต่ออุปกรณ์อัตโนมัติ เช่น PLC, เซ็นเซอร์ และคอนโทรลเลอร์ ทำให้สามารถแลกเปลี่ยนข้อมูลได้อย่างต่อเนื่องซึ่งจำเป็นสำหรับการควบคุมแบบเรียลไทม์ การวินิจฉัยระบบ และการมองเห็นการผลิต
20 เครือข่ายถนน รางรถไฟ และการจราจร
โดยทั่วไปจะถูกนำไปใช้ในโครงสร้างพื้นฐานด้านการขนส่ง รวมถึงตู้ควบคุมการจราจรและระบบสื่อสารทางรถไฟ เครือข่ายแบบวงแหวนพร้อมกลไกการกู้คืนอย่างรวดเร็วช่วยให้เส้นทางข้อมูลยังคงพร้อมใช้งานแม้ว่าความล้มเหลวของลิงก์จะเกิดขึ้น
3. เครือข่ายส่วนตัวและระดับผู้ให้บริการที่ขับเคลื่อนด้วยไฟเบอร์
รวมเข้ากับแบ็คโบนออปติคัลและเครือข่ายบรอดแบนด์ส่วนตัวที่จำเป็นต้องมีการเชื่อมต่อไฟเบอร์ อินเทอร์เฟซ SFP ความเร็วสูงช่วยให้สามารถส่งข้อมูลจำนวนมากได้อย่างมีประสิทธิภาพในระยะทางไกลระหว่างโหนดเครือข่ายที่กระจาย
4. สินทรัพย์แบบกระจายและการดำเนินงานระยะไกล
รองรับไซต์งานอุตสาหกรรมที่กระจายไปทั่วพื้นที่ทางภูมิศาสตร์กว้าง เช่น สาธารณูปโภคน้ำ เหมืองแร่ และโครงสร้างพื้นฐานด้านพลังงาน การเชื่อมต่อที่เชื่อถือได้รวมกับความสามารถในการจัดการระยะไกลช่วยลดความซับซ้อนในการดูแลระบบและลดความพยายามในการบำรุงรักษาในสถานที่
5. การติดตั้งการเฝ้าระวังและการรักษาความปลอดภัยกลางแจ้ง
ติดตั้งภายในตู้กลางแจ้งเพื่อรองรับกล้อง IP, จุดเข้าใช้งานไร้สาย และเซ็นเซอร์รักษาความปลอดภัย การป้องกันในตัวจากไฟกระชาก การบุกรุกของฝุ่น และอุณหภูมิที่สูงเกินไปช่วยให้สามารถทำงานได้อย่างต่อเนื่องในสภาพแวดล้อมที่ไม่มีผู้ดูแล
6. เครือข่ายอุตสาหกรรมและองค์กรขนาดใหญ่
ทำหน้าที่เป็นเลเยอร์การเข้าถึงหรือการรวมที่เสถียรสำหรับวิทยาเขตขององค์กร ศูนย์กลางโลจิสติกส์ และสวนอุตสาหกรรม รองรับการแบ่งส่วนเครือข่ายและการจัดลำดับความสำคัญของการรับส่งข้อมูล ทำให้บริการต่างๆ สามารถทำงานได้อย่างมีประสิทธิภาพบนเครือข่ายอุตสาหกรรมที่ใช้ร่วมกัน
คำถามที่พบบ่อย
1. ถ้าเป็นไปได้ที่จะเขียนป้ายกำกับตามที่ฉันต้องการ?
ตอบ: ได้ โปรดส่งเนื้อหาและรูปแบบ เราจะพิมพ์ตัวอย่างให้คุณยืนยัน
โดยปกติป้ายกำกับจะติดอยู่ที่แผงด้านข้าง
2. รายการบรรจุภัณฑ์คืออะไร?
ตอบ: มีอุปกรณ์ โฟมป้องกัน คู่มือผู้ใช้ ใบรับประกัน และสายคอนโซลในกล่อง
แต่โมดูล SFP และแหล่งจ่ายไฟไม่รวมอยู่ด้วย โปรดซื้อแยกต่างหากจากเรา
3. ฉันจะหาตัวอย่างหน่วยสำหรับทดสอบได้อย่างไร?
ตอบ: เรามีร้านค้า Amazon มากมาย โปรดค้นหาแบรนด์ Olycom หรือชื่อรุ่นของเรา หากคุณทราบ
คุณยังสามารถพูดคุยกับเราสำหรับการซื้อมาตรฐาน
4. สวิตช์ของคุณรองรับโปรโตคอลวงแหวนใดๆ หรือไม่?
ตอบ: ใช่ สวิตช์ของเรารองรับ STP/RSTP/MSTP และ ERPS สำหรับการกำหนดค่าวงแหวน
