Olycom 8 Port Hardened Gigabit Ethernet Switch
1. คุณสมบัติหลัก
การกำหนดค่าพอร์ตที่หลากหลาย
2x พอร์ตไฟเบอร์ SFP 1000Mbps (รองรับไฟเบอร์ SM/MM พร้อมการส่งข้อมูล 500m–120Km) + 6x พอร์ต RJ45 10/100/1000Mbps แบบตรวจจับอัตโนมัติ ทำให้สามารถเชื่อมต่อไฟเบอร์กับ UTP ได้อย่างยืดหยุ่นสำหรับอุปกรณ์อุตสาหกรรมต่างๆ
ความทนทานต่อสภาพแวดล้อมที่ทนทาน
การป้องกันไฟกระชาก Ethernet 6KV และระดับ IP40 ปกป้องจากการรบกวนทางไฟฟ้า ฝุ่น และสภาพกลางแจ้งที่รุนแรง เพื่อการทำงานที่ไม่สะดุด

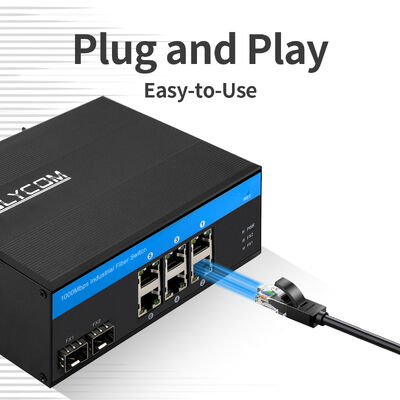

ความเข้ากันได้แบบ Plug-and-Play ที่ราบรื่น
รองรับ Auto MDI/MDIX ขจัดความจำเป็นในการใช้สายครอสโอเวอร์ และรับประกันการเชื่อมต่อที่ไม่ยุ่งยากกับอุปกรณ์เครือข่ายต่างๆ
การควบคุมการไหลที่เป็นมาตรฐาน
โหมด Full-duplex สอดคล้องกับ IEEE 802.3x และโหมด half-duplex พร้อมมาตรฐาน Back pressure ป้องกันการสูญเสียข้อมูลระหว่างการส่งข้อมูลที่มีปริมาณการใช้งานสูง
การประมวลผลข้อมูลที่มีประสิทธิภาพ
กลไกการสลับแบบ Store-and-forward แบนด์วิดท์ระบบที่ไม่บล็อก 14Gbps อัตราการส่งต่อ 10.416Mmps ตารางที่อยู่ MAC 4K และบัฟเฟอร์แพ็กเก็ต 1.75Mb เพื่อการไหลของข้อมูลที่ราบรื่นและมีความหน่วงต่ำ
ความทนทานต่ออุณหภูมิสูง
ทำงานที่อุณหภูมิ -40～75°C และอุณหภูมิในการจัดเก็บ -40～85°C ปรับตัวเข้ากับความเย็นจัด ความร้อน และความผันผวนของอุณหภูมิในสภาพแวดล้อมอุตสาหกรรม
การปรับตัวด้านพลังงานที่แข็งแกร่ง
อินพุตไฟคู่ DC 12-52V กว้างพร้อมการป้องกันการเชื่อมต่อแบบย้อนกลับและการใช้พลังงานแบบไม่มีโหลด 5W สร้างสมดุลระหว่างความเสถียร ประสิทธิภาพการใช้พลังงาน และการป้องกันข้อผิดพลาดในการเดินสาย
การปฏิบัติตามมาตรฐานอุตสาหกรรม
ตรงตามข้อกำหนดด้านอุตสาหกรรม EMC มาตรฐาน FCC/CE และการรับรอง EN 50121-4 (การจราจรทางรถไฟ) / NEMA-TS2 (การควบคุมการจราจร) ทนทานต่อการสั่นสะเทือน แรงกระแทก และการตกอิสระตามมาตรฐาน IEC 60068 series
การติดตั้งที่ยืดหยุ่น
เปลือกโลหะลูกฟูกขนาดกะทัดรัด (158x115x60 มม.) พร้อมตัวเลือกการติดตั้งแบบราง Din/ติดผนัง เหมาะสำหรับตู้ควบคุมที่คับแคบและการติดตั้งในอุตสาหกรรมระยะไกล
2. ข้อมูลทางเทคนิค
|
ชื่อผลิตภัณฑ์ |
สวิตช์ไฟเบอร์อุตสาหกรรม 10/100/1000Mbps (2F+6TP) |
|
หมายเลขรุ่น |
IM-FS260GE |
|
พอร์ต |
1x พอร์ต SFP 1000Mpbs SM: 1310nm/1550nm, 20Km 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500m 6x10/100/1000M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) |
|
คุณสมบัติการสลับ |
โหมดการส่ง: จัดเก็บและส่งต่อ แบนด์วิดท์ระบบ: 16Gbps (ไม่ติดขัด) อัตราการส่งต่อ: 11.904Mmps MAC: 4K ขนาดบัฟเฟอร์แพ็กเก็ต: 1.75Mb |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดเกลียวแบบไม่มีฉนวน(≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่าคู่บิดเกลียวแบบมีฉนวน(≤100m) พอร์ต SFP, ระยะการส่งข้อมูล: 20Km, 40Km, 60Km, 80Km, 100Km |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ |
|
แหล่งจ่ายไฟ |
แรงดันไฟฟ้าขาเข้า: DC 12-52V พลังงานแบบไม่มีโหลด: 5W การเชื่อมต่อแบบย้อนกลับ: รองรับ |
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน: -40～75°C อุณหภูมิในการจัดเก็บ: -40～85°C ความชื้นในการทำงาน: 10%～90%, ไม่มีการควบแน่น ความชื้นในการจัดเก็บ: 10%～95%, ไม่มีการควบแน่น |
|
มาตรฐานอุตสาหกรรม |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8 การควบคุมการจราจร: NEMA-TS2 การสั่นสะเทือน: IEC 60068-2-6 การตกอิสระ: IEC 60068-2-32 แรงกระแทก: IEC 60068-2-27 การจราจรทางรถไฟ: EN 50121-4 |
|
ความปลอดภัย |
เครื่องหมาย CE, เชิงพาณิชย์ CE/LVD EN60950 |
|
ข้อมูลทางกล |
เปลือก: เปลือกโลหะลูกฟูก ระดับความปลอดภัย: IP40 ขนาด: 158 x 115x 60 มม. วิธีการติดตั้ง: การติดตั้งแบบราง Din/ติดผนัง |
|
การรับประกัน |
เปลี่ยนภายใน 1 ปี ซ่อมแซม 3 ปี |
3. ภาพรวม
Olycom IM-FS260GE เป็นสวิตช์ไฟเบอร์อุตสาหกรรม 10/100/1000 Mbps ที่ทนทาน ซึ่งออกแบบมาเพื่อการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง
มีพอร์ตไฟเบอร์ SFP 2 x 1000Mbps และพอร์ต RJ45 6 x 10/100/1000Mbps แบบตรวจจับอัตโนมัติ รองรับทั้งไฟเบอร์โหมดเดี่ยว (SM) และโหมดหลายโหมด (MM) โดยมีระยะการส่งข้อมูลตั้งแต่ 500m ถึง 120Km พร้อมกับการเชื่อมต่อแบบคู่บิดเกลียวสูงถึง 100m
ได้รับการออกแบบมาเพื่อให้เป็นไปตามข้อกำหนดระดับอุตสาหกรรม ทำงานภายในช่วงอุณหภูมิกว้าง -40～75°C ยอมรับอินพุตไฟคู่แรงดันกว้าง DC 12-52V (พร้อมการป้องกันการเชื่อมต่อแบบย้อนกลับ) และมีระดับการป้องกัน IP40
สอดคล้องกับ FCC, CE และมาตรฐานอุตสาหกรรมหลายรายการ (เช่น EMC, NEMA-TS2 และ EN 50121-4) สวิตช์ใช้เปลือกโลหะลูกฟูกและรองรับการติดตั้งแบบราง Din/ติดผนัง ทำให้มั่นใจได้ถึงประสิทธิภาพที่ต่อเนื่องและเสถียรสำหรับระบบอัตโนมัติ
4. การใช้งาน
เหมาะสำหรับสถานการณ์อุตสาหกรรมที่สำคัญ IM-FS260GE ถูกนำมาใช้อย่างแพร่หลายในหลายภาคส่วน รวมถึงการขนส่ง พลังงานไฟฟ้า โลหะวิทยา การขุดถ่านหิน ปิโตรเคมี และการบำบัดน้ำ
ทำหน้าที่เป็นส่วนประกอบเครือข่ายหลักสำหรับอุปกรณ์ควบคุมอุตสาหกรรม อุปกรณ์จัดเก็บข้อมูล อุปกรณ์แสดงผล และระบบแปลงไฟเบอร์อุตสาหกรรม
ความสามารถในการทนต่ออุณหภูมิสูง ความผันผวนของแรงดันไฟฟ้า และปัจจัยด้านสิ่งแวดล้อมที่รุนแรง ทำให้เหมาะสำหรับการเชื่อมต่ออุปกรณ์ในสายการผลิตอัตโนมัติ ระบบตรวจสอบระยะไกล และโครงการโครงสร้างพื้นฐานที่ความน่าเชื่อถือและความทนทานมีความสำคัญสูงสุด
ไม่ว่าจะติดตั้งในเหมืองถ่านหินใต้ดิน สถานีไฟฟ้านอกอาคาร หรือโรงงานปิโตรเคมี สวิตช์เครือข่ายนี้ช่วยให้มั่นใจได้ถึงการสื่อสารข้อมูลที่เสถียรเพื่อรองรับการทำงานที่ราบรื่นของระบบอุตสาหกรรม
5. อุปกรณ์เสริม
|
โมดูลออปติคัลอุตสาหกรรม |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
แหล่งจ่ายไฟ DIN อุตสาหกรรม |
|
|
IM-DAC220/DC12V1.67A |
AC220V ถึง DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V ถึง DC24V1A, -30℃～70℃ |
