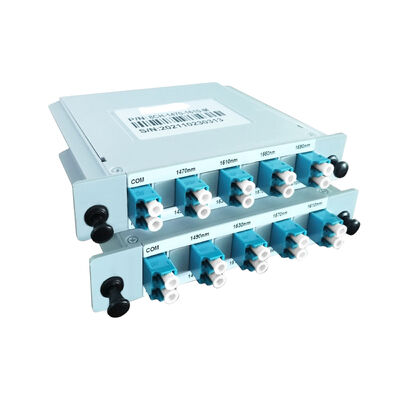

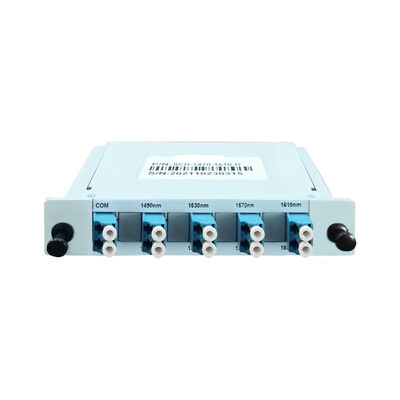

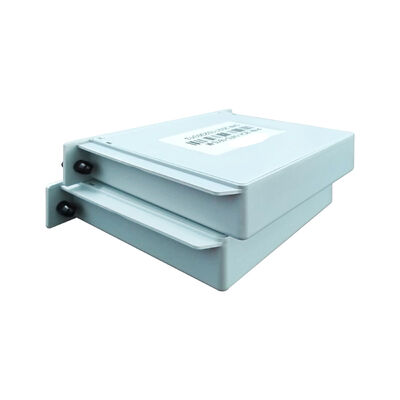

Olycom Passive Fiber Optic Mux DeMux CWDM Modular
ข้อมูลทางเทคนิค
| รายการ | หน่วย | พารามิเตอร์ | หมายเหตุ |
| ช่วงความยาวคลื่น | nm | 1260-1620 | |
| ความยาวคลื่นกลาง | nm | 1271~1371/1471~1571 | |
| จำนวนช่องสัญญาณ | ch | 12 | |
| แบนด์วิดท์การส่ง | nm | ≥+/-7.0 | |
| ความเรียบของการส่ง | dB | ≤0.3 | |
| การสูญเสียช่องสัญญาณ | dB | ≤3.8 | คู่≤4.5 |
| การแยกช่องสัญญาณที่อยู่ติดกันแบบส่งผ่าน | dB | ≥30 | |
| การแยกช่องสัญญาณที่ไม่ติดกันแบบส่งผ่าน | dB | ≥45 |
ภาพรวม
Plug-type Passive WDM เป็นโซลูชันการส่งสัญญาณ CWDM ขนาดกะทัดรัดและคุ้มค่า ออกแบบมาสำหรับการใช้งาน fronthaul เครือข่ายมือถือ
โดยการมัลติเพล็กซ์สัญญาณออปติคัลหลายสัญญาณที่มีความยาวคลื่นแตกต่างกันบนไฟเบอร์เส้นเดียวและ demultiplexing ที่ปลายทางระยะไกล ช่วยลดการใช้ไฟเบอร์ระหว่าง BBU และ RRU ได้อย่างมาก ทำให้เหมาะสำหรับการติดตั้งสถานีฐานที่มีความหนาแน่นสูง
ในฐานะที่เป็นอุปกรณ์แบบ passive อย่างสมบูรณ์ โมดูล WDM นี้ไม่จำเป็นต้องใช้พลังงานภายนอก ให้ความน่าเชื่อถือสูง ต้นทุนการดำเนินงานต่ำ และการบำรุงรักษาที่ง่าย การออกแบบชนิดปลั๊กช่วยให้ติดตั้งได้อย่างรวดเร็วและขยายได้ง่าย ทำให้เป็นโซลูชันที่ใช้กันอย่างแพร่หลายในการก่อสร้างสถานีฐาน 4G และ 5G
แอปพลิเคชัน
1. 4G LTE Base Station Fronthaul
ลดการใช้ไฟเบอร์และต้นทุนการติดตั้งระหว่าง BBU และ RRU ในขณะที่ยังคงรักษาการส่งสัญญาณที่เชื่อถือได้
2. 5G Base Station Fronthaul
เหมาะสำหรับไซต์ 5G ที่มีความหนาแน่นสูงซึ่งจำเป็นต้องใช้ความยาวคลื่นหลายช่วงบนทรัพยากรไฟเบอร์ที่จำกัด
3. การขยายและอัปเกรดเครือข่ายมือถือ
ช่วยให้สามารถขยายความจุได้อย่างรวดเร็วโดยไม่ต้องวางไฟเบอร์ใหม่ รองรับวิวัฒนาการเครือข่ายที่ราบรื่น
4. การเพิ่มประสิทธิภาพทรัพยากรไฟเบอร์
เหมาะสำหรับผู้ให้บริการโทรคมนาคมและผู้รวมระบบที่มุ่งเน้นการเพิ่มการใช้ไฟเบอร์ในเครือข่ายการเข้าถึงและ fronthaul
5. ไซต์โทรคมนาคมและขอบขนาดกะทัดรัด
เหมาะสำหรับสถานีฐานบนหลังคา เสา และตู้ที่มีพื้นที่และพลังงานจำกัด
ภาพวาด
