Olycom Serial over Ethernet PoE ไฟเบอร์สวิตช์
|
รุ่นหมายเลข |
IM-FSP288GW |
|
อินเตอร์เฟซอีเทอเรนต์ |
|
|
ท่าเรือ |

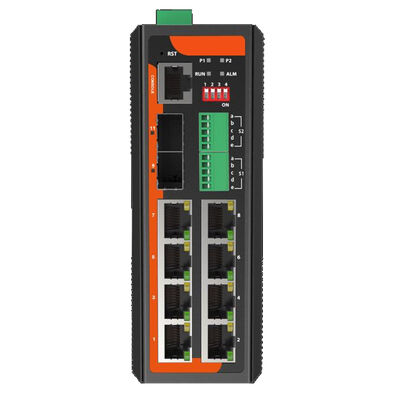

8x10/100/1000Base-T ((X) Ports ((RJ45 เครื่องเชื่อม) 2x100/1000Base-FX (สล็อต SFP) 2x RS485/422/232 (( 5-pin Serial Terminal) |
|
รูปแบบพอร์ต ((Tx)
|
ความเร็วในการเจรจาด้วยตัวเอง โหมด Full/Half Duplex การเชื่อมต่อ MDI/MDI-X อัตโนมัติ |
|
มาตรฐาน
|
IEEE 802.3 สําหรับ 10BaseT IEEE 802.3u สําหรับ 100BaseT(X) และ 100BaseFX IEEE 802.3ab สําหรับ 1000BaseT ((X) IEEE 802.3z สําหรับ 1000BaseSX/LX/LHX/ZX IEEE 802.3x สําหรับควบคุมการไหล IEEE 802.1D-2004 สําหรับโปรโตคอลต้นไม้สเปน IEEE 802.1w สําหรับโปรต็อกอล Rapid Spanning Tree IEEE 802.1s สําหรับโปรต็อกอลไม้กว้างหลายสาย IEEE 802.1p สําหรับประเภทบริการ IEEE 802.1Q สําหรับ VLAN Tagging IEEE 802.1X สําหรับการยืนยันตัวตน IEEE 802.3ad สําหรับ Port Trunk กับ LACP |
|
ขนาดของพัคเก็ต |
4Mbits |
|
ขนาดตารางที่อยู่ MAC |
8K |
|
ความยาวของแพ็คเก็ตสูงสุด |
สูงสุด 10K |
|
ระดับ VLAN ID |
VID 1 ถึง 4094 |
|
กลุ่ม IGMP |
2048 |
|
ขนาดสูงสุด จํานวน VLAN |
64 |
|
รูปแบบการส่ง |
การเก็บและการส่ง (แบบครบครัน/ครึ่ง duplex) |
|
สินทรัพย์แลกเปลี่ยน |
ระยะเวลาการล่าช้า: < 7μs ความกว้างแบนด์เพลน: 20Gbps; อัตราการส่งต่อพัสดุ: 14.88Mpps |
|
อินเตอร์เฟซลําดับ |
|
|
ท่าเรือ |
2x RS485/422/232 |
|
สัญญาณ
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND RS-422: a:T+, b:T-, c:R+, d:R-, e:GND RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND |
|
อัตราการจ่าย |
2400-115200bps |
|
สถานี |
เทอร์มินัล 5 พิน |
|
ความจุ |
RS-485/422 รองรับสภาพแวดล้อมการสํารวจ 128 จุด |
|
การเคลื่อนไหว |
RS-485 ใช้เทคโนโลยีควบคุมกระแสข้อมูลอัตโนมัติ |
|
การป้องกันอินเตอร์เฟส
|
RS-232 การป้องกันสแตตติก 15KV ความดันแยก 2KV การป้องกันไฟฟ้าสแตตติก 15KV |
|
รายการบรรจุ |
|
|
เครื่อง |
1x อินดัสเตอรี่ อีเทอร์เน็ต สวิตช์อุตสาหกรรม |
|
เคเบิล |
1xDB9 หญิงไปยัง RJ45 |
|
ชุดติดตั้ง |

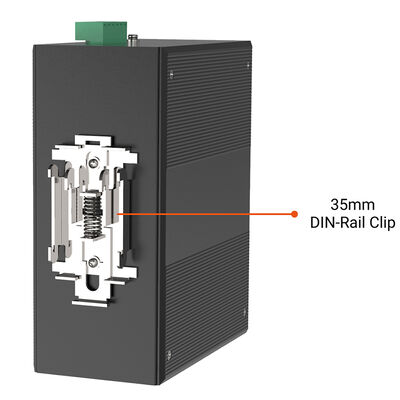

1x DIN-Rail Clip 2x ชุดติดผนัง |
|
เอกสาร |
1 x คู่มือการติดตั้งรวดเร็ว 1 x บัตรรับประกัน 1x ประกาศสินค้า |
|
ลักษณะร่างกาย |
|
|
บ้านพัก |
กล่องอลูมิเนียม |
|
การจัดอันดับ IP |
IP40 |
|
ขนาด |
138mm x 108mm x 49mm (L x W x H) |
|
น้ําหนัก |
680 กรัม |
|
อุณหภูมิการทํางาน |
-40°C~75°C (-40 ถึง 167 °F) |
|
ความชื้นในการทํางาน |
5% ~ 90% (ไม่หมัก) |
|
อุณหภูมิในการเก็บ |
-40°C~85°C (-40 ถึง 185 °F) |
|
MTBF |
1,043909 ชั่วโมง @ เทลคอร์เดีย SR-332 มาตรฐาน |
|
การระบายความร้อน |
34 BTU/h |
|
การเย็น |
การทําความเย็นโดยเฉพาะ การออกแบบที่ไม่มีพัดลม |
|
ระดับเสียง |
0 dBA |
|
การบริโภคพลังงาน |
10 วัตต์ สูงสุด |
|
การเข้าพลังงาน |
2 |
|
ความดันทางเข้า |
48-56VDC การเข้าแบบสองแบบที่ไม่จําเป็น |
|
มาตรฐาน POE |
พลังการออก PoE ตัวเดียว: 15.4W/30W ((Port 1~8), 240W งบประมาณ POE มากที่สุด |
|
เครื่องเชื่อม |

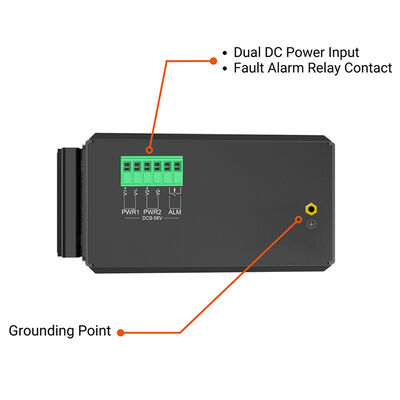

1 บล็อกปลาย 6 ติดต่อที่ถอดออก ปิน 1/2 สําหรับพลังงาน 1, ปิน 3/4 สําหรับพลังงาน 2, ปิน 5/6 สําหรับเครื่องเตือนความผิดพลาด |
|
การคุ้มครอง |
ป้องกันกระแสไฟฟ้าเกินความจุ ป้องกันขั้วขั้วขั้วกลับ |
|
ความปลอดภัย |
IEC/EN 62368-1 |
|
EMI |
EN55032 ประเภท A, CISPR 32 FCC ส่วน 15B ประเภท A |
|
EMS |
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (คลื่น) EN61000-4-6 (CS) EN61000-4-8 (PFMF) |
|
โชค |
IEC 60068-2-27 |
|
การตกอิสระ |
IEC 60068-2-32 |
|
การสั่นสะเทือน |
IEC 60068-2-6 |
|
สังคม |
RoHS |
|
การรับประกัน |
3 ปี |
คุณสมบัติของซอฟต์แวร์
|
ลักษณะการจัดการ |
|
|
ระเบียบการลาออก |
การสนับสนุน STP/RSTP/MSTP/ERPSv2 การรวม Link |
|
การสนับสนุน Multicast |
รองรับ IGMP Snooping V1/V2/V3, รองรับ GMRP, GVMP,802.1Q |
|
VLAN |
รองรับ IEEE 802.1Q 4K VLAN รองรับ QINQ, VLAN สอง |
|
การจัดการเวลา |
SNTP |
|
QOS |
การนําทางใหม่โดยใช้กระแส การจํากัดอัตราบนพื้นฐานการไหล การกรองแพ็คเก็ตที่ใช้การไหล 8*คิวการออกของทุกพอร์ต 802.1p/DSCP การ mapping ความสําคัญ คอยอสการบริการที่แตกต่างกัน การระบุความสําคัญ/การระบุ อัลกอริทึมการกําหนดการคิว (SP, WRR, SP+WRR) |
|
ACL |
การออก ACL จากท่าเรือ ACL ที่ใช้พอร์ตและ VLAN การกรองแพ็คเก็ต L2 ถึง L4 ตรงกับข้อความ 80 ไบท์แรก ให้ ACL ตาม MAC, ที่อยู่ MAC ของจุดหมายปลายทาง, แหล่ง IP, IP ของจุดหมายปลายทาง, ประเภทโปรโตคอล IP, TCP / UDP Port, TCP / UDP Port Range, และ VLAN เป็นต้น |
|
การบํารุงรักษาทางการตรวจสอบ |
รองรับการสะท้อนพอร์ต, Syslog, Ping |
|
หน้าที่การจัดการ |
การสนับสนุน CLI,WEB,SNMPv1/v2/v3,Telnet server for management, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT |
|
การจัดการสัญญาณเตือน |
การสนับสนุน 1 ทางการออกสัญญาณรีเล่ย, RMON, TRAP |
|
ความปลอดภัย |
การป้องกันพายุการออกอากาศ, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 รองรับ DHCP Snooping, ตัวเลือก 82802.1X การเข้าถึงความปลอดภัย สนับสนุนการจัดการแบบเรียงลําดับของผู้ใช้งาน รายการควบคุมการเข้าถึง ACL การสนับสนุน DDOS การกรอง / การผูกพัน MAC โดยใช้พอร์ต, หลุมดํา MAC, การป้องกันแหล่ง IP, การแยกพอร์ต, จํากัดความเร็วข้อความ ARP |
|
ลักษณะชั้น 2+ |
การจัดการ IPv4/IPv6 เส้นทางสถิติ |
ตัวชี้วัด LED
|
LED |
ประเทศ |
คําอธิบาย |
|
PWR (P1&P2) |
ต่อไป |
พลังงานกําลังมาถึง |
|
ติด |
พลังงานไม่ได้มา |
|
|
RUN |
สับตา |
ระบบทํางานได้ดี |
|
ลิงค์ / ACT (1-10) |
ต่อไป |
การเชื่อมต่อท่าเรือทํางาน |
|
สับตา |
ข้อมูลที่ส่ง |
|
|
ติด |
การเชื่อมต่อท่าเรือไม่ทํางาน |
|
|
ALM |
ต่อไป |
มีข้อมูลเตือน |
|
ติด |
ไม่มีข้อมูลเตือน |
DIP
|
สวิตช์ DIP |
ประเทศ |
คําอธิบาย |
|
# 1 |
ต่อไป |
RSTP ปิดการใช้งาน |
|
ติด |
RSTP Enable ((Default)) การเปิดระบบ |
|
|
# 2 |
ต่อไป |
การเปิด VLAN Port |
|
ติด |
Port VLAN Disable ((Default)) การใช้งานของ VLAN |
|
|
# 3 |
ต่อไป |
SFP Port คือ 100M |
|
ติด |
SFP Port 100/1000M ((Default) |
|
|
# 4 |
|
อนุรักษ์หน้าที่ |
หมายเหตุ:
1. RSTP เปลี่ยนไปเป็น ON ซึ่งแสดงว่า RSTP เป็น disabled status
2. VLAN เปลี่ยนเป็นตําแหน่ง ON, แสดงว่า VLAN ได้เปิด. ท่าทาง LAN ทั้งหมดสามารถสื่อสารกับ SFP uplinks ได้เมื่อตัวเลือกนี้เปิด
3เพื่อให้ฟังก์ชัน DIP Switch มีผลในขณะที่สวิตช์อีเธอร์เน็ตทํางาน, มีความจําเป็นที่จะเริ่มต้นใหม่สวิตช์อีเธอร์เน็ตหลังจากการปรับสวิตช์ DIP.
การใช้งาน
1อุตสาหกรรม อัตโนมัติและระบบควบคุม
เหมาะสําหรับการเชื่อมต่อ PLCs, HMI และตัวควบคุมที่ใช้ระบบซีเรียลกับ Ethernet และเส้นใยในโรงงานและโรงงานแปรรูป
2พลังงานพลังงานและเครือข่าย SCADA
ทําให้สามารถติดตามและควบคุมจากระยะไกลของเครื่องวัด, RTUs, และสถานีย่อยด้วย Ethernet และการบูรณาการข้อมูลลําดับที่ปลอดภัย
3การขนส่งและพื้นฐาน
เหมาะสําหรับระบบการจราจร, การจดหมายทางรถไฟ, และตู้ติดถนนที่ต้องการอุปกรณ์ PoE และการสื่อสารลําดับ
4น้ํามันและก๊าซ น้ําและอุปกรณ์บริการ
โซลูชั่นที่น่าเชื่อถือสําหรับสภาพแวดล้อมที่ยากลําบาก ที่อุปกรณ์ชุดเก่าต้องอยู่ร่วมกับเครือข่าย IP ที่ทันสมัย
5. อุตสาหกรรม IoT และการบูรณาการด้านขอบ
สะพานอุปกรณ์สนามแบบดั้งเดิมเข้าสู่แพลตฟอร์ม IoT โดยใช้ Ethernet, ไฟเบอร์ และโปรโตคอลอุตสาหกรรมมาตรฐาน
