Olycom DIN Rail L3 การจัดการ TSN สวิตช์ไฟเบอร์
ลักษณะสําคัญ
1. Multi-Gigabit Fiber & Gigabit Copper Architecture สายใยไฟเบอร์หลายกิ๊กบิต และ สายใยแดงกิ๊กบิต
12 ท่า RJ45 10/100/1000Mbps ให้การเชื่อมต่อการเข้าถึงแบบยืดหยุ่น ขณะที่สล็อต SFP/SFP+ 4 ท่ารองรับความเร็วสูงสุด 10Gbpsทําให้การรวมกันได้เรียบร้อยจากพื้นโรงงานไปยังกระดูกสันหลังอุตสาหกรรม.
2. TSN ที่พัฒนาขึ้นสําหรับ Ethernet ที่กําหนด
การสนับสนุนเต็มสําหรับมาตรฐาน TSN ที่สําคัญ เช่น IEEE 802.1AS time synchronization, 802.1Qbv time-aware shaping, 802.1Qbu frame preemption และ 802.1CB seamless redundancy รับประกันความช้าที่ต่ํามากการควบคุมการกระตุ้นและไม่มีการสูญเสียพัสดุสําหรับการจราจรที่สําคัญ
3. การปรับเวลาให้แม่นยําสูง
IEEE 1588v2 PTP และ SyncE ที่บูรณาการให้การกระจายนาฬิกาที่แม่นยําในทุกท่าเรือ รองรับโปรไฟล์ที่ใช้ในอุตสาหกรรมอัตโนมัติ ระบบพลังงาน และเครือข่ายการขนส่ง
4ชั้น 3 การนําทางและการขยายตัวทางอุตสาหกรรม
การจัดการชั้น 3 อย่างเต็มที่ด้วย IPv4/IPv6 routing (RIP, OSPF) ทําให้การออกแบบเครือข่ายสามารถปรับขนาดได้ ขณะที่การสนับสนุน ERPSv2, MRP, RSTP, MSTP และการฟื้นฟู sub-50ms ป้องกันความล้มเหลวของลิงค์และโน้ด
5พลังงานและการคุ้มกันในระดับอุตสาหกรรม
การเข้าพลังงานแบบดวงสองแบบ DC 9 56V พร้อมรีเล่ย์เตือนให้แน่ใจว่าการทํางานต่อเนื่อง การป้องกันการกระตุ้นและ ESD ที่เพิ่มเติมป้องกันสวิทช์ในสภาพแวดล้อมที่มีเสียงดังทางไฟฟ้า
6. การรักษาความปลอดภัยและการจัดการที่ครบวงจร
ความปลอดภัยระดับองค์กรรวมถึง ACLs, 802.1X, RADIUS, TACACS + รวมไปถึงการจัดการแบบยืดหยุ่นผ่าน Web, CLI, SNMP, SSH ทําให้สวิตช์เหมาะสมสําหรับ OT และ IT Convergence
7การออกแบบที่แข็งแกร่ง และประหยัดพื้นที่
หลังคาอลูมิเนียม IP40 ที่คอมแพคต์ พร้อม DIN-rail และติดตั้งผนัง ทําให้การติดตั้งง่ายในตู้ควบคุม สถานไฟฟ้าย่อย และหอติดตั้งริมถนน
รายละเอียด
|
รายละเอียดการเปลี่ยน |
|
|
ชื่อสินค้า |
1G / 2.5G / 5G / 10G การจัดการสวิตช์ไฟเบอร์อุตสาหกรรม (4F + 12TP) |
|
รุ่นหมายเลข |
IM-FS4X1200GW |
|
ทองแดง Port |
12x10/100/1000Base-T RJ45 อัตโนมัติ MDI/MDI-X |
|
สายพาน SFP/SFP+
|
สล็อต 4*1/2.5/5/10G SFP/SFP+ สอดคล้องกับ 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP และ 10GBASE SR/LR SFP+ เครื่องรับแสง |
|
คอนโซล |
1xRJ45-to-RS232 สายพานลําดับ ((115200)8,N,1) |
|
ปุ่มรีเซ็ต
|
< 5 วินาที: การรีบอทระบบ > 5 วินาที: การตั้งค่าโดยอุตสาหกรรม |
|
เครื่องเชื่อม |

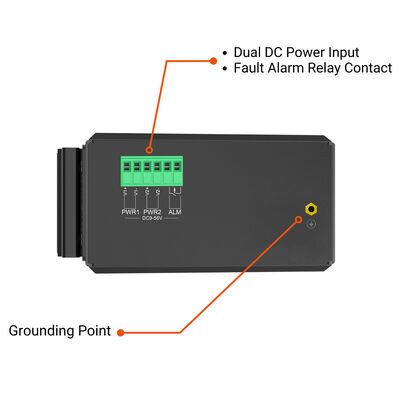

บล็อคปลายทางที่ถอดได้ 6 ปินสําหรับการใส่พลังงาน ปิน 1-2 สําหรับพลังงาน 1, ปิน 3-4 สําหรับพลังงาน 2, ปิน 5-6 สําหรับเครื่องเตือนความผิดพลาด |
|
ระเบิด |
การออกของเรลเล่หนึ่งตัว สําหรับการขาดพลังงาน ความสามารถในการแบ่งปันกระแสไฟฟ้าของรีเล่ระ báo: 2A @ 24VDC |
|
รอบ |
กล่องอลูมิเนียม IP40 |
|

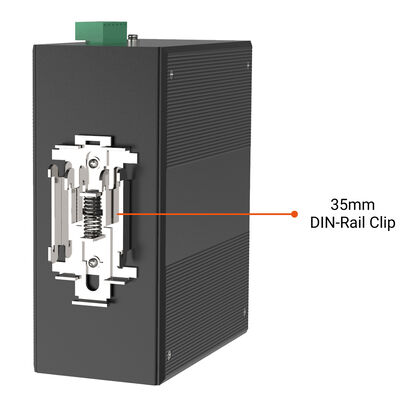

การติดตั้ง |
การติดตั้ง DIN-rail หรือติดตั้งผนัง |
|
ขนาด ((WxDxH) |
ขนาด 160mm x 132mm x 70mm |
|
น้ําหนัก |
1100 กรัม |
|
การบริโภคพลังงาน |
สูงสุด 16.8 วัตต์/57.3BTU ((ระบบเปิด) MAX. 38.2 วัตต์/10.3BTU ((ภาระเต็ม) |
|
การออกอัดไฟฟ้าสแตตติก |
การออกแรงสัมผัส: ± 8kV การปล่อยในอากาศ: ± 15kV การป้องกันการกระตุ้น พลังงานไฟฟ้า: ±4kV สายพาน RJ45: ±2kV |
|
ตัวชี้วัด LED |
P1 ((สีเขียว) P2 ((สีเขียว) ALM ((สีแดง) RUN ((สีเขียว) SFP: 1/2.5/5G ((สีเขียว), 10G ((สีเขียว) RJ45: 10/100M ((สีเขียว), 1000M ((สีเขียว) |
คุณสมบัติของซอฟต์แวร์
|
รายละเอียดการเปลี่ยน |
|
|
สวิตช์อาร์คิเทคช์ |
การเก็บและส่งต่อ |
|
สลับผ้า |
64 Gbps/ไม่ปิด |
|
ตารางที่อยู่ |
32K รายการ แหล่งข้อมูลอัตโนมัติเกี่ยวกับการเรียนรู้และการแก่ |
|
Data Buffer |
32Mbits |
|
กรอบจัมโบ |
10K ไบท์ |
|
การควบคุมการไหล |
IEEE 802.3x เฟรมหยุดการใช้งานสําหรับ Full Duplex ความดันกลับสําหรับครึ่ง duplex |
|
ฟังก์ชันชั้น 3 |
|
|
อินเตอร์เฟซ IP |
สูงสุด 128 VLAN อินเตอร์เฟซ |
|
ตารางการนําทาง
|
ขนาดสูงสุด 512 รายการเส้นทางสถิติ ขนาดสูงสุด 3072 รายการในตารางการนําทาง |
|
โปรต็อกอลการเดินทาง
|
IPv4 RIPv2 IPv4 OSPFv2 IPv6 OSPFv3 IPv4 Hardware Static Routing การนําทางแบบสแตตติก IPv6 Hardware Static Routing การนําทางแบบสแตตติก |
|
ฟังก์ชันชั้น 2 |
|
|
การตั้งค่าท่าเรือ
|
ปิด Port / เปิด Port การเจรจาแบบอัตโนมัติ 10/100/1000Mbps การเลือกโหมดเต็มและครึ่ง duplex กํากับการไหลเวียนปิด / เปิด การควบคุมความสามารถของ Port Link |
|
สถานะของท่าเรือ
|
แสดงสภาพการทํางานแบบ duplex ความเร็วของแต่ละท่าทาง, สถานะการเชื่อมโยง, สถานะการควบคุมกระแส, สถานะการต่อรองอัตโนมัติ, สถานะกระแส |
|
การสะท้อนท่าเรือ
|
TX/RX/ทั้งคู่ มอนิเตอร์หลายต่อหนึ่ง สายกระจก หน่วยวิเคราะห์ท่าทางไกล (Cisco RSPAN) รองรับการประชุมสูงสุด 5 ครั้ง |
|
VLAN
|
IEEE 802.1Q แท็ก VLAN IEEE 802.1ad Q-in-Q tunneling การทําอุโมงค์ VLAN เอกชน VLAN ที่ใช้ MAC การแปล VLAN VLAN ที่ใช้โปรต็อกอล VCL วีแอลเอ็นเสียง MVR ((การลงทะเบียน VLAN มัลติคาสต์) MVRP ((โปรโตคอลการลงทะเบียน VLAN หลายตัว) GVRP มากถึง 4K VLAN กลุ่ม, จาก 4095 VLAN ID |
|
การรวมลิงค์ |
IEEE 802.3ad LACP/กระเป๋าสตติก 8 กลุ่มกระเป๋าที่มี 16 ท่าเรือต่อกลุ่มกระเป๋า |
|
โปรต็อกอลไม้กว้าง
|
โปรต็อกอล IEEE 802.1D Spanning Tree IEEE 802.1w โปรต็อกอลต้นไม้กระจายเร็ว IEEE 802.1s โปรต็อกอลไม้กว้างหลายสาย รองรับ 7 ตัวอย่าง MSTP BPDU Guard การกรอง BPDU และ BPDU Transparent รากคุ้มกัน |
|
IGMP สนูป
|
IPv4 IGMP ((v1/v2/v3) สนุก การสนับสนุน IPv4 IGMP Querier Mode รองรับ 255 กลุ่ม IGMP |
|
MLD สนูป
|
IPv6 MLD ((v1/v2) สนุก การสนับสนุน IPv6 Querier Mode สนับสนุน 255 กลุ่ม MLD |
|
การควบคุมความกว้างแบนด์วิธ
|
ต่อการควบคุมความกว้างแบนด์เวทของพอร์ต การเข้า: 10Kbps ~ 13128Mbps ความเร็ว: 10Kbps ~ 13128Mbps |
|
วงแหวน, การลดทุน, การคุ้มครอง
|
โปรต็อกอล APS (1+1 โหมด 1:1) MRP ((Protocol Media Redundancy) โปรต็อกอลการขยายสื่อ ITU-T G.8032 ERPSv2 ระยะเวลาการฟื้นฟู<10ms @ 3 หน่วย เวลาฟื้นฟู<50ms @ 16 node สนับสนุนหลักและย่อย |
|
การค้นพบและการติดตาม
|
UPnP ((Universal Plug and Play) LLDP LLDP-MED UDLD ((การตรวจพบเชื่อมต่อแบบเดียว) การไหล |
|
OAM
|
IEEE 802.3ah OAM IEEE 802.1ag การจัดการความผิดพลาดในการเชื่อมต่อ (CFM) |
|
การปรับปรุง
|
IEEE 1588v2 PTP ((โปรโตคอลเวลาแม่น) PTP มาสเตอร์ พีทีพี slave นาฬิกาขอบเขต นาฬิกาโปร่งใสแบบ peer-to-peer นาฬิกาโปร่งจากปลายไปปลาย โปรไฟล์:1588/G8265.1/G8275.1/802.1AS ซินเซส |
|
QoS
|
ฐานการจัดหมวดหมู่การจราจร ความสําคัญอย่างเคร่งครัด และ WRR ความสําคัญ 8 ระดับสําหรับการเปลี่ยน เลขท่าเรือ 802.1p ความสําคัญ 802.1Q VLAN แท็ก สนาม DSCP/ToS ใน IP packet |
|
การเชื่อมโยงที่มีความรู้สึกต่อเวลา โปรต็อกอล
|
การปรับเวลาให้แม่นยําสูง IEEE1588 ((เวลาสแตมป์) 802.1 AS-Rev gPTP ปรากฏตัวโปรไฟล์ เครื่องปั้น 802.1Qbv ((การจัดโปรแกรมตามเวลา) 802.1Qch ((การคิวและการส่งต่อแบบหมุนเวียน) TSN การตรวจสอบกระแส 802.1Qci (การกรองและการตรวจสอบตามกระแส) การลาออก 802.1CB (Frame Replication and Elimination for Redundancy for seamless redundancy) การจําลองและการกําจัดกรอบสําหรับการรีดดัน การลดความช้า IEEE 802.1Qbu Frame Preemption การป้องกันกรอบ |
|
ฟังก์ชันความปลอดภัย |
|
|
รายการควบคุมการเข้า
|
ACL ที่ใช้ IP/ACL ที่ใช้ MAC ACL ตาม: ที่อยู่ MAC ที่อยู่ IP ประเภทโปรต็อกอล ID VLAN DSCP 802.1q ความสําคัญ สูงสุด 512 ข้อ |
|
ความปลอดภัย
|
การรักษาความปลอดภัยในท่าเรือ ป้องกันแหล่ง IP สูงสุด 512 ข้อ การตรวจสอบ ARP แบบไดนามิก สูงสุด 1K รายการ การควบคุมอํานาจแถบคําสั่งที่ขึ้นอยู่กับระดับผู้ใช้ ที่อยู่ MAC สแตติก สูงสุด 64 ข้อ |
|
AAA
|
RADIUS ลูกค้า ลูกค้า TACACS+ |
|
การควบคุมการเข้าถึงเครือข่าย
|
การควบคุมการเข้าถึงเครือข่าย IEEE 802.1x การยืนยันตัวจริงแบบ MAC การยืนยันตัวจริงทางท้องถิ่น/RADIUS |
|
การบริหาร |
|
|
อินเตอร์เฟซการจัดการพื้นฐาน |
คอนโซล; Telnet; เว็บบราว์เซอร์; SNMPv1,v2c
|
|
อินเตอร์เฟซการจัดการที่ปลอดภัย |
SSHv2, TLSv12, SNMPv3
|
|
การจัดการระบบ
|
การปรับปรุงฟอร์มแวร์โดยโปรโตคอล HTTP ผ่านเครือข่าย Ethernet การตั้งค่าการอัพโหลด/ดาวน์โหลดผ่าน HTTP Syslog ที่อยู่ไกล ระบบ log NTP Firo NMS |
|
SNMP MIBs
|
RFC 1213 MIB-II RFC 1493 สะพาน MIB RFC 1643 Ethernet MIB RFC 2863 อินเตอร์เฟส MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (กลุ่ม 1,2,3 และ 9) RFC 2737 MIB ของหน่วยงาน RFC 2618 RADIUS ลูกค้า MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP ส่ง MIB RFC IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
|
กฎหมายและการรับประกัน |
|
|
ความปลอดภัย |
IEC/EN 62368-1 |
|
EMI |
EN55032 ประเภท A, CISPR 32 FCC ส่วน 15B ประเภท A |
|
EMS |
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Surge) EN61000-4-6 (CS) EN61000-4-8 (PFMF) |
|
โชค |
IEC 60068-2-27 |
|
การตกอิสระ |
IEC 60068-2-32 |
|
การสั่นสะเทือน |
IEC 60068-2-6 |
|
สังคม |
RoHS |
|
การปฏิบัติตามมาตรฐาน
|
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z กิกะบิต 1000T IEEE 802.3z กิกะบิต SX/LX IEEE 802.3bz 2.5G/5G BASE-X IEEE 802.3x การควบคุมการไหลและแรงกดกลับ IEEE 802.3ad port trunk กับ LACP โปรต็อกอล IEEE 802.1D Spanning Tree IEEE 802.1w โปรต็อกอลต้นไม้กระจายเร็ว IEEE 802.1s โปรต็อกอลไม้กว้างหลายสาย IEEE 802.1p ประเภทการให้บริการ การติดป้าย VLAN IEEE 802.1Q IEEE 802.1X การควบคุมเครือข่ายการยืนยันตัวแหล่ง IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag การจัดการความผิดพลาดในการเชื่อมต่อ (CFM) IEEE 802.1AS การกําหนดเวลาและการร่วมกันสําหรับการใช้งานที่มีความรู้สึกต่อเวลา IEEE 802.1Qbu Frame Preemption การป้องกันกรอบ IEEE 802.1Qci การกรองและการตรวจสอบต่อกระแส (PSFP) IEEE 802.1Qbv การปรับปรุงสําหรับการจราจรตามแผนการ IEEE 802.1CB Frame Replication and Elimination for Reliability ((FRER) การจําลองและการกําจัดกรอบเพื่อความน่าเชื่อถือ RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 RFC 5340 OSPF v3 RFC 2453 RIP v2 ITU-T G.8032 ERPS แหวน |
|
การรับประกัน |
3 ปี |
|
สิ่งแวดล้อม |
|
|
อุณหภูมิการทํางาน |
-40 °C ถึง +75 °C |
|
อุณหภูมิในการเก็บ |
-40 °C ถึง +85 °C |
|
ความชื้น |
5 ถึง 95% ((ไม่หมัก) |
|
รายการแพคเกจ |
|
|
เครื่อง |
1x อินดัสเตอรเน็ตสวิตช์อุตสาหกรรม |
|
เคเบิล |
1xDB9 หญิงไปยัง RJ45 |
|
ชุดติดตั้ง
|
1x DIN-Rail Clip 2x ชุดติดผนัง |
|
เอกสาร
|
1 x คู่มือผู้ใช้ 1 x บัตรรับประกัน |
คําแนะนํา
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
IM-FS4X1200GW รองรับมาตรฐาน TSN IEEE ที่จําเป็นสําหรับการแก้ไขการสื่อสารในเวลาจริงที่สมบูรณ์แบบที่เกินความคาดหวังทุกจุด
จากการใช้โปรไฟล์ IEEE 802.1AS-REV ที่น่าทึ่ง เพื่อให้มีการร่วมกันในเวลาที่ไม่มีคู่แข่ง1Qbu Frame Preemption เพื่อปรับปรุงประสิทธิภาพการส่งข้อมูลสลับนี้ครอบคลุมทุกอย่าง
และอย่าลืมถึงความสามารถในการจัดการข้อมูลที่สําคัญ ด้วยคุณสมบัติ เช่น Interspersing Express Traffic (IET) ที่นํามาโดย IEEE 8023br และความสามารถในการกรองและการตรวจสอบตามกระแสที่นําเสนอโดย IEEE 802.1Qci - ทําให้มีความน่าเชื่อถือได้อย่างต่อเนื่อง แม้กระทั่งในระหว่างการทํางานที่ต้องการ!
การใช้งาน
1อุตสาหกรรมอัตโนมัติและเครือข่ายโรงงาน
เหมาะสําหรับสายการผลิตที่ใช้ TSN, โรบอติกส์, การควบคุมการเคลื่อนไหว และระบบมองเห็นเครื่องจักรที่ต้องการผลงาน Ethernet ที่กําหนดได้
2. พลังงานและพลังงาน
เหมาะสําหรับสถานีย่อย, เครือข่ายสมาร์ท, และระบบ SCADA ที่การปรับสynchronization เวลาที่แม่นยําและความพร้อมสูงเป็นสิ่งจําเป็น
3. การขนส่งและระบบรถไฟ
รองรับการส่งสัญญาณ การสื่อสารบนเครื่อง และเครือข่ายควบคุมในรถไฟฟ้า, รถไฟใต้ดิน และระบบขนส่งที่ฉลาด
4. การควบคุมกระบวนการและพื้นฐานสําคัญ
สวิตช์กระดูกสันหลังและการรวมที่เชื่อถือได้สําหรับน้ํามันและก๊าซ, โลหะ, การบําบัดน้ํา, และอุตสาหกรรมกระบวนการต่อเนื่องอื่น ๆ
5. OT / IT เครือข่ายรวม
ทําให้การเชื่อมต่อที่ปลอดภัยและบริหารระหว่างเทคโนโลยีการดําเนินงานและเครือข่ายธุรกิจ โดยยังคงการรับประกันในเวลาจริง
