สวิตช์ไฟเบอร์ออปติก SFP ที่ใช้ 1G Port 8

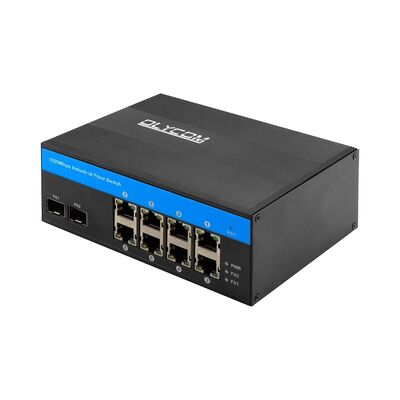

ภาพรวมของ 8 Port Gigabit Switch
ข้อมูลเทคนิคของเครื่องสวิทช์ไฟเบอร์อุตสาหกรรม
|
ชื่อสินค้า |
10/100/1000Mbps สวิตช์ไฟเบอร์อุตสาหกรรม ((2F+8TP) |
|
รุ่นหมายเลข |
IM-FS280GE |
|
ท่าเรือ |
2x1000M สายใย SFP SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 8x10/100/1000M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) 1x6-PIN พลังงานบล็อกปลายทาง |
|
หลักเกณฑ์ |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) |
|
การเปลี่ยนลักษณะ |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความช้าในการส่ง: <10us ความกว้างของระบบ: 20Gbps (ไม่ติดจราจร) อัตราการส่งต่อ: 14.88Mmps แมค: 4K ขนาดของพัคเก็ต: 1.75Mb |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) |
|
ไฟ LED |
พลังงาน ไฟเบอร์ เครือข่าย PoE PWR: พลังงาน
สายใย: FX1, FX2 เปิด: การส่งสัญญาณปกติ ปิด: การส่งสัญญาณไม่ปกติ ((โมดูลแสงที่ผิดปกติหรือตัดต่อ)
สีส้มทองแดง: ตัวชี้วัด PoE On: PoE กําลังทํางาน ปิด: PoE ไม่ทํางาน หรือนี่คือ Non-PoE device
สีเขียวทองแดง: ตัวชี้วัดความเร็ว เปิด: ความเร็วการส่งสัญญาณคือ 1000Mbps ส่องแสง: กําลังส่ง ปิด: ติดต่อไม่ได้ หรือความเร็วในการทํางานคือ 10/100Mbps |
|
การบริโภคพลังงาน |
อุตสาหกรรมการผลิต |
|
พลังงาน |
การเข้า DC12V ~ DC52V ที่เหลือใช้ โดยทั่วไป DC12V / DC24V / DC48V การเชื่อมต่อกลับ: การสนับสนุน |
|
สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40°C ∼75°C อุณหภูมิการเก็บรักษา: -40°C 85°C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ± 15KV การติดต่ออากาศ, ± 6KV EFT: IEC61000-4-4 สาธารณะ ± 6KV ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 ขนาดความหนาของเครื่องจักร EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |

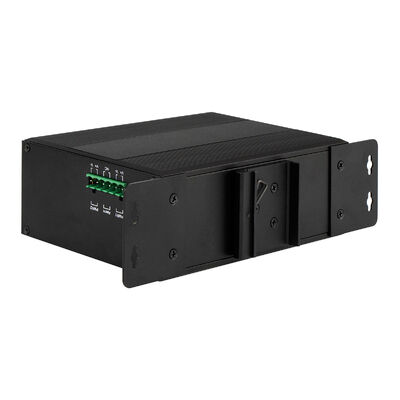

เปลือก: เปลือกโลหะกระบวน, ระดับ IP40 ขนาด: 158*115*60mm วิธีการติดตั้ง: ดิน-รีล / การติดตั้งผนัง น้ําหนัก: 0.75 กิโลกรัม/0.9 กิโลกรัม ((Net/Gross) |
|
การรับประกัน |
3 ปี การสนับสนุนทางเทคนิคตลอดชีวิต |
3การใช้งาน
IM-FS280GE ถูกใช้อย่างแพร่หลายในเครือข่ายอุตสาหกรรมและโครงสร้างพื้นฐานที่ความน่าเชื่อถือ ระยะทางและความแข็งแรงต่อสิ่งแวดล้อมเป็นสิ่งสําคัญ
4ลักษณะสําคัญ
การเชื่อมต่อไฟเบอร์กิกาบิตและอีเทอร์เน็ต
อุปกรณ์พร้อมกับสล็อตไฟเบอร์ SFP 2 × 1000Mbps และพอร์ต RJ45 อัตโนมัติรับรู้ 8 × 10/100/1000Mbps, สวิตช์รองรับโทปโลยีเครือข่ายที่ยืดหยุ่น,ทําให้สามารถส่งสัญญาณไฟเบอร์ระยะไกลและการเข้าถึงทองแดงความเร็วสูงในขอบ.
ความน่าเชื่อถือในระดับอุตสาหกรรม
ออกแบบมาเพื่อการทํางานต่อเนื่องในสภาพแวดล้อมที่รุนแรง, IM-FS280GE รองรับการทํางานที่ -40 °C ถึง 75 °C, มีกล่องโลหะ corrugated และให้ความคุ้มกันความแรง 6KV Ethernetทําให้มันเหมาะสําหรับการใช้งานในอุตสาหกรรมและภายนอก.
ผลงานที่มั่นคงและการเปลี่ยนที่ประสิทธิภาพ
ผ้าสวิตชิ่งที่ไม่กั้น, ความช้าในการส่งต่อที่ต่ํา, และพัสดุพัสดุที่หลากหลายทําให้การไหลของข้อมูลเรียบร้อยสําหรับการใช้งานที่ใช้ความกว้างแบนด์วิด เช่น การสตรีมวีดีโอและการติดตามในเวลาจริง
การใส่พลังงานแบบยืดหยุ่นสําหรับระบบอุตสาหกรรม
รองรับการเข้าพลังงาน DC ที่เหลือใช้โดยทั่วไปในระบบควบคุมอุตสาหกรรม (12V / 24V / 48V) ปรับปรุงเวลาทํางานของเครือข่ายและปรับปรุงการบูรณาการพลังงาน
การติดตั้งและปฏิบัติตามง่าย

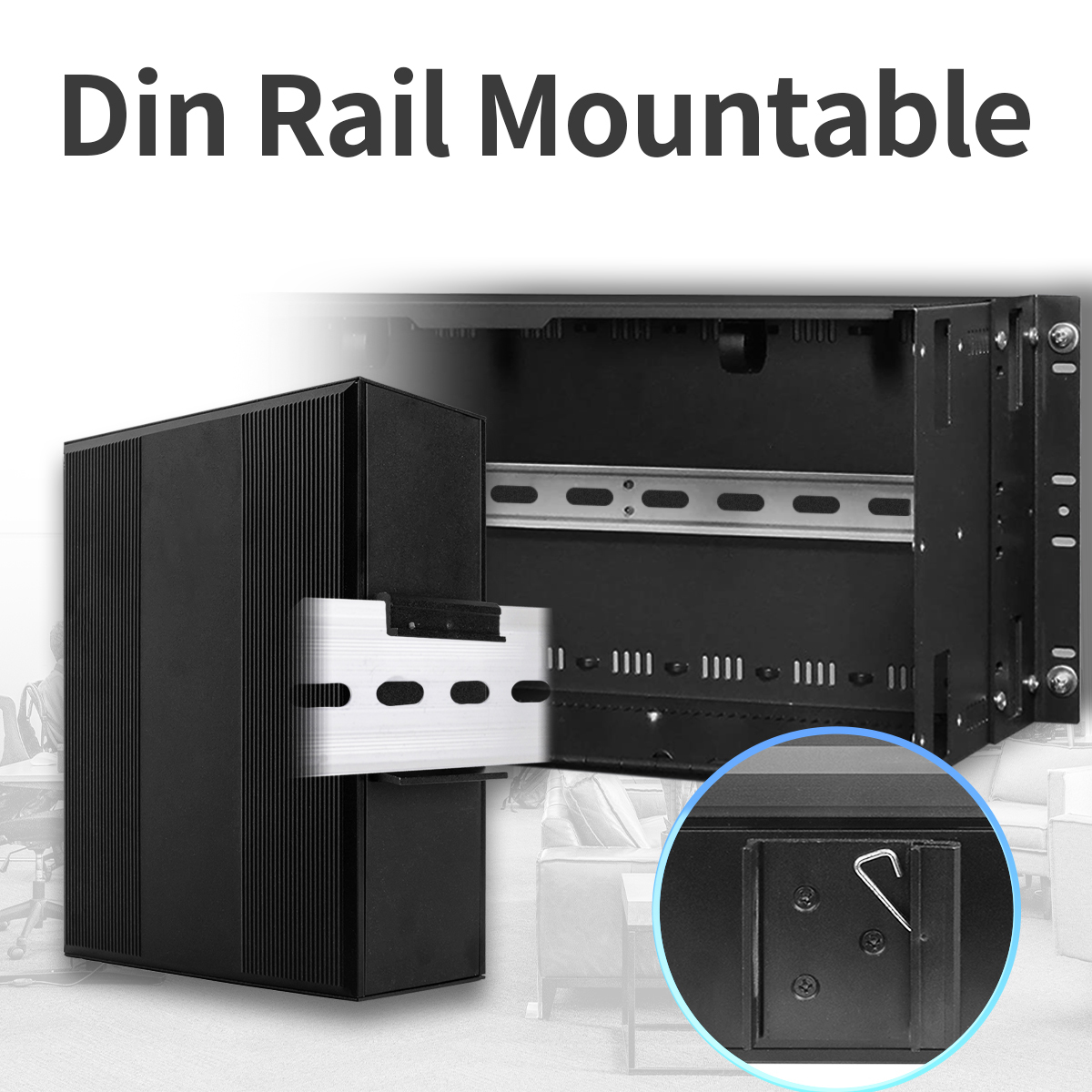

ตัวเลือกการติดตั้ง DIN-rail หรือผนังทําให้การใช้งานอย่างรวดเร็วในตู้ควบคุม. อุปกรณ์ตรงกับมาตรฐาน CE และ FCC ตอบสนองความต้องการของเครือข่ายอุตสาหกรรมทั่วโลก.
5อุปกรณ์เสริม
|
โมดูลออปติกอุตสาหกรรม |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
พลังงานไฟฟ้า DIN อุตสาหกรรม |
|
|
IM-DAC220/DC12V1.67A |
AC220V ถึง DC12V1.67A, -30°C/70°C |
|
ขนาดความหนา |
AC220V ถึง DC24V1A, -30°C~70°C |
FAQ
1มันใช้ชิปอะไร?
โอลิคอม: เรียลเทค
2ฉันสามารถปรับแต่งมันได้มั้ย?
โอลิคอม: ใช่
เราสนับสนุนบริการ OEM เช่นโลโก้, ชื่อรุ่น, ใบสัญลักษณ์, หน้ากาก PVC และชิ้นส่วนสินค้า ((ชุดติดตั้ง, แบล็อกปลายไฟฟ้า เป็นต้น)
3มันจัดการได้มั้ย?
โอลิคอม:
มันเป็นแค่ plug-and-play ที่ง่าย แต่เรามีแบบที่จัดการ
