4 Port Industrial PoE Switch พร้อมไฟเบอร์ไบปาส
IM-FBP244GW เป็นสวิตช์บายพาสไฟเบอร์ PoE ระดับอุตสาหกรรมที่บริหารได้อย่างครบถ้วนที่ออกแบบมาสําหรับ Ethernet และเครือข่ายการส่งออฟติกที่มีความพร้อมสูง
ด้วยการบูรณาการการเข้าถึง Gigabit PoE, การเชื่อมต่อไฟเบอร์อัพลิงก์หลายกิโลกิบาท และช่องทางเลี่ยงทางทางออปติกส์แบบสองแบบ, มันรับประกันการเชื่อมต่อเครือข่ายที่ไม่ถูกขัดแย้ง แม้กระทั่งในกรณีขาดพลังงานหรืออุปกรณ์ล้มเหลว.
2รายละเอียด
|
ชื่อสินค้า |
10/100/1000Mbps การจัดการอุตสาหกรรม PoE ไฟเบอร์บายพาสสวิตช์ ((2F + 4TP) |
|
รุ่นหมายเลข |
IM-FBP244GW |
|

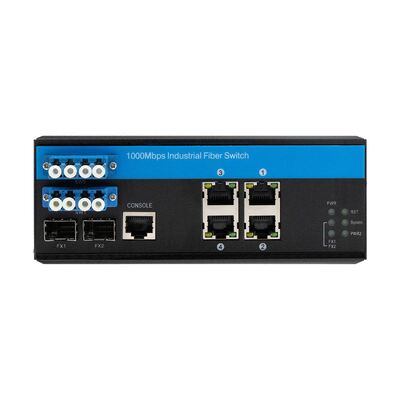

ท่าเรือ |
2*100/1000/2500Mpbs สนาม SFP 2* สายทางเลี่ยง LC ((SM/MM) SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 4*10/100/1000M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) |
|
หลักเกณฑ์ |
ไออีอี 8023 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
การเปลี่ยนลักษณะ |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความช้าในการส่ง: <10us ความกว้างของระบบ: 18Gbps ((ไม่ติดรถ) ขนาด DRAM: 128M ขนาดไฟฟ้า: 16M ID VLAND: 4096 ขนาดตารางที่อยู่ MAC: 8K แฟรมจัมโบ 9.6KB |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ PWR: พลังงาน
สีส้ม: Link/ACT สีเขียว: ความเร็วเครือข่าย 1000M ((ปิดเมื่อมัน 100Mb/s)
สายใย: FX1/FX2 |
|

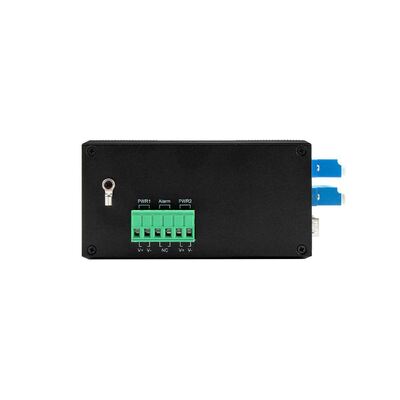

พลังงาน |
ความดันการเข้า: 48V ((สูงสุด 52V) ความดันออก PoE: 48V พลังการออก PoE ตัวเดียว: 30W ((พอร์ต 1 ~ 4) งบประมาณสูงสุด: 120W การเชื่อมต่อกลับ: การสนับสนุน |
|
PoE Wiring |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40°C ∼75°C อุณหภูมิการเก็บรักษา: -40°C 85°C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ± 15KV การติดต่ออากาศ, ± 6KV EFT: IEC61000-4-4 สาธารณะ ± 6KV ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 ขนาดความหนาของเครื่องจักร EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014 |
|

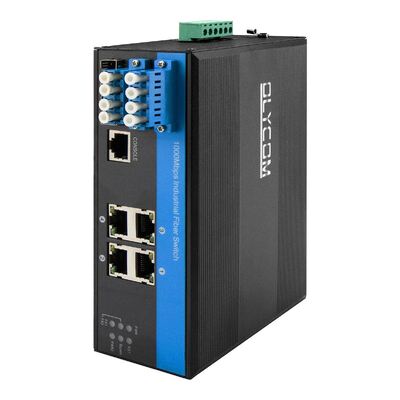

ข้อมูลทางกล |
เปลือก: เปลือกโลหะกระบวน, ระดับ IP40 ขนาด: 158*115*60mm วิธีการติดตั้ง: ดิน-รีล / การติดตั้งผนัง น้ําหนัก: 0.75 กิโลกรัม/0.9 กิโลกรัม ((Net/Gross) |
|
การรับประกัน |
3 ปี การสนับสนุนทางเทคนิคตลอดชีวิต |
|
ไฟเบอร์ไบปาส |
|||
|
ประเภท |
หน่วย |
รายละเอียด |
|
|
ระยะความยาวคลื่น |
nm |
850±40/1300±40 |
1260 ~ 1650 |
|
ความยาวคลื่นการทดสอบ |
nm |
850/1300 |
1310/1550 |
|
การสูญเสียการใส่ |
dB |
ประเภท: 0.6 สูงสุด: 1.0 |
ประเภท: 0.6 สูงสุด: 1.0 |
|
ผลกําไรเสีย |
dB |
MM≥30 SM≥50 |
|
|
ช่องเสียงข้ามช่อง |
dB |
MM≥35 SM≥55 |
|
|
การสูญเสียการขั้วโลก |
dB |
≤0.05 |
|
|
การสูญเสียความยาวคลื่น |
dB |
≤0.05 |
|
|
การสูญเสียอุณหภูมิ |
dB |
≤0.05 |
|
|
ความสามารถในการซ้ํา |
dB |
≤0.05 |
|
|
โลตติจ์ทํางาน |
v |
3.3V-5V |
|
|
อายุการใช้งาน |
ครั้ง |
≥100000000 |
|
|
เวลาเปลี่ยน |
ms |
≤10 |
|
|
พลังงานแสงส่ง |
mw |
≤ 500 |
|
|
อุณหภูมิการทํางาน |
o |
-20~+70 |
|
|
อุณหภูมิการเก็บรักษา |
o |
-40~+85 |
|
3. WEB UI
1. การป้องกันทางเลี่ยงทางแสงที่บูรณาการ
สายพานเลี่ยงไฟเบอร์ LC สองสายโดยอัตโนมัติรักษาความต่อเนื่องทางออทติก เมื่อสวิตช์ถูกปิดหรือพบกับความผิดพลาด
ความสูญเสียการใส่ที่ต่ํามากและการสลับเร็วทําให้มีผลกระทบอย่างน้อยต่อคุณภาพสัญญาณไฟเบอร์
รองรับทั้งสายไฟเบอร์แบบเดียวและแบบหลายแบบ เหมาะสําหรับการถ่ายส่งระยะสั้นและระยะไกล
2ความสามารถ PoE และการสลับที่มีประสิทธิภาพสูง
8 × Gigabit RJ45 PoE port ส่ง IEEE 802.3af / ในพลังงานสูงสุด 30W ต่อ Port
งบประมาณ PoE รวมถึง 240W รองรับกล้อง IP พลังงานสูง, APs ไม้อากร และอุปกรณ์การเข้าถึง
2 × 100/1000/2500Mbps สายพาน SFP ให้ความยืดหยุ่นสําหรับสายไฟเบอร์อัพลิงสําหรับเครือข่ายรวมหรือวงแหวน
สถาปัตยกรรมสวิตชิ่งที่ไม่ล็อคด้วยความเร็วสูงและความช้าในการส่งต่อที่ต่ํา
3. การจัดการและการป้องกันเครือข่ายระดับสูง
การจัดการชั้น 2 อย่างเต็มที่ รวมถึง VLAN, QoS, IGMP snooping, การรวมลิงค์ และการควบคุมการจราจร
รองรับ STP/RSTP/MSTP และ ITU-T G.8032 ERPS ทําให้การป้องกันวงแหวนเร็วและการเพิ่มจํานวน
Web GUI, CLI, SNMP และการจัดการทางไกลเพื่อการจัดจําหน่ายและบํารุงรักษาง่าย
การวินิจฉัยเคเบิลที่ติดตั้งและ Ethernet ประหยัดพลังงาน (EEE) เพื่อการทํางานที่ปรับปรุง
4ความน่าเชื่อถือในระดับอุตสาหกรรม
ระยะอุณหภูมิการทํางานที่กว้างจาก -40 °C ถึง +75 °C
การป้องกันความแรงกระตุ้น 6KV Ethernet และความสอดคล้อง EMC ระดับอุตสาหกรรม
กล่องโลหะที่แข็งแรง IP40 พร้อมตัวเลือกการติดตั้ง DIN-rail หรือผนัง
ออกแบบให้ใช้งานต่อเนื่องในตู้กลางแจ้งและสถานที่อุตสาหกรรม
4การใช้งาน
5. ภาพ
6อุปกรณ์เสริม
|
โมดูลออปติกอุตสาหกรรม |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
พลังงานไฟฟ้า DIN อุตสาหกรรม |
|
|
IM-DAC220/DC12V1.67A |
AC220V ถึง DC12V1.67A, -30°C/70°C |
|
ขนาดความหนา |
AC220V ถึง DC24V1A, -30°C~70°C |
|
ขนาดความหนาของเครื่อง |
AC220V ถึง DC48V1.6A, -30°C/70°C |
|
หน่วยการตรวจสอบการใช้งาน |
AC220V ถึง DC48V2.5A, -40°C~70°C |
|
ขนาดความหนา |
AC220V ถึง DC48V5A, -40°C~70°C |
|
ขนาดความหนา |
AC220V ถึง DC48V10A, -40°C~70°C |
