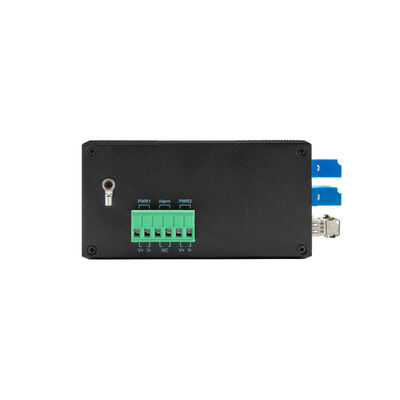

2.5G บริหาร PoE ไฟเบอร์ไบปาสสวิตช์ 8 Port
|
ชื่อสินค้า |
10/100/1000Mbps การจัดการอุตสาหกรรม PoE ไฟเบอร์บายพาสสวิตช์ ((2F + 8TP) |
|
รุ่นหมายเลข |
IM-FBP288GW |
|
ท่าเรือ |
2*100/1000/2500Mpbs สนาม SFP 2* สายทางเลี่ยง LC ((SM/MM) SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 8*10/100/1000M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) |
|
หลักเกณฑ์ |
ไออีอี 8023 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
การเปลี่ยนลักษณะ |
รูปแบบการส่ง: การเก็บและการส่งต่อ ความช้าในการส่ง: <10us ความกว้างของระบบ: 26Gbps ((ไม่ติดรถ) อัตราการส่งต่อ: 19.344Mpps ขนาด DRAM: 128M ขนาดไฟฟ้า: 16M ID VLAND: 4096 ขนาดตารางที่อยู่ MAC: 8K แฟรมจัมโบ 9.6KB |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ PWR: พลังงาน
สีส้ม: Link/ACT สีเขียว: ความเร็วเครือข่าย 1000M ((ปิดเมื่อมัน 100Mb/s)
สายใย: FX1/FX2 |
|
พลังงาน |
ความดันการเข้า: 48V ((สูงสุด 52V) ความดันออก PoE: 48V พลังการออก PoE ตัวเดียว: 30W ((พอร์ต 1 ~ 8) งบประมาณสูงสุด: 240W การเชื่อมต่อกลับ: การสนับสนุน |
|
PoE Wiring |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
สิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40°C ∼75°C อุณหภูมิการเก็บรักษา: -40°C 85°C ความชื้นในการทํางาน: 10% ~ 90%, ไม่หมัก ความชื้นของห้องเก็บ: 10%~95%, ไม่หมัก |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ± 15KV การติดต่ออากาศ, ± 6KV EFT: IEC61000-4-4 สาธารณะ ± 6KV ความแรงกระแทก: IEC61000-4-5, ความแตกต่าง ± 2KV, สากล ± 6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 ขนาดความหนาของเครื่องจักร EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B ((ประเภท B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |
เปลือก: เปลือกโลหะกระบวน, ระดับ IP40 ขนาด: 158*115*60mm วิธีการติดตั้ง: ดิน-รีล / การติดตั้งผนัง น้ําหนัก: 0.75 กิโลกรัม/0.9 กิโลกรัม ((Net/Gross) |
|
การรับประกัน |
3 ปี การสนับสนุนทางเทคนิคตลอดชีวิต |
|
ไฟเบอร์ไบปาส |
|||
|
ประเภท |
หน่วย |
รายละเอียด |
|
|
ระยะความยาวคลื่น |
nm |
850±40/1300±40 |
1260 ~ 1650 |
|
ความยาวคลื่นการทดสอบ |
nm |
850/1300 |
1310/1550 |
|
การสูญเสียการใส่ |
dB |
ประเภท: 0.6 สูงสุด: 1.0 |
ประเภท: 0.6 สูงสุด: 1.0 |
|
ผลกําไรเสีย |
dB |
MM≥30 SM≥50 |
|
|
ช่องเสียงข้ามช่อง |
dB |
MM≥35 SM≥55 |
|
|
การสูญเสียการขั้วโลก |
dB |
≤0.05 |
|
|
การสูญเสียความยาวคลื่น |
dB |
≤0.05 |
|
|
การสูญเสียอุณหภูมิ |
dB |
≤0.05 |
|
|
ความสามารถในการซ้ํา |
dB |
≤0.05 |
|
|
โลตติจ์ทํางาน |
v |
3.3V-5V |
|
|
อายุการใช้งาน |
ครั้ง |
≥100000000 |
|
|
เวลาเปลี่ยน |
ms |
≤10 |
|
|
พลังงานแสงส่ง |
mw |
≤ 500 |
|
|
อุณหภูมิการทํางาน |
o |
-20~+70 |
|
|
อุณหภูมิการเก็บรักษา |
o |
-40~+85 |
|
ในฐานะส่วนที่จําเป็นของระบบสื่อสารและการป้องกันทางออทติกอล ไฟเบอร์ไบพาสมีความน่าเชื่อถือและมั่นคงสูงสําหรับความต้องการทางออทติกอลที่แตกต่างกัน เช่น
เครือข่ายพื้นที่กรุงเทพมหานคร (MAN)
การตั้งค่าแบบไดนามิคของการเพิ่ม/ลด multiplexing
การติดตามระบบ
การวิจัยและพัฒนาห้องปฏิบัติการ
ในขณะเดียวกัน, สวิตช์ผ่านไฟเบอร์ลักษณะ
การสูญเสียการใส่ที่ต่ํา
ระยะความยาวคลื่นที่กว้าง
เสียงข้ามช่องต่ํา
3. WEB ข้อมูล
4การใช้งาน
5รายการบรรจุ
สลับ 1pc
1pc คู่มือการใช้งาน
1pc คาเบลคอนโซล
คําสังเกต
อุปกรณ์เสริม ((DIN รีลบราคเกต, โมดูลออปติก, พลังงานไฟฟ้า, patchcord, สายเคเบิลเครือข่าย เป็นต้น) ไม่รวมอยู่ในกล่องบรรจุ, กรุณาเตรียมมันด้วยตัวเองหรือซื้อชุดทั้งหมดจากเรา
ข้อมูลกล่องส่ง
ขนาดสินค้า: 15.8*11.5*6cm
ขนาดกล่องภายใน: 25.3*20.8*8cm
น้ําหนักสินค้า: 0.75 กิโลกรัม
น้ําหนักบรรจุ: 0.9Kg
ขนาดกล่องหลัก 55.5*40*41cm
จํานวนบรรจุ: 20 ชิ้น
น้ําหนักบรรจุ: 20Kg
6. FAQ
1มันใช้ชิปอะไร?
โอลิคอม: วีเทส
2ฉันสามารถปรับแต่งมันได้มั้ย?
โอลิคอม: ใช่
เราสนับสนุนบริการ OEM เช่นโลโก้, ชื่อรุ่น, ใบสัญลักษณ์, หน้ากาก PVC และชิ้นส่วนสินค้า ((ชุดติดตั้ง, แบล็อกปลายไฟฟ้า เป็นต้น)
3ฉันสามารถเชื่อมต่อมันกับอุปกรณ์ 10/100M ได้หรือไม่
โอลิคอม: ใช่
สําหรับพอร์ต LAN พวกเขาเป็น 10/100/1000M อัตโนมัติการตรวจจับ
สําหรับพอร์ตไฟเบอร์ กรุณาตั้งค่าความเร็ว 100Mbps ผ่าน Web GUI หรือ CLI
4, ผมสามารถปิดฟังก์ชัน PoE สําหรับบางท่าทางเมื่อจําเป็นได้หรือไม่?
A: ใช่
สวิตช์ที่จัดการ PoE ทั้งหมดในชุดนี้รองรับการจัดการ PoE
กรุณาตั้งสถานะ PoE ผ่าน Web GUI หรือ CLI
5คุณทํา SKD / CKD?
A: ใช่
ในฐานะโรงงาน เราเคยเจอเรื่องนี้หลายครั้งแล้ว
