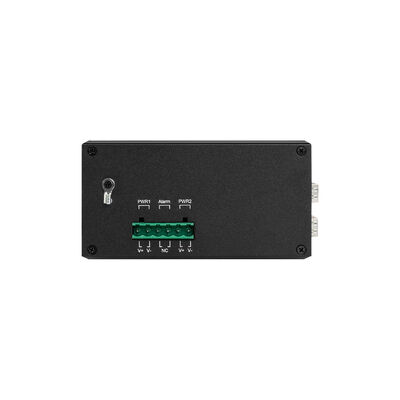

Olycom สวิตช์ไฟเบอร์ PoE สำหรับอุตสาหกรรมแบบจัดการ
1. ภาพรวมผลิตภัณฑ์
1.1 IM-FP444GW เป็นสวิตช์ไฟเบอร์ PoE ระดับอุตสาหกรรมแบบจัดการที่ออกแบบมาสำหรับการส่งผ่านอีเทอร์เน็ตและไฟเบอร์ที่มีความน่าเชื่อถือสูงในสภาพแวดล้อมที่สมบุกสมบัน โดยผสานรวมพอร์ตไฟเบอร์ SFP จำนวน 4 × 100/1000/2500Mbps เข้ากับพอร์ต RJ45 ที่เปิดใช้งาน PoE จำนวน 4 × 10/100/1000Mbps ซึ่งเป็นโซลูชันการเข้าถึงและการรวมกลุ่มที่ยืดหยุ่นสำหรับเครือข่ายอุตสาหกรรม การเฝ้าระวังกลางแจ้ง และสถาปัตยกรรมไฟเบอร์แบบกระจาย
1.2 สอดคล้องกับ IEEE 802.3af/at สวิตช์ให้กำลังไฟสูงสุด 30W ต่อพอร์ต PoE โดยมีงบประมาณพลังงานรวม 120W ทำให้มั่นใจได้ถึงการส่งผ่านพลังงานและข้อมูลที่เสถียรไปยังกล้อง IP, AP ไร้สาย และอุปกรณ์ขอบ ด้วยตัวเครื่องโลหะระดับ IP40, การติดตั้งราง DIN หรือติดผนัง และช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -40°C ถึง +75°C IM-FP444GW ถูกสร้างขึ้นสำหรับการทำงานอย่างต่อเนื่องในการใช้งานในอุตสาหกรรมและการใช้งานกลางแจ้งที่ต้องการ
2. คุณสมบัติหลัก
IM-FP444GW ผสมผสานการจัดการ Layer 2 ขั้นสูง การป้องกันทางอุตสาหกรรม และความสามารถในการสลับประสิทธิภาพสูง:
การออกแบบไฟเบอร์และ PoE แบบไฮบริด – พอร์ต SFP 4 × 2.5G สำหรับการส่งผ่านไฟเบอร์ระยะไกลและพอร์ต Gigabit RJ45 PoE จำนวน 4 ×
การจ่ายไฟ PoE ระดับอุตสาหกรรม – สอดคล้องกับ IEEE 802.3af/at, 30W ต่อพอร์ต, งบประมาณ PoE ทั้งหมด 120W, เอาต์พุต 48V
การจัดการ Layer 2 ขั้นสูง – รองรับ VLAN (802.1Q), QoS, IGMP/MLD snooping, การรวมลิงก์ LACP และการควบคุมแบนด์วิดท์
การป้องกันวงแหวนและความซ้ำซ้อน – รองรับ STP, RSTP, MSTP และ ITU-T G.8032 Ethernet Protection Ring (EPR) เพื่อการกู้คืนเครือข่ายที่รวดเร็ว
ความน่าเชื่อถือในระดับอุตสาหกรรม – การป้องกันไฟกระชาก Ethernet 6KV, การป้องกัน ESD สูงสุด ±15KV ทางอากาศ, การปฏิบัติตามมาตรฐาน EMC ระดับอุตสาหกรรม
ประสิทธิภาพการสลับสูง – ความจุในการสลับ 28Gbps, อัตราการส่งต่อ 20.83Mpps, ตาราง MAC 8K, เฟรมจัมโบ้ 9.6KB
การจัดการที่ยืดหยุ่น – Web GUI, Cisco®-like CLI, SNMP v1/v2c/v3, Telnet, SSH, HTTPS และความซ้ำซ้อนของเฟิร์มแวร์
คุณสมบัติการประหยัดพลังงานและการวินิจฉัย – IEEE 802.3az EEE, การวินิจฉัยสายเคเบิล, การมิเรอร์พอร์ต, RMON และการบันทึกเหตุการณ์
3. ข้อมูลจำเพาะ
|
ชื่อผลิตภัณฑ์ |
สวิตช์ไฟเบอร์ PoE สำหรับอุตสาหกรรมแบบจัดการ 10/100/1000Mbps (4F+4TP) |
|
หมายเลขรุ่น |
IM-FP444GW |
|
พอร์ต |
พอร์ต SFP 4*100/1000/2500Mpbs SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 เมตร 8*10/100/1000M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) |
|
โปรโตคอล |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
คุณสมบัติการสลับ |
โหมดการส่ง: การจัดเก็บและส่งต่อ ความล่าช้าในการส่งต่อ:<10us แบนด์วิดท์ของระบบ: 28Gbps (ไม่ติดขัด) อัตราการส่งต่อ: 20.83Mpps ขนาด DRAM: 128M ขนาด Flash: 16M VLAND ID: 4096 ขนาดตารางที่อยู่ MAC: 8K เฟรมจัมโบ้: 9.6KB |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดเกลียวแบบไม่มีฉนวน (≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่าคู่บิดเกลียวแบบมีฉนวน (≤100m) |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์ PWR: พลังงาน
สีส้ม: Link/ACT สีเขียว: ความเร็วเครือข่าย 1000M (ปิดเมื่อเป็น 100Mb/s)
ไฟเบอร์: FX1/FX2/FX3/FX4 |
|
แหล่งจ่ายไฟ |
แรงดันไฟฟ้าขาเข้า: 48V (สูงสุด 52V) แรงดันไฟฟ้าขาออก PoE: 48V กำลังไฟขาออก PoE เดียว: 30W (พอร์ต 1~4) งบประมาณสูงสุด: 120W การเชื่อมต่อย้อนกลับ: รองรับ |
|
การเดินสาย PoE |
PoE af/at: 1/2(V+), 3/6(V-) |
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน: -40°C～75°C อุณหภูมิในการจัดเก็บ: -40°C～85°C ความชื้นในการทำงาน: 10%～90%, ไม่มีการควบแน่น ความชื้นในการจัดเก็บ: 10%～95%, ไม่มีการควบแน่น |
|
มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ±15KV ทางอากาศ, ±6KV สัมผัส EFT: IEC61000-4-4, ทั่วไป ±6KV ไฟกระชาก: IEC61000-4-5, Differential ±2KV, Common±6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
ข้อมูลทางกล |
เปลือก: เปลือกโลหะลูกฟูก, ระดับ IP40 ขนาด: 158*115*60mm วิธีการติดตั้ง: การติดตั้งราง Din/ติดผนัง น้ำหนัก: 0.75Kg/0.9Kg (สุทธิ/รวม) |
|
การรับประกัน |
3 ปี, การสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน |
4. ขนาด
5. Web UI
6. คุณสมบัติซอฟต์แวร์
โปรดติดต่อเราสำหรับคู่มือเว็บหรือคู่มือ CLI
7. แอปพลิเคชัน
8. อุปกรณ์เสริม
|
โมดูลออปติคัลสำหรับอุตสาหกรรม |
|
|
OSPL1E06D-85 |
100BASE-FX (850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX (1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
|
แหล่งจ่ายไฟ DIN สำหรับอุตสาหกรรม |
|
|
IM-DAC220/DC12V1.67A |
AC220V ถึง DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V ถึง DC24V1A, -30℃～70℃ |
|
IM-DAC220/DC48V1.6A |
AC220V ถึง DC48V1.6A, -30℃～70℃ |
|
IM-DAC220/DC48V2.5A |
AC220V ถึง DC48V2.5A, -40℃～70℃ |
|
IM-DAC220/DC48V5A |
AC220V ถึง DC48V5A, -40℃～70℃ |
|
IM-DAC220/DC48V10A |
AC220V ถึง DC48V10A, -40℃～70℃ |
9. คำถามที่พบบ่อย
1, ใช้ชิปอะไร?
Olycom: Vitesse
2, ฉันสามารถปรับแต่งได้หรือไม่?
Olycom: ใช่
เราสนับสนุนบริการ OEM เช่น โลโก้, ชื่อรุ่น, ป้ายกำกับ, หน้ากาก PVC และชิ้นส่วนผลิตภัณฑ์ (ชุดติดตั้ง, ขั้วต่อไฟ ฯลฯ)
3, ฉันสามารถเชื่อมต่อกับอุปกรณ์ 10/100M ได้หรือไม่?
Olycom: ใช่
สำหรับพอร์ต LAN จะเป็นการตรวจจับอัตโนมัติ 10/100/1000M
สำหรับพอร์ตไฟเบอร์ โปรดกำหนดค่าความเร็ว 100Mbps ผ่าน Web GUI หรือ CLI
4, ฉันสามารถปิดฟังก์ชัน PoE สำหรับบางพอร์ตได้เมื่อจำเป็นหรือไม่?
A: ใช่
สวิตช์ PoE แบบจัดการทั้งหมดในซีรีส์นี้รองรับการจัดการ PoE
โปรดตั้งค่าสถานะ PoE ผ่าน Web GUI หรือ CLI
5, คุณทำ SKD/CKD หรือไม่?
A: ใช่
ในฐานะโรงงาน เราได้จัดการเรื่องนี้หลายครั้งแล้ว
