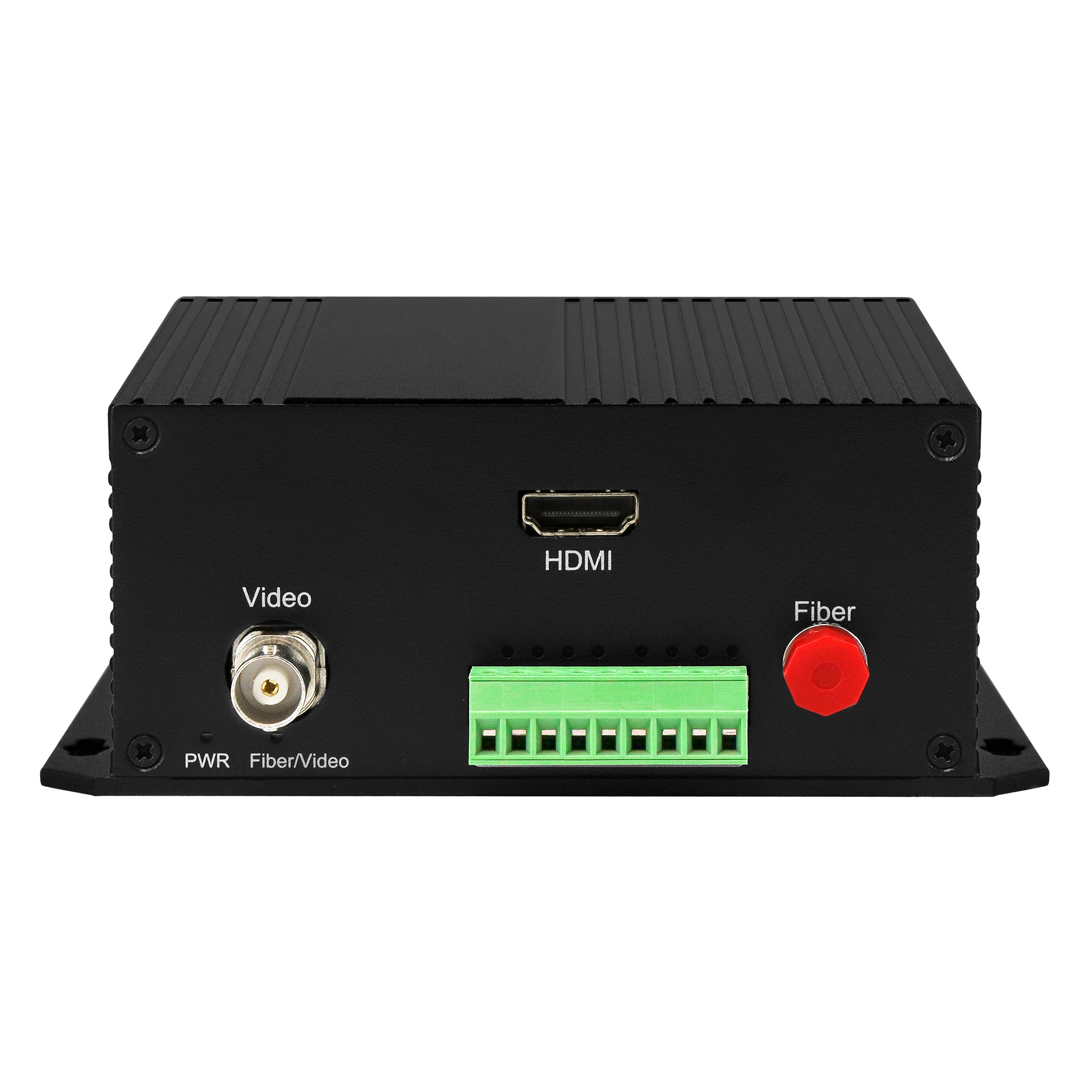

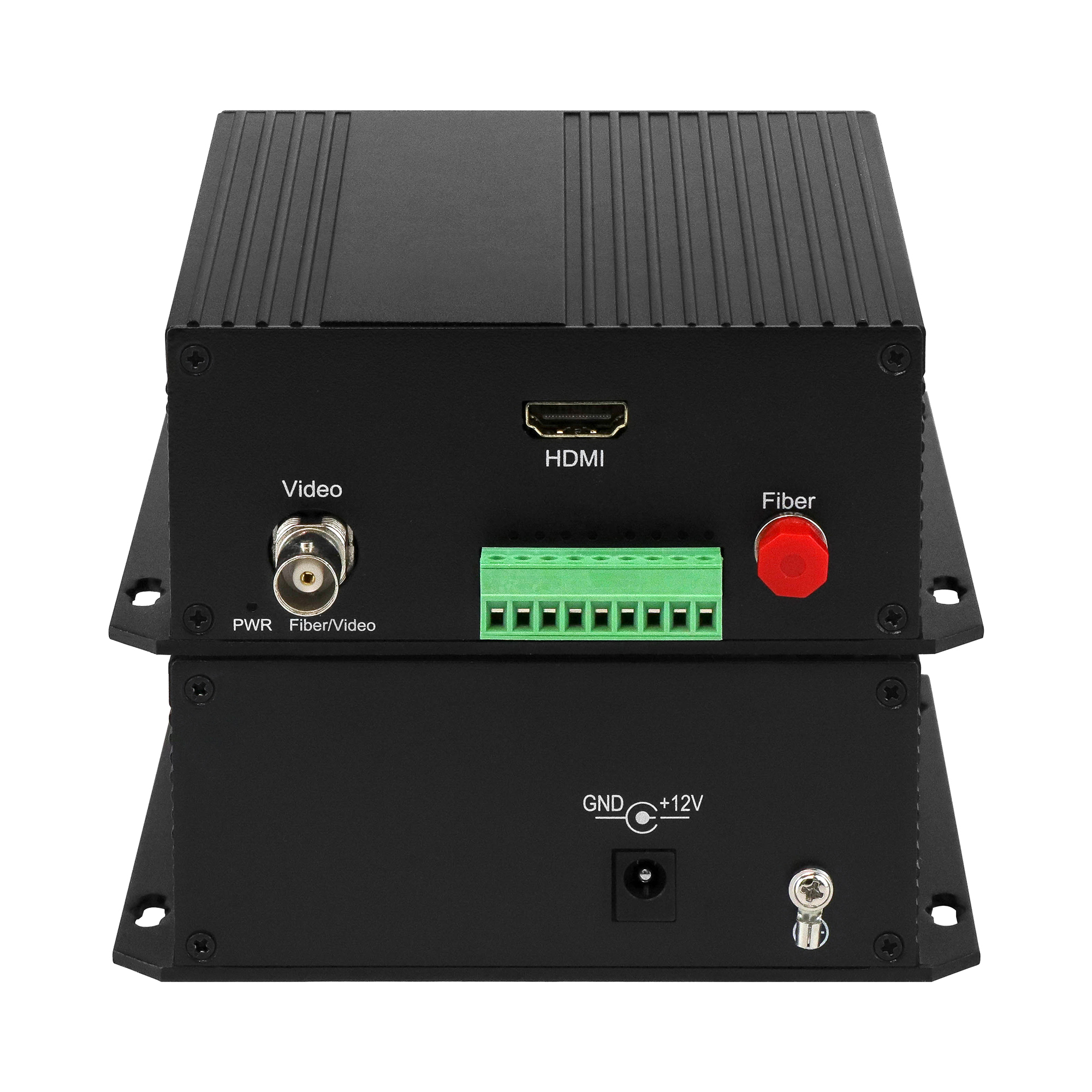

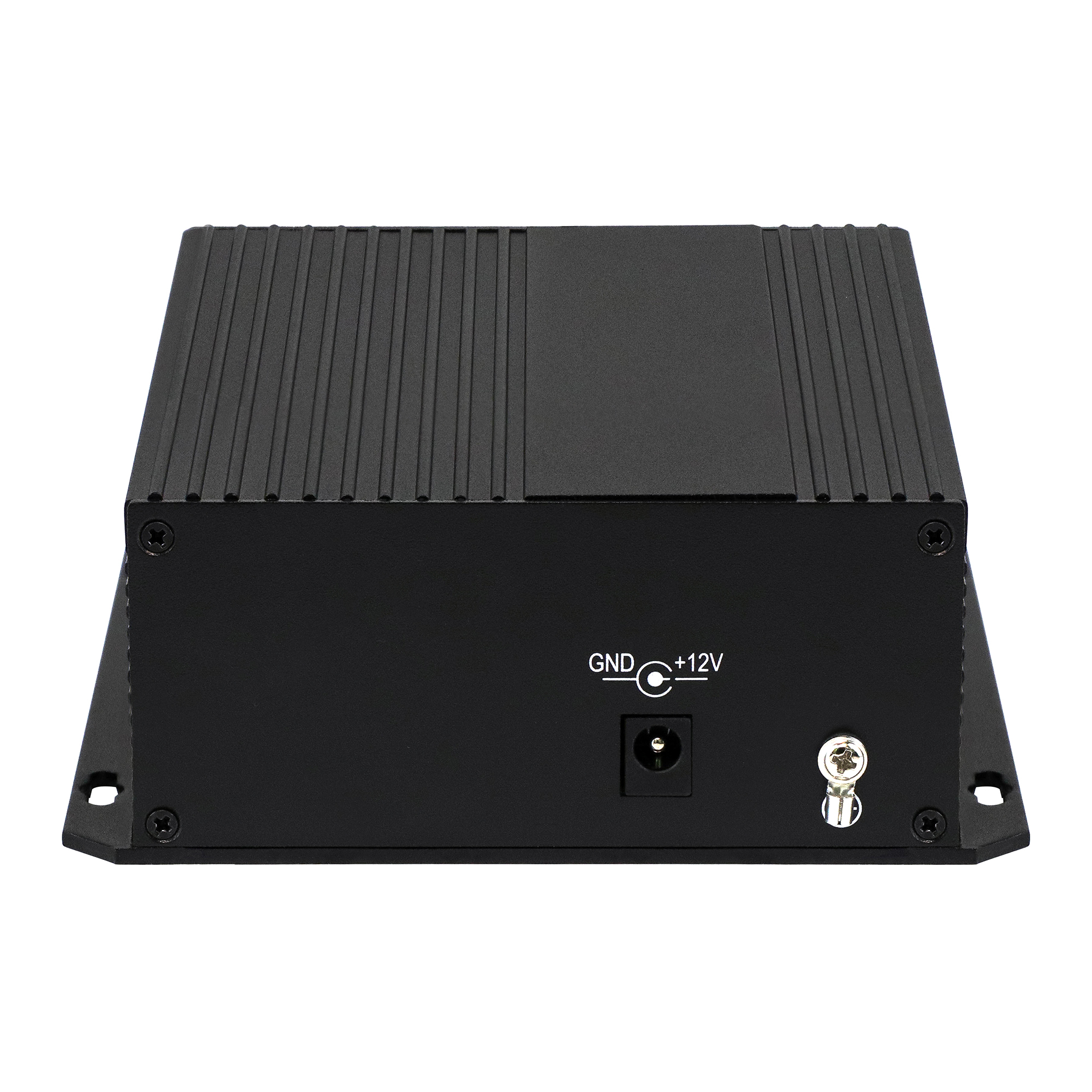

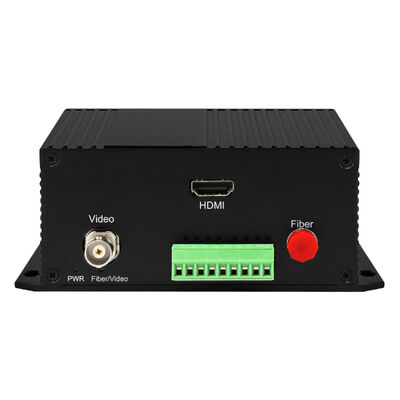

ตัวขยายใยแก้วนำแสงวิดีโอ HDMI พร้อมข้อมูล BIDI RS422
บทนำสู่ตัวแปลงใยแก้วนำแสงวิดีโอ
|
ออปติคัล |
|
|
ความยาวคลื่น |
1310nm/1550nm |
|
กำลังขับ |
-8~3dBm |
|
ใยแก้วนำแสง |
โหมดเดี่ยว (9/125um) 20Km ถึง 80Km มัลติโหมด (50/125um) 1Km, (62.5/125um) 500m |
|
ความไวในการรับ |
-30dBm |
|
อินเทอร์เฟซ |
FC/ST/SC |
|
วิดีโอ |
|
|
แบนด์วิดท์ |
8MHZ |
|
ระบบที่เข้ากันได้ |
NTSC/PAL/SECAM |
|
อิมพีแดนซ์/แรงดันไฟฟ้า |
BNC 75Ω (ไม่สมดุล) / 2.0Vp-p |
|
อัตราขยายดิฟเฟอเรนเชียล |
< ±1% |
|
เฟสดิฟเฟอเรนเชียล |
< ±1 |
|
อัตราส่วน S/N |
>60dB(ถ่วงน้ำหนัก)(8 บิต) |
|
อินเทอร์เฟซ |
BNC |
|
ข้อมูล |
|
|
โปรโตคอลข้อมูล |
RS232, RS422, RS485, แมนเชสเตอร์, ข้อมูล BIPHASE |
|
แบนด์วิดท์ |
0~300kbps |
|
อัตราข้อผิดพลาด |
10-9 |
|
อินเทอร์เฟซ |
ขั้วต่อ Phoenix |
|
แชสซีและการ์ด |
|
|
จำนวนช่องเสียบแชสซี |
18 ช่อง |
|
ความเข้ากันได้ (กับการ์ด) |
การ์ด 1~4ch (18 ชิ้น); การ์ด 8ch (9 ชิ้น) |
|
ความยืดหยุ่น |
รองรับการติดตั้งแบบผสมของการกำหนดค่าที่แตกต่างกัน |
|
การ์ด |
ใน PCB 4ch (153x100x10mm) หรือขนาด PCB 8ch (153x100x25mm) การกำหนดค่าที่ต้องการขนาดใหญ่กว่าไม่สามารถใช้กับระบบนี้ได้ |
|
ไฟฟ้า สิ่งแวดล้อม กลไก |
|
|
แรงดันไฟฟ้าใช้งาน |
แบบสแตนด์อโลน: 220VAC ถึง 5V/12VDC แร็ค: AC 220V คู่/-48V, การ์ด: ขับเคลื่อนด้วยแชสซี |
|
อุณหภูมิในการทำงาน |
-35℃～+75℃ |
|
อุณหภูมิในการจัดเก็บ |
-45℃～+85℃ |
|
ความชื้น |
0~95% ไม่มีการควบแน่น |
|
ขนาดและน้ำหนัก |
แบบสแตนด์อโลนและการ์ด: ขึ้นอยู่กับการกำหนดค่าที่แตกต่างกัน, แชสซี: 19”3U |
การประยุกต์ใช้
ตัวเลือกการสั่งซื้อ
|
OM610-1V↑1D↓1P1E WT/R |
1ch video Tx + 1ch RS485 data Rx + 1ch 10/100M Ethernet + 1 โทรศัพท์ |
|
OM610-1V↑2D↓2A↑1E WT/R |
1ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
|
OM610-1V↑2D↓2A↑2K↑WT/R |
1ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch Contact Closure Tx |
|
OM610-2P1EWT/R |
2ch โทรศัพท์ + 1ch 10/100M Ethernet |
|
OM610-2V↑1D↓1P1E WT/R |
2ch video Tx + 1ch RS485 data Rx + 1ch 10/100M Ethernet + 1 โทรศัพท์ |
|
OM610-2V↑2D↓2A↑1E WT/R |
2ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
|
OM610-4EWT/R |
4ch 10/100M Ethernet |
|
OM610-4P2D↓WT/R |
4ch โทรศัพท์ + 2ch RS485 data Rx |
|
OM610-4V↑1D↓4E WT/R |
4ch video Tx + 1ch RS485 data Rx + 4ch 10/100M Ethernet |
|
OM610-4V↑1D↓4PWT/R |
4ch video Tx + 1ch RS485 data Rx + 4ch โทรศัพท์ |
|
OM610-4V↑12D↓WT/R |
4ch video Tx + 12ch RS485 data Rx |
|
OM610-2D↓8PWT/R |
2ch RS485 data Rx + 8ch โทรศัพท์ |
|
OM610-20D↓WT/R |
20ch RS485 data Rx |
|
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
1ch bi-di video + 1ch bi-di RS485 data + 1ch bi-di audio + 1ch bi-di contact closure |
|
OM610-2D↑↓4A↑↓1E WT/R |
4ch bi-di audio + 2ch bi-di RS485 data + 1ch 10/100M Ethernet |
|
OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
1ch video Tx + 2ch bi-di RS485 data + 3ch audio Tx + 1ch bi-di contact closure |
|
OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
4ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet + 1ch โทรศัพท์ + 2ch Contact Closure Tx |
ชุดเครื่องส่งและรับสัญญาณออปติคัล Olycom OM610 นำเสนอการกำหนดค่าที่หลากหลาย ตั้งแต่การตั้งค่าแบบง่ายๆ ด้วยช่องสัญญาณเดียวของสัญญาณประเภทใดประเภทหนึ่ง ไปจนถึงโซลูชันที่ซับซ้อนพร้อมหลายช่องสัญญาณของสัญญาณต่างๆ (วิดีโอ เสียง ข้อมูล โทรศัพท์ สัญญาณเตือนภัย และอีเธอร์เน็ต) การกำหนดค่าที่ยืดหยุ่นเปิดให้ปรับแต่งและ ODM เพื่อตอบสนองความต้องการต่างๆ
โปรดติดต่อเราสำหรับการกำหนดค่า / การปรับแต่ง / OEM / ODM เพิ่มเติม
