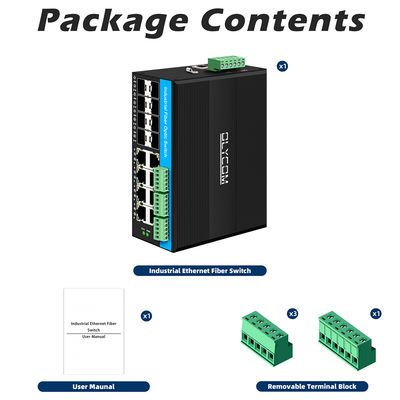

สวิตช์ไฟเบอร์อุตสาหกรรมแบบจัดการ พร้อม CAN Bus RS485 6 พอร์ต สำหรับใช้งานหนักแบบไร้พัดลม ระดับ IP40

ชื่อผลิตภัณฑ์

สวิตช์ไฟเบอร์อุตสาหกรรมแบบจัดการ 10/100/1000Mbps พร้อม CAN Bus และ RS485

หมายเลขรุ่น

IM-FS880GW-2C4D

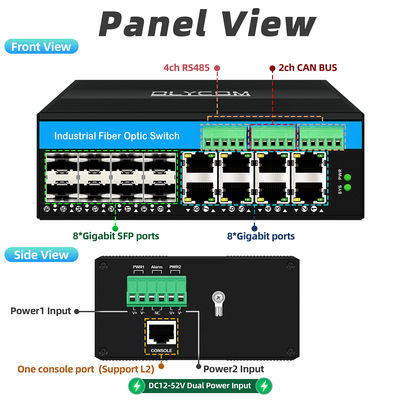

พอร์ต

8 x พอร์ต SFP 1000Mpbs

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX)

2 x CAN Bus (เฟรมมาตรฐาน 11 บิต ID, เฟรมขยาย 29 บิต ID,

รองรับ J1939, CANopen, DeviceNet และโปรโตคอลอื่นๆ (ต้องมีการกำหนดค่าเฟิร์มแวร์)

4 x RS485 (รองรับโปรโตคอล TCP/UDP)

1 x พอร์ตคอนโซล (RJ45, อัตรา Baud: 115200)

มาตรฐาน

IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az

VLAND ID

4096

Jumbo Frame

9.6KB

ขนาดตารางที่อยู่ MAC

8K

คุณสมบัติการสลับ

โหมดการส่ง: การจัดเก็บและส่งต่อ

แบนด์วิดท์ของระบบ: 58Gbps (ไม่ติดขัด)

ขนาด DRAM: 128M ขนาด Flash: 16M ขนาดบัฟเฟอร์แพ็กเก็ต: 4Mb

โปรโตคอล

IEEE 802.3(10Base-T)

IEEE 802.3u(100Base-TX)

IEEE 802.3ab(1000Base-TX)

IEEE 802.3z (1000Base-X )

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 ERPS Ring

IEEE 802.1Q( VLAN)

IEEE 802.3x (การควบคุมการไหล)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab(LLDP)

IEEE 802.1az(EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

L2+ Managed

รองรับ IEEE802.1q VLAN, พอร์ต VLAN, VLAN ตาม Mac, IP subnet VLAN, โปรโตคอล VLAN, การแปลง VLAN MVR

รองรับ IEEE802.3az EEE (Energy Efficient Ethernet) Management, เพิ่มประสิทธิภาพการใช้พลังงาน

รองรับ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)

รองรับ QoS, การจำแนกประเภทการส่ง QoS, CoS, การควบคุมแบนด์วิดท์ (ทิศทางเข้า/ออก), การปราบปรามพายุ, บริการที่แตกต่าง

รองรับการรวมลิงก์ IEEE 802.3ad LACP แบบไดนามิก, การรวมลิงก์แบบคงที่

รองรับการตรวจจับ IGMP/MLD V1/V2/V3, การกรอง/การปรับ IGMP, การสอบถาม IGMP

รองรับรายงานพร็อกซี IGMP, การตรวจจับ MLD

ความปลอดภัย: ขึ้นอยู่กับพอร์ตและ Mac IEEE802.1X, RADIUS, ACL

รองรับ IEEE802.3az EEE (Energy Efficient Ethernet) TACACS+, HTTP/HTTPS, SSL/SSH v2

รองรับ Cisco® เช่น CLI, การจัดการเครือข่ายเว็บ, SNMP v1/v2c/v3, Telnet

รองรับการอัปเกรดซอฟต์แวร์ผ่าน TFTP และ HTTP, ความซ้ำซ้อนของเฟิร์มแวร์เพื่อป้องกันความล้มเหลวในการอัปเกรด

รองรับ RMON, MIB II, การมิเรอร์, บันทึกเหตุการณ์, DNS, NTP/SNTP, IEEE802.1ab LLDP

รองรับ IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL

รองรับ SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL

แหล่งจ่ายไฟ

DC12-52V, อินพุตไฟคู่ที่ซ้ำซ้อนและรองรับขั้วย้อนกลับ

กำลังไฟขณะไม่มีโหลด: 3.6W

กำลังไฟขณะโหลดเต็มที่: 11.2W

CAN Bus

มาตรฐาน: ISO 11898-2 (CAN ความเร็วสูง)

อัตราการสื่อสาร: 10Kbps~1Mbps (กำหนดค่าได้)

จำนวนโหนดสูงสุด: 110 (ค่าเริ่มต้นการจับคู่ความต้านทานเทอร์มินัล)

ความต้านทานเทอร์มินัล: 120Ω (ความต้านทานเทอร์มินัลในตัวเสริมสำหรับแต่ละ CAN)

การป้องกันการแยก: รองรับการแยก 2500V DC (เสริม)

โปรโตคอลการสื่อสาร: รองรับ CAN 2.0A/B, CAN FD

ช่วงแรงดันไฟฟ้าบัส: -3V ~ +32V (การป้องกันไฟกระชาก)

RS485

มาตรฐาน: TIA/EIA-485-A

โหมดการทำงาน: Full-duplex หรือ half-duplex (กำหนดค่าได้)

อัตราการสื่อสาร: 115200bps (กำหนดค่าได้)

จำนวนโหนดสูงสุด: 32 (ค่าเริ่มต้น) หรือขยายได้ถึง 256 (ต้องใช้ตัวทำซ้ำ)

การป้องกันการแยก: รองรับการแยก 1500V DC (เสริม)

ช่วงแรงดันไฟฟ้าบัส: -7V ~ +12V (การป้องกันไฟกระชาก)

ความเสถียรของ RS485/CAN

การทดสอบการสื่อสารแบบโหลดเต็มที่ 72 ชั่วโมงภายใต้อุณหภูมิที่สูงมาก อัตราข้อผิดพลาดบิตการสื่อสาร ≤1e-9

ไฟ LED

พลังงาน, เครือข่าย, ไฟเบอร์, ระบบ

สภาพแวดล้อม

อุณหภูมิในการทำงาน: -40°~ 75°C ; อุณหภูมิในการจัดเก็บ: -40°~ 85°C; ความชื้นในการทำงาน: 10%~90%, ไม่มีการควบแน่น; ความชื้นในการจัดเก็บ: 10%~95%, ไม่มีการควบแน่น

มาตรฐานอุตสาหกรรม

อินเทอร์เฟซ Ethernet/SFP:

IEC61000-4-2 (ESD, ภูมิคุ้มกันต่อการปล่อยไฟฟ้าสถิต)

การปล่อยอากาศ: ±15KV

การปล่อยสัมผัส: ±8KV

IEC61000-4-4 (EFT, การรบกวนพัลส์ชั่วขณะไฟฟ้า)

สัญญาณ: ±6KV

IEC61000-4-5 (Surge, การรบกวนฟ้าผ่า)

สัญญาณ: โหมดดิฟเฟอเรนเชียล ± 2KV

โหมดทั่วไป ± 6KV

อินเทอร์เฟซ RS485/CAN:

IEC 61000-4-2 (ESD, ภูมิคุ้มกันต่อการปล่อยไฟฟ้าสถิต)

การปล่อยสัมผัส: ±8KV

IEC 61000-4-5 (Surge, การรบกวนไฟกระชากและฟ้าผ่า)

สัญญาณ: โหมดดิฟเฟอเรนเชียล ± 2KV

ความปลอดภัย

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4:2014

ข้อมูลทางกล

เปลือก: เปลือกโลหะลูกฟูก; ระดับความปลอดภัย: IP40;

ขนาด: 158 x 114.8 x 60 มม.;

วิธีการติดตั้ง: การติดตั้งราง Din

โมดูลออปติคัลอุตสาหกรรม

OSPL1G05D

1000BASE-SX

OSPL1G06D

1000BASE-SX(1310nm)

OSPL1G20D

1000BASE-LX

OSPL1G40D

1000BASE-EX

OSBL1G20D-35

1000BASE-BX-U(TX 1310 RX1550)

OSBL1G20D-53

1000BASE-BX-D(TX 1550 RX1310)

แหล่งจ่ายไฟ DIN อุตสาหกรรม

IM-DAC220/DC12V1.67A

AC220V ถึง DC12V1.67A, -30℃~70℃

IM-DAC220/DC24V1A

AC220V ถึง DC24V1A, -30℃~70℃
