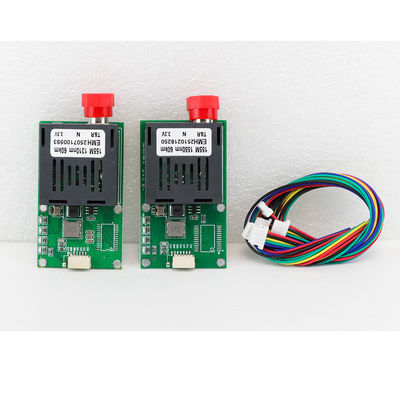

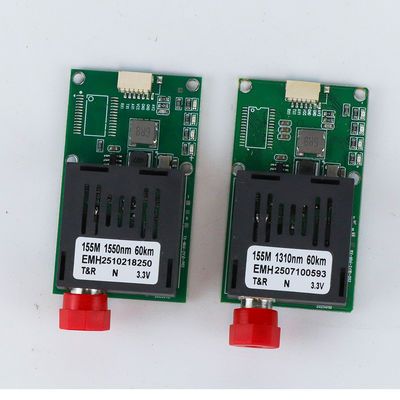

โมดูลออปติกของโดรน สอดคล้อง CE ข้อมูล TTL FC/ST/SC ไฟเบอร์20KM/40KM/60KM/80KM

โมดูล Drone ที่ติดต่อด้วยไฟเบอร์


ปลายชั้นฟ้า

ความยาวคลื่นของเคเบิลไฟเบอร์ออปติกของปลายท้องฟ้าคือ 1490nm และอินเตอร์เฟสถูกกําหนดว่า: RX/TX/AV/VCC/GND RX เชื่อมต่อกับ CRSFTX ของเครื่องควบคุมการบินTX เชื่อมต่อกับ CRSFRX ของเครื่องควบคุมการบิน, และ AV เชื่อมต่อกับท่าออกสัญญาณ AV ของเครื่องควบคุมการบิน

ด้านล่าง

ความยาวคลื่นของเคเบิลไฟเบอร์ออปติกของปลายพื้นคือ 1550nm และอินเตอร์เฟซถูกกําหนดว่า: RX/TX/AV/CC/GND RX เชื่อมต่อกับ CRSFTX ของตัวรับรีโมทคอนโทรลTX เชื่อมต่อกับ CRSFRX ของตัวรับรีโมทคอนโทรลคําอธิบาย: อุปกรณ์นี้ถูกพัฒนาขึ้นสําหรับระบบส่งสัญญาณของเครื่องบินไร้คนขับที่มีสัญญาณวิดีโอแบบแอนาล็อก 1 และสัญญาณระดับ TTL 1อุปกรณ์มีลักษณะของความปลอดภัยและความน่าเชื่อถือ, ผลงานที่มั่นคง, น้ําหนักเบาโดยรวม, และผลงานที่คุ้มค่าสูง


ระบบสื่อสาร UAV อุตสาหกรรมต้องการมากกว่าการส่งข้อมูลแบบไร้สายง่าย ๆเทเลเมตร, วิดีโอความละเอียดสูง, การประมวลผล AI และข้อมูลเซ็นเซอร์ต่าง ๆ ในขณะที่รักษาการสื่อสารที่น่าเชื่อถือได้ในระยะทางไกล

โมดูลสื่อสารไฟเบอร์ออปติกเป็นทางออกที่เหมาะสม ด้วยการให้ความช้าต่ําสุด ความกว้างแบนด์วิทสูง ความคุ้มกันไฟฟ้าแม่เหล็กแรง และการส่งสัญญาณระยะไกลที่ปลอดภัยพวกมันถูกนําไปใช้ใน UAVs ที่ติดต่อกัน, เครื่องบินไร้คนขับในอุตสาหกรรม และระบบไร้คนขับที่สําคัญ

1การควบคุมการบินและการถ่ายทอดเทเลเมตร

โมดูลไฟเบอร์ออปติก TTL ให้ช่องทางการสื่อสารลําดับโปร่งใสระหว่างผู้ควบคุมการบินและสถานีควบคุมพื้นดิน

ข้อมูลที่ส่งไปทั่วไปประกอบด้วย

* คําสั่งควบคุมการบิน

* มิสชั่นทางทางอัตโนมัติ

* คําสั่งกลับบ้าน

*ข้อมูลตําแหน่ง GPS

* ข้อมูลความตั้งใจของ IMU

*ทิศทางคอมพัส

* ความสูงและความเร็ว

* สถานะของแบตเตอรี่

* การติดตามสุขภาพการขับเคลื่อน

* การตอบสนองทางเทเลเมตรีในเวลาจริง

เนื่องจากการสื่อสารการควบคุมการบินมีความสําคัญต่อความปลอดภัย ทางช่องลําดับถูกออกแบบมาเพื่อให้มีการส่งสัญญาณที่มั่นคง มีการกําหนด และมีความช้าต่ําในระยะทางไกล

2การถ่ายทอดวีดีโอความละเอียดสูง

โมดูลไฟเบอร์ออปติก Gigabit Ethernet ได้ถูกออกแบบมาสําหรับภาระที่ใช้ความกว้างแบนด์อินติเซนต์ที่ต้องการการสื่อสาร IP อย่างต่อเนื่อง

การใช้งานทั่วไปประกอบด้วย:

* กล้อง 1080P / 4K HD

* H.264 / H.265 การสตรีมวีดีโอ

* กล้อง EO/IR สเปคตรัมสอง

* กล้องวงจรปิด

* ระบบกล้อง PTZ

* อุปกรณ์พกพาที่ใช้ IP

อินเตอร์เฟซ Gigabit Ethernet ให้ความกว้างแบนด์เบทที่เพียงพอสําหรับการถ่ายทอดวีดีโอในเวลาจริงในขณะที่ยังคงมีคุณภาพภาพภาพยอดเยี่ยมเหนือสายไฟเบอร์ระยะไกล

3. AI Computing & อินเทลเลนท์ เพย์โลด

เครื่องบินไร้คนขับอุตสาหกรรมที่ทันสมัยจะบูรณาการแพลตฟอร์มคอมพิวเตอร์ขอบที่ใช้ AI เพื่อการวิเคราะห์ภาพในเวลาจริงและการตัดสินใจที่อิสระมากขึ้น

ภาระประโยชน์ทั่วไปประกอบด้วย:

*คอมพิวเตอร์ขอบ AI

* NVIDIA แพลตฟอร์ม Jetson

* เครื่องคอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง

* ระบบการจําหน่ายวัตถุ

* ระบบติดตามที่ฉลาด

* ระบบตรวจสอบอิสระ

ช่องไฟเบอร์อีเทอร์เน็ตสามารถส่งผลการประมวลผล AI ความเร็วสูง ข้อมูลเซ็นเซอร์ และการสื่อสารทางเครือข่ายระหว่างอุปกรณ์ในอากาศและสถานีพื้นดิน

4. LiDAR ระบบราดาร์และแผนที่

เครื่องบินไร้คนขับที่ใช้ในการสํารวจและตรวจสอบ มักมีอุปกรณ์ตรวจจับข้อมูลสูง

ภาระประโยชน์ทั่วไปประกอบด้วย:

* สแกน LiDAR

* ระบบราดาร์ SAR

* กล้องหลายสายสี

* กล้องสเปคตรัล

* ระบบถ่ายภาพ

* อุปกรณ์การแผนที่ 3 มิติ

เซ็นเซอร์เหล่านี้ผลิตข้อมูลจํานวนมากอย่างต่อเนื่อง ทําให้ Gigabit Ethernet ผ่านไฟเบอร์ เป็นทางออกในการส่งข้อมูลที่เหมาะสม

5. เครื่องบินไร้คนขับ (UAV) สํารวจอุตสาหกรรม

ระบบสื่อสารไฟเบอร์ออปติก ใช้อย่างแพร่หลายสําหรับงานตรวจสอบอุตสาหกรรม ที่การสื่อสารที่มั่นคงเป็นสิ่งจําเป็น

การใช้งานทั่วไปประกอบด้วย:

* การตรวจสอบสายส่งไฟฟ้า

* การตรวจสอบอุปกรณ์เรือนลม

* การตรวจสอบท่อน้ํามันและก๊าซ

* โรงงานปิโตรเคมี

* การตรวจสอบทางรถไฟ

* การตรวจสอบพื้นฐานทางหลวง

* ติดตามสะพาน

* โรงไฟฟ้าพลังแสงอาทิตย์

* โครงสร้างพื้นฐานเมืองฉลาด

การส่งไฟเบอร์ให้ความทนทานที่ดีต่อการขัดขวางทางแม่เหล็กไฟฟ้าที่พบกันทั่วไปในสภาพแวดล้อมอุตสาหกรรม

6ระบบ UAV ที่ติดต่อ

เครื่องบินไร้คนขับที่เชื่อมต้องมีการสื่อสารอย่างต่อเนื่องและน่าเชื่อถือ ระหว่างแพลตฟอร์มบนอากาศและสถานีพื้นดิน

สายสื่อการสื่อสารที่เชื่อมต่อแบบทั่วไปประกอบด้วย:

* สายไฟเบอร์ออปติกเสริมเคฟลาร์

* สมาชิกความแข็งแรงสูง

* เสื้อป้องกันยืดหยุ่น

* สายไฟเบอร์ออปติกแบบเดียว

รายละเอียดทั่วไปประกอบด้วย:

* G.657.A2 สายใยแบบเดียว

*โครงสร้าง 2 หลักหรือ 4 หลัก

* กว้างเคเบิล 1.2 มม

* ความแข็งแรงในการดึง 100 N

การสร้างนี้ทําให้การล่อและปลดต่อเนื่องได้ โดยยังคงการสื่อสารที่มั่นคงระหว่างภารกิจที่ยาวนาน

7ความปลอดภัยสาธารณะและการตอบสนองฉุกเฉิน

โมดูลการสื่อสาร UAV ที่ใช้ไฟเบอร์ออปติก เหมาะสําหรับการปฏิบัติงานความปลอดภัยสาธารณะที่ต้องการการสื่อสารที่น่าเชื่อถือและไร้การรบกวน

การใช้งานทั่วไปประกอบด้วย:

* การช่วยเหลือฉุกเฉิน

* การสนับสนุนการดับเพลิง

* การตอบสนองภัยพิบัติ

* ติดตามระบายน้ําท่วม

* การค้นหาและช่วยเหลือ (SAR)

* การจัดการการจราจร

* ตํารวจชายแดน

* การเฝ้าระวังการบังคับใช้กฎหมาย

การสื่อสารทางออนไลน์ที่น่าเชื่อถือ ช่วยให้การดําเนินภารกิจได้อย่างต่อเนื่องในสภาพแวดล้อมที่ซับซ้อน

8. ระบบป้องกันและป้องกันการขัดขวาง UAV

ไม่เหมือนกับการสื่อสาร RF ปรกติ การส่งสัญญาณไฟเบอร์ออปติก ไม่ต่อต้านการแทรกแซงทางแม่เหล็กไฟฟ้า และการแทรกแซงคลื่นวิทยุ

การใช้งานที่เกี่ยวข้องกับการป้องกันทั่วไปประกอบด้วย:

* การเฝ้าระวังทางยุทธศาสตร์

* การรักษาชายแดน

* การติดตามชายฝั่ง

* การสนับสนุนการทําสงครามอิเล็กทรอนิกส์

* ระบบต้านการยับยั้ง UAV

* การส่งข้อมูลที่ปลอดภัย

ลิงค์ไฟเบอร์ทางกายภาพให้การสื่อสารที่น่าเชื่อถือสูง สําหรับการปฏิบัติงานที่สําคัญในภารกิจที่ความสมบูรณ์แบบของการสื่อสารเป็นสิ่งจําเป็น

9สถาปัตยกรรมการสื่อสาร UAV 2 ช่องทาง

การใช้งานในอุตสาหกรรมทั่วไปรวมช่องทางการสื่อสารที่อิสระสองช่องทาง:

TTL ผ่านไฟเบอร์

* การควบคุมการบิน

* เทเลเมตร

* การสื่อสารจากเซ็นเซอร์

* คําสั่งภารกิจ

Gigabit Ethernet ผ่านไฟเบอร์

* วิดีโอ HD

* AI คอมพิวเตอร์

* กล้อง IP

* LiDAR

* ราดาร์

* ค่าใช้งานของเครือข่าย

โดยการแยกการควบคุมการจราจรจากข้อมูลภาระที่มีความกว้างแบนด์พิทักษ์สูง ระบบจะลดการขัดแย้งการสื่อสารให้น้อยที่สุด และปรับปรุงความน่าเชื่อถือในการดําเนินงานโดยรวม

ขนาด
