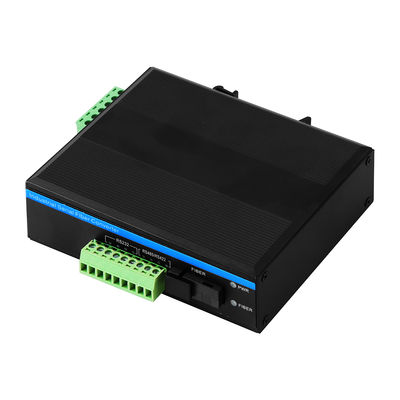

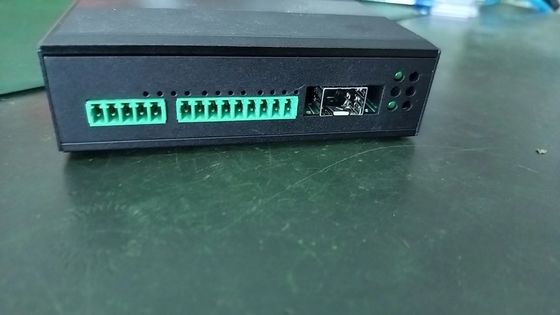

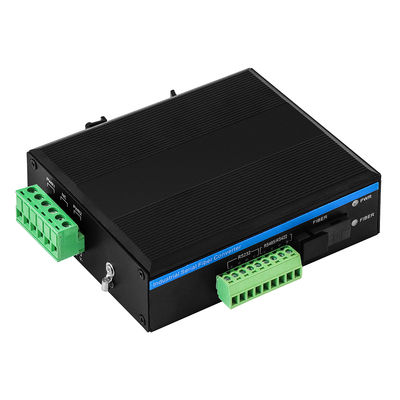

เครื่องแปลงแสงอุตสาหกรรม RS485 RS422 RS485
เครื่องแปลงสื่อสายใยสายใยออปติก
การนําข้อมูลลําดับเข้าสู่เครื่องแปลงไฟเบอร์
IM2101-RS232/RS422/RS485 Fiber Media Converter เป็นอุปกรณ์การสื่อสารแบบชุด-ต่อ-ไฟเบอร์ระดับอุตสาหกรรมที่ออกแบบมาเพื่อการส่งข้อมูลระยะไกลที่น่าเชื่อถือในสภาพแวดล้อมที่รุนแรงมันแปลง RS232, RS422 หรือ RS485 สัญญาณลําดับเป็นสัญญาณออปติก ทําให้การสื่อสารระยะทางสูงถึง 80 กิโลเมตรผ่านไฟเบอร์แบบเดียวในขณะที่ให้การแยกไฟฟ้าที่สมบูรณ์แบบระหว่างอุปกรณ์ที่เชื่อมต่อ
ด้วยการติดตั้ง DIN-rail ในอุตสาหกรรม การเข้าพลังงาน DC ระยะยาว การป้องกันการกระจายไฟฟ้า และการป้องกัน ESDและความเสียหายที่เกิดจากฟ้าคะนอง ที่พบบ่อยในเครือข่ายการสื่อสารอุตสาหกรรม.
เครื่องแปลงนี้ถูกใช้อย่างแพร่หลายในระบบ SCADA, อัตโนมัติอุตสาหกรรม, เครือข่ายการกระจายพลังงาน, ระบบขนส่งที่ฉลาด, อุปกรณ์บําบัดน้ํา, การติดตามน้ํามันและก๊าซและแอพลิเคชั่นเทเลเมตรีทางไกลที่การสื่อสารแบบเรียงลําดับที่มั่นคงและปลอดภัยมีความสําคัญ.
รายละเอียดของโมเดมไฟเบอร์ออปติก
| มาตรฐาน | EIA / TIA RS232, RS-422, RS-485 |
| เครื่องเชื่อมต่อไฟเบอร์ | มาตรฐาน SC, ST/FC ไม่จําเป็น |
| ระยะทางไฟเบอร์ | 50/125um MMF: 2Km, 62.5/125um MMF: 5Km, 9/125 SMF:20/40/60/80Km |
| เครื่องเชื่อมต่อลําดับ | RS-232, RS-422, RS-485: เทอร์มินัลฟีนิกซ์ |
| ระยะทางเรียงลําดับ | RS-232 ท่าเรือ 15m, RS-422, RS-485: 1500 เมตร |
| อัตรา | 0-120Kbps |
| อัตรา Baud | 300 บาวด์ ถึง 115,200 บาวด์ |
| RS-485 | D+, D-, GND |
| RS-422 | R+, R-, T+, T-, GND |
| RS-232 | IN, OUT, GND |
| อัตรากําลัง | 2W, 12-52V |
| การป้องกันสแตติก | การป้องกันการสั่นสะเทือนไฟฟ้า 15KV (ESD) |
| การป้องกันการกระตุ้น | การป้องกันแรงกระตุ้น 1500W/วินาที |
| อุณหภูมิการทํางาน | -40°C ถึง +70°C |
| อุณหภูมิในการเก็บ | -40°C ถึง +85°C |
| ความชื้นในการเก็บ | 5% ~ 90% ไม่ลดลง |
| ขนาด | 114*93*35 มิลลิเมตร |
| น้ําหนัก | 0.35kg/pc น้ําหนักสะอาด |
การใช้งาน
IM2101 เปลี่ยนสัญญาณ RS485 เป็นการส่งสัญญาณไฟเบอร์ออปติก ขยายระยะทางการสื่อสารถึง 80 กม.
ใช่ มันถูกออกแบบมาสําหรับ SCADA, RTU, PLC, DCS, เทเลเมตรี่ และอุตสาหกรรมอัตโนมัติ
ใช่ การสื่อสารด้วยไฟเบอร์ออปติก ไม่เป็นอันตรายต่อการรบกวนไฟฟ้าแม่เหล็ก แสงฟ้าคะนอง
เปล่า เครื่องแปลงรองรับการทํางานแบบพล๊อก แอนด์ เพลย์
เครื่องแปลงรองรับ PLC, RTU, เครื่องวัดพลังงาน, เครื่องวัดน้ํา, เซ็นเซอร์, เครื่องควบคุมอุตสาหกรรม, ระบบจราจร, และอุปกรณ์ RS232/RS422/RS485 อื่นๆ
