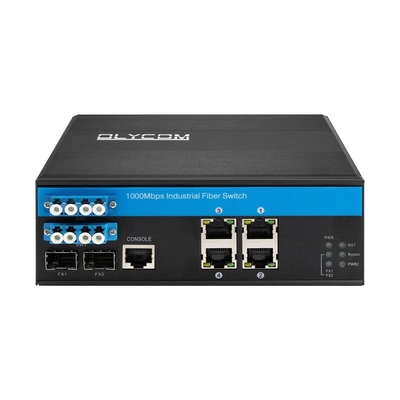

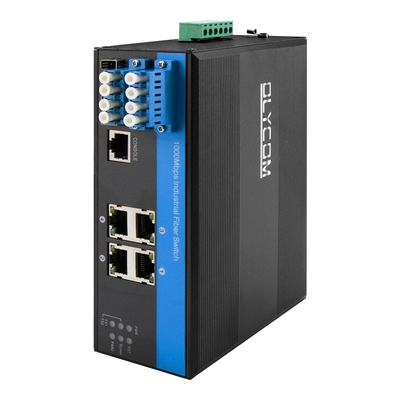

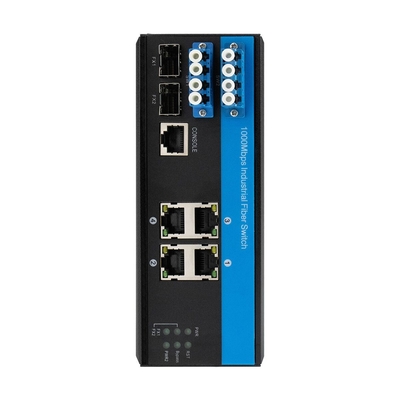

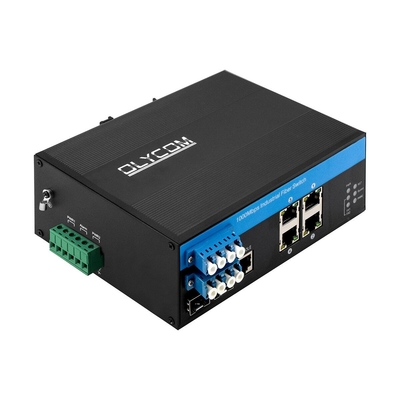

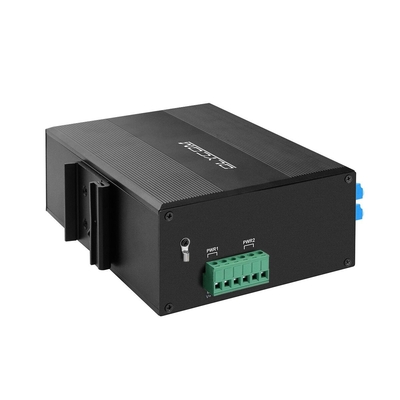

สวิตช์อุตสาหกรรม L2 แบบจัดการ พร้อมฟังก์ชันบายพาส 2*2B
ขั้วต่อ SM LC สำหรับปกป้องสายออปติคัล
คุณสมบัติหลักของสวิตช์บายพาสออปติคัลแบบจัดการ
IM-FBS240GW เป็นสวิตช์บายพาสไฟเบอร์อุตสาหกรรม 10/100/1000 Mbps ที่รองรับคุณสมบัติต่อไปนี้
และในฐานะที่เป็นส่วนสำคัญของระบบ การป้องกัน การสื่อสารด้วยแสง ไฟเบอร์บายพาสมีความน่าเชื่อถือและเสถียรสูงสำหรับความต้องการเส้นทางแสงที่แตกต่างกัน เช่น
ในขณะเดียวกัน สวิตช์ไฟเบอร์พาสมีลักษณะ
ข้อมูลจำเพาะของสวิตช์กิกะบิตเต็มรูปแบบสำหรับอุตสาหกรรม
|
ชื่อผลิตภัณฑ์ |
10/100/1000Mbps จัดการอุตสาหกรรม สวิตช์บายพาสไฟเบอร์ (2F+4TP) |
|
หมายเลขรุ่น |
IM-FBS240GW |
|
พอร์ต |
2 x 2.5G พอร์ต SFP SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45(รองรับการตรวจจับอัตโนมัติ MDI/MDIX ) |
|
มาตรฐาน |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
จัมโบ้เฟรม |
9.6KB |
|
ตารางที่อยู่ MAC |
8K |
|
คุณสมบัติการสลับ |
โหมดการส่ง: การจัดเก็บและส่งต่อ แบนด์วิดท์ของระบบ:58Gbps (ไม่ติดขัด) ขนาด DRAM: 128M ขนาด Flash: 16M |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 สายคู่บิดเกลียวแบบไม่มีฉนวน(≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่าสายคู่บิดเกลียวแบบมีฉนวน(≤100m) พอร์ต SFP, ระยะการส่ง: 20Km,40Km,60Km,80Km,100Km |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์, บายพาส |
|

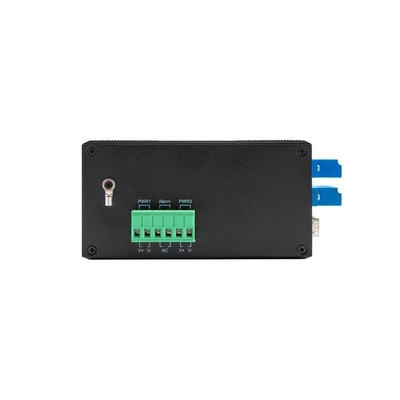

แหล่งจ่ายไฟ |
แรงดันไฟฟ้าขาเข้า: DC 12-52V; กำลังไฟขณะไม่มีโหลด: 5W; การเชื่อมต่อย้อนกลับ: รองรับ |
|
สภาพแวดล้อม |
การทำงานTemp:-40°～ 75°C ; การจัดเก็บTemp:-40°～ 85°C;ความชื้นในการทำงาน:10%～90%, ไม่ควบแน่น; ความชื้นในการจัดเก็บ:10%～95%, ไม่ควบแน่น |
|
มาตรฐานอุตสาหกรรม |
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A EMS:EN 61000-4-2 (ESD) Level 3,EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8; การควบคุมการจราจร:NEMA-TS2; การสั่นสะเทือน:IEC 60068-2-6; การล้มอิสระ:IEC 60068-2-32; แรงกระแทก:IEC 60068-2-27; การจราจรทางรถไฟ:EN 50121-4 |
|
ความปลอดภัย |
เครื่องหมาย CE ,เชิงพาณิชย์; CE/LVD EN60950 |
|
ข้อมูลทางกล |
เปลือก:เปลือกโลหะลูกฟูก; ระดับความปลอดภัย:IP40; ขนาด:155 x 113x 60mm; |
|
การรับประกัน |
3 ปี |
|
ไฟเบอร์บายพาส |
|||
|
หมวดหมู่ |
หน่วย |
ข้อมูลจำเพาะ |
|
|
ช่วงความยาวคลื่น |
nm |
850±40/1300±40 |
1260~1650 |
|
ความยาวคลื่นทดสอบ |
nm |
850/1300 |
1310/1550 |
|
การสูญเสียการแทรก |
dB |
Typ:0.6 Max:1.0 |
Typ:0.6 Max:1.0 |
|
การสูญเสียการคืนกลับ |
dB |
MM≥30 SM≥50 |
|
|
การรบกวนข้ามช่องสัญญาณ |
dB |
MM≥35 SM≥55 |
|
|
การสูญเสียโพลาไรเซชัน |
dB |
≤0.05 |
|
|
การสูญเสียความยาวคลื่น |
dB |
≤0.05 |
|
|
การสูญเสียอุณหภูมิ |
dB |
≤0.05 |
|
|
ความสามารถในการทำซ้ำ |
dB |
≤0.05 |
|
|
แรงดันไฟฟ้าในการทำงาน |
v |
3.3V-5V |
|
|
อายุการใช้งาน |
ครั้ง |
≥100000000 |
|
|
เวลาในการสลับ |
ms |
≤10 |
|
|
กำลังแสงในการส่ง |
mw |
≤500 |
|
|
อุณหภูมิในการทำงาน |
ºc |
-20~+70 |
|
|
อุณหภูมิในการจัดเก็บ |
ºc |
-40~+85 |
|
แอปพลิเคชัน
ขั้นตอนการผลิต
การเชื่อม: เชื่อมส่วนประกอบที่จำเป็น
การทำความสะอาด: เพื่อหลีกเลี่ยงการทำงานผิดปกติที่อาจเกิดขึ้นเนื่องจากฝุ่นหรือเศษขยะบนแผงวงจร PCB
การประกอบ: สร้างส่วนประกอบของผลิตภัณฑ์ เช่น แผง, สกรู, แผงวงจร PCB
การทดสอบ: เพื่อให้แน่ใจว่าผลิตภัณฑ์ทำงานได้ดีหลังจากประกอบ
การบ่ม: เพื่อตรวจสอบว่าผลิตภัณฑ์สามารถทำงานได้อย่างราบรื่นเป็นเวลานานโดยไม่มีข้อบกพร่อง เช่น ไฟ LED, แรงดันไฟฟ้า โดยปกติจะใช้เวลา 24 ถึง 48 ชั่วโมง
การทดสอบ: เพื่อทดสอบว่าผลิตภัณฑ์สามารถประมวลผลข้อมูลหรือสัญญาณวิดีโอได้อย่างถูกต้องหรือไม่ ข้อมูลสูญหายหรือไม่ อัตราการส่งถูกต้องหรือไม่ ความล้มเหลวของแพ็กเก็ตข้อมูลหรือไม่ คำถามดังกล่าวจะได้รับการตรวจสอบในขั้นตอนนี้
การทดสอบ QC: นี่คือการตรวจสอบคุณภาพผลิตภัณฑ์ครั้งที่สามและครั้งสุดท้าย หากเป็นไปด้วยดี พนักงานบรรจุภัณฑ์ของเราจะบรรจุตามความต้องการของลูกค้าและติดฉลากผลิตภัณฑ์ไว้ที่กล่องบรรจุภัณฑ์
เมื่อดำเนินการข้างต้นทั้งหมดเสร็จสิ้น ผลิตภัณฑ์จะออกสู่ตลาด
คำถามที่พบบ่อย:
สวิตช์บายพาสออปติคัลคืออะไร
ตอบ: นอกจากนี้ยังเรียกว่า TAP บายพาสที่ใช้สำหรับการสลับโหนดที่ผิดพลาดโดยอัตโนมัติเมื่อเกิดไฟฟ้าดับหรือความล้มเหลว ซึ่งช่วยรักษาความปลอดภัยในการส่งสัญญาณออปติคัลที่สมบูรณ์
ใช้ที่ไหน
ตอบ: ส่วนใหญ่ใช้เพื่อป้องกันเครือข่ายล่ม ปกป้องเครือข่าย หรือควบคุมระบบเครือข่ายในการสื่อสารด้วยแสง
สามารถใช้ในสถาปัตยกรรมเครือข่ายไฟเบอร์แบบวงแหวนหรือแบบเส้นตรง เช่น ระบบสื่อสารทางรถไฟ ระบบอัตโนมัติในโรงงาน และสถานีย่อย
ตัวเลือกการสั่งซื้อมีอะไรบ้าง
ตอบ: มีขั้วต่อ SC singlemode (4 พอร์ต), LC singlemode (4 พอร์ตและ 8 พอร์ต) และ LC multimode (4 พอร์ตและ 8 พอร์ต) ให้คุณเลือกตามภาพด้านล่าง
หน่วยบายพาสออปติคัลของคุณสามารถทำงานร่วมกับสวิตช์ต่างๆ ได้หรือไม่
ตอบ: ใช่ อุปกรณ์นี้เกี่ยวกับระดับการส่งสัญญาณออปติคัลและไม่เกี่ยวข้องกับโปรโตคอลเครือข่ายใดๆ
สามารถทำงานร่วมกับสวิตช์ใดๆ ที่มีอัตราออปติคัลที่แตกต่างกัน (100M/1G/2.5G/10G/25G/40G/100G)
ถ้าเป็นไปได้ที่จะรองรับการติดตั้งบนผนัง

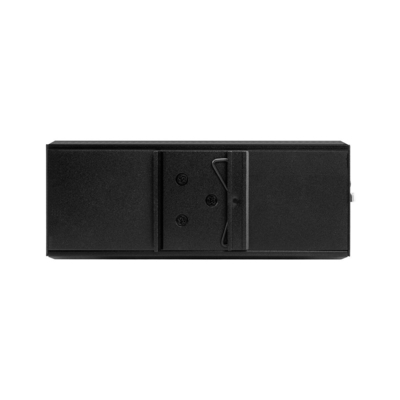

ตอบ: ใช่ การติดตั้งมาตรฐานคือราง DIN นอกจากนี้เรายังมีแผงด้านหลังพิเศษพร้อมรูยึดสำหรับการติดตั้งบนผนัง
จะมีตัวแขวนยึดหนึ่งคู่ในรายการบรรจุภัณฑ์
