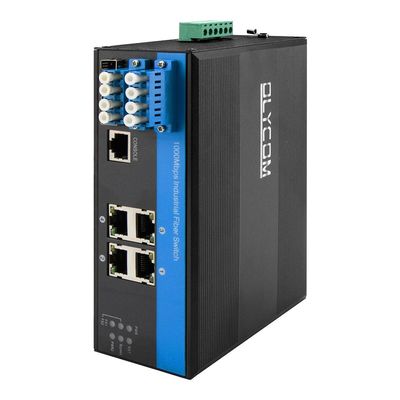

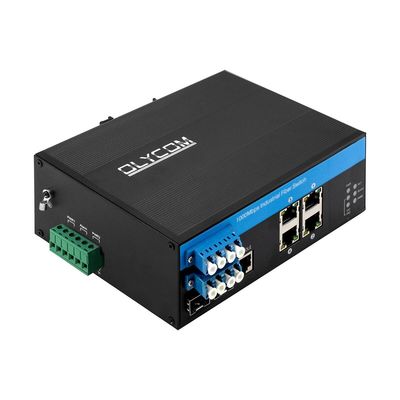

L2 บริหารสวิตช์อุตสาหกรรมที่มีฟังก์ชันบายพาส D2*2B
เครื่องเชื่อม SM LC สําหรับป้องกันสายแสง
ลักษณะสําคัญของสวิตช์ออปติกส์ไบปาสที่จัดการ
IM-FBS240GW เป็นสวิตช์เลี่ยงสายไฟเบอร์อุตสาหกรรม 10/100/1000 Mbps รองรับคุณสมบัติต่อไปนี้
และเป็นส่วนที่จําเป็นของระบบการสื่อสารและการป้องกันทางออทติกอล ไฟเบอร์ไบปาส เป็นที่น่าเชื่อถือและมั่นคงสูงสําหรับความต้องการทางออทติกอลที่แตกต่างกัน เช่น
ในขณะเดียวกัน, สวิตช์ผ่านไฟเบอร์
รายละเอียดของ Industrial Full Gigabit Switch
|
ชื่อสินค้า |
10/100/1000Mbps บริหารอุตสาหกรรม สวิทช์เลี่ยงไฟเบอร์ (2F+4TP) |
|
รุ่นหมายเลข |
IM-FBS240GW |
|

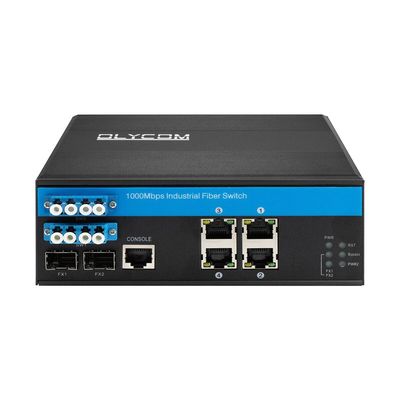

ท่าเรือ |
2 x2.5G Port SFP SM:1310nm/1550nm,20 กิโลเมตร;1490nm/1550nm,40~120Km;MM:1310nm,2 กิโลเมตร;4x10/100/1000M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) |
|
มาตรฐาน |
ไออีอี 8023, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
กรอบจัมโบ |
9.6KB |
|
ตารางที่อยู่ MAC |
8K |
|
ลักษณะการเปลี่ยน |
รูปแบบการส่ง:เก็บและส่งต่อ ความกว้างขวางของระบบ:58Gbps (ไม่ติดจราจร) ขนาด DRAM: 128M ขนาดไฟฟ้า: 16M |
|
สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดที่ไม่ปกป้อง ((≤ 100m) 100/1000BASE-TX: CAT5 หรือสูงกว่า คู่บิดที่ป้องกัน ((≤ 100m) สนาม SFP ระยะทางส่ง: 20 กิโลเมตร, 40 กิโลเมตร, 60 กิโลเมตร, 80 กิโลเมตร, 100 กิโลเมตร |
|
ไฟ LED |
พลังงาน, เครือข่าย, ไฟเบอร์, ไบปาส |
|

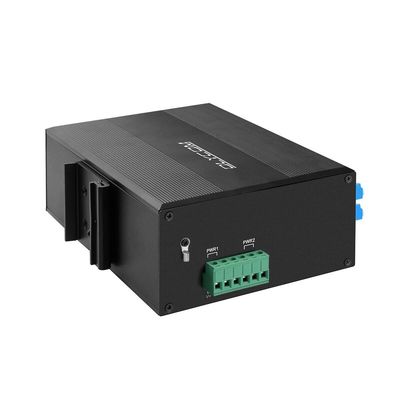

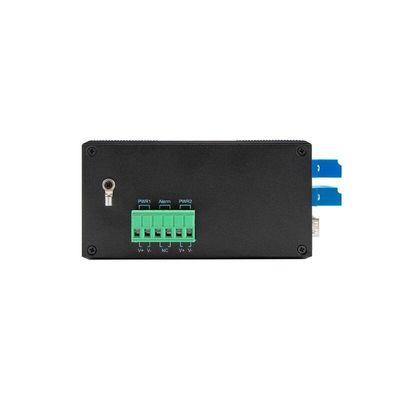

พลังงานไฟฟ้า |
ความดันการเข้า:DC12-52V;พลังงานที่ไม่มีภาระ:5W; การเชื่อมต่อกลับ:การสนับสนุน |
|
สิ่งแวดล้อม |
การทํางานTemp: -40°75°C;การเก็บรักษาTemp: -40 °C 85 °C;ความชื้นในการทํางาน:10%~90%,ไม่หมัก;ความชื้นของห้องเก็บ:10%~95%,ไม่หมัก |
|
มาตรฐานอุตสาหกรรม |
EMI: FCC ส่วน 15 ภาคย่อย B ชั้น A,EN 55022 ชั้น A EMS: EN 61000-4-2 (ESD) ระดับ 3, EN 61000-4-3 (RS) ระดับ 3, EN 61000-4-4 (EFT) ระดับ 3,EN 61000-4-5 (ลื่น) ระดับ 3, EN 61000-4-6 (CS) ระดับ 3,EN 61000-4-8;การควบคุมการจราจร: NEMA-TS2;ความสั่นสะเทือน: IEC 60068-2-6;การตกอิสระ: IEC 60068-2-32;การกระแทก: IEC 60068-2-27;การจราจรทางรถไฟ: EN 50121-4 |
|
ความปลอดภัย |
ตรา CE การค้า;ขนาดความหนา |
|
ข้อมูลทางกล |
เปลือก: เปลือกโลหะกระบอก;ประเภทความปลอดภัย: IP40; ขนาด:155 x113x 60 มม.; |
|
การรับประกัน |
3 ปี |
|
ไฟเบอร์ไบปาส |
|||
|
ประเภท |
หน่วย |
รายละเอียด |
|
|
ระยะความยาวคลื่น |
nm |
850±40/1300±40 |
1260 ~ 1650 |
|
ความยาวคลื่นการทดสอบ |
nm |
850/1300 |
1310/1550 |
|
การสูญเสียการใส่ |
dB |
แบบ:0.6 สูงสุด:1.0 |
แบบ:0.6 สูงสุด:1.0 |
|
ผลกําไรเสีย |
dB |
MM≥30 SM≥50 |
|
|
ช่องเสียงข้ามช่อง |
dB |
MM≥35 SM≥55 |
|
|
การสูญเสียการขั้วโลก |
dB |
≤0.05 |
|
|
การสูญเสียความยาวคลื่น |
dB |
≤0.05 |
|
|
การสูญเสียอุณหภูมิ |
dB |
≤0.05 |
|
|
ความสามารถในการซ้ํา |
dB |
≤0.05 |
|
|
โลตติจ์ทํางาน |
v |
3.3V-5V |
|
|
อายุการใช้งาน |
ครั้ง |
≥100000000 |
|
|
เวลาเปลี่ยน |
ms |
≤10 |
|
|
พลังงานแสงส่ง |
mw |
≤ 500 |
|
|
อุณหภูมิการทํางาน |
o |
-20~+70 |
|
|
อุณหภูมิการเก็บรักษา |
o |
-40~+85 |
|
การใช้งาน
ขั้นตอนการผลิต
การปั่น: แปรงส่วนประกอบที่จําเป็น
การทําความสะอาด: เพื่อหลีกเลี่ยงการทํางานผิดปกติใด ๆ ที่อาจเกิดขึ้นเพราะฝุ่นหรือเศษขยะบนบอร์ด PCB
การประกอบ: สร้างองค์ประกอบของสินค้า เช่น แผ่น, สกรู, บอร์ด PCB
การทดสอบ: เพื่อให้แน่ใจว่าผลิตภัณฑ์จะทํางานได้ดี หลังจากการประกอบ
การแก่ตัว: เพื่อตรวจสอบว่าผลิตภัณฑ์สามารถทํางานได้อย่างเรียบร้อยในระยะเวลานานโดยไม่ต้องมีปัญหาเล็ก ๆ เช่น ตัวชี้วัด LED, โลตติจ์
การทดสอบ: เพื่อทดสอบว่าผลิตภัณฑ์สามารถประมวลผลข้อมูลหรือสัญญาณวีดีโอได้อย่างถูกต้อง. การสูญเสียข้อมูลใด ๆ? อัตราการส่งข้อมูลถูกต้อง? การล้มเหลวของแพ็คเก็ตข้อมูลใด ๆ? คําถามดังกล่าวจะถูกตรวจสอบในขั้นตอนนี้
การทดสอบ QC: นี่คือการตรวจสอบคุณภาพของสินค้าครั้งที่สามและสุดท้าย หากผลดี พนักงานบรรจุสินค้าของเราจะบรรจุตามความต้องการของลูกค้า และติดป้ายสินค้าบนกล่องบรรจุ
เมื่อทุกอย่างที่กล่าวมานี้เสร็จแล้ว ผลิตภัณฑ์ก็จะไปตลาด
FAQ:
สวิตช์บายพาสออปติกคืออะไร?
ตอบ: มันยังมีชื่อว่า TAP bypass ที่ใช้สําหรับการเปลี่ยนหน่วยที่ผิดปกติโดยอัตโนมัติเมื่อการขาดไฟฟ้าหรือความล้มเหลวเกิดขึ้น
ใช้ที่ไหน?
ตอบ: ใช้หลักๆ เพื่อป้องกันการหยุดทํางานของเครือข่าย ป้องกันเครือข่าย หรือควบคุมระบบเครือข่ายในสายโทรคมนาคมทางออนไลน์
สามารถใช้ได้ในสถาปัตยกรรมเครือข่ายวงแหวนหรือเส้นใย เช่น ระบบสื่อสารทางรถไฟฟ้า, อัตโนมัติโรงงาน, และสถานีไฟฟ้า
ตัวเลือกการสั่งซื้อคืออะไร?
A: มีเครื่องเชื่อม SC singlemode ((4 port), LC singlemode ((4 port และ 8 port) และ LC multimode ((4 port และ 8 port) สําหรับการเลือกของคุณตามภาพด้านล่าง
หน่วยเว้นทางแสงของคุณทํางานกับสวิทช์ที่แตกต่างกันได้มั้ย
ตอบ: ครับ อุปกรณ์นี้ใช้ในระดับการส่งสัญญาณทางออนไลน์ และไม่ใช้โปรโตคอลเครือข่ายใดๆ
มันสามารถทํางานกับสวิตช์ใด ๆ ของอัตราอัตราแสงที่แตกต่างกัน ((100M / 1G / 2.5G / 10G / 25G / 40G / 100G)
ถ้าเป็นไปได้จะสนับสนุนการติดตั้งผนัง?

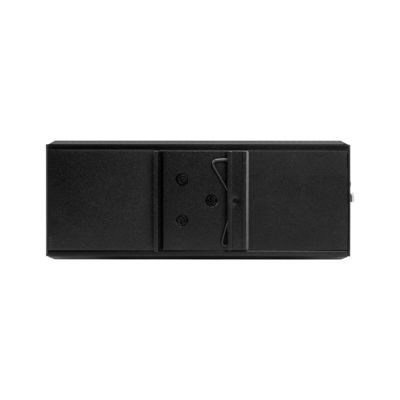

ตอบ: ใช่ การติดตั้งแบบมาตรฐานคือ DIN rail เรามีแผ่นหลังพิเศษด้วยรูติดตั้งสําหรับการติดตั้งผนัง
จะมีคู่แขวนติดตั้งในรายการบรรจุ
