คําอธิบาย
การใช้งาน
25GBASE-LR
คุณสมบัติทางแสงและไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | λc-65 | λc | λc+65 | nm | |||
| ความกว้างของสายสี ((-20dB) | Δλ | 1 | nm | |||||
| อัตราการยับยั้งแบบข้าง | SMSR | 30 | - | dB | ||||
| พลังงานออกเฉลี่ย | ปูท | 0 | 6 | dBm | 1 | |||
| อัตราการสูญหาย | รพ.ด่วน | 3.5 | dB | |||||
| อนุพันธ์สวิงอินเทอร์ข้อมูล | VIN | 180 | 850 | mV | 2 | |||
| ความขัดแย้งความแตกต่างทางเข้า | ZIN | 90 | 100 | 110 | Ω | |||
| ปิด TX | ปิดการทํางาน | 2.0 | Vcc | V | ||||
| เปิด | 0 | 0.8 | V | |||||
| ความผิดพลาด TX | ความผิด | 2.0 | Vcc | V | ||||
| ปกติ | 0 | 0.8 | V | |||||
| เครื่องรับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1260 | 1620 | nm | ||||
| ความรู้สึกของตัวรับ | -13.3 | dBm | 3 | |||||
| เครื่องรับอากาศเกิน | 2 | dBm | 3 | |||||
| รายละเอียดของรายละเอียด | LOSD | - 15 | dBm | |||||
| รายละเอียด | LOSA | - 30 | dBm | |||||
| LOS Hysteresis | 0.5 | dB | ||||||
| ข้อมูลผลิต Swing Differential | โวท | 300 | 900 | mV | 4 | |||
| LOS | สูง | 2.0 | Vcc | V | ||||
| ต่ํา | 0.8 | V | ||||||
แผนที่ความจําทางวินิจฉัยดิจิตอล
เครื่องรับและส่งส่งให้เนื้อหาความจํา ID ซีรียล และข้อมูลการวินิจฉัยเกี่ยวกับสภาพการทํางานปัจจุบันโดยอินเตอร์เฟซซีรียล 2 สาย (SCL, SDA)
ข้อมูลการวินิจฉัยที่มีการปรับระดับภายในหรือปรับระดับภายนอกทั้งหมดถูกดําเนินการ, รวมถึงการติดตามพลังงานที่ได้รับ, การติดตามพลังงานที่ส่ง, การติดตามกระแสปัจจุบันการติดตามความแรงกดไฟฟ้าและการติดตามอุณหภูมิ.
แผนที่ความจําทางวินิจฉัยดิจิตอล กําหนดสนามข้อมูลเฉพาะอย่างยิ่ง ดังนี้
คําอธิบาย Pin
| ปิน | ชื่อสัญญาณ | คําอธิบาย | ติดต่อ Seq | หมายเหตุ |
| 1 | VEET | สายส่งที่ดิน | 1 | |
| 2 | TX FAULT | การแสดงความผิดพลาดของเครื่องส่งสัญญาณ | 3 | หมายเหตุ 1 |
| 3 | TX คนพิการ | ปิดเครื่องส่งสัญญาณ | 3 | หมายเหตุ 2 |
| 4 | SDA | สัญญาณข้อมูลลําดับ SDA | 3 | |
| 5 | SCL | สัญญาณนาฬิกาลําดับ SCL | 3 | |
| 6 | MOD_ABS | โมดูลไม่อยู่ โมดูลติดพื้น | 3 | |
| 7 | RS0 | ไม่เชื่อมต่อ | 3 | |
| 8 | LOS | การสูญเสียสัญญาณ | 3 | หมายเหตุ 3 |
| 9 | RS1 | ไม่เชื่อมต่อ | 3 | |
| 10 | VEER | เครื่องรับพื้น | 1 | |
| 11 | VEER | เครื่องรับพื้น | 1 | |
| 12 | RD- | Inv. รับข้อมูลออก | 3 | หมายเหตุ 4 |
| 13 | RD+ | รับข้อมูลออก | 3 | หมายเหตุ 4 |
| 14 | VEER | เครื่องรับพื้น | 1 | |
| 15 | VCCR | พลังงานไฟฟ้ารับ | 2 | |
| 16 | VCCT | พลังงานไฟฟ้าของเครื่องส่ง | 2 | |
| 17 | VEET | สายส่งที่ดิน | 1 | |
| 18 | TD+ | ส่งข้อมูลเข้า | 3 | หมายเหตุ 5 |
| 19 | TD- | Inv. ส่งข้อมูลเข้า | 3 | หมายเหตุ 5 |
| 20 | VEET | สายส่งที่ดิน | 1 |
ขนาด
ข้อมูลการสั่งซื้อ
| เลขส่วน | คําอธิบายสินค้า |

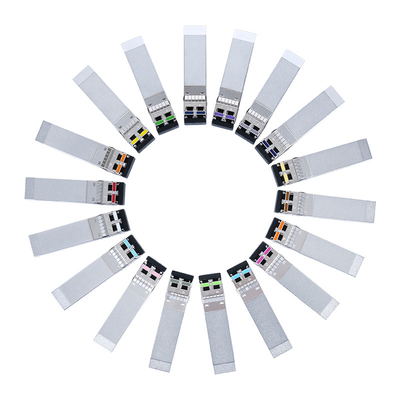

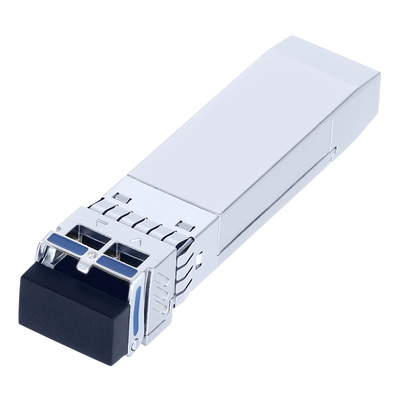

| OSPLTG10D | 1271 ~ 1371nm, 25.78Gbps, LC, 10km, 0 °C ~ + 70 °C, พร้อม DDM |
| คู่มือความยาวคลื่น λC | |||||||||||
| รหัส | λC | หน่วย | รหัส | λC | หน่วย | รหัส | λC | หน่วย | รหัส | λC | หน่วย |
| 27 | 1271 | nm | 29 | 1291 | nm | 31 | 1311 | nm | 33 | 1331 | nm |
| 35 | 1351 | nm | 37 | 1371 | nm | ||||||
