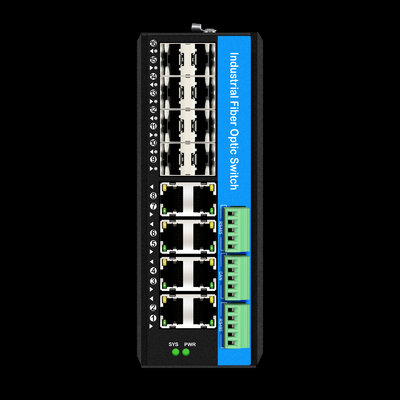

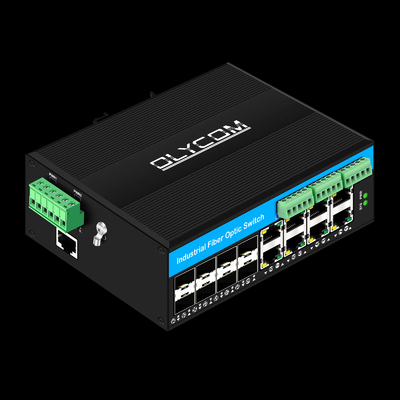

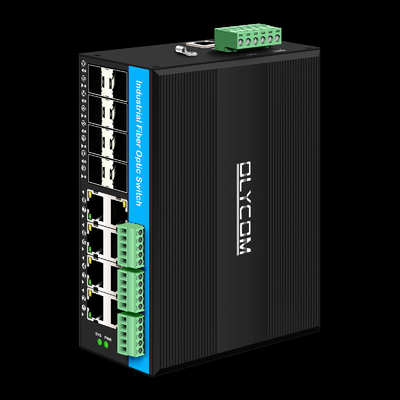

การจัดการ 16 Port Gigabit Poe Switch เครือข่าย Din-rail
8RJ45+8SFP กับ 4*RS485+2*CAN BUS
รายละเอียดของสวิทช์เครือข่ายรถไฟฟ้า
| ชื่อสินค้า | 10/100/1000Mbps การจัดการอุตสาหกรรม POE ไฟเบอร์สวิตช์กับ CAN Bus และ RS485 |
| รุ่นหมายเลข | IM-FP888GW-2C4D |
| ท่าเรือ |
8 x 1000Mpbs สายพาน SFP SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km 8x10/100/1000M UTP RJ45 ((สนับสนุน MDI / MDIX การตรวจจับอัตโนมัติ) 2 x CAN Bus (Standard frame 11-bit ID, extended frame 29-bit ID) รองรับ J1939, CANopen, DeviceNet และโปรโตคอลอื่น ๆ (ต้องการการตั้งค่าฟอร์มแวร์) 4 x RS485 (สนับสนุนโปรโตคอล TCP/UDP) 1 x Port คอนโซล (RJ45, Baud rate: 115200) |
| มาตรฐาน | ไออีอี 8023, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| กรอบจัมโบ | 9.6KB |
| ขนาดตารางที่อยู่ MAC | 8K |
| การเปลี่ยนลักษณะ |
รูปแบบการส่ง:เก็บและส่งต่อ ความกว้างของระบบ:58Gbps (ไม่ติดจราจร) ขนาดของ DRAM: 128M ขนาดของ Flash: 16M ขนาดของพัคเก็ต: 4Mb |
|
หลักเกณฑ์
|
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3z (1000Base-X) IEEE 802.3af 15.4W ((POE) IEEE 802.3 at 30W ((POE+) IEEE 802.1D (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) ITU-T G.8032 ERPS แหวน IEEE 802.1Q ((VLAN) IEEE 802.3x (การควบคุมการไหล) IEEE 802.3ad (LACP) IEEE 802.1p (QoS) IEEE 802.1ab ((LLDP) IEEE 802.1az ((EEE) RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 |
| การจัดการ L2+ |
รองรับ IEEE802.1q VLAN, port VLAN, Mac based VLAN, IP subnet VLAN, ระเบียบ VLAN, MVR การแปลง VLAN รองรับการจัดการ IEEE802.3az EEE (Energy Efficient Ethernet) ปรับปรุงการบริโภคพลังงาน รองรับ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR) รองรับ QoS การจัดอันดับการส่ง QoS, CoS, การควบคุมความกว้างแบนด์วิธ (ทิศทาง input/output), การกดดันพายุ, บริการความแตกต่าง รองรับการรวมลิงค์ LACP 802.3ad IEEE ดินามิค, การรวมลิงค์สแตติก รองรับการตรวจหา IGMP/MLD V1/V2/V3, การกรอง/การปรับ IGMP, คําถาม IGMP รองรับรายงาน IGMP proxy การตรวจสอบ MLD ความปลอดภัย: พื้นฐานจากพอร์ตและ Mac IEEE802.1X, RADIUS, ACL รองรับ IEEE802.3az EEE (Energy Efficient Ethernet) TACACS+, HTTP/HTTPS, SSL/SSH v2 รองรับ Cisco® เช่น CLI, การจัดการเครือข่ายเว็บ, SNMP v1/v2c/v3, Telnet การสนับสนุนการปรับปรุงซอฟต์แวร์ผ่าน TFTP และ HTTP, การลดค่าฟอร์มแวร์เพื่อป้องกันความล้มเหลวในการปรับปรุง รองรับ RMON, MIB II, การสะท้อน, ล็อกเหตุการณ์, DNS, NTP/SNTP, IEEE802.1ab LLDP รองรับ IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL รองรับ SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL |
| พลังงาน |
ความดันไฟเข้า POE: 48V (สูงสุด 52V) พลังงานออกของปั๊มพลังงาน PoE ตัวเดียว: 30W (พอร์ต 1 ~ 8) (มาตรฐาน 802.3bt ต้องการคําแนะนําพิเศษ) |
| CAN Bus |
มาตรฐาน: ISO 11898-2 ( CAN ความเร็วสูง) อัตราการสื่อสาร: 10Kbps ~ 1Mbps (สามารถตั้งค่าได้) จํานวนหน่วยสอดคล้องสูงสุด: 110 (การจับคู่ความต้านทานปลายทางตามกติกา) ความต้านทานปลายทาง: 120Ω (ความต้านทานปลายทางที่เลือกในแต่ละ CAN) การป้องกันการแยกแยก: รองรับการแยกแยก 2500V DC (ไม่จําเป็น) ระเบียบสื่อสาร: รองรับ CAN 2.0A/B, CAN FD ระยะความกระชับเครียดบัส: -3V ~ +32V (ป้องกันการกระชับกระชับกระชับกระชับ) |
| RS485 |
มาตรฐาน: TIA/EIA-485-A โหมดการทํางาน: Full-duplex หรือ Half-duplex (สามารถตั้งค่าได้) อัตราการสื่อสาร: 115200bps (สามารถตั้งค่าได้) จํานวนหน่วยขั้นสูงสุด: 32 (ปกติ) หรือขยายได้ถึง 256 (ต้องการตัวซ้ํา) การป้องกันการแยกแยก: รองรับการแยกแยก 1500V DC (ไม่จําเป็น) ระยะความกระชับเครียดบัส: -7V ~ + 12V (ป้องกันการกระชับกระชับกระชับกระชับกระชับ) |
| ความมั่นคง RS485/CAN | การทดสอบการสื่อสารแบบต่อเนื่อง 72 ชั่วโมงด้วยภาระเต็ม ภายใต้อุณหภูมิสูงสุด, อัตราความผิดพลาดของบิตการสื่อสาร ≤1e-9 |
| ไฟ LED | พลังงาน, เครือข่าย, สายใย, ระบบ |
| สิ่งแวดล้อม | อุณหภูมิการทํางาน: -40 °C - 75 °C; อุณหภูมิการเก็บรักษา: -40 °C - 85 °C; ความชื้นในการทํางาน: 10% - 90% ไม่ปรับความชื้น; ความชื้นในการเก็บรักษา: 10% - 95% ไม่ปรับความชื้น |
| ความปลอดภัย |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC ส่วน 15 ภาคย่อย B (ประเภท B) ANSI C634:2014 |
| ข้อมูลทางกล |
เปลือก: เปลือกโลหะกระบวน; ประเภทความปลอดภัย: IP40 ขนาด:158 x 114.8 x 60mm วิธีการติดตั้ง: การติดตั้งด้วยรถไฟ |
อุปกรณ์เสริม
| เครื่องรับสัญญาณ SFP อุตสาหกรรม | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| เครื่องปรับพลังงานอุตสาหกรรม Din-rail | |
| หน่วยการตรวจสอบการใช้งาน | AC220V ถึง DC48V2.5A, -40°C |
| ขนาดความหนา | AC220V ถึง DC48V5A, -40°C |
| ขนาดความหนา | AC220V ถึง DC48V10A, -40°C |
FAQ
1คุณเป็นผู้ผลิตเหรอ?
ใช่ เรามีสายการผลิต และทีมงาน R&D
โปรดเยี่ยมชมทางลิงค์ VR ด้านล่าง เพื่อดูสํานักงานและพื้นที่ผลิตของเรา
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2ถ้าฉันสั่งล่ะ ช่วงเวลาจะเท่าไร
หลังจากรับเงินแล้ว เราก็เริ่มผลิต
ถ้าคุณสั่งรุ่นที่นิยม เรามักมีสินค้าอยู่ หลังจากทดสอบ เราก็จะส่งสินค้า
หากเราไม่มีสต็อก, เวลาการผลิตมักเป็น 3 ~ 5 วันทํางานสําหรับน้อยกว่า 50pcs / คู่.
3คุณจะส่งคําสั่งของฉันอย่างไร?
เราจะส่งสินค้าทางอากาศ ((DHL, UPS หรือ FEDEX) หรือทางทะเล ((สําหรับการสั่งซื้อจํานวนมาก)
มันดีที่จะส่งสินค้าที่ซื้อผ่านบัญชีการจัดส่งของลูกค้าหรือตัวแทน
มันใช้เวลา 3 ~ 5 วันปฏิทินที่จะมาถึงภาษีทรัพย์ท้องถิ่นเพื่อการปลดปล่อย
4MOQ คืออะไร?
1 ชิ้น/คู่
สําหรับหลายรุ่นเรามีสต๊อก มันง่ายที่จะส่งตัวอย่างเพื่อการทดสอบของคุณ
5ขอส่วนลดหน่อยได้มั้ย
ใช่ และมักจะขึ้นอยู่กับปริมาณ และหลังจากการทดสอบตัวอย่าง
