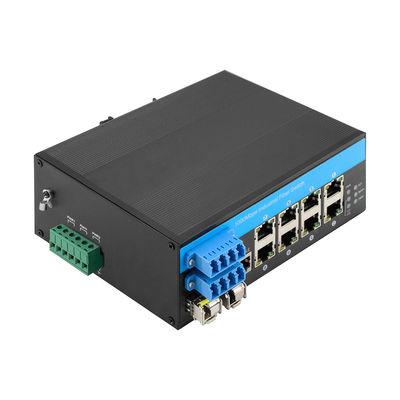

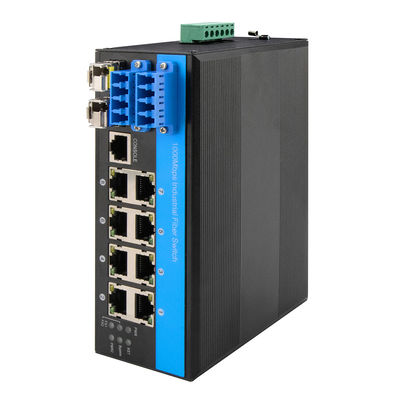

สวิตช์บายพาสไฟเบอร์ออปติกที่มีการจัดการบนเว็บ
ข้อมูลเบื้องต้นเกี่ยวกับสวิตช์ที่มีการจัดการทางอุตสาหกรรม
ข้อมูลจำเพาะของสวิตช์อีเธอร์เน็ตที่มีการจัดการ
| ชื่อสินค้า | สวิตช์บายพาสไฟเบอร์อุตสาหกรรมที่มีการจัดการ 10/100/1000Mbps (2F+8TP) |
| หมายเลขรุ่น | IM-FBS280GW |
| ท่าเรือ |
พอร์ต SFP 2x1000Mpbs เอสเอ็ม: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310 นาโนเมตร 2 กม 8x10/100/1000M UTP RJ45 (รองรับการตรวจจับอัตโนมัติ MDI/MDIX) |
| มาตรฐาน | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| วีแลนด์ไอดี | 4096 |
| เฟรมจัมโบ้ | 9.6KB |
| ตารางที่อยู่ MAC | 8ก |
| คุณสมบัติการสลับ |
โหมดการส่ง: การจัดเก็บและการส่งต่อ การส่งต่อล่าช้า: <10us แบนด์วิธของระบบ: 58Gbps (ไม่ใช่การจราจรติดขัด) ขนาดแรม: 128M ขนาดแฟลช: 16M |
| สื่อเครือข่าย |
10BASE-T: CAT3, CAT4, CAT5 คู่บิดเกลียวที่ไม่มีการป้องกัน (≤100m) 100/1000BASE-TX: CAT5 หรือสูงกว่าคู่บิดเกลียวหุ้มฉนวน (≤100m) ระยะการส่งข้อมูลพอร์ต SFP: 20Km, 40Km, 60Km, 80Km, 100Km |
| ไฟ LED | พลังงาน เครือข่าย ไฟเบอร์ บายพาส |
| แหล่งจ่ายไฟ |
แรงดันไฟฟ้าขาเข้า: DC 12-52V กำลังไฟฟ้าขณะไม่มีโหลด: 5W การเชื่อมต่อย้อนกลับ: การสนับสนุน |
| สิ่งแวดล้อม |
อุณหภูมิในการทำงาน: -40~75°C อุณหภูมิในการจัดเก็บ: -40~85°C ความชื้นในการทำงาน: 10% ~ 90% ไม่ควบแน่น ความชื้นในการจัดเก็บ: 10% ~ 95% ไม่ควบแน่น |
| มาตรฐานอุตสาหกรรม |
ESD: IEC61000-4-2, ±15KV อากาศ, หน้าสัมผัส ±6KV EFT: IEC61000-4-4, ทั่วไป ±6KV ไฟกระชาก: IEC61000-4-5, ส่วนต่าง ±2KV, ทั่วไป±6KV |
|
การรับรอง |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 EN 55035:2017+A11:2020/มาตรฐาน IEC 61000-3-2:2019/A1:2021 ห้องน้ำในตัว 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC ส่วนที่ 15 ส่วนย่อย B (คลาส B) ANSI C63.4:2014 |
| ข้อมูลเครื่องกล |
เปลือก: เปลือกโลหะลูกฟูก ระดับความปลอดภัย: IP40 ขนาด: 158 x 115x 60มม วิธีการติดตั้ง: การติดตั้งราง Din-Rail/ติดผนัง น้ำหนักสุทธิ/น้ำหนักรวม: 0.75กก./0.9กก |
| การรับประกัน | เปลี่ยนใหม่ภายใน 1 ปี; ซ่อมมา3ปี. |
คุณสมบัติการจัดการ
คุณสมบัติสวิตช์บายพาสแสง
| ชื่อสินค้า | สวิตช์ออปติคัลไฟเบอร์บายพาส |
| อินเตอร์เฟซพลังงาน | เทอร์มินอลบล็อคอุตสาหกรรมมาตรฐาน |
| การป้องกันขั้ว | สนับสนุน |
| อินเตอร์เฟซใยแก้วนำแสง | ลค |
| ช่วงความยาวคลื่น | 850±40/1300±40นาโนเมตร; 1260~1650นาโนเมตร |
| ทดสอบความยาวคลื่น | 850/1300 นาโนเมตร; 1310/1550 นาโนเมตร |
| แทรกการสูญเสีย | ประเภท:0.6 เดซิเบล สูงสุด:1.0 เดซิเบล ; ประเภท:0.6dB สูงสุด:1.0 dB |
| การสูญเสียผลตอบแทน | MM≥30 เดซิเบล เอสเอ็ม≥50 เดซิเบล |
| ช่องสัญญาณข้าม | MM≥35 เดซิเบล เอสเอ็ม≥55 เดซิเบล |
| การสูญเสียโพลาไรซ์ | ≤0.05 เดซิเบล |
| การสูญเสียความยาวคลื่น | ≤0.05 เดซิเบล |
| การสูญเสียอุณหภูมิ | ≤0.05 เดซิเบล |
| การทำซ้ำ | ≤0.05 เดซิเบล |
| แรงดันไฟฟ้าขณะทำงาน | 3.3V-5V |
| อายุการใช้งาน | ≥100000000ครั้ง |
| เวลาเปลี่ยน | ≤10 มิลลิวินาที |
| กำลังส่งกำลังแสง | ≤500มิลลิวัตต์ |
| สิ่งแวดล้อม |
อุณหภูมิในการทำงาน:-20°~ 70°C อุณหภูมิการจัดเก็บ:-40°~ 85°C |
แผนภาพการเชื่อมต่อ
1. โมดูลออปติคอล SFP ดูเพล็กซ์
กรอบการควบคุมคุณภาพ
1. มาตรฐาน: สอดคล้องกับ ISO9001, CE, FCC, RoHS, IEEE, ITU-T; สอดคล้องกับข้อกำหนดของลูกค้าและเกณฑ์มาตรฐานประสิทธิภาพ
2. กระบวนการ: IQC → การควบคุมการผลิต → การทดสอบการทำงาน → การทดสอบด้านสิ่งแวดล้อม → การเบิร์นอิน → การตรวจสอบขั้นสุดท้าย
3. การทดสอบหลัก: ปริมาณงาน, VLAN/QoS, PoE, ความแม่นยำของความยาวคลื่น, OSNR, ความเสถียรของพลังงาน, ความทนทาน (-40~75°C)
4. เครื่องมือ: OSA, เครื่องกำเนิดการจราจร, เครื่องวิเคราะห์โปรโตคอล, ห้องสิ่งแวดล้อม
5. การจัดการ: การตรวจสอบย้อนกลับอย่างเต็มรูปแบบ บันทึก QC การปรับปรุงอย่างต่อเนื่องผ่านทาง RCA และข้อเสนอแนะ
คำถามที่พบบ่อย
สวิตช์ของคุณรองรับทรานซิฟเวอร์ 155Mb/s หรือไม่
ตอบ: ใช่ ความเร็วแสงคือ 100M/1000M/2500M โปรดกำหนดค่าความเร็ว 100M ในอินเทอร์เฟซการจัดการ โมดูลเมกะบิตกำลังทำงาน
สามารถพิมพ์โลโก้ของฉันได้หรือไม่?
ตอบ: ใช่ โดยปกติจะอยู่ที่แผงด้านบนของอุปกรณ์
กระแสไฟกระชากคืออะไร?
ตอบ: 6KV นี่คือมาตรฐานยอดนิยมในตลาดตอนนี้
สวิตช์ของคุณรองรับโปรโตคอลแบบวงแหวนหรือไม่
ตอบ: ใช่ สวิตช์ของเรารองรับ STP/RSTP/MSTP และ ERPS สำหรับการกำหนดค่าวงแหวน
รายการบรรจุภัณฑ์
เมื่อใช้ผลิตภัณฑ์เป็นครั้งแรกโปรดตรวจสอบก่อนว่าแพ็คเกจครบถ้วนและอุปกรณ์เสริมครบถ้วนหรือไม่!
หมายเหตุ: ตัวรับส่งสัญญาณไฟเบอร์และอะแดปเตอร์ไฟไม่รวมอยู่ในแพ็คเกจ คุณต้องซื้อแยกกัน
