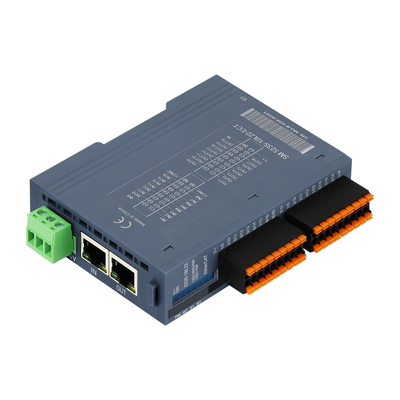

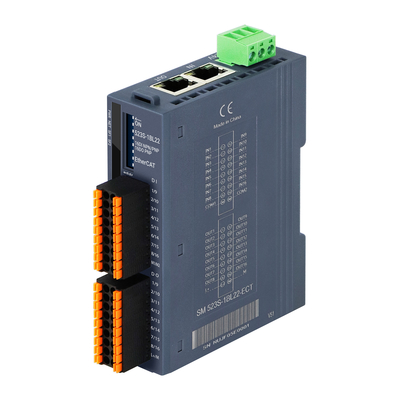

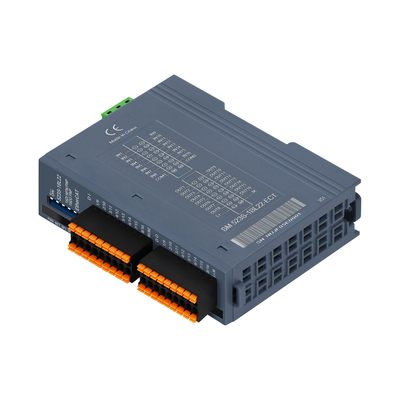

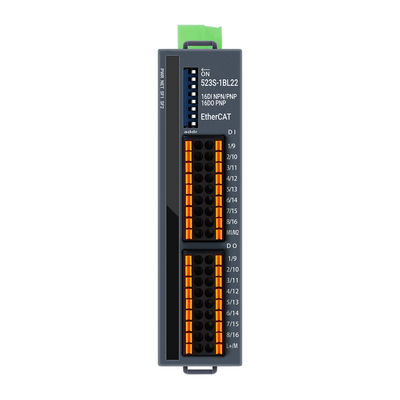

100Mbit/s 2 RJ45 EtherCAT ระบบ I/O ระบบ PAL
16DI 16DO PNP ออก Din Rail I/O โมดูล
ลักษณะสินค้าของ PAL I/O System
รายละเอียดของเครื่องเชื่อมต่อขยาย EtherCAT
| รุ่น | OM52xS EtherCAT โมดูลทาส |
| รายละเอียดเทคนิค | |
| โลเตจการทํางาน | 24VDC (ช่วงความกระตุ้น 18VDC ~ 28VDC) |
| การสูญเสียในปัจจุบัน | จากรูปแบบสินค้าที่แตกต่างกัน โปรดดูคู่มือสินค้าสําหรับรายละเอียด |
| การป้องกันพลังงาน | การป้องกันการเชื่อมต่อแบบกลับกัน |
| อินเตอร์เฟซการสื่อสาร | 2*RJ45 |
| ประเภทของเทอร์มิเนลพลังงาน | พัสดุเชื่อมต่อ, สายสกรูสายเชื่อมต่อท่าทาง |
| ประเภทเทอร์มินัลสัญญาณ | พล็อคเชื่อมต่อ, ตรงใน PUSH-IN ท่าสายไฟฟ้า |
| การแสดงสัญญาณ | ไฟไฟฟ้า แสงแสดงไฟฟ้าสีเขียว NET แสงแสดงไฟฟ้าสีแดง SF แสงแสดงไฟฟ้าสีเขียวสัญญาณ IO |
| หลักเกณฑ์ | EtherCAT |
| ประเภทเจ้าของ-ทาส | อุปกรณ์ slave standalone |
| จุดสําคัญของ IO | ใช่ โปรดดูข้อมูลการสั่งซื้อสําหรับรายละเอียด |
| ขั้นต่ําการป้องกันความแรงเกิน | 1.5A, 5ms |
| เวลาตอบสนอง IO | ขั้นต่ํา 500us |
| ความสามารถในการปรับขนาด | ไม่รองรับการขยาย |
| ความยาวของสายเคเบิล (การป้องกัน) | ขนาดสูงสุด 500 เมตร |
| ความยาวของสายไฟ (ไม่ปกป้อง) | ความยาวสูงสุดของจุดเข้าคือ 300m และความยาวสูงสุดของจุดออกคือ 150m |
| การตั้งค่าสเตชั่น slave | |
| การตั้งค่าที่อยู่ | การตั้งค่าโดยสวิตช์วงจรหรือสถานีหลัก |
| จํานวนสถานีสูงสุดต่อภาค | 255 (จํานวนเฉพาะของสถานีที่สนับสนุนถูกกําหนดโดยสถานีหลัก) |
| WโรคEสิ่งแวดล้อม | |
| อุณหภูมิการทํางาน | -20 ~ 60 °C |
| ความชื้นในการทํางาน | 5% ~ 90% (ไม่ประปา) |
| ระดับการป้องกัน | IP20 |
| ขนาด ((l* w * h) | 27mm*94mm*114mm |
การบรรจุ
รายละเอียดการสั่ง
| รายละเอียด | หมายเลขสินค้า |
| โมดูลโดดเดี่ยว OM521S รถบัส EtherCAT 2 สายพาน RJ45 พัสดุพลังงาน 24VDC พร้อมรหัสโทร 8 บิต เพื่อตั้งที่อยู่ของสถานีไม่สนับสนุนโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้ง DN35 din-rail |
OM521S-1BL22-ECT |
| โมดูลโดดเด่น OM522S รถบัส EtherCAT 2 สายพาน RJ45 พัสดุพลังงาน 24VDC พร้อมรหัสโทร 8 บิต เพื่อตั้งที่อยู่ของสถานีไม่สนับสนุนโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้ง DN35 din-rail |
OM522S-1BL22-ECT |
| โมดูลโดดเด่น OM522S รถบัส EtherCAT 2 สายพาน RJ45 พัสดุไฟฟ้า 24VDC พร้อมรหัสโทร 8 บิต เพื่อตั้งที่อยู่ของสถานีสินค้าไม่สนับสนุนโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้ง DN35 din-rail |
OM522S-1NL22-ECT |
| โมดูลโดดเด่น OM523S รถบัส EtherCAT 2 สายพาน RJ45 พัสดุไฟฟ้า 24VDC พร้อมรหัสโทร 8 บิต เพื่อตั้งที่อยู่ของสถานีผลิตภัณฑ์มี 16DI (anode/common anode input) และ 16DO (PNP output), ไม่สนับสนุนโมดูลขยายบัสภายใน ระดับการป้องกัน IP20, รองรับการติดตั้ง DN35 din-rail |
OM523S-1BL22-ECT |
| โมดูลโดดเด่น OM523S รถบัส EtherCAT 2 สายพาน RJ45 ส่งพลังงาน 24VDC พร้อมเครื่องหมาย 8 บิต เพื่อตั้งที่อยู่ของสถานี16DO (ผลิต NPN), ไม่สนับสนุนโมดูลขยายบัสภายใน ระดับการป้องกัน IP20, รองรับการติดตั้ง DN35 din-rail |
OM523S-1NL22-ECT |
| โมดูลโดดเดี่ยว OM523S โมดูลโดดเดี่ยว SM523S รถบัส EtherCAT 2 สายพาน RJ45 พัสดุไฟฟ้า 24VDC พร้อมที่ตั้งรหัสโทร 8 บิตผลิตภัณฑ์มี 16DI (anode/common anode input) และ 12DO (relay output), ไม่สนับสนุนโมดูลขยายบัสภายใน ระดับการป้องกัน IP20, รองรับการติดตั้ง DN35 din-rail |
OM523S-1HJ22-ECT |
| โมดูลโดดเด่น OM524S รถบัส EtherCAT 2 สายพาน RJ45 สายพานพลังงาน 24VDC พร้อมเครื่องหมาย 8 บิต เพื่อตั้งที่อยู่ของสถานีผลิตภัณฑ์มี 16DI (anode ประจํา/anode input ประจํา) และ 16DIO (NPN input/NPN output สามารถตั้งค่าได้), การตั้งค่ากลุ่ม 2 ทาง), ไม่สนับสนุนโมดูลขยายรถบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้ง DN35 din-rail |
OM524S-2NL22-ECT |
| โมดูลโดดเด่น OM525S รถบัส EtherCAT 2 สายพาน RJ45 พัสดุไฟฟ้า 24VDC พร้อมเครื่องหมาย 8 บิต เพื่อกําหนดที่อยู่ของสถานีผลิตภัณฑ์มี 16DO (NPN output) และ 16DIO (NPN input/NPN output สามารถตั้งค่าได้), การตั้งค่ากลุ่ม 2 ทาง), ไม่สนับสนุนโมดูลขยายรถบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้ง DN35 din-rail |
OM525S-3NL22-ECT |
| โมดูลโดดเด่น OM526S รถบัส EtherCAT 2 สายพาน RJ45 สายพานพลังงาน 24VDC พร้อมเครื่องหมาย 8 บิต เพื่อตั้งที่อยู่ของสถานีการเข้าหรือการออกแบบกลุ่ม 2 ช่อง), ไม่สนับสนุนโมดูลขยายบัสภายใน ระดับการป้องกัน IP20, รองรับการติดตั้ง DN35 din-rail |
OM526S-1NH22-ECT (ผลิตภัณฑ์แผน) |
