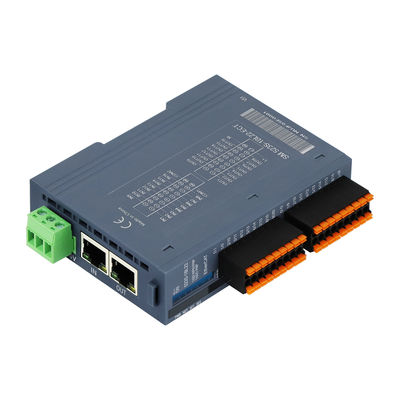

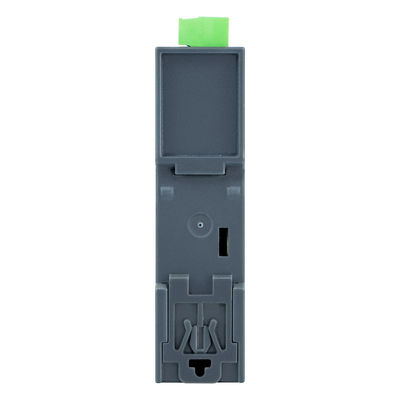

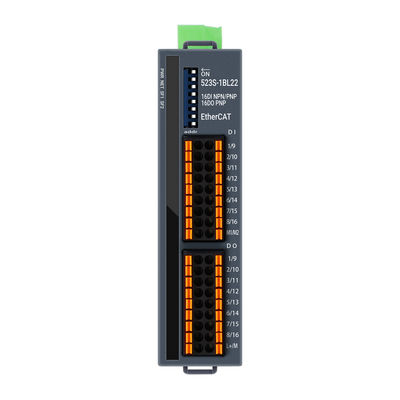

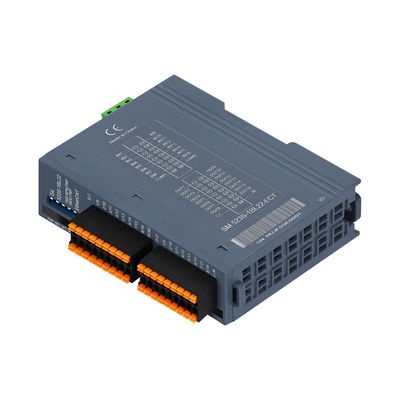

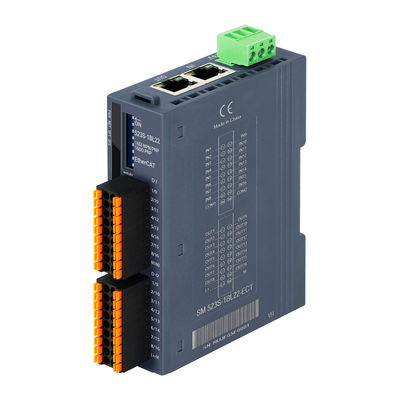

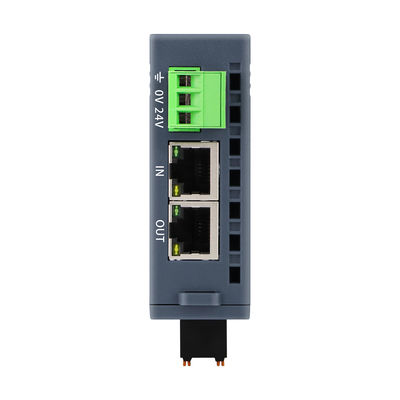

100Mbit/s 2 RJ45 EtherCAT Protocol PAL I/O System
16DI 16DO PNP output Din Rail I/O Module
คุณสมบัติผลิตภัณฑ์ของ PAL I/O System
ข้อมูลจำเพาะ ของ EtherCAT extensible coupler
| รุ่น | OM52xS EtherCAT slave module |
| ข้อมูลจำเพาะทางเทคนิค | |
| แรงดันไฟฟ้าทำงาน | 24VDC (ช่วงแรงดัน 18VDC~28VDC) |
| การสูญเสียกระแสไฟฟ้าขณะทำงาน | ขึ้นอยู่กับรุ่นผลิตภัณฑ์ที่แตกต่างกัน โปรดดูคู่มือผลิตภัณฑ์สำหรับรายละเอียด |
| การป้องกันพลังงาน | การป้องกันการเชื่อมต่อย้อนกลับ, การดูดซับแรงดันเกิน |
| อินเทอร์เฟซการสื่อสาร | 2*RJ45 |
| ประเภทขั้วต่อสายไฟ | ขั้วต่อแบบเสียบ, พอร์ตเชื่อมต่อสายไฟแบบสกรู |
| ประเภทขั้วต่อสัญญาณ | ขั้วต่อแบบเสียบ, พอร์ตเชื่อมต่อสายไฟแบบ PUSH-IN |
| การแสดงผล | แหล่งจ่ายไฟ, ไฟแสดงสถานะสีเขียว NET, ไฟแสดงสถานะสีแดง SF, ไฟแสดงสถานะสีเขียว IO signal |
| โปรโตคอล | EtherCAT |
| ประเภท Master-slave | อุปกรณ์สแตนด์อโลนแบบสเลฟ |
| จุด IO หลัก | ใช่ โปรดดูข้อมูลการสั่งซื้อสำหรับรายละเอียด |
| เกณฑ์การป้องกันกระแสเกิน | 1.5A, 5ms |
| เวลาตอบสนอง IO | ขั้นต่ำ 500us |
| ความสามารถในการขยาย | ไม่รองรับการขยาย |
| ความยาวสายเคเบิล (มีฉนวน) | สูงสุด 500 เมตร |
| ความยาวสายเคเบิล (ไม่มีฉนวน) | ความยาวสูงสุดของจุดอินพุตคือ 300 เมตร และความยาวสูงสุดของจุดเอาต์พุตคือ 150 เมตร |
| การตั้งค่าสถานีสเลฟ | |
| การตั้งค่าที่อยู่ | การกำหนดค่าโดยสวิตช์ DIP หรือสถานีหลัก |
| จำนวนสถานีสูงสุดต่อเซกเมนต์ | 255 (จำนวนสถานีที่รองรับขึ้นอยู่กับสถานีหลัก) |
| Work Environment | |
| อุณหภูมิในการทำงาน | -20~60°C |
| ความชื้นในการทำงาน | 5%~90% (ไม่ควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ขนาด (ย* ก* ส) | 27 มม.*94 มม.*114 มม. |
การบรรจุ
รายละเอียดการสั่งซื้อ
| ข้อมูลจำเพาะ | หมายเลขผลิตภัณฑ์ |
| โมดูลสแตนด์อโลน OM521S, บัส EtherCAT, พอร์ต RJ45 2 พอร์ต, แหล่งจ่ายไฟ 24VDC, พร้อมรหัสสวิตช์ DIP 8 บิตเพื่อตั้งค่าที่อยู่ ID สถานี, ผลิตภัณฑ์มาพร้อมกับ 32DI (อินพุตขั้วบวกทั่วไป/ขั้วบวกทั่วไป), ไม่รองรับโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้งบนราง DIN35 |
OM521S-1BL22-ECT |
| โมดูลสแตนด์อโลน OM522S, บัส EtherCAT, พอร์ต RJ45 2 พอร์ต, แหล่งจ่ายไฟ 24VDC, พร้อมรหัสสวิตช์ DIP 8 บิตเพื่อตั้งค่าที่อยู่ ID สถานี, ผลิตภัณฑ์มาพร้อมกับ 32DO (เอาต์พุต PNP), ไม่รองรับโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้งบนราง DIN35 |
OM522S-1BL22-ECT |
| โมดูลสแตนด์อโลน OM522S, บัส EtherCAT, พอร์ต RJ45 2 พอร์ต, แหล่งจ่ายไฟ 24VDC, พร้อมรหัสสวิตช์ DIP 8 บิตเพื่อตั้งค่าที่อยู่ ID สถานี, ผลิตภัณฑ์มาพร้อมกับ 32DO (เอาต์พุต NPN), ไม่รองรับโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้งบนราง DIN35 |
OM522S-1NL22-ECT |
| โมดูลสแตนด์อโลน OM523S, บัส EtherCAT, พอร์ต RJ45 2 พอร์ต, แหล่งจ่ายไฟ 24VDC, พร้อมรหัสสวิตช์ DIP 8 บิตเพื่อตั้งค่าที่อยู่ ID สถานี, ผลิตภัณฑ์มาพร้อมกับ 16DI (อินพุตขั้วบวกทั่วไป/ขั้วบวกทั่วไป) และ 16DO (เอาต์พุต PNP), ไม่รองรับโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้งบนราง DIN35 |
OM523S-1BL22-ECT |
| โมดูลสแตนด์อโลน OM523S, บัส EtherCAT, พอร์ต RJ45 2 พอร์ต, แหล่งจ่ายไฟ 24VDC, พร้อมรหัสสวิตช์ DIP 8 บิตเพื่อตั้งค่าที่อยู่ ID สถานี, ผลิตภัณฑ์มาพร้อมกับ 16DI (อินพุตขั้วบวกทั่วไป/ขั้วบวกทั่วไป), 16DO (เอาต์พุต NPN), ไม่รองรับโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้งบนราง DIN35 |
OM523S-1NL22-ECT |
| โมดูลสแตนด์อโลน OM523S, โมดูลสแตนด์อโลน SM523S, บัส EtherCAT, พอร์ต RJ45 2 พอร์ต, แหล่งจ่ายไฟ 24VDC, พร้อมรหัสสวิตช์ DIP 8 บิตเพื่อตั้งค่าที่อยู่ ID สถานี, ผลิตภัณฑ์มาพร้อมกับ 16DI (อินพุตขั้วบวกทั่วไป/ขั้วบวกทั่วไป) และ 12DO (เอาต์พุตรีเลย์), ไม่รองรับโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้งบนราง DIN35 |
OM523S-1HJ22-ECT |
| โมดูลสแตนด์อโลน OM524S, บัส EtherCAT, พอร์ต RJ45 2 พอร์ต, แหล่งจ่ายไฟ 24VDC, พร้อมรหัสสวิตช์ DIP 8 บิตเพื่อตั้งค่าที่อยู่ ID สถานี, ผลิตภัณฑ์มาพร้อมกับ 16DI (อินพุตขั้วบวกทั่วไป/ขั้วบวกทั่วไป) และ 16DIO (อินพุต NPN/เอาต์พุต NPN กำหนดค่าได้, กำหนดค่ากลุ่ม 2 ช่อง), ไม่รองรับโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้งบนราง DIN35 |
OM524S-2NL22-ECT |
| โมดูลสแตนด์อโลน OM525S, บัส EtherCAT, พอร์ต RJ45 2 พอร์ต, แหล่งจ่ายไฟ 24VDC, พร้อมรหัสสวิตช์ DIP 8 บิตเพื่อตั้งค่าที่อยู่ ID สถานี, ผลิตภัณฑ์มาพร้อมกับ 16DO (เอาต์พุต NPN) และ 16DIO (อินพุต NPN/เอาต์พุต NPN กำหนดค่าได้, กำหนดค่ากลุ่ม 2 ช่อง), ไม่รองรับโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้งบนราง DIN35 |
OM525S-3NL22-ECT |
| โมดูลสแตนด์อโลน OM526S, บัส EtherCAT, พอร์ต RJ45 2 พอร์ต, แหล่งจ่ายไฟ 24VDC, พร้อมรหัสสวิตช์ DIP 8 บิตเพื่อตั้งค่าที่อยู่ ID สถานี. ผลิตภัณฑ์มาพร้อมกับ 16DIO (ประเภท NPN, อินพุต/เอาต์พุตแบบกำหนดค่ากลุ่ม 2 ช่อง), ไม่รองรับโมดูลขยายบัสภายใน, ระดับการป้องกัน IP20, รองรับการติดตั้งบนราง DIN35 |
OM526S-1NH22-ECT (ผลิตภัณฑ์ที่กำลังวางแผน) |
