EtherCAT bus IO Module PLC Module ระยะไกล

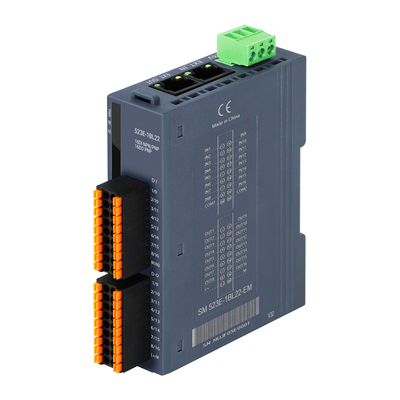

EtherCAT เครื่องเชื่อมขยาย 16DI+16DO Din-rail I/O Module
ลักษณะสินค้าของ PAL I/O System
รายละเอียดของเครื่องเชื่อมต่อขยาย EtherCAT
| หมายเลขสินค้า | OM523E-1BL22-EM |
| รายละเอียดเทคนิค | |
| โลเตจการทํางาน | 24VDC (18VDC ~ 28VDC) |
| การใช้งานปัจจุบัน | 250mA |
| การป้องกันพลังงาน | ป้องกันการเชื่อมต่อแบบกลับ |
| Port การเชื่อมต่อ | 2*RJ45 ((สายเครือข่ายแบบแบน 7CM มาตรฐานสําหรับการติดตั้งกลาง) |
| ประเภทของเทอร์มิเนลพลังงาน | เครื่องเชื่อมต่อพล็อกอิน, ปลายสกรู |
| ประเภทเทอร์มินัลสัญญาณ | เครื่องเชื่อมต่อแบบพล็อกอิน สายพานเชื่อมต่อแบบพล็อกอิน PUSH-IN แบบตรง |
| แสดงคําแนะนํา | ไฟแสดงพลังงาน ไฟแสดงพลังงานสีเขียว NET ไฟแสดงพลังงานสีแดง SF ไฟแสดงพลังงานสีเขียว |
| จุดเข้า | 16 |
| คุณลักษณะ input | แหล่ง/สระ |
| ความยาวของสายไฟ (ไม่ปกป้อง) | จุดเข้าที่ยาวที่สุดคือ 300m จุดออกที่ยาวที่สุดคือ 150m |
| ความยาวของเคเบิล (ปกป้อง) | ขนาดสูงสุด 500 เมตร |
| การอนุญาตให้มีกระแสที่เงียบ | 1mA |
| ความดันการทดสอบการปิด | 500VDC |
| ความดันทางเข้า | |
| ●มูลค่าโดยเฉพาะ | 24VDC (18VDC ~ 28VDC) |
| ●?? 0?? สัญญาณ | ขนาดสูงสุด 5VDC, 1mA |
| ● รางวัล 1 | ขั้นต่ํา 15VDC, 2.5mA |
| ความช้าในการใส่ | |
| ●จาก 0 ถึง 1 ขั้นต่ํา | 3 ~ 5ms ((ขยาย 4 หน่วยค่าเฉพาะ) |
| ●จาก 1 ถึง 0 อย่างน้อย | 3 ~ 5ms ((ขยาย 4 หน่วยค่าเฉพาะ) |
| จุดการออก | 16 |
| คุณลักษณะผลิต | MOSFET สภาพแข็ง ประเภท PNP |
| หมายเลขสินค้า | OM523E-1BL22-EM |
| ความช้าในการใส่ | |
| การป้องกันความดันเกินทางออก | ใช่ อิเล็กทรอนิกส์ |
| กระแสรั่ว | < 1mA |
| ความจืดแรง LED มากที่สุด | 5W |
| กระแสไฟออก 1 | 0.5A |
| ขั้นต่ําการป้องกันความแรงเกิน | 1.5A,5ms |
| ●แรงกดกัน, แม็กซ์ | 300HZ |
| ●แรงดัน, แม็กซ์. | 0.5HZ |
| ●แรงไฟฟ้าสูงสุด | 10HZ |
| ●แรงกดเครื่องยนต์ สูงสุด | -- |
| ความดันการทดสอบการปิด | 500VDC |
| สถานที่ทํางาน | |
| อุณหภูมิการทํางาน | -20 ~ 60 °C |
| ความชื้นในการทํางาน | 5% ~ 90% (ไม่มีการปั่น) |
| ความสูง | ต่ํากว่า 2000 เมตร (80kPa) |
| ระดับการป้องกัน | IP20 |
| การแยกตัว | |
| ระหว่างช่องทางและรถบัส | ใช่ |
| ระหว่างช่องทาง | ใช่ |
| การวินิจฉัยและเตือนพลังงานระบบ | หนุน |
| ขนาด (L*W*H) | 27mm*94mm*114mm |
การบรรจุ
รายละเอียดการสั่ง
| รายละเอียด | หมายเลขสินค้า |
| โมดูลขยายกระจาย OM523E, 2 ท่า RJ45, รถบัส Backplane WellAUBUS (กระจายผ่านเคเบิลเครือข่าย 8-core, โมดูลเคเบิลเครือข่ายประเภท 5e จํากัดความยาว 20 เมตร,และสายขยายทั้งหมดจํากัด 150 เมตร), 24VDC แหล่งไฟฟ้า, ส่วนใหญ่ของร่างกายมี 16DI (สากล cathode/สากล anode input), 16DO (PNP output),IP20 ระดับการป้องกัน, การสนับสนุน DN35 การติดตั้งรถไฟฟ้า |
OM523E-1BL22-EM |
FAQ:
1คุณเป็นผู้ผลิตเหรอ?
ใช่ เรามีสายการผลิต และทีมงาน R&D
โปรดเยี่ยมชมทางลิงค์ VR ด้านล่าง เพื่อดูสํานักงานและพื้นที่ผลิตของเรา
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2ถ้าฉันสั่งอะไร จะใช้เวลาเท่าไหร่?
หลังจากรับเงินแล้ว เราก็เริ่มผลิต
ถ้าคุณสั่งรุ่นที่นิยม เรามักมีสินค้าอยู่ หลังจากทดสอบ เราก็จะส่งสินค้า
หากเราไม่มีสต็อก, เวลาการผลิตมักเป็น 3 ~ 5 วันทํางานสําหรับน้อยกว่า 50pcs / คู่.
3คุณจะส่งคําสั่งของฉันอย่างไร?
เราจะส่งสินค้าทางอากาศ ((DHL, UPS หรือ FEDEX) หรือทางทะเล ((สําหรับการสั่งซื้อจํานวนมาก)
มันดีที่จะส่งสินค้าที่ซื้อผ่านบัญชีการจัดส่งของลูกค้าหรือตัวแทน
มันใช้เวลา 3 ~ 5 วันปฏิทินที่จะมาถึงภาษีทรัพย์ท้องถิ่นเพื่อการปลดปล่อย
4MOQ คืออะไร?
1 ชิ้น/คู่
สําหรับหลายรุ่นเรามีสต๊อก มันง่ายที่จะส่งตัวอย่างเพื่อการทดสอบของคุณ
5ขอส่วนลดหน่อยได้มั้ย
ใช่ และมักจะขึ้นอยู่กับปริมาณ และหลังจากการทดสอบตัวอย่าง
