โมดูลบายพาสไฟเบอร์ออปติก 4 ช่อง
รู้เบื้องต้นเกี่ยวกับสวิตช์บายพาสแสง OLP OBP
โมดูลสวิตช์ออปติคอลของ Olycom รองรับการเชื่อมต่อไฟเบอร์ 100G/40G/10G/1G และ 100M และมีตัวเลือกโหมดเดี่ยวและหลายโหมด SC/LC
นอกจากนี้ยังสามารถปรับแต่งให้ตรงกับความต้องการเส้นทางแสงของระบบการทดสอบที่ซับซ้อนและปรับปรุงประสิทธิภาพการทดสอบผลิตภัณฑ์
เป็นผลิตภัณฑ์หลักที่ขาดไม่ได้สำหรับการตรวจสอบและการป้องกันระบบสื่อสารด้วยแสง ซึ่งสามารถเชื่อมต่อกับระบบสื่อสารด้วยแสงที่มีความหนาแน่นสูง
- การสูญเสียการแทรกต่ำ
- ความมั่นคงสูง
- มีความน่าเชื่อถือสูง
- ช่วงความยาวคลื่นกว้าง
- Crosstalk ช่องทางต่ำ
- อุณหภูมิสภาพแวดล้อมในการทำงาน: -20 ℃ ~ 70 ℃
ข้อมูลเฉพาะของ ตัวป้องกันการปิดเครื่อง
| ชื่อสินค้า |
สวิตช์บายพาสไฟเบอร์ออปติก |

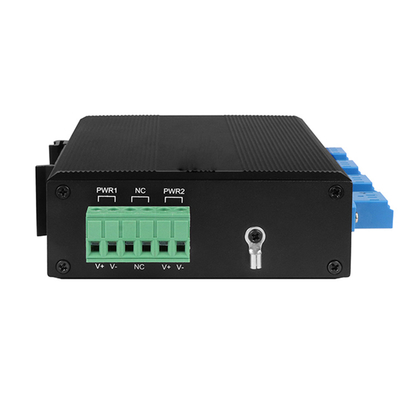

| อินเตอร์เฟซพลังงาน |
เทอร์มินอลบล็อคอุตสาหกรรมมาตรฐาน |
| การป้องกันขั้ว |
สนับสนุน |
| อินเตอร์เฟซใยแก้วนำแสง |
ลค |
| ช่วงความยาวคลื่น |
850±40/1300±40นาโนเมตร; 1260~1650นาโนเมตร |
| ทดสอบความยาวคลื่น |
850/1300 นาโนเมตร; 1310/1550 นาโนเมตร |
| แทรกการสูญเสีย |
ประเภท:0.6 เดซิเบล สูงสุด:1.0 เดซิเบล ; ประเภท:0.6dB สูงสุด:1.0 dB |
| การสูญเสียผลตอบแทน |
MM≥30 เดซิเบล เอสเอ็ม≥50 เดซิเบล |
| ช่องสัญญาณข้าม |
MM≥35 เดซิเบล เอสเอ็ม≥55 เดซิเบล |
| การสูญเสียโพลาไรซ์ |
≤0.05 เดซิเบล |
| การสูญเสียความยาวคลื่น |
≤0.05 เดซิเบล |
| การสูญเสียอุณหภูมิ |
≤0.05 เดซิเบล |
| การทำซ้ำ |
≤0.05 เดซิเบล |
| แรงดันไฟฟ้าขณะทำงาน |
ดีซี12V-52V |
| อายุการใช้งาน |
≥100000000ครั้ง |
| เวลาเปลี่ยน |
≤10 มิลลิวินาที |
| กำลังส่งกำลังแสง |
≤500มิลลิวัตต์ |
| สิ่งแวดล้อม |
อุณหภูมิในการทำงาน:-20°~ 70°C
อุณหภูมิการจัดเก็บ:-40°~ 85°C
|
| มิติ |
114มม.x93มม.x35มม |
| วิธีการติดตั้ง |

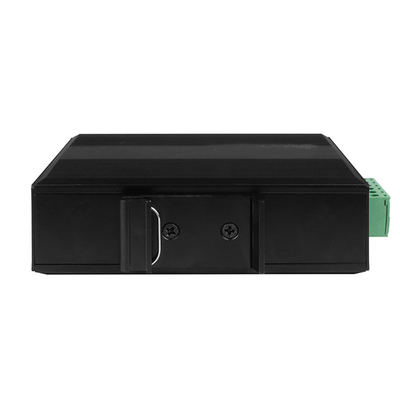

การติดตั้งราง Din |
| เกรดการป้องกัน |
IP40 |
การประยุกต์ใช้สวิตช์ไฟเบอร์บายพาส
- เครือข่ายปริมณฑล (MAN)
- การวิจัยและพัฒนาในห้องปฏิบัติการ
- การตรวจสอบระบบ
- การกำหนดค่าไดนามิกของการเพิ่ม/ลดมัลติเพล็กซ์
สถานะ LED
PWR: นี่คือไฟแสดงสถานะของอุปกรณ์
SW1: ตัวบ่งชี้สถานะการทำงานของบายพาส 1
SW2: ตัวบ่งชี้สถานะการทำงานของบายพาส 2
มิติ
การติดตั้ง
- วางอุปกรณ์ไว้บนเดสก์ท็อปที่มีขนาดใหญ่เพียงพอและมั่นคง หรือบนรางรถไฟที่มั่นคง
- เชื่อมต่ออะแดปเตอร์จ่ายไฟเข้ากับอินเทอร์เฟซจ่ายไฟและเชื่อมต่อปลั๊กไฟผ่านสายไฟ
- เชื่อมต่ออุปกรณ์เข้ากับพอร์ตที่เกี่ยวข้องผ่านใยแก้วนำแสง
- อย่าวางของหนักบนอุปกรณ์และตรวจสอบให้แน่ใจว่าอุปกรณ์มีการระบายอากาศที่ดีและสภาพแวดล้อมการกระจายความร้อน
- โปรดถอดปลั๊กไฟก่อนเสียบหรือถอดปลั๊กอะแดปเตอร์ไฟ
- เชื่อมต่อสายไฟ เสียบปลั๊ก และเปิดแหล่งจ่ายไฟ หลังจากการบูต ไฟ LED จะแสดงเงื่อนไขต่อไปนี้:
- ตัวบ่งชี้ PWR จะเปิดขึ้น;
- เมื่ออุปกรณ์มีชุดสวิตช์ไฟ: ไฟแสดงสถานะ SW1 หรือ SW2 จะสว่าง;
- เมื่ออุปกรณ์มีสวิตช์ไฟสองชุด: SW1 และ SW2 จะสว่างพร้อมกัน
