ระบบอุปกรณ์ส่งสัญญาณทางออนไลน์ DWDM 5U
การแนะนําแพลตฟอร์มการส่ง DWDM / OTN

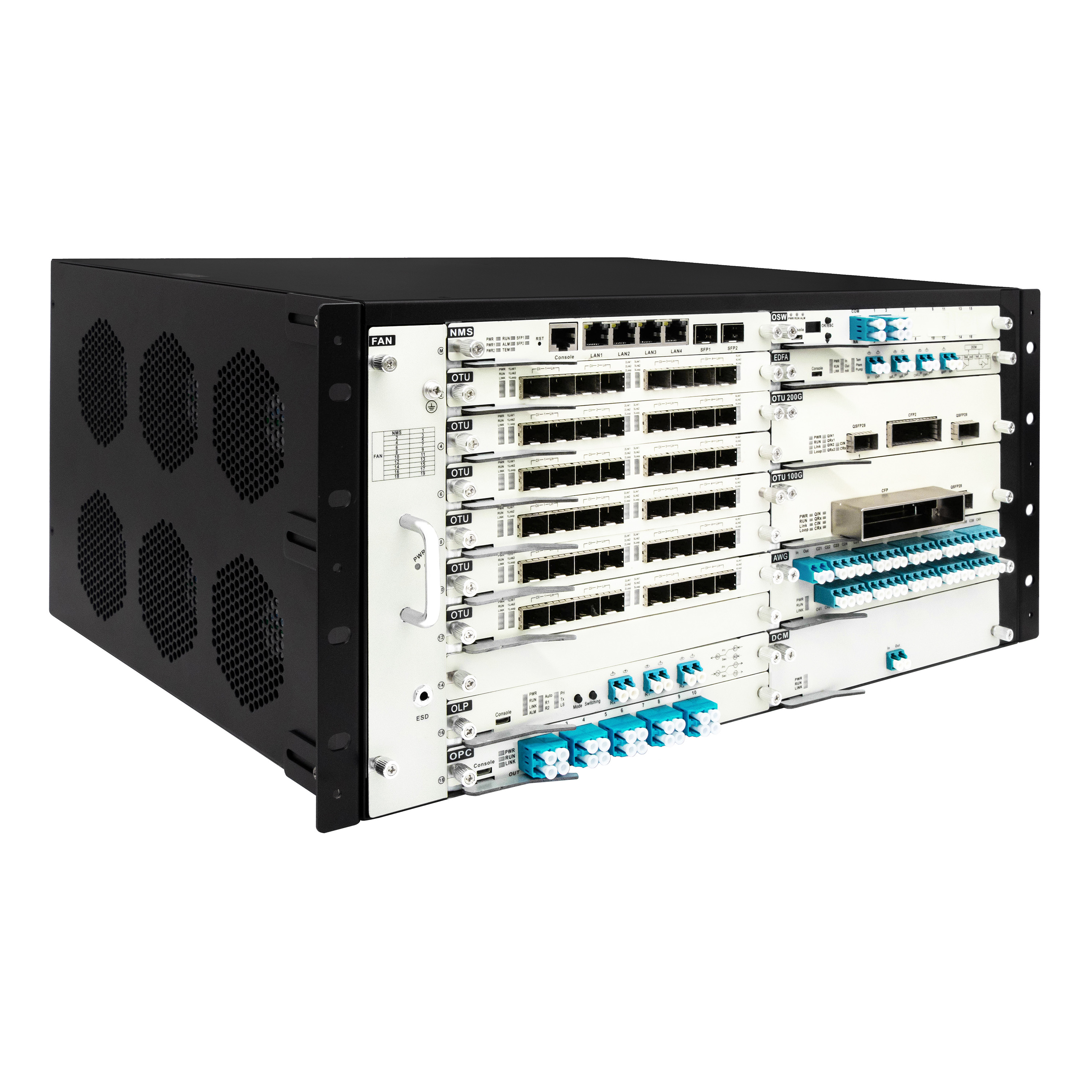

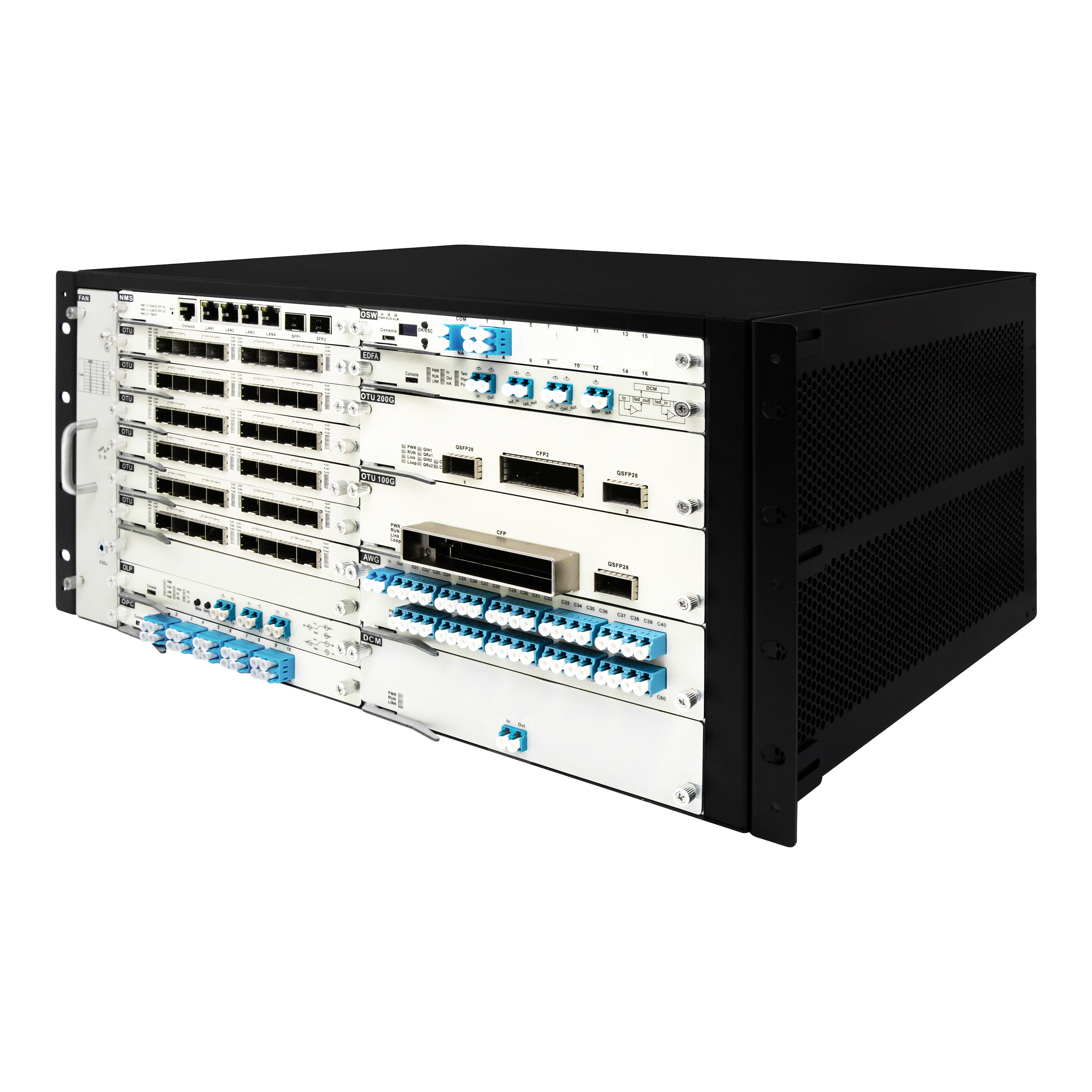

OM3800-5U ได้ถูกออกแบบด้วยโครงสร้างการใส่บัตร 5U ที่ติดตั้งในราคขนาด 19 นิ้วแบบมาตรฐาน, หมากรุกเดียวมี 20 สล็อตโมดูลการทํางาน, 2 สล็อตพลังงาน, และ 1 สล็อตแฟน.มันใช้การออกแบบสายออกไฟเบอร์ด้านหน้าการออกแบบกระแสอากาศ ใช้รูปแบบอากาศจากขวาไปซ้าย โดยมีช่องรับอากาศอยู่ด้านขวาของชาสี.อากาศเย็นถูกดึงเข้าไปในชาสีโดยหน่วยพัดลมเย็น แล้วถูกขับออกจากด้านซ้ายของชาสี

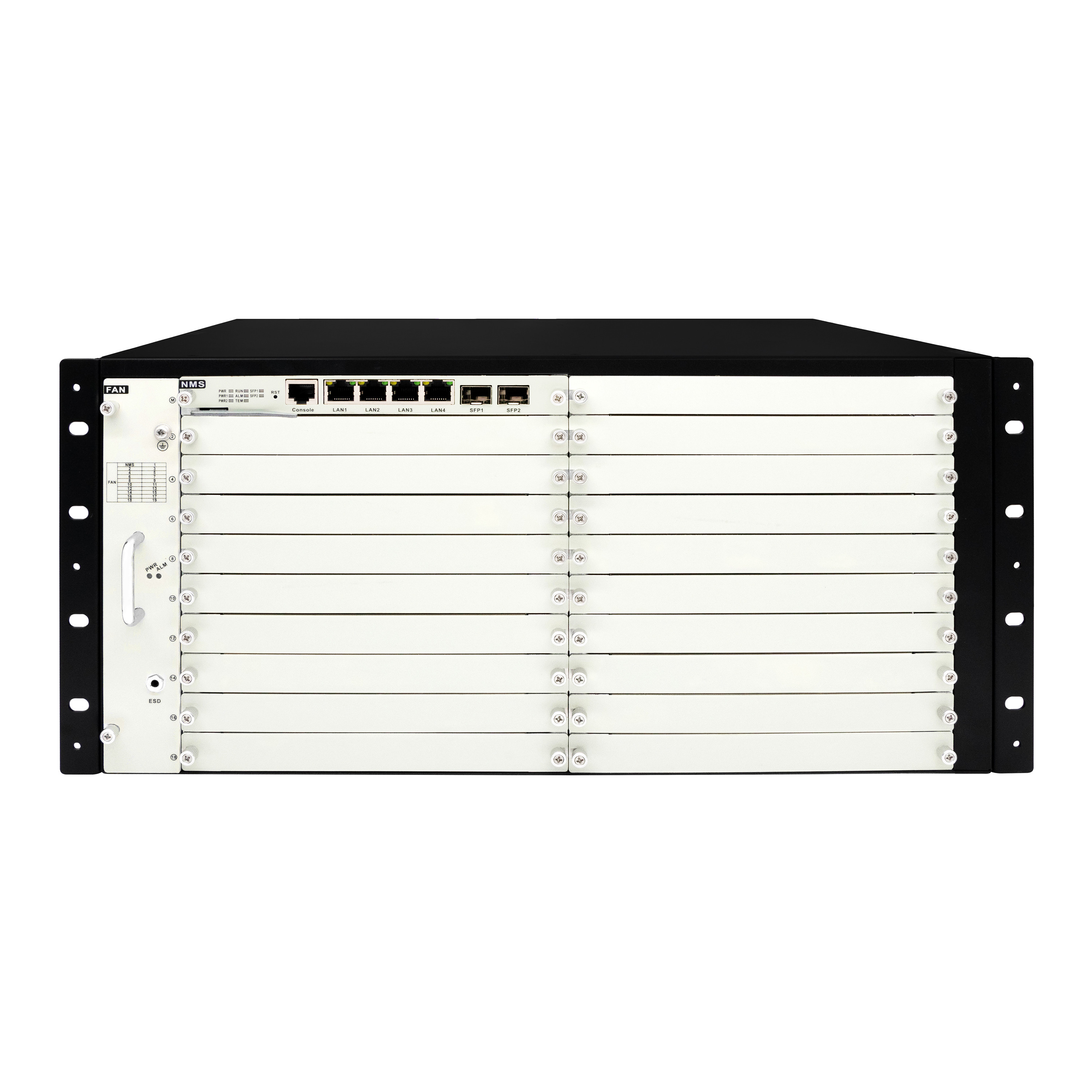

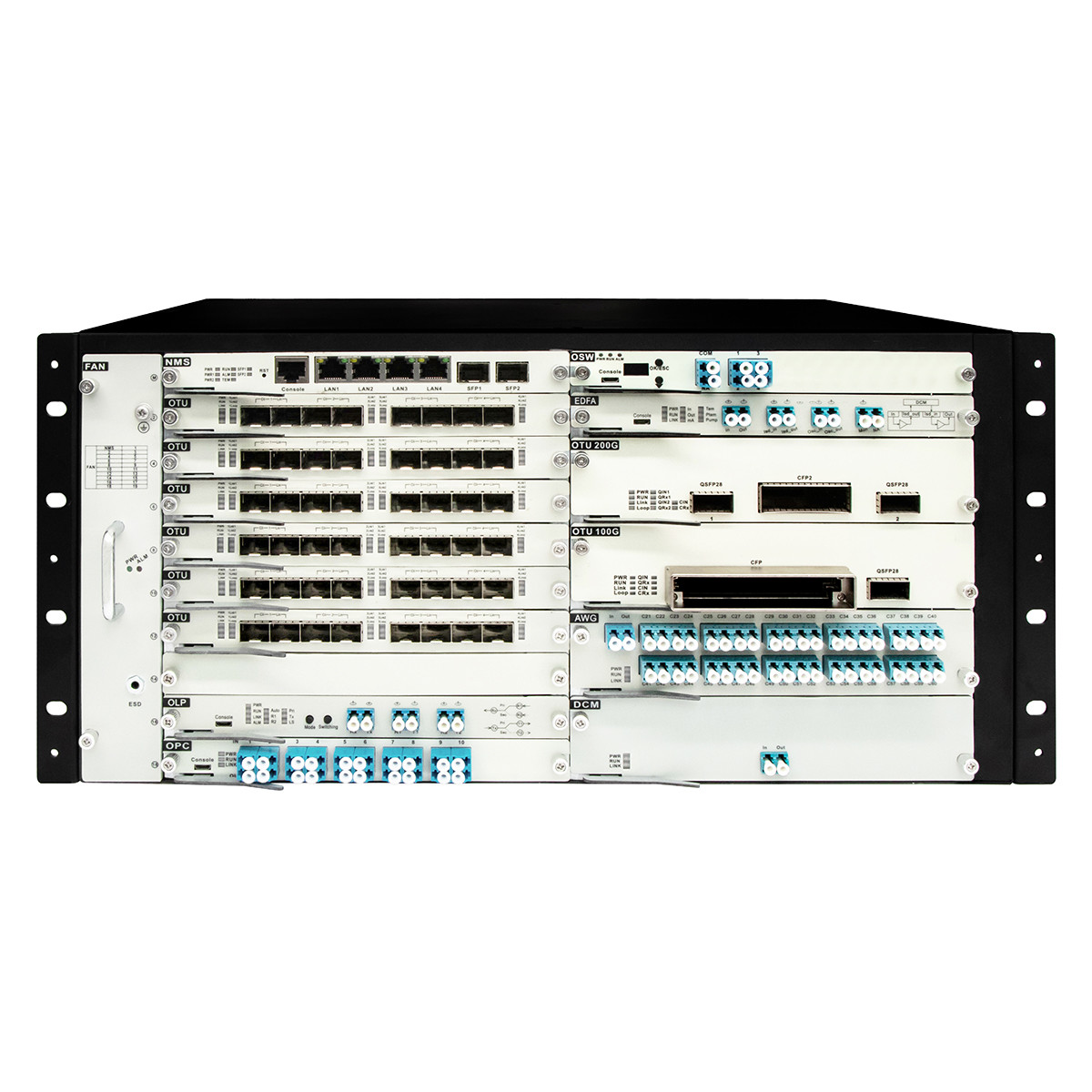

แผ่นหน้า
หมายเหตุ:
1. SLOT1 สําหรับการใส่บัตรควบคุม NMS (ระบบจัดการเครือข่าย) ในขณะที่ SLOT2 ถึง 19 สามารถรองรับบัตรธุรกิจหลายชนิด
2. FAN Slot: ใช้สําหรับการเย็นชัสซี่ ตัวชี้วัด PWR ที่เปิดแสดงให้เห็นถึงการให้พลังงานปกติต่อสล็อตแฟน หากไฟ ALM สีแดง มันหมายถึงการทํางานผิดปกติของแฟนไฟ ALM ควรปิด.
3. ไฟชี้วัด:
- PWR: เปิด - พลังงานปกติ; ปิด - ไม่มีพลังงานหรือผิดปกติ
- ALM: เปิด - ปัญหาการทํางานของพัดลมหรือสัญญาณเตือนอุณหภูมิสูง; ปิด - ปกติ
แผ่นหลัง
1. สล็อตปัสดุพลังงาน (PIU) ตั้งอยู่ด้านหลังของอุปกรณ์, รองรับทั้งปัจจุบันสลับ (AC - APU) และปัจจุบันตรง (DC - DPU) ตัวเลือก การตั้งค่าพลังงานคือ 1 + 1 ร้อนสํารอง,การจัดให้มีจํานวนมาก.
2. ไฟชี้วัด:
- PWR-DC, PWR-AC: เปิด - พลังงานไฟฟ้าปกติ; ปิด - ไม่มีพลังงานไฟฟ้าหรือผิดปกติ
ปริมาตรสินค้า
| Nอเม | Dการเขียน | |
| ความสามารถในการส่ง | 96x10Gbps /96x100Gbps | |
| หน่วยบริหารเครือข่าย | ดิสก์บริหารระบบ EMS | |
| OTU |
รองรับ 1.25G ~ 10Gbps, 100Gbps
|
|
| MUX/DEMUX | การสนับสนุน 8ch/16ch/40ch/48ch | |
| EDFA | เครื่องขยายไฟเบอร์ EDFA ที่ปรับปรุงด้วยเออร์เบียม | |
| DCM | DCM:G.652/G655 โมดูลไฟเบอร์การชดเชยการกระจาย | |
| OLP | ป้องกันแสง OLP | |
| ขนาด | บัตรบริการ | 191 (W) x 253 (D) x 20 (H) มม |
| 1U ชาซี 4 สล็อต | 482.5 (W) x 350 ((D)) x 44.5 (H) มิลลิเมตร | |
| 2U ชาซี 8 สล็อต | 482.5 (W) x 350 ((D)) x 89 (H)) มิลลิเมตร | |
| 5U 20 สล็อต ชาซี | 482.5 (W) x 350 ((D)) x 222.5 (H) มิลลิเมตร | |
| สิ่งแวดล้อม | อุณหภูมิการทํางาน | -10°C ~ 60°C |
| อุณหภูมิในการเก็บ | -40 °C ~ 80 °C | |
| ความชุ่มชื้น | 5% ~ 95% ไม่หมัก | |
| รูปแบบไฟฟ้า | พลังงานไฟฟ้าแบบคู่ AC220V/DC-48V ไม่จํากัด | |
| การบริโภคพลังงาน | 1U < 120W, 2U < 200W, 5U < 400W | |
FAQ
1คุณเป็นผู้ผลิตเหรอ?
ใช่ เรามีสายการผลิต และทีมงาน R&D
โปรดเยี่ยมชมทางลิงค์ VR ด้านล่าง เพื่อดูสํานักงานและพื้นที่ผลิตของเรา
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2ถ้าฉันสั่งอะไร จะใช้เวลาเท่าไหร่?
หลังจากรับเงินแล้ว เราก็เริ่มผลิต
ถ้าคุณสั่งรุ่นที่นิยม เรามักมีสินค้าอยู่ หลังจากทดสอบ เราก็จะส่งสินค้า
หากเราไม่มีสต็อก, เวลาการผลิตมักเป็น 7 ~ 15 วันทํางานสําหรับน้อยกว่า 50pcs / คู่.
3คุณจะส่งคําสั่งของฉันอย่างไร?
เราจะส่งสินค้าทางอากาศ ((DHL, UPS หรือ FEDEX) หรือทางทะเล ((สําหรับการสั่งซื้อจํานวนมาก)
มันดีที่จะส่งสินค้าที่ซื้อผ่านบัญชีการจัดส่งของลูกค้าหรือตัวแทน
มันใช้เวลา 3 ~ 5 วันปฏิทินที่จะมาถึงภาษีทรัพย์ท้องถิ่นเพื่อการปลดปล่อย
4MOQ คืออะไร?
1 ชิ้น/คู่
สําหรับหลายรุ่นเรามีสต๊อก มันง่ายที่จะส่งตัวอย่างเพื่อการทดสอบของคุณ
5ขอส่วนลดหน่อยได้มั้ย
ใช่ และมักจะขึ้นอยู่กับปริมาณ และหลังจากการทดสอบตัวอย่าง
