รายละเอียด
| ปริมาตร | หน่วย | OSWD2 × 2B | |
| ระยะความยาวคลื่น | nm | 850±40 / 1300±40 | 1260 ~ 1650 |
| ความยาวคลื่นการทดสอบ | nm | 850 / 1300 | 1310 / 1550 |
| การสูญเสียการใส่ 1, 2 | dB | ประเภท: 0.6 สูงสุด: 1.0 | ประเภท: 0.6 สูงสุด: 1.0 |
| ผลกําไร เสียหาย 1, 2 | dB | MM ≥ 30 SM ≥ 50 | |
| สายเสียงข้ามสาย 1 | dB | MM ≥ 35 SM ≥ 55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| ความซ้ํา | dB | ≤ ± 002 | |
| โลเตจการทํางาน | V | 30.0 หรือ 5.0 | |
| ความทนทาน | วงจร | ≥ 10 ล้าน | |
| เวลาเปลี่ยน | ms | ประเภท: 3 สูงสุด: 8 | |
| พลังแสง | mW | ≤ 500 | |
| อุณหภูมิการทํางาน | °C | -20 ~ +70 | |
| อุณหภูมิในการเก็บ | °C | -40 ~ +85 | |
| ความชุ่มชื้น | % | 5 ~ 95 | |
| น้ําหนัก | g | 14 | |
| ขนาด | mm | (L) 27.0×(W) 12.0×(H) 8.2 ± 02 | |
|
หมายเหตุ: 1. ภายในอุณหภูมิการทํางานและ SOP 2ยกเว้นเครื่องเชื่อม |
|||

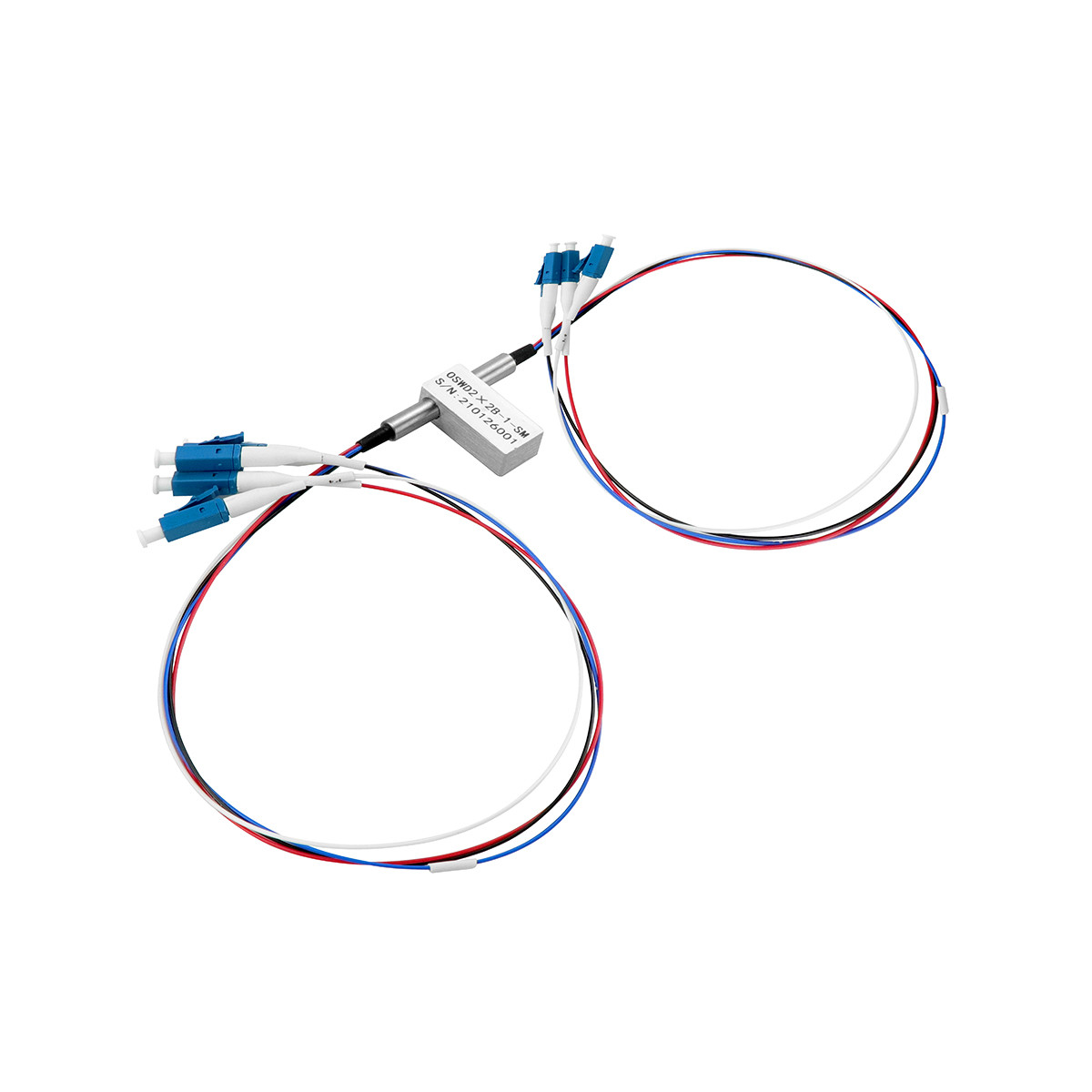

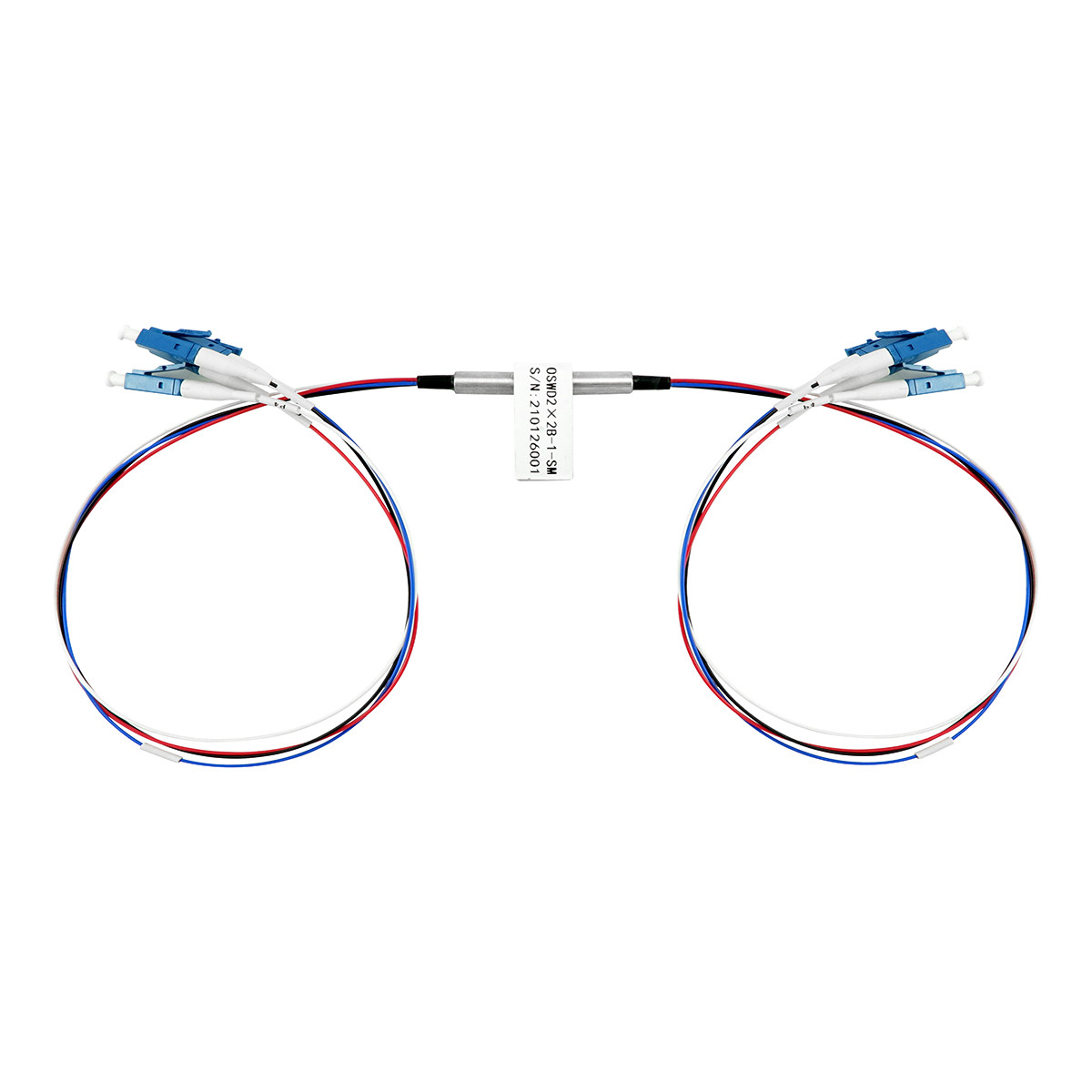

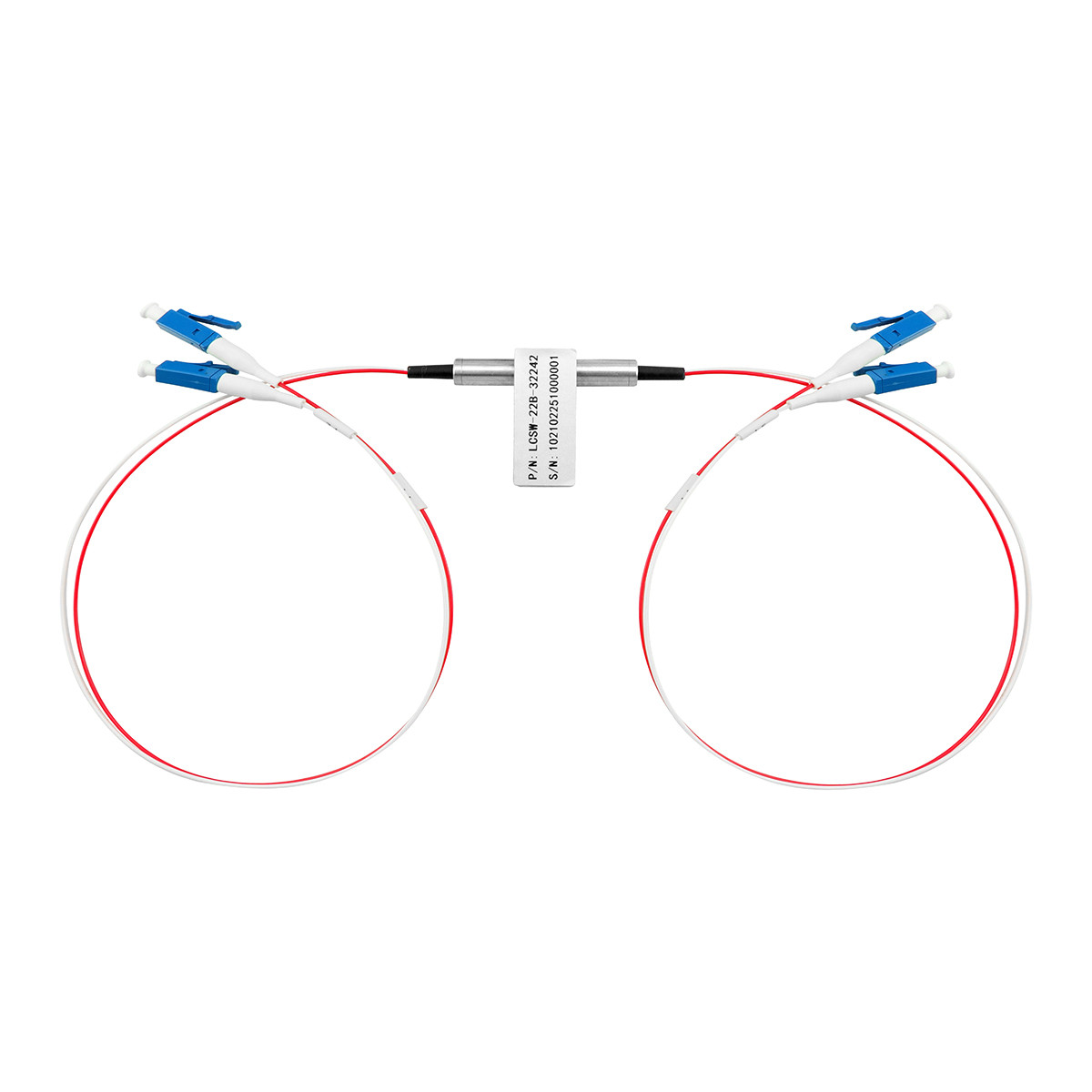

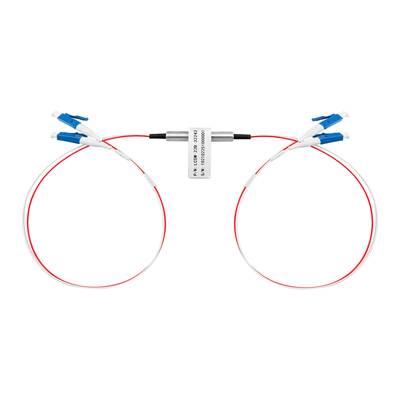

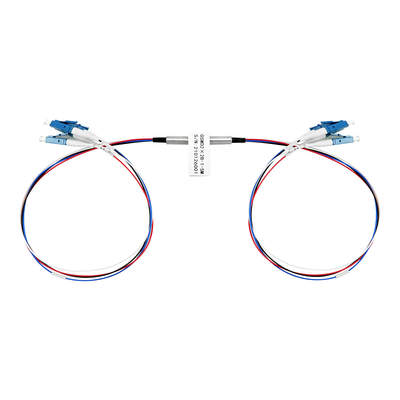

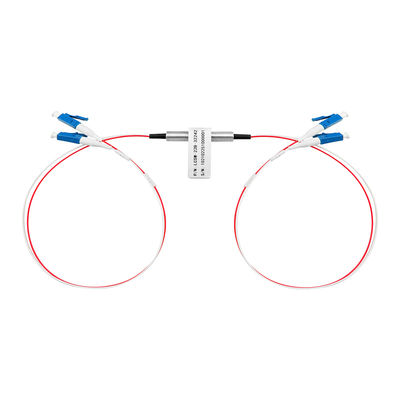

สวิตช์ออปติก ที่โด่งดังด้วยผลงานที่สูง ความสูญเสียการใส่ที่ต่ํา และขนาดเล็ก
เป็นองค์ประกอบที่เหมาะสมสําหรับ OADM, OXC, การติดตามและป้องกันระบบ
ด้วยพัสดุที่คอมแพคต์ มันสามารถนําไปใช้ในระบบสื่อสารทางออนไลน์ความหนาแน่นสูงได้ง่าย
การใช้งาน
การตั้งค่า Pin
| ประเภท | ประเทศ | เส้นทางทางแสง | ไฟฟ้าขับเคลื่อน | เซนเซอร์สถานะ | ||||||
| D2 × 2B | ปิน 1 | ปิน 5 | ปิน 6 | ปิน 10 | ปิน 2-3 | ปิน 3-4 | ปิน 7-8 | ปิน 8-9 | ||
| การล็อก | A | พี 1-พี 3-พี 4 | -- | -- | GND | V+ | ใกล้ๆ | เปิด | เปิด | ใกล้ๆ |
| B |
พี 1-พี 1-พี 2-พี 2 พี 3-พี 3-พี 4-พี 4 |
V+ | GND | -- | -- | เปิด | ใกล้ๆ | ใกล้ๆ | เปิด | |
| ไม่ติดล็อค | A | พี 1-พี 3-พี 4 | -- | -- | -- | -- | ใกล้ๆ | เปิด | เปิด | ใกล้ๆ |
| B |
พี 1-พี 1-พี 2-พี 2 พี 3-พี 3-พี 4-พี 4 |
V+ | -- | -- | GND | เปิด | ใกล้ๆ | ใกล้ๆ | เปิด | |
เส้นทางทางแสง
| ประเทศ A | ประเทศ B |
 |
|
ขนาด
รายละเอียดไฟฟ้า
| รายละเอียด | โวลเตชั่น | ปัจจุบัน | ความต้านทาน |
| การล็อค 5V | 4.5 ~ 5.5 วอลต์ | 36 ~ 44 mA | 125 Ω |
| 5V ไม่ติดล็อค | 4.5 ~ 5.5 วอลต์ | 26 ~ 32 mA | 175 Ω |
| การล็อค 3V | 2.7 ~ 3.3 วอลต์ | 54 ~ 66 mA | 50 Ω |
| 3V ไม่ติดล็อค | 2.7 ~ 3.3 วอลต์ | 39 ~ 47 mA | 70 Ω |
ข้อมูลการสั่งซื้อ
7201-D2×2B-A-B-C-D-E-F-G
ตัวอย่าง:7201-D2×2B-SM-FS-3-L-90-12-FA
| A | B | C | D | E | F | G |
| ประเภทเส้นใย | ความยาวคลื่นการทดสอบ | โลเตจการทํางาน | ประเภทสลับ | ประเภทหลอด |
ความยาวของเส้นใย
|
เครื่องเชื่อม |
|
SM: SM, 9/125 M5:MM, 50/125 M6:MM, 62.5/125 X: อื่นๆ |
85: 850±40nm O: O แบนด์ ((1260 ~ 1360nm) C: แบนด์ C ((1530 ~ 1565nm) L: แบนด์ L ((1565 ~ 1625nm) U: U แบนด์ ((1625 ~ 1675nm) FS: 1260 ~ 1650nm |
3: 3V 5: 5 วอล
|
L: การล็อก N: ไม่ปิด |
25250. ((fibre bare) สายใยเปล่า 90:900ม X: อื่นๆ |
05: 0.5m±5m 10: 1.0m±5m 12: 1.2m±5m 15: 1.5m±5m X: อื่นๆ |
OO: ไม่มี LP: LC/PC LU: LC/UPC LA: LC/APC FP: FC/PC FU: FC/UPC FA: FC/APC SP: SC/PC SU: SC/UPC SA: SC/APC STP: ST/PC STA: ST/APC X: อื่นๆ |
