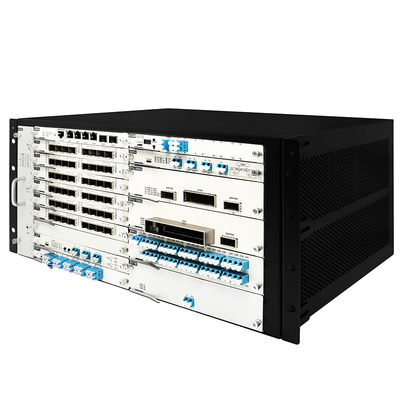

5U Rack Transmission Platform สําหรับการ์ดบริการซีรีส์ OM3800
ปริมาตรสินค้า
| ปริมาตร | ตัวชี้วัดทางเทคนิค |
| จํานวนสล็อต | 20 สล็อต: 1 สล็อตการ์ดการจัดการเครือข่าย, 19 สล็อตธุรกิจทั่วไป |
| พลังงานไฟฟ้า |
DC:-36V ¢-72V,AC: ((85-264) V/50 ¢ 60Hz รองรับปัจจุบันที่เปลี่ยน (AC) / ปัจจุบันตรง (DC) แบบเลือก, กับ 1 + 1 แหล่งพลังงานสํารองร้อน |
| พัดลม | 6 เครื่องปั่นความเร็วสูงประสิทธิภาพสูง ให้ความสามารถในการระบายความร้อนที่ดี |
| อุณหภูมิการทํางาน | -10°C ∼60°C |
| อุณหภูมิการเก็บรักษา | -40°C ∼80°C |
| ความชื้นสัมพัทธ์ | 5%~95% ไม่ประปา |
| ขนาดสินค้า | 19 5U 483 mm ((W) × 350 mm ((D) × 220 mm ((H) |
คําอธิบายสินค้า

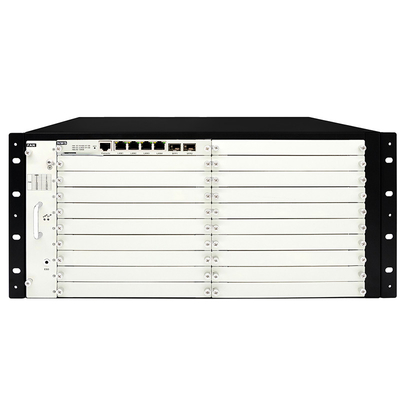

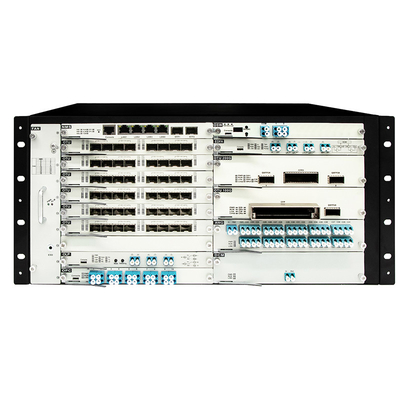

1. SLOT1 สําหรับการใส่บัตรควบคุม NMS (ระบบจัดการเครือข่าย) ในขณะที่ SLOT2 ถึง 19 สามารถรองรับบัตรธุรกิจหลายชนิด
2. FAN Slot: ใช้สําหรับการเย็นชัสซี่ ตัวชี้วัด PWR ที่เปิดแสดงให้เห็นถึงการให้พลังงานปกติต่อสล็อตแฟน หากไฟ ALM สีแดง มันหมายถึงการทํางานผิดปกติของแฟนไฟ ALM ควรปิด.
3. ไฟชี้วัด:
- PWR: เปิด - พลังงานปกติ; ปิด - ไม่มีพลังงานหรือผิดปกติ
- ALM: เปิด - ปัญหาการทํางานของพัดลมหรือสัญญาณเตือนอุณหภูมิสูง; ปิด - ปกติ
1. สล็อตปัสดุพลังงาน (PIU) ตั้งอยู่ด้านหลังของอุปกรณ์, รองรับทั้งปัจจุบันสลับ (AC - APU) และปัจจุบันตรง (DC - DPU) ตัวเลือก การตั้งค่าพลังงานคือ 1 + 1 ร้อนสํารอง,การจัดให้มีจํานวนมาก.
2. ไฟชี้วัด:
- PWR-DC, PWR-AC: เปิด - พลังงานไฟฟ้าปกติ; ปิด - ไม่มีพลังงานไฟฟ้าหรือผิดปกติ
ลักษณะสินค้า
การใช้งาน
โซลูชั่นการส่ง DWDM ของ Olycom
