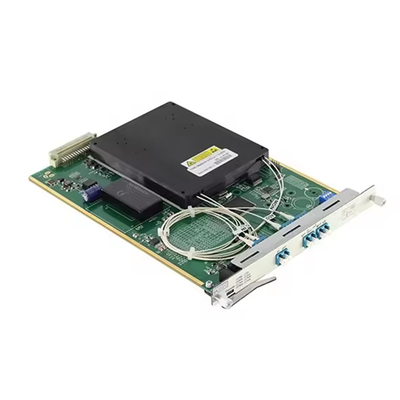

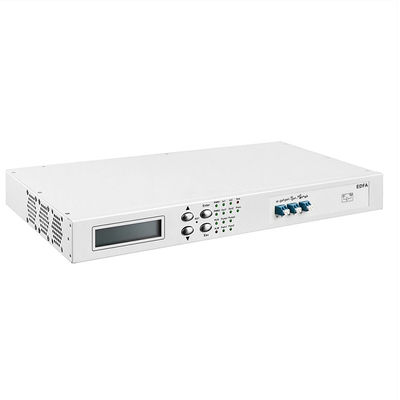

EDFA 1U แบบ Rack หรือ Card บอร์ดขยายไฟเบอร์ที่มี Erbium doped
| หน้าที่ | คําอธิบาย | |
| ระยะความยาวคลื่นทํางาน | ประเภทมาตรฐาน: 1529nm~1561nm ประเภทขยาย: 1528nm~1568nm | |
| ประเภท EDFA | การขยายพลังงาน OBA | การขยายพลังงาน OPA |
| ขั้นต่ําพลังงานทางออนไลน์ | -22dBm | -32dBm |
| พลังงานแสงออกสูงสุด | +20dBm | +16dBm |
| ผลกําไรสูงสุด | 17dB | 20dB |
| รายการเสียง | <5.5dB | |
| เพิ่มความเรียบ | < 1.5dB | |
| เทคโนโลยีครอบครอง | การสนับสนุนการล็อคความแข็งแรง, การปรับความแข็งแรง, เทคโนโลยีการควบคุมชั่วคราว, การปิดอัตโนมัติพลังงานแสงออก | |
| ฟังก์ชันการจัดการเครือข่าย |
การสนับสนุนการติดตามสถานะการทํางานของ EDFA ในเวลาจริง รวมถึง: พลังงานแสง, การสูบ, อุณหภูมิ, ฯลฯ ปริมาณขั้นต่ําการปิดปั๊มสนับสนุนและฟังก์ชันการตั้งเวลาการฟื้นฟูอัตโนมัติ |
|
| จํานวนสล็อตที่ใช้ | รองรับ OSP3800 เต็มซีรีย์ชัสซี่, อาศัย 1 สล็อต, (0.5U) | |
| อินเตอร์เฟซทางออนไลน์ | LC/UPC | |
| การใช้พลังงานสูงสุด | 15W | |
| MTBF | > 100,000 ชั่วโมง | |
ลักษณะสินค้า
(1) รองรับระบบ DWDM ระบบ C-band การขยายแสง
(2) รองรับฟังก์ชันการขยายสัญญาณเข้า OSC แบบเลือก
(3) การสนับสนุนการขยายพลังงาน การขยายสาย (การขยายทางออปติกที่สอง) การขยายก่อน
(4) รองรับการจัดการเครือข่าย SNMP แบบกราฟฟิกบน IP
(5) สามารถติดตาม: ปั๊มขับเคลื่อนกระแสปั๊ม, พลังงานปั๊มออก, ปั๊มสวิตช์, ปั๊มอุณหภูมิ, input ปั๊มไฟฟ้า, output ปั๊มไฟฟ้า, อุณหภูมิโมดูล
(6) รองรับสวิตช์ปั๊มที่สามารถตั้งค่าได้ รูปแบบ AGC และรูปแบบ APC (กําลังไฟฟ้าทางออนไลน์ที่สามารถปรับค่าเข้าและออกได้)
(7) สนับสนุนจุดติดตามทางออนไลน์ (MON)
การนิยามอินเตอร์เฟซ
| อินเตอร์เฟซ | รายการ | ปฏิบัติหน้าที่/คําอธิบาย |
| ใน | อินเตอร์เฟซข้อมูล EDFA | ประตูเข้าพลังงานแสงสัญญาณขนาดเล็ก |
| ออกไป | อินเตอร์เฟซการออกของ EDFA | EDFA การขยายผลิตพอร์ตออปติก |
| OSC_IN | สนามทางเข้าช่องติดตาม | เชื่อมต่อกับการ์ดการจัดการเครือข่าย SFP TX เพื่อส่งข้อมูลการจัดการเครือข่าย |
| OSC_Out | สนามออกช่องติดตาม | เชื่อมต่อกับการ์ดการจัดการเครือข่าย SFP RX เพื่อส่งข้อมูลการจัดการเครือข่าย |
| MON | ท่าเรือการติดตาม | อินเตอร์เฟซติดตามผลงาน EDFA, OPM เชื่อมต่อหรือเครื่องวัดสเปคตรเมตร |
คําอธิบายของตัวชี้วัด
| อินเตอร์เฟซ | รายการ | คําอธิบาย |
| PWR | ตัวชี้วัดพลังงาน EDFA | เปิดไฟฟ้า EDFA เป็นปกติ ปิดไฟฟ้า พลาด |
| RUN | ตัวชี้วัดการทํางานของ EDFA | ON, EDFA กําลังทํางานปกติ; off, การทํางานผิดปกติ |
| ใน | ตัวชี้สัญญาณเตือนทางเข้าของ EDFA | เปิด, ทางเข้าผิดปกติ; ปิด, ทางเข้าปกติ |
| ออกไป | ตัวชี้สัญญาณเตือนการออกของ EDFA | เปิด, การออกผิดปกติ; ปิด, การออกปกติ |
| เทม | ตัวชี้สัญญาณเตือนอุณหภูมิของโมดูล EDFA | เปิดอุณหภูมิของโมดูล EDFA ไม่ปกติ; ปิดอุณหภูมิของโมดูลปกติ |
| Ptem | ตัวชี้สัญญาณเตือนอุณหภูมิปั๊ม | เปิด, อุณหภูมิปั๊มผิดปกติ; ปิด, อุณหภูมิปั๊มปกติ |
| ปั๊ม | ตัวแสดงสัญญาณเตือนปั๊ม | เปิด ปั๊มปิด ปิด ปั๊มเปิด |
| แพม | ตัวแสดงสัญญาณเตือนกระแสปั๊ม | เปิด, กระแสปั๊มผิดปกติ; ปิด: กระแสปั๊มปกติ |
