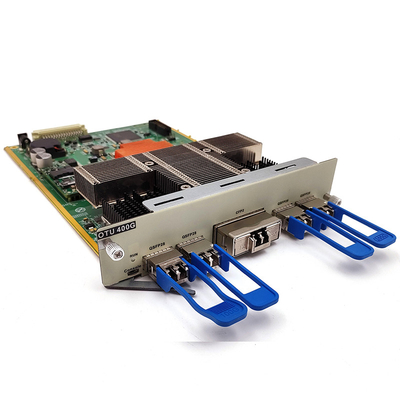

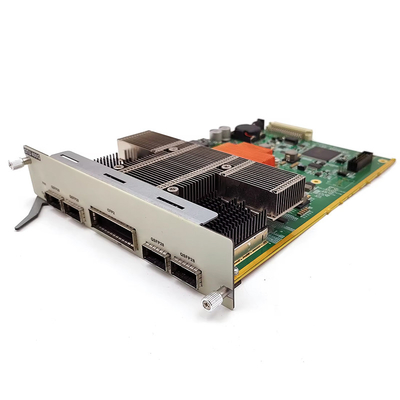

Olycom 400G Muxponder CFP2 DWDM อุปกรณ์ขนส่งออปติกอล
คําแนะนํา
ปริมาตรสินค้า
| หน้าที่ | คําอธิบาย |
| อินเตอร์เฟซ |
1อินเตอร์เฟซด้านลูกค้า: 4, pluggable ตาม QSFP28 2อินเตอร์เฟซด้านสาย: 1 โดยใช้ CFP2 pluggable, สอดคล้อง PDM-QPSK |
| รูปแบบสาย | สนับสนุนการถ่ายทอดโปร่งใสของบริการ 1 400Gซึ่งสามารถแปลง 4 ช่องของสัญญาณออปติก 100G ทางด้านลูกค้าเป็น 1 ช่องของสัญญาณออปติกความยาวคลื่นมาตรฐาน DWDM อัตรา 400G |
| โหมดการซ้ํา | สนับสนุน 400G ความยาวคลื่นไฟฟ้าเรเล่ |
| ประเภทธุรกิจสนับสนุน |
100GE OTU4 |
| เทคโนโลยี WDM | การสนับสนุน DWDM: C-band 50GHz 96 คลื่นปรับ |
| เทคโนโลยี FEC | สนับสนุน SDFEC |
| จํานวนสล็อตที่ใช้ | รองรับชาสี OM3800 ซีรี่ย์เต็ม ที่ใช้สล็อต 2 ช่อง (1U) |
| ฟังก์ชันการจัดการเครือข่าย |
l สนับสนุนการติดตามสถานะการทํางานของท่าเรือในเวลาจริง รวมถึง: ส่งพลังงานแสง, รับพลังงานแสง, อุณหภูมิ เป็นต้น l รองรับฟังก์ชันการล็อปแบ็คพอร์ต และฟังก์ชันการปิดพอร์ต |
| การใช้พลังงานสูงสุด | 50W (รวมโมดูลออปติก) |
| MTBF | > 100,000 ชั่วโมง |

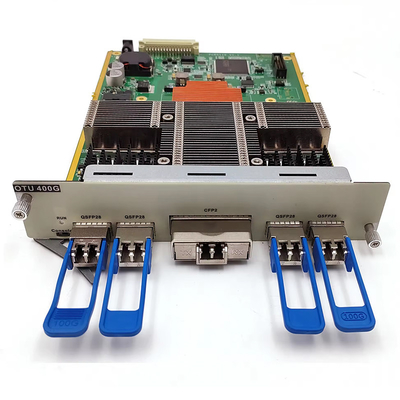

อินเตอร์เฟซสินค้า
| รายการ | อินเตอร์เฟซ | คําอธิบาย |
| อินเตอร์เฟซ CFP2 | Tx | อินเตอร์เฟซออปติกออกโมดูล |
| Rx | อินเตอร์เฟซออปติกอินเทอร์มูล | |
| อินเตอร์เฟส QSFP28 | QSFP28 | อินเตอร์เฟซออปติกในและออกของโมดูล |
| อินเตอร์เฟซ | รายการ | คําอธิบาย |
| RUN | ตัวชี้วัดการทํางานของบัตร OTU |
เปิดแล้ว การทํางานของ OTU เป็นปกติ ปิด การทํางาน OTU ประสบความผิดพลาด |
| QR1 | ตัวชี้แสงด้านรับโมดูลสาย 1 |
เปิดรับแสงปกติ ปิด การรับแสงผิดปกติ |
| QR2 | ตัวชี้สัญญาณแสงฝั่งรับโมดูลสาย 2 |
เปิดรับแสงปกติ ปิด การรับแสงผิดปกติ |
| QR3 | ตัวชี้วัดรับแสงด้านด้านของโมดูลสาขา 3 |
เปิดรับแสงปกติ ปิด การรับแสงผิดปกติ |
| QR4 | ตัวชี้วัดรับแสงด้านด้านของโมดูลสาขา 4 |
เปิดรับแสงปกติ ปิด การรับแสงผิดปกติ |
| CR | ตัวชี้วัดรับแสงจากโมดูลด้านสาย |
เปิดรับแสงปกติ ปิด การรับแสงผิดปกติ |
สัญลักษณ์
อินเตอร์เฟซการจัดการบัตร OTU
การตั้งค่าการ์ด OTU
1. การตั้งค่าขั้นต่ําของเครื่องรับสัญญาณพลังงาน
ขั้นต่ําการแจ้งเตือนพลังงานรับของโมดูลออปติก สามารถตั้งผ่านการจัดการเครือข่าย เมื่อพลังงานรับต่ํากว่าขั้นต่ําอุปกรณ์จะเตือนและแจ้งให้บุคลากรในการบํารุงรักษาความปลอดภัยให้ความสนใจโดยไม่ส่งผลกระทบต่อธุรกิจ
2. การตั้งค่า ALS mode
ฟังก์ชัน ALS สามารถตั้งค่าได้ผ่านระบบจัดการเครือข่าย เมื่อฟังก์ชัน ALS ได้เปิดตัว โมดูลออปติกส์เองไม่สามารถรับแสงได้และโมดูลออปติกด้านข้างเองไม่ปล่อยแสง.
ภาพรวมการควบคุมคุณภาพ
สําหรับผลิตภัณฑ์เครือข่ายและสื่อสารแสง ความน่าเชื่อถือขึ้นอยู่กับระบบคุณภาพที่มีโครงสร้างที่ดี แทนที่จะเป็นขั้นตอนการทดสอบที่แยกแยก
ใน OLYCOM การควบคุมคุณภาพถูกนําไปใช้ในช่วงวงจรชีวิตของสินค้าทั้งสิ้น จากการจัดหาองค์ประกอบถึงการจัดส่งสุดท้าย เพื่อให้การทํางานที่คงที่ในสภาพแวดล้อมการใช้งานจริง
วัสดุทั้งหมดถูกตรวจสอบก่อนการผลิต รวมถึงโมดูลทางออนไลน์ องค์ประกอบอิเล็กทรอนิกส์ และโครงสร้างกลระบบตรวจสอบอัตโนมัติถูกใช้ในการรักษาความแม่นยําในการประกอบและลดความเปลี่ยนแปลง.
ผลิตภัณฑ์แต่ละชิ้นต้องผ่านการรับรองการใช้งาน โดยครอบคลุมผลงานการส่งข้อมูล การทํางานของลักษณะ และการส่งพลังงานตามที่เหมาะสมปริมาตร เช่น ความแม่นยําของความยาวคลื่นคุณภาพสัญญาณ และความมั่นคงในการส่งสัญญาณจะถูกประเมินอย่างละเอียด
เพื่อให้มั่นใจในระยะยาว อุปกรณ์จะถูกทดสอบภายใต้สภาพที่รุนแรง เช่น ความแตกต่างของอุณหภูมิ ความอ่อนไหว และความเครียดทางกลการทดสอบระยะเวลาการทํางานที่ยืดหยุ่นถูกดําเนินการเพื่อระบุความล้มเหลวในระยะแรกที่เป็นไปได้.
แต่ละหน่วยต้องได้รับการตรวจสอบสุดท้ายก่อนการจัดส่ง โดยการติดตามได้อย่างเต็มที่ โดยมีบันทึกการทดสอบและข้อมูลความสอดคล้องที่บันทึกไว้
โดยการรวมกระบวนการมาตรฐานกับการปรับปรุงต่อเนื่อง OLYCOM รับประกันการแก้ไขเครือข่ายที่มั่นคง ทนทาน และพร้อมในการปฏิบัติงาน
